傅里叶变换光学系统傅里叶变换光学系统，简称FT光学系统，是一种通过光学方法对物体进行分析的技术。
其基本原理是利用傅里叶变换的思想，将物体在空间域的信息转换为频域的信息，然后通过相同的方式将频域信息还原为空间域信息。
一、傅里叶变换的基本原理傅里叶变换是一种将函数从时域转换到频域的技术。
其基本原理是将一个函数按照不同频率分解成一系列正弦波的和。
具体来说，傅里叶变换可以分为以下几个步骤：1. 对原函数在时间域上进行分段，使其转化为一系列长度为Δt 的小区间。
2. 对每一个小区间的函数值进行离散化处理，生成离散的数据序列。
3. 对离散的数据序列进行傅里叶变换，求出在频域上的频率分量。
4. 通过反傅里叶变换，将在频率域的信息还原为在时间域上的信息。
二、傅里叶变换在光学系统中的应用在光学系统中，傅里叶变换可以将一个物体的透射率函数转换为空间域和频域的关系。
通过加入透镜、像差校正等光学器件，可以实现将频域信息转换为对应的光学信号，进而生成一个光学图像。
这种光学图像可以对物体进行解析，便于对物体形状、大小、结构等信息进行研究。
FT光学系统广泛应用于生物医药、材料科学、光学工程等领域中。
三、傅里叶变换光学系统的优点与不足优点：1. 精度高：通过光学技术，可以获取高精度的物体信息，尤其是对于那些复杂的结构物体。
2. 兼容性好：FT光学系统可以与其他光学测量仪器、成像系统等进行互相配合，丰富了光学分析工具的功能。
3. 速度快：由于光子的速度极快，FT光学系统的成像速度也可以达到很高的水平。
不足：1. 设备成本高：由于FT光学系统需要使用高质量、高精度的光学仪器，因而设备成本较高。
2. 实验难度大：FT光学系统需要经过实验测试，对于初学者来说，实验难度比较大。
3. 约束条件多：FT光学系统对光源、光路、光学器件等条件的约束较多，安装过程比较繁琐。
总之，傅里叶变换光学系统在解析复杂物体、研究物体结构等方面有很大优势，并得到了广泛应用。
第1篇一、实验目的1. 深入理解傅里叶光学的基本原理和概念。
2. 通过实验验证傅里叶变换在光学系统中的应用。
3. 掌握光学信息处理的基本方法，如空间滤波和图像重建。
4. 理解透镜的成像过程及其与傅里叶变换的关系。
二、实验原理傅里叶光学是利用傅里叶变换来描述和分析光学系统的一种方法。
根据傅里叶变换原理，任何光场都可以分解为一系列不同频率的平面波。
透镜可以将这些平面波聚焦成一个点，从而实现成像。
本实验主要涉及以下原理：1. 傅里叶变换：将空间域中的函数转换为频域中的函数。
2. 光学系统：利用透镜实现傅里叶变换。
3. 空间滤波：在频域中去除不需要的频率成分。
4. 图像重建：根据傅里叶变换的结果恢复原始图像。
三、实验仪器1. 光具座2. 氦氖激光器3. 白色像屏4. 一维、二维光栅5. 傅里叶透镜6. 小透镜四、实验内容1. 测量小透镜的焦距实验步骤：（1）打开氦氖激光器，调整光路使激光束成为平行光。
（2）将小透镜放置在光具座上，调节光屏的位置，观察光斑的会聚情况。
（3）当屏上亮斑达到最小时，即屏处于小透镜的焦点位置，测量出此时屏与小透镜的距离，即为小透镜的焦距。
2. 利用夫琅和费衍射测光栅的光栅常数实验步骤：（1）调整光路，使激光束通过光栅后形成衍射图样。
（2）测量衍射图样的间距，根据dsinθ = kλ 的关系式，计算出光栅常数 d。
3. 傅里叶变换光学系统实验实验步骤：（1）将光栅放置在光具座上，调整光路使激光束通过光栅。
（2）在光栅后放置傅里叶透镜，将光栅的频谱图像投影到屏幕上。
（3）在傅里叶透镜后放置小透镜，将频谱图像聚焦成一个点。
（4）观察频谱图像的变化，分析透镜的成像过程。
4. 空间滤波实验实验步骤：（1）将光栅放置在光具座上，调整光路使激光束通过光栅。
（2）在傅里叶透镜后放置空间滤波器，选择不同的滤波器进行实验。
（3）观察滤波后的频谱图像，分析滤波器对图像的影响。
五、实验结果与分析1. 通过测量小透镜的焦距，验证了透镜的成像原理。
光学傅里叶变换原理傅里叶变换是一种数学工具，用于将一个函数（ 或信号）从时间 或空间）域转换到频率域。
在光学中，傅里叶变换也具有重要的应用，尤其是在描述光波传播、光学系统和图像处理等方面。
傅里叶变换原理涉及到以下重要概念和原则：1.（傅里叶级数：傅里叶级数指的是将周期性函数分解为一系列正弦和余弦函数的和的过程。
它表明任何周期性函数都可以表示为不同频率的正弦和余弦函数的叠加。
2.（连续傅里叶变换 Continuous（Fourier（Transform）：对于连续信号，傅里叶变换将信号从时域转换到频域。
它描述了信号在频率空间中的频谱特性，展示了信号由哪些频率分量组成。
3.（离散傅里叶变换 Discrete（Fourier（Transform）：对于离散数据集合，比如数字图像或采样信号，离散傅里叶变换用于将这些离散数据从时域转换到频域。
它在数字信号处理和图像处理中得到广泛应用，用于分析和处理频率特性。
4.（光学中的应用：在光学中，傅里叶变换可以描述光的传播和衍射现象。
例如，傅里叶光学理论表明，光学系统（如透镜、光栅等）可以看作是对光波进行空间域的傅里叶变换。
这种理论有助于理解光的传播特性，并在光学系统设计和成像技术中发挥重要作用。
5.（变换原理：傅里叶变换原理表明，任何一个信号都可以通过傅里叶变换分解成一系列不同频率的正弦和余弦函数。
这种变换可以帮助我们理解信号的频率成分，并对信号进行处理、滤波或合成。
总的来说，傅里叶变换原理提供了一种从时域到频域的转换方法，在光学中，它被广泛应用于光波传播、光学系统设计和图像处理等领域，为我们理解和处理光学现象提供了重要的工具。
光学4f系统的傅里叶变换原理
光学4f系统是一种常见的光学传递系统，由两个透镜组成，分别称为前透镜和后透镜，它们之间的距离为f。
该系统可以实现对输入光场的傅里叶变换。
傅里叶变换原理是指输入光场通过光学4f系统后，可以得到输出光场的傅里叶变换。
傅里叶变换是一种将时域信号转换为频域信号的数学变换方法，可以将一个信号分解成一系列的频率成分。
在光学4f系统中，输入光场首先经过前透镜，前透镜将输入光场进行傅里叶变换，将其分解成一系列的平面波。
这些平面波经过后透镜后，再次叠加在一起，形成输出光场。
输出光场可以通过适当选择前透镜和后透镜的焦距以及它们之间的距离f，来实现对输入光场的傅里叶变换。
具体来说，如果前透镜的焦距为f1，后透镜的焦距为f2，则前透镜和后透镜之间的距离为f=f1+f2。
根据傅里叶变换的性质，输入光场经过前透镜后，可以表示为前透镜的传递函数H1与输入光场的乘积。
同样地，输出光场可以表示为后透镜的传递函数H2与前透镜的传递函数H1与输入光场的乘积。
因此，输出光场可以表示为H2H1与输入光场的乘积。
通过选择合适的传递函数H1和H2，可以实现对输入光场的傅里叶变换。
常见
的选择是使H1和H2为透镜的传递函数，即H1和H2都为复振幅调制函数。
这样，输出光场可以表示为输入光场的傅里叶变换。
总之，光学4f系统的傅里叶变换原理是通过选择适当的透镜传递函数，使得输入光场经过前透镜和后透镜后，可以得到输出光场的傅里叶变换。
这一原理在光学信号处理和图像处理中有广泛的应用。

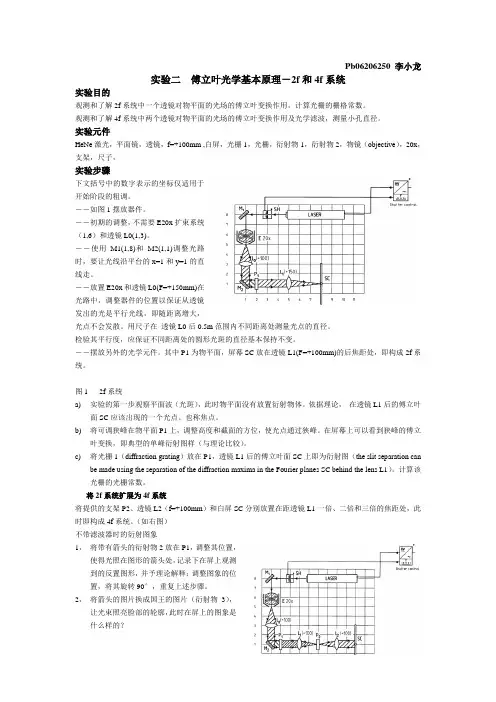

Pb06206250 李小龙实验二傅立叶光学基本原理－2f和4f系统实验目的观测和了解2f系统中一个透镜对物平面的光场的傅立叶变换作用，计算光栅的栅格常数。
观测和了解4f系统中两个透镜对物平面的光场的傅立叶变换作用及光学滤波，测量小孔直径。
实验元件HeNe激光，平面镜，透镜，f=+100mm ,白屏，光栅1，光栅，衍射物1，衍射物2，物镜（objective），20x，支架，尺子，实验步骤下文括号中的数字表示的坐标仅适用于开始阶段的粗调。
――如图1摆放器件。
――初期的调整，不需要E20x扩束系统（1,6）和透镜L0(1,3)。
――使用M1(1,8)和M2(1,1)调整光路时，要让光线沿平台的x=1和y=1的直线走。
――放置E20x和透镜L0(F=+150mm)在光路中，调整器件的位置以保证从透镜发出的光是平行光线，即随距离增大，光点不会发散。
用尺子在透镜L0后0.5m范围内不同距离处测量光点的直径。
检验其平行度，应保证不同距离处的圆形光斑的直径基本保持不变。
――摆放另外的光学元件。
其中P1为物平面，屏幕SC放在透镜L1(F=+100mm)的后焦距处，即构成2f系统。
图1 2f系统a)实验的第一步观察平面波（光斑），此时物平面没有放置衍射物体。
依据理论，在透镜L1后的傅立叶面SC应该出现的一个光点。
也称焦点。
b)将可调狭峰在物平面P1上，调整高度和截面的方位，使光点通过狭峰。
在屏幕上可以看到狭峰的傅立叶变换，即典型的单峰衍射图样（与理论比较）。
c)将光栅1（diffraction grating）放在P1，透镜L1后的傅立叶面SC上即为衍射图（the slit separation canbe made using the separation of the diffraction maxima in the Fourier planes SC behind the lens L1）。
计算该光栅的光栅常数。
傅里叶光学原理与系统设计
傅里叶光学原理是指利用傅里叶变换将光学系统中的光场分解为不同的频率分量，然后再通过系统的传输函数将它们按照不同的幅度和相位重新组合起来，来达到光学系统的设计和优化的方法。
傅里叶光学原理的主要思想是将光场按照不同频率分解，然后重组，这基本上可以看作一个信号处理问题，与声音、图像、视频等领域中的傅里叶变换原理类似。
然而，在光学领域中，由于光是一种特殊的波动，需要用到复振幅、复波矢等概念来描述光的传播和作用，因此傅里叶光学原理在光学领域中还有其独特的特征和应用。
傅里叶光学原理的应用非常广泛，例如在望远镜、显微镜、激光器等光学系统的设计和优化中都有着重要的作用。
在望远镜中，傅里叶光学原理可以用于光学波前传感器，用来检测和校正望远镜的像差，从而提高其成像质量。
在显微镜中，傅里叶光学原理可以用于重建非线性光学显微图像，实现显微镜的超分辨成像。
在激光器中，傅里叶光学原理可以用于优化激光腔结构，提高激光器的功率和效率。
总之，傅里叶光学原理是光学系统设计和优化的基本原理之一，广泛应用于望远镜、显微镜、激光器等光学系统中，对提高光学系统的性能具有重要作用。
傅立叶光学基本原理实验目的：在4f 系统中，观察不同的衍射物通过两个凸透镜后的傅立叶变换，计算栅格常数实验原理：傅立叶变换，惠更斯原理，多缝衍射，阿贝成像原理该实验使用当中，在进行相干光学处理时，采用了如下图所示的双透镜系统（即4f 系统）。
这时输入图像（物）被置于透镜L1的前焦面，若透镜足够大，在L1的后焦面上即得到图像准确的傅立叶变换（频谱）。
并且，因为输入图像在L1的前焦面，需要利用透镜L2使像形成在有限远处。
在4f 系统中，L1的后焦面正好是L2的前焦面，因此系统的像面位于L2的后焦面，并且像面的复振幅分布是图像频谱准确的傅立叶变换。
物面L1 频谱面 L2 像面从几何光学看，4f 系统是两个透镜成共焦组合且放大倍数为1的成像系统。
在单色平面波照明下（相干照明），当输入图像置于透镜L1的前焦面时，在L1的后焦面上得到图像函数E *（x,y ）准确的傅立叶变换：E *（x,y ）=⎰⎰∞+∞-+-∞+∞-⨯dadb e b a E f y x A b f y a f x B B B )(2),(),,(λλπ其中，x,y 是L1后焦面（频谱面）的坐标。
由于L1的后焦面与L2的前焦面重合，所以在L2的后焦面又得到频谱函数E *（x,y ）的傅立叶变换，略去常数因子：⨯=)ˆ,ˆ,ˆ(ˆ)ˆ,ˆ(ˆB f y x A y x E ⎰⎰∞+∞-+-∞+∞-dadb e b a E b f y a f x B B )ˆˆ(2),(λλπ通过两次傅立叶变换，像函数与物函数成正比，只是自变量改变符号，这意味着输出图像与输入图像相同，只是变成了一个倒像。
第一次傅立叶变换把物面光场的空间分布变为频谱面上的空间频率分布，第二次傅立叶变换又将其还原到空间分布。
相干光学信息处理在频谱面上进行，通过在频谱面上加入各种空间滤波器可以达到改变频谱而达到处理图像信息的目的。
通过在物面处加上光栅，通过光的多缝干涉，使得不同空间频率的图像信息叠加在一起（空间频率是在空间呈现周期性分布的几何图形或物理量在某个方向上单位长度内重复的次数）。
傅里叶光学实验报告[整理]傅里叶光学实验报告一、实验目的1. 掌握傅里叶光学的基本原理和方法；2. 实验验证平面波和球面波通过透镜之后的傅里叶变换关系；3. 了解频谱成像的基本原理和方法。
二、实验原理傅里叶光学是一种将光场分解为一组微小的平面波或球面波的方法，然后利用傅里叶变换将这些平面波或球面波的振幅和相位信息转换为相应的频谱图像。
1. 平面波通过透镜的傅里叶变换关系当平面波通过透镜时，透镜将平面波折射成球面波。
根据惠更斯原理，球面波前可以看作由无限多的次波分布组成。
如果透镜的曲率半径为R，球面波前中心距离透镜为s，则透镜折射后的球面波前半径为r=R+s。
当球面波面向透镜的时候，透镜将其中心处的波捕获并将其折射到焦平面上。
由于透镜的几何关系，球面波的频谱可以通过傅里叶变换转换为另一个球面波，其频率等于初始球面波频率的两倍，且与原始平面波的振幅和相位有关。
2. 球面波通过透镜的傅里叶变换关系当球面波通过透镜时，透镜将其变为以透镜为中心的球面波。
根据惠更斯原理，透镜表面的每个点都在向球面波前广播无限多的次波。
在透镜上选择一个点作为坐标原点，并定义该点上的波面为 z=0。
当球面波辐射到该点上的时候，透镜所发出的微光波会在该点上聚焦。
此时，球面波的频谱可以通过傅里叶变换转换为平面波，其频率等于初始球面波频率的两倍，且与原始球面波的振幅和相位有关。
3. 频谱成像将频谱图像转换为空间图像的方法称为频谱成像。
在傅里叶光学中，频谱成像允许我们在不影响图像分辨率的情况下调整像场大小和形状。
简单地说，对于一张图像，我们可以选择不同的频率空间滤波器进行滤波，然后通过傅里叶反变换将滤波后的频谱图像转换为空间图像。
滤波后的频谱图像通常会显示出图像的高频信息，使我们可以对图像分辨率和清晰度进行调整。
三、实验仪器1. He-Ne激光器2. 分束器3. 透镜4. 母线5. 干涉条纹增强滤波器6. 透镜支架7. CCD相机8. 分光仪9. 激光干涉仪四、实验步骤1. 准备实验仪器并清洁透镜表面。
傅里叶光学
傅里叶光学的原理是根据傅里叶分析的原理，利用光的波动特性，将一个复杂的光波分解成多个简单的光波，然后利用这些简单的光波来描述复杂的光波的特性。
这种分析方法可以用来研究光的传播，衍射，折射，反射和其他光学相关的现象，可以研究光的空间分布，特性，调制，幅度，相位等特性。
傅里叶光学是一种基于傅里叶变换的光学理论，它用来描述光线的行为，其中光线的行为可以用傅里叶变换的形式表示。
它是由法国物理学家和数学家约瑟夫·傅里叶发现的，他在1822年发表了一篇论文，提出了“傅里叶光学”的概念，并且将其用于描述光线的行为。
傅里叶光学的基本原理是，光线可以用一系列的正弦函数来表示，这些正弦函数的频率和振幅可以用傅里叶变换来表示。
换句话说，傅里叶光学可以用来描述光线如何传播，如何反射，如何折射，以及如何在介质中传播，等等。
傅里叶光学的原理被广泛应用于光学，以及其他科学和工程领域。
它可以用来解释和模拟光线在不同环境中的传播特性，以及光线在介质中的反射、衍射和折射等现象。
傅里叶光学成像
傅里叶光学成像是一种基于傅里叶变换的光学成像方法。
通过将物体的光学信息转换为频率域信息，可以更加清晰地观察物体的细节与结构。
傅里叶光学成像的原理是将物体的光学信息通过透镜聚焦到光
学传感器上，形成物体的像。
然后将这个像通过傅里叶变换转换成频域信息，再通过反向傅里叶变换将频域信息转换为空域信息，即原始物体的图像。
傅里叶光学成像在医学、生物学、材料科学等领域中有广泛的应用。
在医学中，傅里叶光学成像可以用于检测肿瘤、神经退化等疾病。
在生物学中，傅里叶光学成像可以用于研究细胞、分子等微观结构。
在材料科学中，傅里叶光学成像可以用于研究材料的晶体结构、表面形貌等。
需要注意的是，傅里叶光学成像需要高质量的光学元件和高精度的信号处理算法。
同时，物体的采样率也会影响到成像质量。
因此，在进行傅里叶光学成像时需要注意这些因素的影响。
- 1 -。
傅立叶光学基本原理
实验目的：在4f 系统中，观察不同的衍射物通过两个凸透镜后的傅立叶变换，计算栅格常数
实验原理：傅立叶变换，惠更斯原理，多缝衍射，阿贝成像原理
该实验使用当中，在进行相干光学处理时，采用了如下图所示的双透镜系统（即4f 系统）。
这时输入图像（物）被置于透镜L1的前焦面，若透镜足够大，在L1的后焦面上即得到图像准确的傅立叶变换（频谱）。
并且，因为输入图像在L1的前焦面，需要利用透镜L2使像形成在有限远处。
在4f 系统中，L1的后焦面正好是L2的前焦面，因此系统的像面位于L2的后焦面，并且像面的复振幅分布是图像频谱准确的傅立叶变换。
物面
L1 频谱面 L2 像面
从几何光学看，4f 系统是两个透镜成共焦组合且放大倍数为1的成像系统。
在单色平面波照明下（相干照明），当输入图像置于透镜L1的前焦面时，在L1的后焦面上得到图像函数E *（x,y ）准确的傅立叶变换：
E *（x,y ）=⎰⎰∞+∞-+-∞+∞-⨯dadb e b a E f y x A b f y a f x B B B )(2),(),,(λλπ
其中，x,y 是L1后焦面（频谱面）的坐标。
由于L1的后焦面与L2的前焦面重合，所以在L2的后焦面又得到频谱函数E *（x,y ）的傅立叶变换，略去常数因子：
⨯=)ˆ,ˆ,ˆ(ˆ)ˆ,ˆ(ˆB f y x A y x E ⎰⎰∞+∞-+-∞+∞-dadb e b a E b f y a f x B B )ˆˆ(2),(λλπ
通过两次傅立叶变换，像函数与物函数成正比，只是自变量改变符号，这意味着输出图像与输入图像相同，只是变成了一个倒像。
第一次傅立叶变换把物面光场的空间分布变为频谱面上的空间频率分布，第二次傅立叶变换又将其还原到空间分布。
相干光学信息处理在频谱面上进行，通过在频谱面上加入各种空间滤波器可以达到
改变频谱而达到处理图像信息的目的。
通过在物面处加上光栅，通过光的多缝干涉，使得不同空间频率的图像信息叠加在一起（空间频率是在空间呈现周期性分布的几何图形或物理量在某个方向上单位长度内重复的次数）。
对于多缝干涉，光强呈周期性分布，因此对于此干涉场来说，空间周期就是干涉条纹的间隔，所以空间频率就是单位长度内的条纹数目。
透镜对于包含不同空间频率的图像信息所起的作用可以通过夫琅和费衍射系统来分析。
理想的夫琅和费衍射系统是一种傅立叶频谱的分析器，如果我们把一张复杂的图像做衍射屏，让平面单色光正入射在图像上时，通过衍射，一定空间频率的信息就被一列特定方向的平面衍射波输送出去。
这些平面衍射波在近场区彼此交织在一起。
到了远场区彼此分离，或者通过透镜把不同方向的平面衍射波汇聚到后焦面的不同位置上，形成一个个衍射斑。
后焦面上每一个衍射斑代表原图像中一种频率成分，频率越高的成分衍射角越大，在后焦面上离中心越远。
由前面的分析知，通过在频谱面加上特定的滤波屏可以使不同空间频率的图像成分被分离出来，在该实验中，我们通过加小孔使得高频成分被滤去。
通过调节小孔的大小，可以控制透过小孔的波谱成分，在通过透镜L2后，图像得到还原，而这时图像中的高频成分已经被滤去。
简图如下：
小孔
实验仪器：支架，透镜，白屏
实验内容：
1．将带有箭头的图像安装在P1上，调整其位置，使得光照在图形的头部，记录下在屏上观测到的反置图形，并与理论解释，调整其位置，将其旋转90度，重复上述步骤。
实验现象：光屏上得到了倒立的图像，将其旋转90度后，仍得到倒立的像，且旋转方向相同。
移动光屏位置时，方向与大小都不改变。
分析：根据4f系统的特点，平行的光束通过图像版后仍为平行的光束，又平行的光
束在经过透镜的聚焦之后，汇于焦点处，又因为第一个透镜的焦点裕第二个透镜的焦点重合，所以当光线再经过第二个透镜时，又重新变成了平行光，从而使得在接受屏上能得到等大的图像，又因为经过两层透镜后光线与其初始的光路关于中轴对称，所以图像呈现倒置，具体光路途如下：
将其旋转90度后，因为透镜的对称性，同样成倒立的像点，旋转方向相同。
并且因为得到的是平行光，所以在平行得移动光屏位置时，所的图像的大小与位置均不会改变。
2．将箭头的图片换成国王的照片，让光束照亮脸部的轮廓，此时在屏上的图像是什么样的？
实验现象：光屏上得到了倒立的国王图像，旋转时，所得图像仍倒立，且旋转方向相同。
改变光屏位置时大小与方向不会改变。
分析：分析同内容一
3．作为第三个衍射结构，将光栅（4lines/mm）安装在P1，把屏分别放在一倍和三倍的焦距处，屏上的图片有什么不同？
实验现象：将屏分别放在一倍与三倍处时，屏上均能得到光栅图样，但间距不大。
分析：根据多缝夫琅和费衍射原理，衍射所得光束在透镜P1后焦面成像，得到一倍焦距处的光栅条纹；通过阿贝成像原理，在三倍焦距处得到还原后的图像，虽然观察到的都是光栅图像，但两次光栅间距不相同。
4．将光栅（50lines/mm）安装在P1，在P2放置低通滤波器（小孔图像，直径1-2mm），让任意一个衍射最大通过，描述SC上的现象。
实验现象：屏上得到条纹图像，但亮度较低。
分析：单独加光栅的时候,通过透镜的是单一空间频率的波谱，从而可以透过小孔，并通过透镜L2还原。
5．将国王和光栅的图片一起装在P1,把屏分别放在一倍和三倍焦距处，屏上图有什么不同，其各自性质如何？
实验现象：在一倍焦距处，只有光栅图像，没有国王图像；在三倍焦距处，图像得
到还原。
分析：三倍焦距处时，通过阿贝成像原理即可解释；一倍焦距处时，根据根据多缝夫琅和费衍射原理，物面光场的空间分布变为频谱面上的空间频率分布，所以只能看到光栅，看不到国王。
6． 在P2放置低通滤波器（直径0.25,0.5mm ）最好让中间衍射最大，是否能再现图形，
能否观测到栅格？
实验现象：放置直径为0.5mm 的滤波器时，图像几乎完全再现，并且能看到清楚栅格；
放置直径为0.25mm 的滤波器时，国王图像再现，但栅格已几乎观察不到了。
分析：由实验原理中的分析易知：当滤波器的直径较大时，各个空间频率的衍射斑都能处于直径之内，所以各个空间频率的波谱都能通过滤波器；当滤波器的直径较小时，由前面的分析知，只有低频对应衍射斑能通过小孔，即只有低频的图像成分可以通过滤波器，并通过透镜L2得到还原。
数据处理：
计算光栅常数：
把屏放在一倍焦距处时，测得屏上两个条纹间距x=0.30mm
可得衍射角arctg =θf
x ，又cm f 10= 49102.2003.0/108.632/sin /--⨯≈⨯=≈=∴θλθλtg d m。
