什么是最好的SOP
SOP的要素：5W1H（why原因 ,who人员 , when时间 , where地点 , what对象 , how方法 ）
1、对象（What）——什么事情 公司生产什么产品？车间生产什么零配件？为什么要生产这个产品？能不能生产别的？我到底应该生产什么？
例如:如果这个产品不挣钱，换个利润高点的好不好？ 2、场所（Where）——什么地点 生产是在哪里干的？为什么偏偏要在这个地方干？换个地方行不行？到底应该在什么地方干？这是选择工作场
后面板图
机顶盒硬件实体基本构成
• 主板 • 电源板 • 前面板 • IC卡板 • 面壳 • 底座 • 上盖
机顶盒解剖图
音频信号的输出格式
• 模拟音频 平衡输出、非平衡输出（左/右声道立体 声输出） • 数字音频 SPDIF（光输出）、同轴
视频信号的不同格式含义
CVBS： Composite Video Blanking and Sync复合 视频信号 Y/C：亮色分离信号 Y/Pb/Pr：分量形式的的亮色信号 R/G/B：分量形式的三基色信号 Y/Cb/Cr：时分复用的数字分量亮色信号
工序，不良品按要求放在不良品区域。
不良品的认识：
1、图像不良有：发白、 偏暗、 无彩色、 偏色 、不清晰、拖尾、干扰线、网纹、停顿、马赛
克、抖动。
2、声音不良有∶ 杂音、音小、音大、 单音、 无音、串音、沙哑、断音(停顿)、变调、不同 步。
3、高压不良有∶ 高压报警、 高压放电(高压响) 。
4、22KHz不良有∶无波形、波形失真、关不住 （打在OFF位还是有输出）
，整个生产就有起色了。 5、为什么（Why）——原因 为什么采用这个技术参数？为什么不能有震动？为什么不能使用？为什么变成红色？为什么要做成这个形状？

《数字机顶盒技术》课件

《数字机顶盒技术》课件

嵌入式系统数字机顶盒
随着嵌入式技术的发展，数字机顶盒 开始采用嵌入式系统，实现了更加智 能化的管理和控制。
分类与比较
按传输方式分类
有线数字机顶盒和卫星数字机顶盒。有线数字机顶盒通过有线网络传输信号，而卫星数字 机顶盒通过卫星传输信号。
按功能分类
基本型数字机顶盒和多功能数字机顶盒。基本型数字机顶盒只能提供基本的电视节目观看 功能，而多功能数字机顶盒则可以提供更多的附加功能，如互联网接入、多媒体播放等。
存储技术
数字机顶盒内部装有存储芯片，可以存储用户数据、应用程序等，方便用户使用 。
操作系统与软件应用
操作系统
数字机顶盒采用嵌入式操作系统，能够高效地管理硬件资源 和软件应用。
软件应用
数字机顶盒支持多种软件应用，如互动电视、网络浏览器、 游戏等，满足用户多样化的需求。
PART 03
数字机顶盒硬件架构
比较
不同类型和不同品牌的数字机顶盒在性能、功能、价格等方面存在差异，用户可以根据自 己的需求选择适合自己的产品。
PART 02
数字机顶盒技术原理
REPORTING
信号接收与解码
信号接收
数字机顶盒能够接收来自卫星、 有线电视网络、地面广播等多种 信号源的数字电视信号。
解码原理
数字机顶盒内部装有解码芯片， 能够将接收到的数字信号进行解 码，转换成电视机能够识别的模 拟信号。
人工智能与语音控制
AI技术和语音识别技术的发展将使数字机顶盒更加智能化，支持语 音控制和个性化推荐。
内容生态建设
内容提供商将加强与机顶盒厂商的合作，提供更加丰富和优质的内 容，打造完整的内容生态圈。
PART 06
数字机顶盒应用场景与案 例分析

机顶盒培训

机顶盒培训
口类型，绝大多数的显卡都带有此种接口。
数字电视基础知识
DVI 接口
DVI 接口与VGA 都是电脑中最常用的接口，与VGA 不同的是，DVI 是以全
数字传输的接口，所以在画质上保证了完全无压缩的传输。但并不代表其只 是在电脑中的接口，实际上，无论VGA 与DVI 在其他领域应用的都非常广泛
，比如数字化的电视等等。由于显卡处理的数据信号都是全部数字化的，如

数字电视基础知识ቤተ መጻሕፍቲ ባይዱ
数字电视基础知识



3、数字电视的特点 节省频率资源：采用了MPEG-2 压缩编码技术和高效的 通道编码方法。 便于加解密：SMARTCARD（IC 卡）、PCMCI卡。 提供多种增值业务：股市行情、VOD、电视商务、在线 游戏。 交互式服务：ADSL、Cable Modem。 接收端的图像质量与发射端的图像质量相当,可实现无损 耗传输。
的分辨率量级数。
数字电视基础知识
按信号传输方式分类： 可分为地面无线传输数字电视(地面数字电视) 卫星传输数字电视(卫星数字电视) 有线传输数字电视(有线数字电视)三类。 按照产品类型分类： 可分为数字电视显示器、数字电视机顶盒和一体 化数字电视接收机。 按显示屏幕幅型比分类：数字电视可分为4∶3和 16∶9 两种类型
级不同，如S端子、AV端子同时有输入时，S端子起作用，而另
一路通过AV端子进来的信号则不显示；某些厂家则设计为在两 路不同类别端子都有输入时，信号相互冲突，什么都不显示，必 须拔掉一路信号连接线才能正常工作；有的产品同类接口中同时 只有一路或几路可用，其他接口即使连上信号线，也不能用。
数字电视基础知识
数字电视基础知识

7、机顶盒出来的信号是数字信号吗？ 从机顶盒里出来的信号都是模拟的，但是从有 线电视网络里传入机顶盒的信号是数字的，人 眼只能看到模拟信号，机顶盒进行数字信号到 模拟信号的转换。

机顶盒知识培训-QE

机顶盒知识培训-QE
行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任
价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长
8、 SCART电路 、 电路
SCART具有以下 种： 具有以下2种 具有以下 一．TV SCART 输出AV、RGB、用于电视机的TV/AV、4:3/16:9控制电压输出、输 出RGB/CVBS控制电压 二．VCR SCART AV输出与输入， 可以为外部VCR提供信号与外部的VCR/DVD的 AV信号输入到本机后在输入到电视机
5、序列号(S/N)与MAC地址 、序列号 与 地址 序列号： 序列号：分为普通序列号与客户指定序列号。普通序列号是工厂在
生产活动中为了管制产品质量，追踪售后品质而由工厂按照一定的规则制 定的号码。不用体现在软件里面；而客户指定序列号是按客户要求制定的 号码，通过条码贴纸扫描到程序中。必须保证软件中的序列号，机器，彩 盒，外箱上的条码保持一致。
行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任
价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长
课程纲要
一．专业术语 二．关键器件 三．电路分析 四．机顶盒技术规格介绍
行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任
价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长
行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任
价值观：客户第一 | 阳光沟通 | 团队协作 | 、 电路
S-VIDEO是将亮度信号Y和色度信号C分开传输的一种视频输出方式。 一．该信号直接从主芯片输出，通过外部视频放大电路在进行输出。 一．该信号直接从主芯片输出，通过外部视频放大电路在进行输出。 二．故障现象通常表现为： 二．故障现象通常表现为： 三．没有视频：通常为Y 三．没有视频：通常为Y电路出现问题。 四．无颜色或失真：通常为C 四．无颜色或失真：通常为C电路出现问题。

机顶盒培训

机顶盒培训


非易失存储器——FLASH ROM 机顶盒主程序、EPG、数据广播、股票、VOD等 辅助程序、大量配置数据存储空间。 易失存储器—— SDRAM 程序执行、临时数据存储、MPEG2音视频解压缩 存储空间 非易失存储器—— E2PROM 存储少量的配置数据，如当前节目、音量等，提 供 掉电记忆功能 软件加密保护
18
机顶盒软件体系构架
基本音视频收视 CA EPG 软件升级（Loader）
股票信息服务
NVOD
PVR
数据广播
数字电视业务中间件
中间件移植层
RTOS 硬件平台
设备驱动程序
谢谢
20
机顶盒结构与组成
什么是机顶盒

机顶盒(Set Top Box ，简称STB)是一个 连接电视机与外部信号源的设备。信号可 以来自有线电缆、卫星天线、宽带网络以 及地面广播。机顶盒接收的内容除了模拟 电视可以提供的图像、声音之外，更在于 能够接收数据内容，包括电子节目指南、 因特网网页、字幕等等。
2
地面广播
DTMB (DMBT/H)
DVBT/T2
ATSC
ISDB-T
T-DMB
常见DVB标准
5
全球地面广播标准覆盖图
6
信息传递流程
基于DVB-S的接收系统组成
LNB(Low Noise Block):低噪声下变频器 输出950～2150MHz的中频信号
8
机顶盒的硬件框图
STB系统整体框图
13
Demodulator
TS流：也叫传输流，是由固定长度为188
字节的包组成，含有独立时基的一个或多个 节目。
14
M88DS3002逻辑框图

互动II型机顶盒培训

互动II型机顶盒培训
节目提醒：可查看今天，昨天和一周之内新上的影片，以及即将 下片的影片。
❖ 点播
用户在某栏目中选择某部影片之后，会出现上图所示节目介绍页面， 此页面分别描述了将要点播的节目的名称、导演、演员、简介及资 费，如用户需要点播此节目，点击“点播”，此时将会弹出一对话 框，询问用户是否确实需要点播，如确定即可收看到所点播的节目 同时进行扣费。
3.机顶盒进行点播时出现提示“网络繁忙”或“未知错误”。
答：多数情况为用户所在区域同时进行点播人数过多，造成网络繁忙； 极少情况为网络问题造成用户开机时锁定点播频点失败(未知错误)， 第二种情况下可让用户重新启动机顶盒即可重新锁频。
2、察看广播节目是否正常：网络正常连接后，机顶盒开机应得到交互电 视首页，此时选择“广播式数字电视”，察看机顶盒能否正常接收广播 数字电视频道。
3、察看交互点播是否正常：成功搜索节目后，按遥控器“交互切换”键 切换到交互模式，进入互动各个子栏目，点播察看机顶盒是否能够成功。
4、察看用户电脑是否能够正常上网：用网线（直连线）连接用户电脑和 机顶盒后面的网络端口，打开用户电脑，将IP和DNS设置为自动获得， 察看是否能够正常上网。
四、常见故障处理
1.机顶盒开机后提示网页链接错误或者直接进入了广播式数字电视。 答：网络连接正常，查看网络设置为动态获取，并且已获得网络地址， 则只需退回广播模式再进入互动即可。若不能得到IP，检查网络是否 正常，排除网络原因，则更换机顶盒。
2.广播数字电视模式下，按“交互切换键”无响应(排除遥控器故障)。 答：网络尚未连接，机顶盒未获取地址，不响应交互切换。
❖ 模式切换：
无论是在广播数字电视还是在互动数字电视模式 下，按下遥控器的交互切换键，即可在两种模式之 间进行切换，在互动数字电视模式中，用户可通过 遥控器操控高亮选项框选择、浏览交互Web页面。

机顶盒原理培训PPT[1]

机顶盒原理培训PPT[1]

PPT文档演模板
机顶盒原理培训PPT[1]
机顶盒的主要功能
机顶盒的基本功能是接收数字电视节目和广播节目，同时具有 所有广播和交互式多媒体应用功能，如： Ø EPG：电子节目指南，给用户提供一个容易使用、界面友好、可以快 速访问想看节目的一种方式，用户可以通过该功能看到一个或多个频 道甚至所有频道上近期将播放的电视节目，目前软件一般都支持7天 的节目预告信息显示，用户可以预约想看的节目，预约时间到以后系 统会自动提示用户确认收看已预约的节目； Ø DB ：数据广播，给用户提供新闻资讯、政务时要、分类广告、票务 信息、电子报纸、天气预报等信息； Ø Stock：股票，提供实时的股市行情、实时行情数据、股票分时数据、 股票日线数据等信息；
PPT文档演模板
机顶盒原理培训PPT[1]
机顶盒的硬件结构
Ø 电源板/适配器 给机顶盒提供工作的电压电流。
Ø 前面板 前面板主要提供给用户一些常用的功能按键、电源指示灯、信号锁定 指示灯等。
Ø 后端子板 后端子板包括各种输出的接口，射频信号输入、射频信号环出、IR连 接线接口、视音频输出接口、电源适配器接口。
PPT文档演模板ቤተ መጻሕፍቲ ባይዱ
机顶盒原理培训PPT[1]
机顶盒的主要功能
Ø NVOD：准视频点播，是单向数字电视系统增值业务之一，广电前端 利用视频服务器将一个数字电视节目在几个数字通道中延时播放， 使用户在点播该节目时可以等待一段时间后完整地观看该节目，用 户可以预约想看的节目，预约时间到以后系统会自动提示用户确认 收看已预约的节目；
机顶盒原理培训PPT
PPT文档演模板
2020/11/18
机顶盒原理培训PPT[1]
目录
1、机顶盒简介 2、机顶盒主要功能 3、机顶盒分类 4、机顶盒的硬件结构 5、机顶盒的软件架构 6、机顶盒的工作原理 7、机顶盒的常见故障及解决办法

数字电视机顶盒培训(演示版)

数字电视机顶盒培训(演示版)
22
2．1．5各种传输和调制方式在全球的分布
23
• 2．2按功能特点分类 • 2．2．1普通机顶盒 • 这里指只依托于有线网络，单向接收终端，实现数字
电视基本功能。 • 最简单的机顶盒具备音频视频广播/条件接收/EPG节目
信息/节目排序/预定提醒/简单游戏等。主要用于低价 农村市场。 • 增强型单向机顶盒在芯片运算速度/内存/DRAM/输出 接口上有很大提高，除具备基本功能外，能支持如： 单向的数据广播/电子邮件/天气预报/TV新闻杂志 /NVOD/开机及界面广告等功能。 • 一般来我们将基本型和增强型称为农网和城网。由于 各地区环境差异，一般来说每个地方的机顶盒在软件 或硬件上都不能通用。从而衍生出很多不同的机种， 各机种的区别在于：外观结构、接口要求、射频盒、 馈电、内存大小、CA、软件界面、区域控制等。
台的电视塔发射信号，然后覆盖一定的城市范围。地 面数字电视广播采用OFDM(Orthogonal Frequency Division Multiplexing)即正交频分复用调制。 • OFDM调制是专门为地面数字视频广播开发的编码方 式，该编码的优点是克服了由于地表面的地物和地貌 不同区域差异引起的信号传输多路径干扰，这种干扰 是地面数字视频广播中的首要问题，其次这种编码还 支持移动接收，但是-T是-C、-S、-T中三种接收方式 中最昂贵的一种，DVB/DMB-T的频率范围是VHF: 174MHz to 230MHz；UHF: 474MHz to 862MHz。
19
• 2．1．4无线MUDS/MMDS网络 • 由于-T的国家标准出台缓慢以及成本考虑，很多无线
市场（包括有线难以覆盖的城市边缘以及农村市场） 采用MUDS/MMDS来实现区域内无线数字电视节目广 播。 • 节目源主要可以来自卫星信号，省级广电SDH网络， 自办节目，及有线电视网络光纤信号信号经编码、复 用后加入CA（条件接收）信息，对节目进行加密、调 制之后通过MMUS/MMDS或者是光纤的方式进行系统 覆盖；在HFC难以覆盖的地区以及接收效果不好的地 区建立MUDS/MMDS发射站点进行补充覆盖(也可租用 移动或联通的发射塔进行小区域覆盖)。这样，在有线 电视可以覆盖的地区，用户可以通过有线电视网络收 看到数字电视信号；而在有线电视难以覆盖的地区， 用户可以通过MMDS或者是MUDS接收的方式收看到 数字电视。这样,不仅可以实现分区覆盖，分级管理， 同时也有利于频率资源的分配。

机顶盒基础培训教程.

机顶盒基础培训教程.

（6）OSD显示。OSD语言、开机制式、INFO（通知） 信息、 加密电台或无信号时OSD的提示信息、信号质量强度显示； （7）搜索频道。自动搜索、NIT (网络）搜索、手动搜索、 弱信号时的搜索； （8）音频部分。静音功能、左右声道功能、音量大小控制功 能、声道选择、音轨切换功能、音频语言设臵、光纤、同轴输出 功能； （9）视频部分。LNB LOOP THROUGH功能、SCART输入输出功 能、SCART LOOP输出功能、RGB/CVBS（4：3或16：9）的切换、 CVBS视频格式输出、RF射频输入/输出功能； （10）节目管理。电视节目排序功能、喜爱节目列表编辑功 能、TV/RADIO切换功能、节目加锁功能、EPG功能、电视节目数 量、频道数量、AV/TV切换；
电源开关： ON：打开机顶盒， 机顶盒工作； OFF：关闭电源， 关闭机顶盒供电；
COAXIAL： 数字同轴端 子输出，数 字音频传输 效果很好， 要比光纤端 子输出的数 字音频信号 质量略高一 些，输出信 号需用同轴 线缆连接至 同轴解码器 才可以还原 音频输出 光纤：日本东芝 (TOSHIBA)公司 开发的技术，光纤 连接可以实现电气 隔离，阻止数字噪 声通过地线传输， 有利于提高 DAC(数字模拟转 换)的信噪比，输 出信号必须用光纤 线连接到光纤解码 器才可以还原音频 输出
智英生产的机顶盒是指“数字电视机顶盒 ”，即“国际数字视频 广播 （DVB）”它是一种能够让用户在现有模拟电视上为终端，接收数 字信号观看数字电视节目，进行交互式数字化娱乐、教育和商业化活动 的消费业电子产品。 基本功能是接收数字电视广播节目，同时具有所有广播和交互式多 媒体应用功能，如： （1）电子节目指南（EPG）。给用户提供一个容易使用、界面友好、 可以快速访问 想看节目的一种方式，用户可以通过该功能看到一个或 多个频道甚至所有频道上近期将播放的电视节目； （2）高速数据广播。能给用户提供股市行情、票务信息、电子报纸、 热门网站等各种消息； （3）软件在线升级。软件在线升级可看成是数据广播的应用之一。 数据广播服务器按DVB数据广播标准将升级软件下载下来，机顶盒能识 别该软件的版本号，在版本不同时接收该软件，并对保存在存储器中的 软件进行更新； （4）因特网接入和电子邮件。数字机顶盒可通过内臵的电缆调制解 调器方便地实现因特网接入功能。用户可以通过机顶盒内臵的浏览器上 网，发送电子邮件。同时机顶盒也可以提供各种接口与PC相连，用PC与 因特网连接； （5） 有条件接收。有条件接收的核心是加扰和加密，数字机顶盒 应具有解扰和解密功能。总之，到目前为止，围绕数字机顶盒的数字视 频、数字信息与交互式应用三大核心功能开发了多种增值业务。

机顶盒销售内训教程

机顶盒销售内训教程

•
•
•Байду номын сангаас

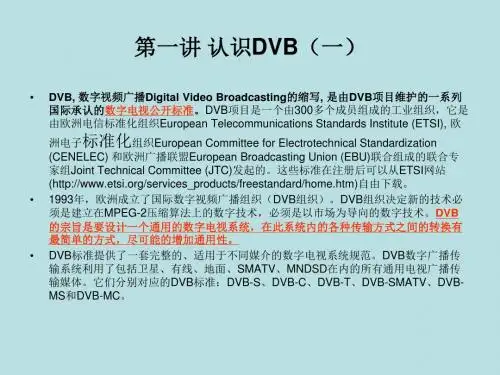

第三讲 熟悉****机顶盒（一）
• ****机顶盒使用哪些方案：NXP8735、NXP CX24303/24302/24301 Mstar7828/7821、ST7101、CheerTek216s、GX6107/6101d、 Montage2200 -->方案（或称芯片/CPU/主IC）就相当于机顶盒的心脏，它决定着机顶盒的整 体性能、主要功能和可扩展性。一般来说欧美的方案比台湾的高端，台湾的 方案比中国大陆的高端。 -->业务员首先要先了解芯片本身在市场中属于高端、中端还是低端，以及其与 其他同类方案和我司现有同类方案相比的优劣在哪。 -->业务员需要熟悉各款芯片在软硬件方面主要支持哪些功能：是高清MPEG4还 是标清MPEG2？是否支持USB?是否支持多媒体播放？是否支持CA？是否支 持patch？都支持那些share？硬件都支持哪些音视频输出口？...... Patch/Emulation是什么？ --有很多电视节目都是加密的，用户需要买相应的收视卡(Smart Card)才能看加 密节目。但是有的加密节目的key已经被黑客破解，这样，机顶盒生产厂家就 可以把这些被破解的加密节目的key做成软件给客户升级，终端用户就可以不 用付费来收看加密节目。这个功能就叫patch功能，有的客户也把这个功能叫 做emulation或其他的名称。
•
•
第二讲 认识机顶盒（三.硬件构成）
• 外部存储设备：外部存储设备一般指外挂式硬盘，大容量的硬盘可以用于存储 节目流以满足用户的个性化需求。一个STB中能否外挂硬盘一般都是由主芯片 所决定的，只有CPU的处理能力达到一定程度时才有可能支持硬盘的读写，而 硬盘的读写也需要更多的内存空间。 智能卡接口：通过读卡器读取CA智能卡中的数据用于数字电视节目的解扰，特 别是在付费电视发展的今天，这是大多数STB必不可少的部件。除了标准的读 卡器外，在有些STB中也采用通用接口CI（Common Interface）来完成对CA 智能卡的读取。CI是一个由DVB组织为机顶盒和分离的硬件模块之间定义的标 准接口。这种起源于PCMCIA的技术应用，使机顶盒可以批量生产，也为机顶 盒带来了变化，有着广泛的应用前景。 回传通信接口：随着机顶盒应用的扩展，使用户对机顶盒的需求已经不单单停 留在简单地收看视音频节目上了，交互式的需求使机顶盒中内嵌了回传设备， 这些设备可以包括网络适配器、调制解调器等通信接口，用于满足用户将信息 回传到前端。 其他设备接口：新技术的发展使机顶盒的物理接口也不断地增加，如RS232接 口、红外遥控器接口、无线键盘接口、Wi-Fi接口等等，使STB可以同摄像机、 DVD、PDA等众多设备进行连接。

机顶盒安装基础知识培训手册-应知应会

机顶盒安装基础知识培训手册-应知应会

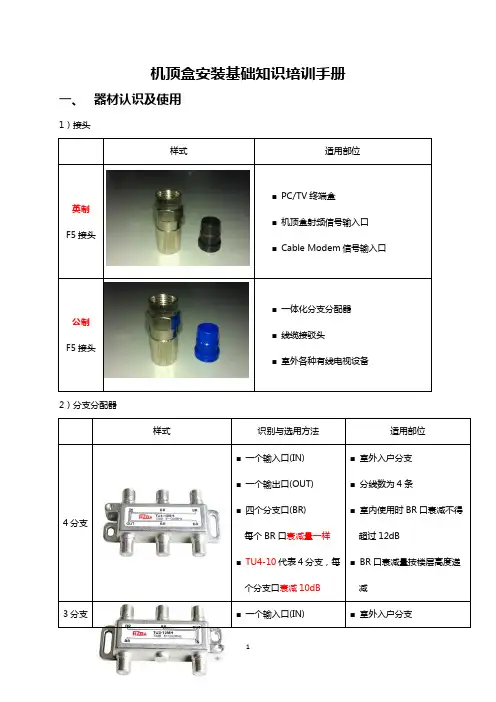

机顶盒安装基础知识培训手册一、器材认识及使用3）专用紧线钳制作电缆接头须使用专用的制作工具紧线钳4）终端盒安装PC/TV 型终端盒时注意，须使用PC 口连接高清互动机顶盒与Cable Modem ，TV 口连接标清单向机顶盒。
