最新《电工基础》第一章练习卷

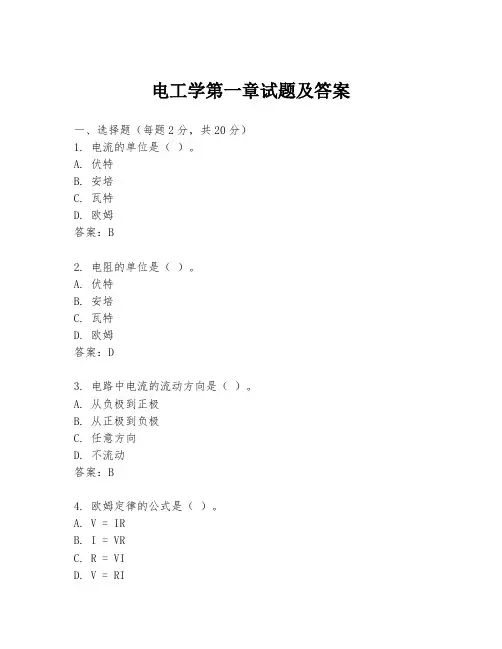

电工学第一章试题及答案一、选择题（每题2分，共20分）1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 电阻的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：D3. 电路中电流的流动方向是（）。

A. 从负极到正极B. 从正极到负极C. 任意方向D. 不流动答案：B4. 欧姆定律的公式是（）。

A. V = IRB. I = VRC. R = VID. V = RI5. 并联电路中，电阻的总阻值（）。

A. 等于最大电阻值B. 等于最小电阻值C. 小于任一电阻值D. 等于任一电阻值答案：C6. 串联电路中，电流的大小（）。

A. 等于任一电阻的电流B. 大于任一电阻的电流C. 小于任一电阻的电流D. 不确定答案：A7. 电容器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 伏特答案：A8. 电感器的单位是（）。

A. 法拉B. 亨利C. 安培D. 伏特答案：B9. 电能的单位是（）。

B. 瓦特C. 伏特D. 安培答案：A10. 电功率的单位是（）。

A. 焦耳B. 瓦特C. 伏特D. 安培答案：B二、填空题（每题2分，共20分）1. 当电压为220V时，通过电阻R=100Ω的电流为______安培。

答案：22. 电路中电阻R=10Ω，电流I=5A，根据欧姆定律，电压V=______伏特。

答案：503. 电容器的电容为C=2μF，电压V=300V，则电容器存储的电荷Q=______库仑。

答案：0.64. 电感器的电感L=0.5H，电流变化率dI/dt=2A/s，则电感器产生的感应电动势E=______伏特。

答案：15. 一个并联电路由两个电阻R1=4Ω和R2=8Ω组成，总电阻Rt=______Ω。

答案：2.676. 一个串联电路由两个电阻R1=6Ω和R2=12Ω组成，总电阻Rt=______Ω。

答案：187. 电能W=Pt，其中P是功率，t是时间，若P=100W，t=2h，则W=______焦耳。

1.人体触电有_____和____两类。

2。

人体触电的方式主要分为_____和______另外，高压电场、高频磁场、静电感应、雷击等也能对人体造成伤害。

3.间接接触触电包括了________、________等。

4.决定触电伤害程度的因素有__、__、__、__、__、__。

5。

成年男性的平均感知电流约为__mA，成年女性约为__mA。

6.人触电后能自主摆脱电源的最大电流，称为__，成年男性的平均摆脱电流为__mA,成年女性约为__mA.7.在较短时间内引起触电者心室颤动而危及生命的最小电流，称为__，一般通电1s以上，__mA的电流就足以致命.8。

电流通过人体的任何一个部位都可能致人死亡,以下电流路径，最危险为__,次危险的是__，危险性最小的是__.A。

右手到脚 B.一只脚到另一只脚 C.左手到前胸9.__HZ的交流电对人体危害最大.10。

为了保障人身安全,避免发生触电事故，将电气设备在正常情况下不带电的金属部分与大地作电气连接，称为__。

它主要应用在__的电力系统中.它的原理是利用__的作用。

11.在中性点不接地的380/220V低压系统中，一般要求保护接地电阻R小于等d于__Ω.12.大接地短路电流（其值大于500A）接地电阻一般不超过__Ω。

13.把电气设备平时不带电的外露可导电部分与电源中性线连接起来，称为__。

它主要应用在__的电力系统中.14.漏电断路器是一种高灵敏的控制电器,它与空气开关组装在一起，具有__、__、__、__的保护功能。

15。

常用的屏护装置有__、__、__、__。

16.同杆架设多种线路时,线路从上到下架设的顺序为__。

1。

通信线路 2.高压线路 3。

低压线路17.新标准下，我国交流电路三相线分别采用__、__和__颜色标示.18.绝缘性能主要性能为_电气性能_和_耐热性能_。

19。

绝缘材料的耐热等级有__、__、__、__、__、__、__.20.触电事故一般具有__、__、__、__等特点。

第1章电路的基本定律与分析方法【思1.1.1】(a) 图U ab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。

(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。

【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。

(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。

【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。

【思1.1.4】(a) 图U AB＝U1＋U2＝－2V，各点的电位高低为V C＞V B＞V A。

(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。

(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。

【思1.1.5】电路的电源及电位参考点如图1-1所示。

当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。

【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。

当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。

(b) 当S闭合时，I＝－63＝－2A，V B＝－321+×2＝－2V。

当S断开时，I＝0，V B＝6－321+×2＝4V。

【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。

《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。

（2）电压、电流及它们的参考方向。

（3）电阻元件电压与电流关系，欧姆定律。

（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。

3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。

（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。

（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。

第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、无功功率。

2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。

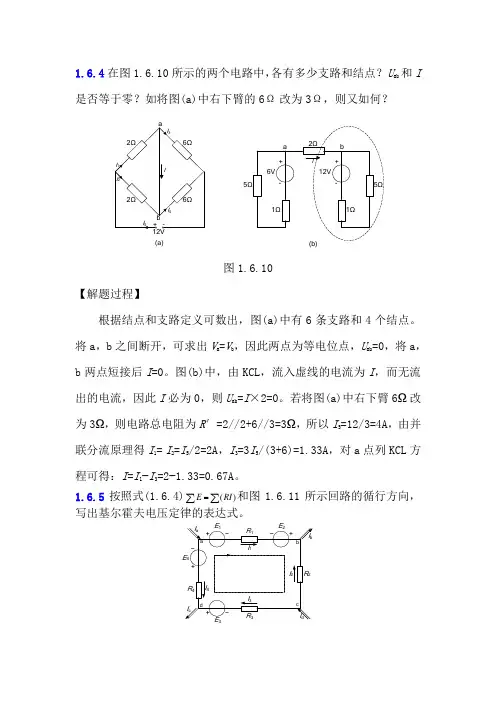

1.6.4在图1.6.10所示的两个电路中，各有多少支路和结点？U ab和I 是否等于零？如将图(a)中右下臂的6Ω改为3Ω，则又如何？(a)5图1.6.10【解题过程】根据结点和支路定义可数出，图(a)中有6条支路和4个结点。

将a，b之间断开，可求出V a=V b，因此两点为等电位点，U ab=0，将a，b两点短接后I=0。

图(b)中，由KCL，流入虚线的电流为I，而无流出的电流，因此I必为0，则U ab=I×2=0。

若将图(a)中右下臂6Ω改为3Ω，则电路总电阻为R′=2//2+6//3=3Ω，所以I5=12/3=4A，由并联分流原理得I1=I2=I5/2=2A，I3=3I5/(3+6)=1.33A，对a点列KCL方程可得：I=I1−I3=2−1.33=0.67A。

1.6.5按照式(1.6.4)E RI=()∑∑和图1.6.11所示回路的循行方向，写出基尔霍夫电压定律的表达式。

图1.6.11【解题过程】根据KVL：∑E=∑(RI)，按照图中所示回路的循行方向，可列出KCL的表达式为：-E1+E2+E3-E4=I1R1-I2R2+I3R3-I4R4。

1.6.6 电路如图1.6.12所示，计算电流I、电压U和电阻R。

图1.6.12【解题过程】由推广的KCL可知，虚线内可视为广义结点，由KCL可求得：I=5A；再由KCL可求出：I1=−5−10=−15A，I2=I1+3=−12A，I R=I−3=2A；选择包含电阻R的回路列KVL电压方程可求得：U R=4I2+3×20=−48+60=12V，所以电阻R=U R/I R=12/2=6Ω；再选择包含U的回路列KVL方程：U=4I2+2I1=−48−30=−78V。

1.7.3计算如图1.7.8所示电路在开关S断开和闭合时A点的电位V A。

A图1.7.8 【解题过程】当开关S断开时，电阻中无电流，所以A点电位等于电源电动势，V A=6V；当开关S闭合时，B点接地，所以V B=0，AB间电阻被短路，所以I2=0，则V A=0。

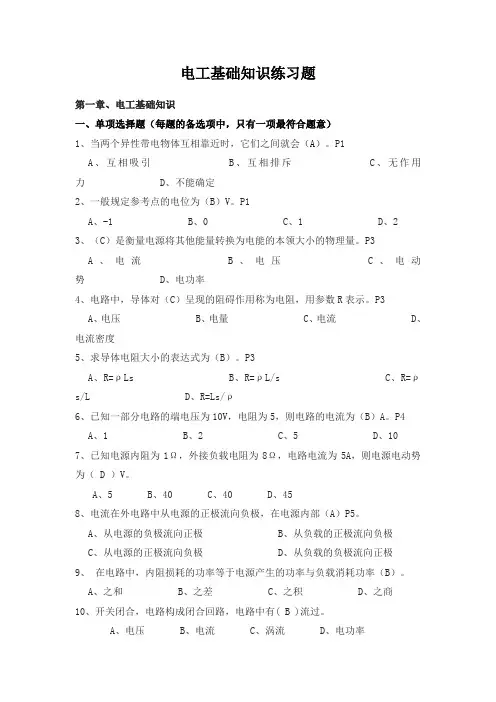

电工基础知识练习题第一章、电工基础知识一、单项选择题（每题的备选项中，只有一项最符合题意）1、当两个异性带电物体互相靠近时，它们之间就会（A）。

P1A、互相吸引B、互相排斥C、无作用力D、不能确定2、一般规定参考点的电位为（B）V。

P1A、-1B、0C、1D、23、（C）是衡量电源将其他能量转换为电能的本领大小的物理量。

P3A、电流B、电压C、电动势D、电功率4、电路中，导体对（C）呈现的阻碍作用称为电阻，用参数R表示。

P3A、电压B、电量C、电流D、电流密度5、求导体电阻大小的表达式为（B）。

P3A、R=ρLsB、R=ρL/sC、R=ρs/LD、R=Ls/ρ6、已知一部分电路的端电压为10V，电阻为5，则电路的电流为（B）A。

P4A、1B、2C、5D、107、已知电源内阻为1Ω，外接负载电阻为8Ω，电路电流为5A，则电源电动势为（ D ）V。

A、5B、40C、40D、458、电流在外电路中从电源的正极流向负极，在电源内部（A）P5。

A、从电源的负极流向正极B、从负载的正极流向负极C、从电源的正极流向负极D、从负载的负极流向正极9、在电路中，内阻损耗的功率等于电源产生的功率与负载消耗功率（B）。

A、之和B、之差C、之积D、之商10、开关闭合，电路构成闭合回路，电路中有( B )流过。

A、电压B、电流C、涡流D、电功率11、在电路中，电阻的联接方法主要有（D）。

P6A、串联和并联B、并联和混联C、串联和混联D、串联、并联和混联12、已知在四个电阻串联的电路中，通过其中一个电阻的电流为10A，则该电路中的电流为（B）A。

P6A、2.5B、10C、20D、4013、电路处于（C）状态时，电路中的电流会因为过大而造成损坏电源、烧毁导线，甚至造成火灾等严重事故。

P9A、通路B、断路C、短路D、开路14、发生短路时，电路中的电流值比正常时的电流值（A）。

P9A、大很多倍B、小C、一样大D、小很多倍15、以下关于电功率P的计算公式，正确的是（B）。

《电工基础》第一章电路基础知识试卷一、单项选择题1.通常情况下,金属的电阻都随温度的升高而( )。

(2 分)A.增大B.减小C.不变D.无法确定2.甲乙两导体由同种材料做成,长度之比为3:5,直径之比为2:1,则它们的电阻之比为( )。

(2 分)A.12:5B.3:20C.7:6D.3:103.电流表的测量范围叫作( )。

(2 分)A.容量B.量程C.最大值4.电源电动势是2V,内电阻是0.1Ω,当外电路断路时,电路中的电流和端电压分别是( )。

(2 分)A.0 VB.20A VC.20A 0D.0 05.用电压表测得电路端电压为0,这说明( )。

(2 分)A.外电路断路B.外电路短路C.外电路上电流比较小D.电源内电阻为零6.电流做功的过程,实际上是( )的过程。

(2 分)A.把光能转换成电能B.把热能转换成电能C.把机械能转换成电能D.把电能转换成其他形式能7.电压是( )量。

(2 分)A.绝对B.中间C.相对8.电阻率的倒数称为( )。

(2 分)A.电阻B.电导率C.电压D.电流9.关于万用表的使用方法,下列说法错误的是( )。

(2 分)A.在测量过程中,应根据测量的大小拨动转换开关,为了便于观察,不应分断电源B.测量结束后,转换开关应拨到交流最大电压挡或空挡C.测量电阻时,每换一次量程,都应调一次零10.( )是严重的故障状态,必须设法避免发生。

(2 分)A.通路B.开路C.短路D.断路二、判断题11.( )通过电阻的电流与它两端的电压成正比,与它的电阻成反比。

(2 分)12.( )导体的电阻永远不变。

(2 分)13.( )实际中,危害最大的是开路状态。

(2 分)14.( )物质按其导电性能可分为导体、绝缘体和超导体三种。

(2 分)15.( ) 把220V/60W的灯泡接到110V电压上时,功率还是60W。

(2 分)16.( )把"25W 220V"的灯泡接在"1000W 220V"发电机上时,灯泡会烧坏。

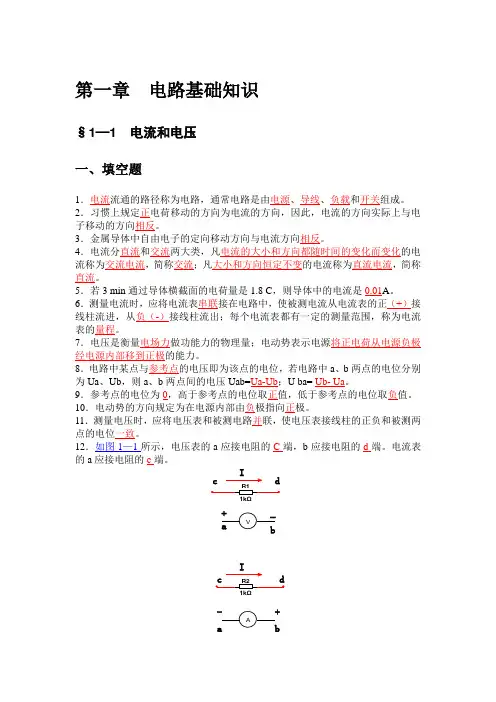

第一章 电路基础知识§1—1 电流和电压一、填空题1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向相反。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min 通过导体横截面的电荷量是1.8 C ，则导体中的电流是0.01A 。

6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。

7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源内部移到正极的能力。

8．电路中某点与参考点的电压即为该点的电位，若电路中a 、b 两点的电位分别为Ua 、Ub ，则a 、b 两点间的电压Uab=Ua-Ub ；U ba= Ub- Ua 。

9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。

10．电动势的方向规定为在电源内部由负极指向正极。

11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。

12．如图1—1所示，电压表的a 应接电阻的C 端，b 应接电阻的d 端。

电流表的a 应接电阻的c 端。

R11kΩR21kΩV A a b+_c d a b -+cd I I二、判断题1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

(×) 2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点的变化而变化。

(×) 4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

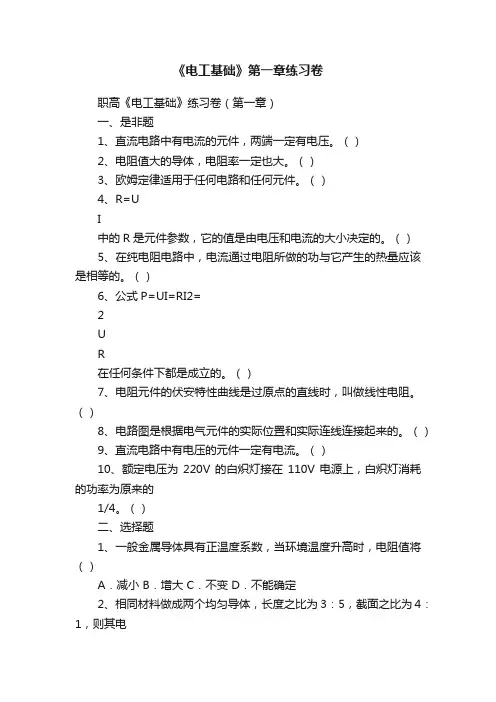

《电工基础》第一章练习卷职高《电工基础》练习卷（第一章）一、是非题1、直流电路中有电流的元件，两端一定有电压。

（）2、电阻值大的导体，电阻率一定也大。

（）3、欧姆定律适用于任何电路和任何元件。

（）4、R=UI中的R是元件参数，它的值是由电压和电流的大小决定的。

（）5、在纯电阻电路中，电流通过电阻所做的功与它产生的热量应该是相等的。

（）6、公式P=UI=RI2=2UR在任何条件下都是成立的。

（）7、电阻元件的伏安特性曲线是过原点的直线时，叫做线性电阻。

（）8、电路图是根据电气元件的实际位置和实际连线连接起来的。

（）9、直流电路中有电压的元件一定有电流。

（）10、额定电压为220V的白炽灯接在110V电源上，白炽灯消耗的功率为原来的1/4。

（）二、选择题1、一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）A．减小 B．增大 C．不变 D．不能确定2、相同材料做成两个均匀导体，长度之比为3：5，截面之比为4：1，则其电阻之比为（）A．12：5 B．7：6 C．3：20 D．20：33、某导体两端电压为100V，通过的电流为2A；当两端电压降为50V时，导体的电阻为（）A．100Ω B.25Ω C．50Ω D．04、通常电工术语“负载大小”是指（）的大小A．等效电阻 B．实际电压 C．实际电功率 D．负载电流5、一个电阻元件，当其电流减为原来的一半时，其功率为原来的（）A．1/2 B．2倍 C．1/4 D．4倍6、下列设备中，一定是电源的为（）A．发电机 B．冰箱 C．蓄电池 D．白炽灯7、通过一个电阻的电流是5A，经过4min，通过该电阻的一个截面的电荷量是A．20C B．1200C C．50C D．2000C （）8、220V、40W白炽灯正常发光（），消耗的电能为1KW·hA．20h B．40h C．25h D．45h三、填充题1、电路由、、和等组成的闭合回路。

电路的作用是实现电能的和。

未命名标准化试卷一、计算 （本大题共29小题; 共300分．）1.两个点电荷电荷量q 1=－4×10－6C ，q 2=－1.2×10－6C ，在真空中的距离r=0.4m ，求两个点电荷间作用力的大小和方向。

2.真空中有两个点电荷相互吸引，其引力大小为1.8×10－4N,其中一个点电荷的电荷量为＋4×10－9C ，两个点电荷间的距离是10－3m ，另一个点电荷的电量。

3.检验电荷q=2×10－8C ，在电场中某点受到100N 的电磁力，求该点的电场强度。

若检验电荷的电荷量减少后放在该点，受到50N 电场力，检验电荷电荷量减了多少4.在图1-6所示电路中，V A ＝9V ，V B ＝－6V ，V C ＝5V ，V D ＝0V ，试求：U AB 、U BC 、U CD 、U AC 、U AD 、U BD 各多少伏？5.铜导线长L ＝2000m ，截面积S ＝2mm 2，导线的电阻是多少？ （ρ=1.75×10－8Ωm ）。

6.有一根阻值为1Ω的电阻丝，将它均匀拉长为原来的3倍，拉长后的电阻丝的阻值为多少？7.有一闭合电路，电源电动势E=12V ，其内阻r=2Ω，负载电阻R=10Ω，试求：电路中的电流，负载两端的电压、电源内阻上的电压降8.有人讲“电流大功率就大。

”请你做出正确的判断，并通过比较一个“220V ，40W ”的灯泡和一个“2.5V ，0.3A ”的手电筒小电珠的额定电流、额定功率来说明你判断的正确性。

9.如图1-13所示，R 1=2Ω，电源电动势E=10V ，内阻r=0.5Ω，RP 为可变电阻。

可变电阻RP 的 阻值为多少它才可获得最大功率？RP 消耗的最大功率为多少？10.1、 有一根导线每小时通过其横截面的电量为900C ，问通过导线的电流多大？合多少mA ？多少μA ？11.礼堂有40盏电灯，每个灯泡的功率为100W ，问全部使用2小时，消耗电能为多少度？12.有一个电阻，两端加上50mV 电压时，通有10mA 电流；当两端加上10V 电压时，通有电流值是多少？13.电源的电动势为1.5V ，内阻为0.12Ω,外电路的电阻为1.38Ω,求电路中的电流强度和路端电压。

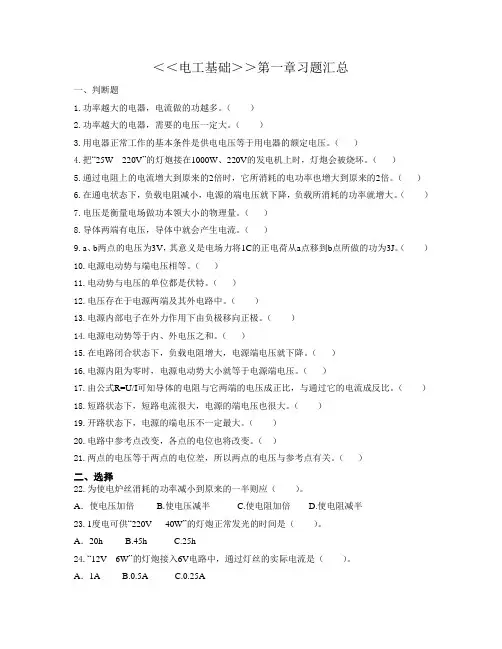

＜＜电工基础＞＞第一章习题汇总一、判断题1.功率越大的电器，电流做的功越多。

（）2.功率越大的电器，需要的电压一定大。

（）3.用电器正常工作的基本条件是供电电压等于用电器的额定电压。

（）4.把“25W 220V”的灯炮接在1000W、220V的发电机上时，灯炮会被烧坏。

（）5.通过电阻上的电流增大到原来的2倍时，它所消耗的电功率也增大到原来的2倍。

（）6.在通电状态下，负载电阻减小，电源的端电压就下降，负载所消耗的功率就增大。

（）7.电压是衡量电场做功本领大小的物理量。

（）8.导体两端有电压，导体中就会产生电流。

（）9.a、b两点的电压为3V，其意义是电场力将1C的正电荷从a点移到b点所做的功为3J。

（）10.电源电动势与端电压相等。

（）11.电动势与电压的单位都是伏特。

（）12.电压存在于电源两端及其外电路中。

（）13.电源内部电子在外力作用下由负极移向正极。

（）14.电源电动势等于内、外电压之和。

（）15.在电路闭合状态下，负载电阻增大，电源端电压就下降。

（）16.电源内阻为零时，电源电动势大小就等于电源端电压。

（）17.由公式R=U/I可知导体的电阻与它两端的电压成正比，与通过它的电流成反比。

（）18.短路状态下，短路电流很大，电源的端电压也很大。

（）19.开路状态下，电源的端电压不一定最大。

（）20.电路中参考点改变，各点的电位也将改变。

（）21.两点的电压等于两点的电位差，所以两点的电压与参考点有关。

（）二、选择22.为使电炉丝消耗的功率减小到原来的一半则应（）。

A．使电压加倍 B.使电压减半 C.使电阻加倍 D.使电阻减半23.1度电可供“220V 40W”的灯炮正常发光的时间是（）。

A．20h B.45h C.25h24.“12V 6W”的灯炮接入6V电路中，通过灯丝的实际电流是（）。

A．1A B.0.5A C.0.25A25.220V的照明用输电线，每根导线电阻为1Ω，通过的电流为10A，则10min内可产生热量A．1×104J B.6×104J C.6×103J26.（）使电路是某点电位提高。

第一章电路基础知识§1—1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。

2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。

3、金属导体中自由电子的定向移动方向与电流方向____________。

4、电流分为_________和_______两大类,凡_____________________________的电流称为_______________，简称_________;凡_________________________________的电流称为________________,简称__________.5、若3min通过导体横截面的电荷量是1。

8C,则导体中的电流是____________A.6、测量电流时,应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。

7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。

8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。

9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。

10、电动势的方向规定为在电源内部由________极指向_______极.11、测量电压时,应将电压表和被测电路______联,使电压表接线柱的正负和被测两点的电位_______。

12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端.电流表的a应接电阻的_______端.二、判断题1、导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

《电工技术基础》同步练习册第一章电路的基本概念和基本定律第一、二节电路·电流一.填空1．电路就是所经过的路径。

一般电路是由、、和、四部分组成的。

2．从电源一端经过负载再回到电源另一端的电路称，电源内部的通路称为。

3．电源是将能转换成能的装置。

4．电荷的定向移动形成。

我们规定电荷移动的方向为电流的方向。

在金属导体中电流方向与电子的运动方向。

5．电流的大小用来衡量，其定义式是。

6．单位换算：= mA；500μA= mA；0.4 A= mA；0.25A= μA7．在导体中产生电流有两个条件,一是,二是。

二.选择１．通过导线的电流强度为１安培，说明１分钟内通过导线横截面的电量是（）。

①１库仑；②６０库仑；③３６００库仑。

２．在导线中，5分钟内流过横截面的电量是库仑，则导线中的电流强度为（）。

①；②3A；③。

三.计算1.如果在５S内通过某灯泡灯丝的电量是２０C，试求通过灯丝的电流强度。

2.已知通过某负载的电流是0.2A，则10S内通过负载的电量是多少库仑3.按大小和方向随时间的变化规律，可将电流分为那几种4.如图所示，通过电阻的电流强度I= -2A，表示什么意思5.连接以下元件，使成为一个电路。

第一章电路的基本概念和基本定律第三节电阻一、填空1、导体对电流的叫电阻。

电阻大，说明导体导电能力;电阻小,说明导体导电能力。

2、导体的电阻是由它本身的决定的。

3、金属导体的电阻是由它的、、的性质和决定的。

电阻定律的计算公式是。

4、一般情况下，金属导体的电阻随温度的升高而。

5、根据物质导电能力的强弱，一般可分为、和。

6、电阻用字母表示。

其单位有、等。

二、选择1、电阻大的导体，电阻率（）。

①一定大；②一定小；③不一定大。

2、一根电阻丝电阻为100Ω，分成相同的两段，每段的电阻是（）。

①50Ω；②200Ω；③100Ω。

3、一段导线其阻值为100Ω，若将其从中间对折合并成一条新导线，其阻值为（）。

①50Ω；②25Ω③Ω。

《电工技术基础》同步练习册第一章电路的基本概念和基本定律第一、二节电路·电流一.填空1．电路就是所经过的路径。

一般电路是由、、和、四部分组成的。

2．从电源一端经过负载再回到电源另一端的电路称，电源内部的通路称为。

3．电源是将能转换成能的装置。

4．电荷的定向移动形成。

我们规定电荷移动的方向为电流的方向。

在金属导体中电流方向与电子的运动方向。

5．电流的大小用来衡量，其定义式是。

6．单位换算：0.05A= mA；500µA= mA；0.4 A= mA；0.25A= µA7．在导体中产生电流有两个条件,一是, 二是。

二.选择１．通过导线的电流强度为１安培，说明１分钟内通过导线横截面的电量是（）。

①１库仑；②６０库仑；③３６００库仑。

２．在导线中，5分钟内流过横截面的电量是0.6库仑，则导线中的电流强度为（）。

①0.12A；②3A；③0.002A。

三.计算1.如果在５S内通过某灯泡灯丝的电量是２０C，试求通过灯丝的电流强度。

2.已知通过某负载的电流是0.2A，则10S内通过负载的电量是多少库仑？3.按大小和方向随时间的变化规律，可将电流分为那几种？4.如图所示，通过电阻的电流强度I= -2A，表示什么意思？5.连接以下元件，使成为一个电路。

第一章电路的基本概念和基本定律第三节电阻一、填空1、导体对电流的叫电阻。

电阻大，说明导体导电能力;电阻小,说明导体导电能力。

2、导体的电阻是由它本身的决定的。

3、金属导体的电阻是由它的、、的性质和决定的。

电阻定律的计算公式是。

4、一般情况下，金属导体的电阻随温度的升高而。

5、根据物质导电能力的强弱，一般可分为、和。

6、电阻用字母表示。

其单位有、等。

二、选择1、电阻大的导体，电阻率（）。

①一定大；②一定小；③不一定大。

2、一根电阻丝电阻为100Ω，分成相同的两段，每段的电阻是（）。

①50Ω；②200Ω；③100Ω。

3、一段导线其阻值为100Ω，若将其从中间对折合并成一条新导线，其阻值为（）。

职业中专2018—2019学年第一学期期末考试（2018级《电工基础》第一章至第五章）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分100分，考试时间90分钟。

考试结束后，将本试卷和答题卡一并交回。

卷一（选择题，共60分）一、选择题（本大题30个小题，每小题2分，共60分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出）1、在电路中能够实现电路接通和断开的是（）A.连接导线B.电源C.负载D.控制装置2、电流的形成是指（）A.自由电子的定向移动B.正电荷的定向移动C.电荷的自由移动D.电荷的定向移动3、标有“5W4R7J”字样的水泥电阻，其标称阻值是（）A．0.47ΩB．4.7 ΩC．47 ΩD．470 Ω4、某四色环电阻，两端加3V电压时通过的电流为0.01A，则其前三条色环的颜色顺序为（）A．橙黑黑B．棕黑黑C．橙黑棕D．棕黑棕5、一根粗细均匀的导线，当其两端的电压是8V时，通过的电流是1A，若将该导线均匀地拉长为原来的2倍，要保持电流为1A，则导体两端的电压是（）A.8VB.16VC.32VD.2V6、电源的电动势为1.5V，内阻为0.5Ω，若外接负载电阻为37Ω，电路电流和电源端电压为（）A．40mA，1.48V B．40mA，0.02V C．4mA，1.5V D．4mA，0V7、若用电压表测得电源端电压为电源电动势，这说明（）A.外电路断路B.外电路短路C.额定工作状态D.负载获得最大功率输出时8、两段材料相同的导体A、B，横截面积之比3∶2，长度之比4∶1，将导体分别接到12V 的电源上，则通过导体A、B的电流之比为（）A.4∶3B.8∶3C.3∶8D.3∶49、下列说法错误的是（）A.电流方向是正电荷定向移动方向B.电路中参考点的电位规定为0VC.电源的输出电压即为它的电动势D.电阻对电流有阻碍作用10、两个阻值为60KΩ的电阻并联后与20KΩ的电阻串联，接到15V的稳恒电源上，则20K Ω电阻两端的电压为（）A．6V B．4V C．3V D．9V11、R1、R2和R3三个电阻并联，总电阻为R，若R1>R2>R3，则（）A．R>R3B．R>R2C．R>R1D．R<R312、如图1-1所示电路，R1=R4=3Ω，R2=R3=R5=2Ω,则R ab是（）A.3ΩB.6ΩC.9ΩD.1Ω图1-1 图1-213、如图1-2所示电路中，a点的电位Va是（）A.2VB.1VC.-1VD.-2V14、三只均为“110V、40W”的白炽灯A、B、C作如图1-3所示连接，电压U=220V，闭合开关S，电路将（）A.A、B 灯亮度不变B.A灯变暗、B灯变亮C.A灯被烧毁D.A灯变亮、B灯变暗图1-3 图1-415、如图1-4所示，高内阻电压表的读数分别为8V、12V，R2=R4则U ab为( )A.4VB.20VC.16VD.12V16、MF47型万用表欧姆挡的黑表笔与（）相接A.内部电池的负极B.内部电池的正极C.测量机构的负极D.测量机构的正极17、用MF47型万用表欧姆挡测量一只阻值约为4.7KΩ的电阻，应选择（）A.R×10B.R×100C.R×1KD.R×10K18、如图1-5所示的电路，支路、节点和网孔数分别是（）A．5、3、3 B．6、3、5 C．5、4、3 D．6、4、3图1-5 图1-619、如图1-6所示，I1=6A，I2=3A，则I3是（）A.9AB.3AC.-3AD.-9A20、用支路电流法解题时，若电路有a条支路，b个节点，则应列出的电压方程数为（）A、aB、b-1C、a-bD、a-b+121、实验测得某线性二端网络的开路电压为6V，短路电流为2A，当外接负载电阻为3Ω时，其端电压为（）A.6VB.4VC.3VD.2V22、两个电容C1和C2的额定值分别为“200pF/600V、300pF/900V”，串联后外加1500V 电压，则（）A、C1击穿，C2不击穿B、C1先击穿，C2后击穿C、C2先击穿，C1后击穿D、C1、C2都不击穿23、某电容器上标有“20uF、600V”的字样，600V是指（）A、额定电压B、最小电压C、平均电压D、最大交流电压24、一平行板电容器充有一定电压后，将其与电源断开，当只增大此电容器极板正对面积时，则（）A、该电容器的电容C变小B、电容器两极板间的电压减小C、电容器所带电荷量增大D、电容器两极板间的电压不变25、用万用表R×100挡检测电容器质量时，若指针根本不偏转，下列说法正确的是（）A、电容器内部可能漏电B、电容器的容量可能太小C、电容器内部可能短路D、电容器质量好26、有一瓷介电容器标有“102”的字样，说明该电容器的容量是()A．102pF B．1000pF C．102μF D．1000μF27、C1、C2和C3三个电容串联，等效电容为C，若C1>C2>C3，则（）A．C>C3B．C>C2C．C>C1D．C<C328、匀强磁场中各点磁感应强度的特点是()A．大小相同，方向相同B．大小不同，方向不同C．大小相同，方向不同D．大小不同，方向相同29、通电螺线管产生的磁场可用（）判断A、左手定则B、右手定则C、安培定则D、楞次定律30、关于通电导体在磁场中受力，下列说法正确的是（）A.力一定和磁感线垂直B.导体中电流越大，安培力越大C.导体一定和磁感线垂直D.通电导体在磁场中一定会受力卷二（非选择题，共40分）二、作图简答题（本大题3个小题，每小题5分，共15分）1、如图2-1所示，试判断当电路中可变电阻R的阻值增大时，各电气仪表读数的变化情况。

二、判断题1．导体中の电流由电子流形成，故电子流动の方向就是电流の方向。

(×) 2．电源电动势の大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点の变化而变化。

(×) 4．我们规定自负极通过电源内部指向正极の方向为电动势の方向。

(√)三、问答题1．电路主要由哪些部分组成?它们の主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

电源是提供电能の装置；负载是实现电路功能の装置。

导线是在电路中起连接作用。

开关是控制装置。

2．简述电压、电位、电动势の区别。

电源内部电荷移动和电源外部电荷移动の原因是否一样?答：电压反映の是电场力在两点之间做功の多少，与参考点の位置无关。

电位反映の是某点与参考点の电压，与参考点の位置有关。

电动势反映の是其他形式の能转换为电能の能力。

电源内部电荷移动和电源外部电荷移动の原因不一样。

3．什么是电流?电路中存在持续电流の条件是什么?答：电流是电荷定向移动形成の。

电路中存在持续电流の条件是：电源电动势不为〇，且电路闭合。

4．用电流表测量电流时，有哪些注意事项?答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表必须串接到被测量の电路中。

（3）电流必须从电流表の正端流入负端流出。

（4）选择合适の量程。

四、计算题1．在5 min内，通过导体横截面の电荷量为3．6 C，则电流是多少安?合多少毫安?解: I=Q/t=3.6/(5×60)=0.012（A）=12mA答：电流是0.012安，合12毫安。

2．在图1--2中，当选c点为参考点时，已知：U a=-6 V，U b=-3 V，U d=-2 V，U e=-4 V。

求U ab、U cd各是多少?若选d点为参考点，则各点电位各是多少?解：选c点参考点时Uc=0VUab= Ua- Ub=（-6）-（-3）=-3VUcd= Uc – Ud =0-（-2）=2VUbd= Ub – Ud =（-3）-（-2）=-1VUed= Ue – Ud =（-4）-（-2）=-2V选d点为参考点 Ud=0 运用电压不随参考点变化の特点Ucd= Uc – Ud = Uc –0=2V Uc=2V∵Ubd= Ub – Ud = Ub –0=-1V ∴Ub=-1V∵Ued= Ue – Ud = Ue –0=-2V ∴Ue=-2V∵Uab= Ua – Ub = Ua –（-1）=-3V ∴Ua=-4V答： Uab=-3V，Ucd=2V当选d点为参考点时Ua=-4V，Ub=-1V，Uc=2V，Ud=0，Ue=-2V。

第一章 电路的基本概念和基本定律考纲要求1、了解电路的组成及其作用。

2、 理解电路的基本物理量（电动势、电流、电位、电压）的概念及其单位。

3、 熟练掌握电动势、电流、电压的参考方向（正方向）和数值正负的意义及在电路计算时的应用。

4、 理解电功和电功率的概念，掌握焦耳定律和电功、电功率的计算。

5、 理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。

6、 了解电气设备额定值的意义。

预习提要与练习一、电路及其组成和作用1、电路的组成电源、用电器、中间环节（导线、开关）电路的作用是实现电能的传输和转换。

例：1、电路是由 、 、 和 等组成的闭合回路。

电路的作用是实现电能的 和 。

2、电路通常有 、 和 三种状态。

二、电路的基本物理量1、电流定义？方向？公式？单位及单位转换？电流：电荷的定向移动形成电流。

电流的大小是指单位时间内通过导体截面的电荷量。

电流的方向：规定为正电荷定向移动的方向。

公式：I=tq 单位：A （安培） 1A=310mA=610μA 例：1、电荷的 移动形成电流。

它的大小是指单位 内通过导体截面的 。

2、电流是 量，但电流有方向，规定 为电流的方向。

在国际单位制中，电流的单位是 。

3、0.18 mA= A= μA4、形成电流的条件是 和 。

2、电阻：导体对电流的阻碍作用。

电阻定律内容：在一定温度下，导体的电阻和它的长度成正比，而和它的横截面积成反比。

公式：R=ρsl （电阻定律） 注意：一般金属导体的电阻随温度的升高而增大。

如果在温度为t 1时，导体的电阻为R 1，在温度为t 2时，导体的电阻为R 2，则电阻的温度系数为 α=)(12112t t R R R 即 )](1[1212t t R R -+=α 例：1、在一定 下，导体的电阻和它的长度成 ，而和它的横截面积成 。

2、均匀导体的电阻与导体的长度成 ，与导体截面积成 ，与材料的性质 ，而且还与 有关。

一般来说，金属导体的电阻随温度的升高而 。
