FB-94型反光标线逆反射系数测量仪操作规程1.打开仪器开关(仪器面板处)。
这时表头数字为“000”,表明仪器内部电源已经接通,如果指示不是“000”,请用调零旋钮调整为“000”;2.打开仪器光门开关(仪器中间位置,旋钮拉出与机箱约30mm,切务硬拉),并同时校准:本仪器随带二块标准校正板,上面注明校准数据。
将仪器底部测量口放在标准板上面,(标准板有方向性,箭头指向行车方向),按下测量旋钮(仪器面板上的红色按钮)。
这时仪器将有数据显示。
如果不是给定的校准值,请调整校准旋钮,直到表头数据显示为标定值;3.如果校准零点有变化,再校准一下,直到显示正确为止;4.校准调零操作完成之后,将旋钮锁定,这时即可测量;5.测量时,仪器放置在标线上并与行车方向一致,按照反光标线测量技术要求,须选择5个点。
将每个点的测量结果记录,最后取算术平均值,即是标线的逆反射系数。
6.注意事项①仪器的光源在电流作用下会有微量变化,为了测量数据准确,开机后对仪器预热10分钟;②仪器有3个指示灯对仪器电源进行监控。
绿灯亮表示电源正常工作,红灯亮表示电源电压低,这时需要对仪器充电。
充电时如果黄灯亮,表示电已充足,可以进行测量;③本仪器随带一个充电器,充电时,仪器侧面有一个充电开关。
打开开关,指示灯点亮,表示已与内部电源接通。
这时接上充电器即可充电。
充电时间一般在3~4小时;④每次测量结束后,一定将光门按钮复位还原,并将仪器放入仪器箱内保存,防震、防水、防尘。
注意保护标准板的清洁,不要损伤;⑤仪器长期不用时,须对仪器蓄电池进行充电维护,防止电池活度减弱;⑥当仪器光门开关未打开时,如按下测量按钮,这时也会出现数据,这个数据是仪器光源的监控数据,与实际测量无关;⑦仪器如果出现故障,请及时与供货方联系,千万不要自行拆修,以免造成不必要的损伤;⑧仪器测量前需对黄、白二色分别标定。
突起路标逆反射测量仪使用说明1. 引言嘿,朋友们!今天咱们来聊聊一种神奇的工具——突起路标逆反射测量仪。
这玩意儿可不是个简单的测量器,它可是在夜间、雨天或者大雾天的“夜明珠”,帮助我们安全地行驶在路上。
是不是听起来很酷?如果你还不知道它的神奇之处,那就赶紧跟着我来,咱们一起揭开它的神秘面纱。
2. 突起路标逆反射测量仪的基本知识2.1 什么是逆反射测量仪?首先,逆反射测量仪可不是什么高大上的东西,简单来说,它就像是路标的小卫兵。
它能测量路标在夜间反射光线的效果,确保在黑暗中也能“闪闪发光”。
想象一下,如果你在深夜开车,前方有一个亮闪闪的路标,那种安全感,简直不要太爽!这就是它的魅力所在。
2.2 为啥要用这个仪器?这玩意儿的存在,不仅是为了让路标显得更“耀眼”,还真的是关乎安全。
你知道的,很多事故都是因为视线不清导致的。
而这个测量仪,就像是警察叔叔,帮助我们检查路标的反射性能。
让那些小路标在黑暗中能够毫无保留地发光,给我们行车提供指引,真是美滋滋!3. 使用步骤3.1 准备工作好啦,废话不多说,咱们直接上干货。
首先,你得确保你的仪器状态良好,电池充足,测量工具整齐。
然后,找个合适的地方,尽量是晚上或者阴天,这样效果最好,没什么比亲身体验更重要的了,对吧?3.2 测量过程1. 设置位置:将测量仪放在离路标1.5到2米的地方,注意保持水平。
不要让它像个调皮的小孩儿,东倒西歪。
2. 启动仪器:按下开关,等待几秒钟,屏幕会显示准备状态,像极了期待的孩子。
此时,你可以深呼吸,准备迎接测量的乐趣。
3. 开始测量:对准路标,轻轻按下测量按钮,仪器会自动记录反射值。
此时你可能会感受到一丝紧张,心里想着:“快点,让我看看我的路标表现如何!”4. 读取数据:测量完成后,仪器会显示数据。
此时,如果反射值符合标准,那真是太棒了,咱们可以安心过马路了!如果不合格,嘿,那就要考虑换个路标,别让小路标影响了大家的安全。
4. 注意事项4.1 安全第一在使用这个仪器的时候,安全可是一条红线。
逆反射系数检测仪的操作规程
1、仪器使用前应充足电。
2、仪器由显示仪表和检测器组成。
使用前将检测器与显示仪表连接。
3、开仪器侧面的电源开关,屏幕显示仪器名称及型号,然后自动进入选择界面
测试:仪器测试程序
校准:系统校准程序
查询:测试结果查询
系统:系统调较选项(仪器出厂前调较请勿随便操作该项)
按↑或↓键移动光标选择项目,按确定键执行选定项目。
4、将检测器放置在被测反光标识之上。
选择测试项,按确定键开始测试,等测试结果稳定后,可读取结果。
也可按确定键存储当前结果,系统可循环存储100组结果。
测试结束,按取消键返回项目选择界面。
5、若测试时有误差,选择校准项进行校准。
仪器出厂前已经计量校准。
如无标定条件,请勿随意调整。
6、选择查询项目,按确定键进入查询界面,此时显示本次测试结果,按左右键可以查询以前的测试记录。
按F1键联网发送当前查询结果。
按F2键清空所有测试结果。
7、联网说明:由RS232标准串口发往主机的测试结果为ASCII码,低位在前,高位在后。
波特率9600,数据位8位,停止位1位,无校验。
标志逆反射系数测定仪使用方法
标志逆反射系数测定仪是一种用来测量道路交通标志的反光性能的设备。
它能够定量地测定反射系数,以评估标志在夜间或恶劣天气条件下的可见性。
以下是关于标志逆反射系数测定仪使用方法的10条详细描述:
1. 准备工作:确保测量仪器完好无损,电量充足,并检查测量环境是否符合要求(如照明条件)。
2. 放置测量仪:将测量仪器放置于适当的位置,使其与要测量的交通标志保持一定距离,并保证仪器与标志面形成垂直角度。
3. 校准仪器:根据仪器说明书的指引进行校准,确保仪器的测量精度和准确性。
4. 开启仪器:按照仪器说明书的指引打开仪器开关,等待仪器完成启动和预热。
5. 确定测量距离:根据交通标志的尺寸和要求,确定测量距离。
确保标志在该距离上的测量精度和准确性。
6. 进行测量:将仪器的光束对准标志,并观察仪器的显示屏。
测量仪器会自动测定标志的反光强度,并显示结果。
7. 重复测量:为了提高测量的准确性,可以进行多次测量,然后取平均值作为最终结果。
8. 记录结果:将测量结果记录下来,包括测量时间、地点、标志名称、反光强度值等相关信息。
9. 分析结果:根据测量结果,对标志的反光性能进行评估。
比较测量结果与标准要求,判断标志是否需要更换或维护。
10. 整理设备:使用完毕后,及时清理和整理测量仪器,确保其正常使用和存放。
通过以上使用方法,标志逆反射系数测定仪可以帮助道路管理部门或交通安全机构评估道路标志的反光性能,并及时采取措施来确保道路交通的安全性。
逆反射系数测量仪使用方法以下是逆反射系数测量仪的使用方法:1.准备工作:a.检查测量仪是否处于工作状态。
确保电源已连接且正常工作,所有仪器连接均牢固。
b.准备需要测量的材料。
根据实验要求选择适当的材料,并将其清洁干净以确保准确的测量结果。
2.设置测量参数:a.打开测量软件并选择逆反射系数测量模式。
b.设置适当的光源参数,如波长、功率和极化角度。
c.选择适当的探测器参数,如增益、积分时间等。
3.校准仪器:a.放置一个标准参考样本在逆反射系数测量仪的样本台上。
b.使用测量仪器的校准功能,按照仪器使用手册中的说明进行校准操作。
这通常包括调整零点和增益,以确保获得准确的测量结果。
4.测量样品:a.将待测样品放置在测量仪器的样本台上。
b.调整样本台的位置和角度,以使样品与光源保持适当的距离和角度。
c.启动测量软件,并选择开始测量。
仪器将自动记录样品的逆反射系数。
5.数据分析和处理:a.接收测量仪器输出的原始数据。
b.使用专门的数据分析软件,对测量数据进行处理和分析,以得出样品的逆反射系数。
c.根据实验要求绘制相应的图表,并分析结果以得出结论。
6.清理工作:a.在测量完成后,及时关闭测量仪器并断开电源。
b.将样品从样本台上取下,并将其妥善储存。
c.清理测量仪器的各个部分,包括镜头、样本台等,确保它们干净并无任何杂质。
注意事项:-在操作逆反射系数测量仪时,要避免将电源和光源暴露在水或潮湿环境中,以防止损坏仪器。
-在测量时,要确保样品表面光洁平滑,避免任何污垢或划痕对测量结果产生干扰。
-所选的参考样本应具有已知的逆反射系数。
可以使用官方提供的标准样本,或者根据实验需要自行准备标准样本。
-进行测量时,要关注仪器的自动指示和警报,确保操作正确并及时解决任何问题。
总结:逆反射系数测量仪是一种用于测量材料光学反射特性的仪器,通过准备工作、设定测量参数、校准仪器、测量样品、数据分析和处理以及清理工作等步骤,可以获得准确的逆反射系数测量结果。
逆反射系数检测仪操作规程23.1检验标准1)《机动车安全检验项目和方法》GB 38900-20202)《机动车运行安全技术条件》GB 7258-20173)《车辆尾部标识板》GB 25990-20104)《货车及挂车车身反光标识》GB 23254-200923. 2主要用途用于检测车身反光标识、尾部标志板的反光性能。
23. 3判定标准目测逆反射系数偏小时,使用专用检验仪器,应符合标准GB 25990-2010《车辆尾部标识板》、GB 23254-2009《货车及挂车车身反光标识》要求。
23. 3. 1. GB 25990-2010《车辆尾部标识板》:标志板的色度性能23. 3. 1.1回复反射材料或装置23. 3. 1. 1. 1使用相当于GB/T 3978规定的D65光源照射,以照射角为45° ,法线方向测量(45/0照明和观测条件),反射光的色坐标应位于表11-1中4点所用成的四边形区域内:23. 3. 1. 1. 2使用符合GB/T 3978规泄的A光源照射,以邛2二0°照射和法线方向测量,如果有镜而反射效应,则以仇二±5° , %二0°照射,以20’观察角测量。
反射光的色坐标应位于表11-2中4点所囤成的四边形区域内。
23.3.1.2红色的荧光材料23. 3. 1. 2. 1使用相当于GB/T 3978规立的九光源照射,以照射角为45°,法线方向测量(45/0 照明和观测条件),反射光的色坐标应位于表11-3中4点所囤成的四边形区域内:23. 3. 1.3标志板的光度性能23. 3. 1. 3. 1回复反射材料或装宜的回复反射系数R'(单位:cd./lx •m'),应至少如表11-4 所示。
23. 3. 2. 1白色、红色反光膜的色品坐标和亮度因子应在表11-6规泄的范围内。
反光膜(0。
和90°方向)的逆反射系数R'应不低于表11-7规左的值。
标志逆反射系数测定仪使用方法引言:标志逆反射系数测定仪是一种用于测量材料的逆反射系数的仪器。
逆反射系数是一个材料反射光线的能力的度量,它对于许多应用非常重要,例如交通标志和材料表面的可见性评估。
本文将介绍标志逆反射系数测定仪的使用方法,以帮助用户正确操作该仪器。
一、仪器准备1. 确保标志逆反射系数测定仪处于工作状态,电源已连接并打开。
2. 检查仪器的各个部件是否完好,如光源、检测器等。
3. 准备待测材料,确保其平整、干净,没有损坏或污渍。
二、仪器设置1. 将待测材料放置在测定仪的样品台上,并固定好。
2. 调整仪器的测量参数,如测量波长、光源强度等,以确保测量的准确性和稳定性。
三、测量步骤1. 打开仪器的测量程序,选择逆反射系数测量模式。
2. 仪器会发出一束光线,并记录逆反射光线的强度。
在测量过程中,确保待测材料与光线的垂直方向保持一致。
3. 仪器会自动计算逆反射系数并显示结果。
根据需要,可以保存测量结果或进行进一步分析。
四、测量注意事项1. 在进行测量之前,确保测量环境光线较暗,以避免干扰测量结果。
2. 确保待测材料表面干净,没有灰尘、油脂等污染物。
3. 在进行测量时,避免触摸待测材料,以免留下指纹或其他痕迹。
4. 在测量结果不稳定或异常时,可以重新调整仪器设置并重新测量。
五、结果解读1. 标志逆反射系数的测量结果通常以百分比或分贝(dB)表示,表示材料反射光线的能力。
2. 较高的逆反射系数表示材料具有更好的反射性能,适用于需要高可见性的应用。
3. 根据具体的应用需求,可以根据测量结果选择合适的材料。
六、仪器维护1. 定期清洁标志逆反射系数测定仪的各个部件,以确保测量的准确性和稳定性。
2. 在长时间不使用时,注意保护仪器,避免灰尘、湿气等对仪器的影响。
结论:标志逆反射系数测定仪是一种用于测量材料逆反射系数的重要工具,它可以帮助用户评估材料的可见性和反射性能。
通过正确的使用方法,我们可以获得准确的测量结果,并根据需要选择合适的材料。

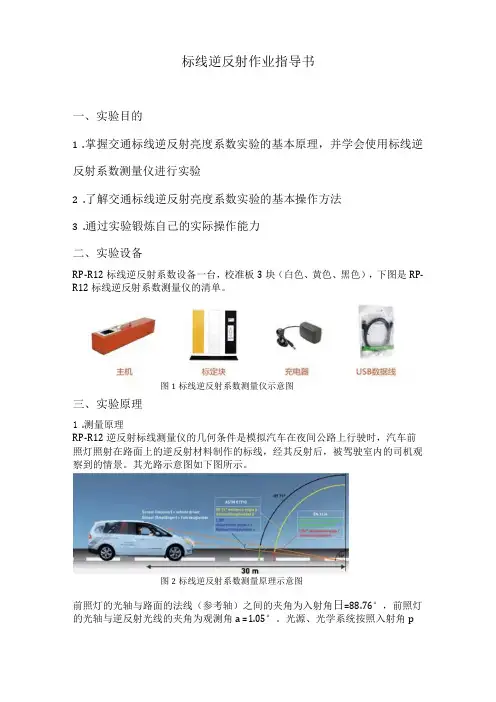

标线逆反射作业指导书一、实验目的1.掌握交通标线逆反射亮度系数实验的基本原理,并学会使用标线逆反射系数测量仪进行实验2.了解交通标线逆反射亮度系数实验的基本操作方法3.通过实验锻炼自己的实际操作能力二、实验设备RP-R12标线逆反射系数设备一台,校准板3块(白色、黄色、黑色),下图是RP-R12 标线逆反射系数测量仪的清单。
图1标线逆反射系数测量仪示意图三、实验原理1.测量原理RP-R12逆反射标线测量仪的几何条件是模拟汽车在夜间公路上行驶时,汽车前照灯照射在路面上的逆反射材料制作的标线,经其反射后,被驾驶室内的司机观察到的情景。
其光路示意图如下图所示。
图2标线逆反射系数测量原理示意图前照灯的光轴与路面的法线(参考轴)之间的夹角为入射角日=88.76°,前照灯的光轴与逆反射光线的夹角为观测角a =1.05°。
光源、光学系统按照入射角p投向标线,被测标线的尺寸为300义60mm,从标线反射的光线按照1.05°的观测角。
,发射至装有V (入)滤光器内被探测收集,并被处理后的测量值在显示器上显示,即为逆反射系数R’测量值。
2.主要参数。
仪器的观测角度a=1.05°,入射角度0=88.76°,互补角度为1.24°。
光源色温:2856K±50K (CIEA光源)。
探测器为硅二极管+ V (入)矫正器,经滤光器修正后符合CIE标准光度观测者光谱光视效率V (入)的要求。
逆反射系数R,的测量范围0-1999 mcd•m-2•1x-1。
电池连续工作时间:,30小时。
数据储存:500条测试信息O屏幕:3.5” , 320x240 (LCD)。
电源供应锂电池供电O防护等级:IP54。
使用温度:0°C ~+50°CO储藏温度:-30°C ~ +85°CO操作湿度:0 ~ 100%,无结露O净尺寸:705mm x 135mm x 135 mm,O含包装尺寸:880mm x 285mm x 255 mm"O包装箱:高端仪器箱四、标线逆反射系数要求公路工程质量检验评定标准第一册土建工程(JTG F80/1—2017)GB/T 16311—20091 1、正常使用期间,反光标线的逆反射亮盘数应满足夜间视认要求。

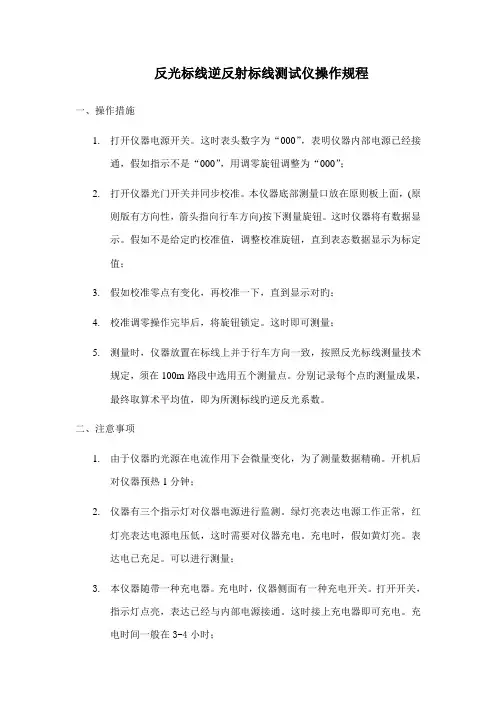

反光标线逆反射标线测试仪操作规程一、操作措施1.打开仪器电源开关。
