时 基 上 升 计 数 模 式 波 形
时 基 下 降 计 数 模 式 波 形
DSP原理与应用
2009年12月24日
18
时 基 增 减 计 数 模 式 ，
如果(TBCTL[PRDLD] = 1)则立即装入模式选择, 则读写TBPRD寄 存器直接改变激活寄存器。
本页已使用福昕阅读器进行编辑。 福昕软件（Ｃ）２００５－２００９，版权所有， 仅供试用。
DSP原理与应用
2009年12月24日
13
§7.1.4 时基计数器同步
每个ePWM模块都有一个同步输入(EPWMxSYNCI)和一个同步输 出 (EPWMxSYNCO). 第一个ePWM1的同步输入来自外部引脚。每个 ePWM模块可以设置成使用或忽略同步脉冲输入。如果TBCTL [PHSEN] 位置位，则当具备下列条件之一时，ePWM模块的时基计数 器将自动装入相位寄存器(TBPHS)的内容。 同步输入脉冲EPWMxSYNCI：
TBCTL[PHSDIR = 0]
减 计 数 同 步 事 件
DSP原理与应用
2009年12月24日
19
时 基 增 减 计 数 ，
TBCTL[PHSDIR = 1]
在 同 步 事 件 到 达 时 增 计 数
DSP原理与应用
2009年12月24日
20
§7.1.6 计数器比较子模块
DSP原理与应用
2009年12月24日
和单次（one-shot）控制. 一个控制条件可以使PWM输出强制为高，低，或高阻逻辑电平. 所有事件都可以触发CPU中断，启动ADC开始转换。 可编程事件有效降低了在中断时CPU的负担。 PWM高频载波信号对于脉冲变压器门极驱动非常有用。
本页已使用福昕阅读器进行编辑。 福昕软件（Ｃ）２００５－２００９，版权所有， 仅供试用。
DSP原理与应用
200事 件 比 较 波 形
DSP原理与应用
2009年12月24日
23
在 减 计 数 模 式 式 下 的 事 件 比 较 波 形
DSP原理与应用
2009年12月24日
24
DSP原理与应用
2009年12月24日
25
DSP原理与应用
DSP原理与应用
2009年12月24日
2
ePWM
多 个 模 块 结 构 框 图
DSP原理与应用
2009年12月24日
3
ePWM模块的子模块和信号连接
模块相关信号说明如下：
DSP原理与应用
2009年12月24日
4
PWM 输出信号 (EPWMxA and EPWMxB) (x=1…6) 通过IO引脚输出PWM信号. Trip-zone 信号 (TZ1 to TZ6).
– 计数增模式:用于非对称PWM –计数器减模式:用于非对称PWM – 计数增-减模式 :用于对称PWM 配置与另一个ePWM模块的时基相位关系.
通过硬件或软件同步不同模块之间的时基定时器
在同步事件之后配置时基计数器的方向（增或减） 配置仿真器（emulator）终止DSP时时基计数器的行为. 指定ePWM模块同步输出源 :
这些输入信号警告ePWM模块有外部故障发生。设备的每个模块都可以 配置成使用或者忽略任何故障区信号（Trip-zone）。这些信号可以设置为 通用IO外设的异步输入。 基于时间的同步输入信号 (EPWMxSYNCI)和输出 (EPWMxSYNCO)信号.
同步信号雏菊花形将ePWM模块连接在一起。每个模块可以配置成使用 或忽略其同步输入信号。产生到引脚的时钟同步输入和输出信号只能是 ePWM1 (ePWM module #1)。 ePWM1的同步输出信号 EPWM1SYNCO 也连接到第一个增强捕获单元eCAP1模块的SYNCI. ADC start-of-conversion signals (EPWMxSOCA and EPWMxSOCB).
21
计数器比较操作说明： 计数比较子模块用于产生两个独立的比较事件基或两个比较寄存器
1. CTR=CMPA: 时基计数器等于计数比较A寄存器（TBCTR=CMPA） 2. CTR=CMPB: 时基计数器等于计数比较B寄存器（TBCTR=CMPB） 对于增计数或减计数模式，每个周期每个事件仅发生一次。对于增减模式， 如果比较值位于0－TBPRD之间，每个周期每个事件发生两次。
2009年12月24日
26
§7.1.7 动作限定子模块
动作限定子模块在波形构造过程中和PWM产生中具有重要作用。 他决定哪个事件转换成各种动作类型，从而在EPWMxA 和 EPWMxB输 出要求的波形。
动作限定子模块具有以下作用： （1）限定和产生动作（置位、清除、反转）:
– CTR = PRD:时基计数器等于周期 (TBCTR = TBPRD). – CTR = Zero:时基计数器等于零 (TBCTR = 0x0000) – CTR = CMPA:时基计数器等于比较计数器A (TBCTR = CMPA) – CTR = CMPB:时基计数器等于比较计数器B (TBCTR = CMPB) （2）当这些事件同时发生时，管理优先级。 （3）当时基计数器增计数和减计数时提供独立的事件控制。
四 死区（Dead-band ，DB) 。控制传统的高低开关互补死区关系 指定输出上升沿延时值
指定输出下降沿延时值 完全旁路死区模块，这种情况下PWM波形无任何改变通过
DSP原理与应用
2009年12月24日
9
五 PWM载波（PWM-chopper，PC) 创建载波频率. 载波脉冲列内第一个脉冲的脉宽
– 同步输入信号 – 时基计数器等于零 – 时基计数器等于计数器比较器 B (CMPB) –无输出同步信号产生
DSP原理与应用
2009年12月24日
8
二 计数器比较（Counter-compare ，CC) 。指定输出 EPWMxA 或 EPWMxB 的PWM占空比 指定EPWMxA or EPWMxB何时开关动作
–强制EPWMxA和 EPWMxB为高 –强制EPWMxA 和 EPWMxB为低 –强制EPWMxA和EPWMxB 为高阻态 –配置EPWMxA 和 EPWMxB忽略任何故障控制（ trip）动作条件 配置ePWM如何响应每个故障控制（ trip-zone）引脚: – 一次 – 周期循环 使能故障控制（ trip-zone）起止中断 完全旁路故障控制模块（ trip-zone module）
每个ePWM模块有两个ADC开始转换信号（每个ADC转换序列一个） 任何ePWM模块都可触发任何一个序列。哪个事件触发ADC开始转换,可以 在事件触发子模块中可以设计。
外设总线（Peripheral Bus） 外设总线是 32-bits宽，允许16-bit和32-bit方式写入 ePWM 寄存器文件。
DSP原理与应用
2009年12月24日
14
同步连接模式1
同步连接模式2
DSP原理与应用
2009年12月24日
15
§7.1.5 多个ePWM模块时基时钟锁相
TBCLKSYNC位可以用于全局同步所有ePWM模块的 时基时钟。当TBCLKSYNC = 0时,所有的ePWM模块时基 时钟停止（默认状态）。 当TBCLKSYNC = 1时,在 TBCLK信号的上升沿所有的ePWM时基时钟模块开始。 为了精确同步TBCLK，TBCTL的比例因子位必须设置相 同。正确的ePWM时钟使能过程如下： 1. 分别使能各个ePWM模块时钟。 2. 设置TBCLKSYNC = 0。停止所有的ePWM模块的时基。 3. 配置比例因子值（prescaler）和期望的ePWM模块。 4.设置TBCLKSYNC = 1.
12
§7.1.3 时基周期影像寄存器
激活寄存器（Active Register） 激活寄存器控制硬件，负责硬件动作发生（cause）或唤醒(invoke)
影像寄存器（ Shadow Register） 影像寄存器为激活寄存器缓冲或提供临时保存位置。对硬件没有直
接的控制。在特定时刻影像寄存器内容转移到激活寄存器。这样阻止 由于寄存器被软件移步修改造成的冲突或错误。 时基周期寄存器影像模式:
第二个和后续的脉冲占空比
完全旁路PWM载波模块，这种情况下，PWM波形无任何改变通过 六 故障区（Trip-zone ，TZ)。配置ePWM模块响应一个trip-zone信号，所有的
trip-zone信号或者忽略trip-zone引脚信号。 指定当故障发生时的下列故障控制动作（trip action）:
DSP原理与应用
The Technology & Applications of DSP
北京交通大学 电气工程学院 郝瑞祥
haorx@
本页已使用福昕阅读器进行编辑。 福昕软件（Ｃ）２００５－２００９，版权所有， 仅供试用。
§7.1 F28335的PWM控制
每个ePWM模块都支持下列特性: 精确的16位时间定时器，可以进行周期和频率控制。 两个PWM输出(EPWMxA and EPWMxB) 可以用于下面的控制 – 两个独立的PWM输出进行单边控制 – 两个独立的PWM输出进行双边对称控制 – 一个独立的PWM输出进行双边非对称控制 与其它ePWM模块有关的可编程超前和滞后相控。 在一个循环基础上的硬件锁定（同步）相位关系。 独立的上升沿和下降沿死区延时控制 可编程控制故障区（ trip zone）用于故障时的周期循环控制（ trip）
当检测到输入同步脉冲时,相位寄存器值装入计数寄存器(TBPHS－ >TBCNT). 这种操作发生在下一个有效时基时钟沿 软件强制同步脉冲:

合集下载

外文翻译---TI TMS320F28335 技术手册

外文翻译---TI TMS320F28335 技术手册

外文翻译---TI TMS320F28335 技术手册外文翻译---TI TMS320F技术手册概述本文是对TI TMS320F技术手册的外文翻译。

TMS320F是德州仪器（Texas Instruments）推出的高性能数字信号处理器（DSP）芯片。

该技术手册提供了有关该芯片的详细信息，包括特性、功能和应用等。

技术特性TMS320F芯片具有以下主要技术特性：- 高性能：内置的DSP核心采用32位浮点运算单元，能够处理高性能数字信号处理任务。

- 高集成度：芯片集成了丰富的外设模块，包括多个模拟和数字接口、PWM模块、通讯接口等，满足多种应用的需求。

- 低功耗：采用先进的低功耗设计，有效降低系统的能耗。

- 快速开发：提供完善的开发工具和软件支持，帮助开发人员快速完成设计和开发。

应用领域TMS320F芯片在以下应用领域具有广泛的应用：- 工业自动化：用于控制系统、机器人、传感器网络等。

- 电力电子：用于交流/直流变换器、电机控制等领域。

- 通信系统：用于高性能无线通信、基站控制等。

- 汽车电子：用于汽车电控系统、车载娱乐等。

操作和编程本技术手册提供了详细的操作和编程指南，以帮助用户熟悉和使用TMS320F芯片。

其中包括如何配置芯片和外设模块、如何进行编程和调试等内容，方便用户快速开始项目开发。

总结TI TMS320F技术手册提供了对该高性能DSP芯片的全面介绍。

通过阅读本手册，用户可以了解该芯片的技术特性、应用领域和操作编程等方面的知识，为设计和开发项目提供支持和指导。

以上就是对TI TMS320F28335技术手册的简要翻译，如有疑问，请查阅原始文档。

(仅供参考)F28335 EPWM设置(同步功能)

(仅供参考)F28335 EPWM设置(同步功能)

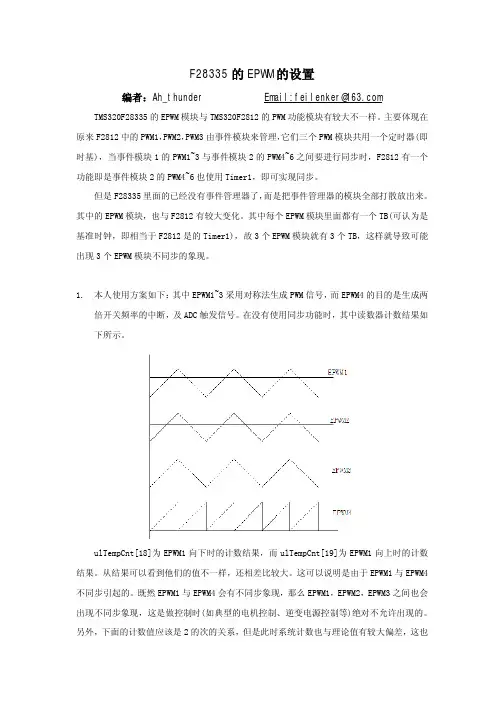

F28335的EPWM的设置编者：Ah_thunder Email:feilenker@ TMS320F28335的EPWM模块与TMS320F2812的PWM功能模块有较大不一样。
