平衡重式叉车稳定性研究

麦克纳姆轮平衡重式AGV叉车的总体设计与研究【摘要】本文主要对麦克纳姆轮平衡重式AGV叉车的总体设计与研究进行了探讨。

在分析了研究背景和研究意义。

接着在分别介绍了麦克纳姆轮技术概述、平衡重式AGV叉车设计原理、主要设计参数分析、系统控制策略以及实验验证。

在总结了总体设计优势并展望了未来。

通过本文的研究，可以为麦克纳姆轮平衡重式AGV叉车的设计与应用提供参考，进一步推动智能物流设备的发展和应用。

【关键词】麦克纳姆轮、平衡重式AGV叉车、总体设计、研究背景、研究意义、技术概述、设计原理、设计参数分析、系统控制策略、实验验证、总体设计优势、未来展望1. 引言1.1 研究背景目前关于麦克纳姆轮平衡重式AGV叉车的研究仍处于起步阶段，对其总体设计及运行原理的系统研究尚不完善。

有必要进行深入的研究，以探索麦克纳姆轮平衡重式AGV叉车在实际应用中的潜力和优势，为其进一步推广和应用提供理论指导和技术支持。

本文旨在对麦克纳姆轮平衡重式AGV叉车的总体设计与研究进行系统探讨，为相关领域的研究工作提供参考，促进自动化物流技术的发展和应用。

1.2 研究意义通过对麦克纳姆轮技术和平衡重式AGV叉车设计原理的深入研究，可以为相关领域的研究和应用提供技术支撑和理论指导。

通过对主要设计参数和系统控制策略的分析，可以为提升叉车性能和稳定性提供参考和指导，推动叉车技术的发展和应用。

通过实验验证和总体设计优势的分析，可以为工程实践和应用提供可靠的技术支持，为智能物流和制造业的发展提供有力保障。

本文对麦克纳姆轮平衡重式AGV叉车的总体设计与研究具有积极的意义和价值，对促进物流自动化和智能制造具有重要的推动作用。

2. 正文2.1 麦克纳姆轮技术概述麦克纳姆轮技术是一种重要的机器人运动技术，其通过利用特殊的轮子设计和控制算法，可以实现机器人在极限条件下灵活精准地移动。

麦克纳姆轮通常由一个轮子上装有特殊斜向安装的滚轮组成，这种设计能够使机器人在不改变方向的情况下实现平移和旋转运动，从而增加机器人的灵活性和机动性。

平衡重式叉车整机试验方法平衡重式叉车整机试验方法主要包括以下步骤：1. 试验前准备：检查叉车的各种技术文件和随机配件是否齐全，核对产品合格证、制造厂名称、产品型号、产品编号、出厂日期等，并对叉车进行全面外观检查。

2. 装配调整质量检查：检查叉车各总成、部件、附件、附属装置及随车工具的完整性，关键部位紧固件的紧固程度及蓄电池叉车和蓄电池的车体间的绝缘电阻等，各总成润滑油及润滑点的润滑、密封状况，液压系统及泊管接头的密封状况，蓄电池单体在蓄电池箱中、蓄电池在车架中以及电池系统接线的牢固程度等。

3. 磨合：在叉车进行试验之前，使运动件摩擦副配合良好，以保证叉车发挥正常的性能，避免不正常的磨损或损坏。

磨合期间叉车应在坡度较小的硬实的路面上行驶。

4. 空载试验：将叉车行驶到指定场地，进行空载试验，检查转向系统、传动系统、制动系统、操纵系统、电器系统是否可靠、正常，不得有异常声响。

5. 负载试验：在额定载荷下进行试验，检查叉车的装卸性能、转向性能、运行性能、动力性能等是否符合要求。

6. 稳定性试验：检查叉车的稳定性，包括在不同工况下的稳定性表现。

7. 能效试验：测试叉车的能效指标，包括燃油消耗率、机油消耗率等。

8. 制动性能试验：测试叉车的制动性能，包括制动距离、制动稳定性等。

9. 振动和噪声试验：测试叉车在不同工况下的振动和噪声水平，以评估其对操作员和周围环境的影响。

10. 安全性能试验：测试叉车的安全性能，包括护顶架安全性能、电气控制系统安全性等。

11. 环境适应性试验：测试叉车在不同环境条件下的适应性，如高温、低温、潮湿、沙尘等环境条件下的表现。

12. 可靠性试验：通过长时间、高强度的使用，测试叉车的可靠性，检查各部件的磨损和损坏情况。

13. 记录与报告：对试验过程中收集到的数据进行记录和分析，编写试验报告，对叉车的性能进行评价和总结。

以上信息仅供参考，具体操作可能需要根据具体情况进行适当调整。

如有疑问，建议咨询专业技术人员。

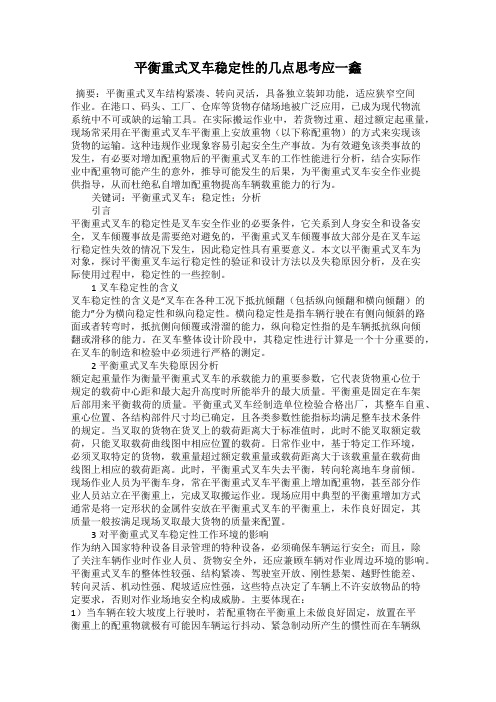

平衡重式叉车稳定性的几点思考应一鑫摘要：平衡重式叉车结构紧凑、转向灵活，具备独立装卸功能，适应狭窄空间作业。

在港口、码头、工厂、仓库等货物存储场地被广泛应用，已成为现代物流系统中不可或缺的运输工具。

在实际搬运作业中，若货物过重、超过额定起重量，现场常采用在平衡重式叉车平衡重上安放重物（以下称配重物）的方式来实现该货物的运输。

这种违规作业现象容易引起安全生产事故。

为有效避免该类事故的发生，有必要对增加配重物后的平衡重式叉车的工作性能进行分析，结合实际作业中配重物可能产生的意外，推导可能发生的后果，为平衡重式叉车安全作业提供指导，从而杜绝私自增加配重物提高车辆载重能力的行为。

关键词：平衡重式叉车；稳定性；分析引言平衡重式叉车的稳定性是叉车安全作业的必要条件，它关系到人身安全和设备安全，叉车倾覆事故是需要绝对避免的，平衡重式叉车倾覆事故大部分是在叉车运行稳定性失效的情况下发生，因此稳定性具有重要意义。

本文以平衡重式叉车为对象，探讨平衡重叉车运行稳定性的验证和设计方法以及失稳原因分析，及在实际使用过程中，稳定性的一些控制。

1叉车稳定性的含义叉车稳定性的含义是“叉车在各种工况下抵抗倾翻（包括纵向倾翻和横向倾翻）的能力”分为横向稳定性和纵向稳定性。

横向稳定性是指车辆行驶在有侧向倾斜的路面或者转弯时，抵抗侧向倾覆或滑溜的能力，纵向稳定性指的是车辆抵抗纵向倾翻或滑移的能力。

在叉车整体设计阶段中，其稳定性进行计算是一个十分重要的，在叉车的制造和检验中必须进行严格的测定。

2平衡重式叉车失稳原因分析额定起重量作为衡量平衡重式叉车的承载能力的重要参数，它代表货物重心位于规定的载荷中心距和最大起升高度时所能举升的最大质量。

平衡重是固定在车架后部用来平衡载荷的质量。

平衡重式叉车经制造单位检验合格出厂，其整车自重、重心位置、各结构部件尺寸均已确定，且各类参数性能指标均满足整车技术条件的规定。

当叉取的货物在货叉上的载荷距离大于标准值时，此时不能叉取额定载荷，只能叉取载荷曲线图中相应位置的载荷。

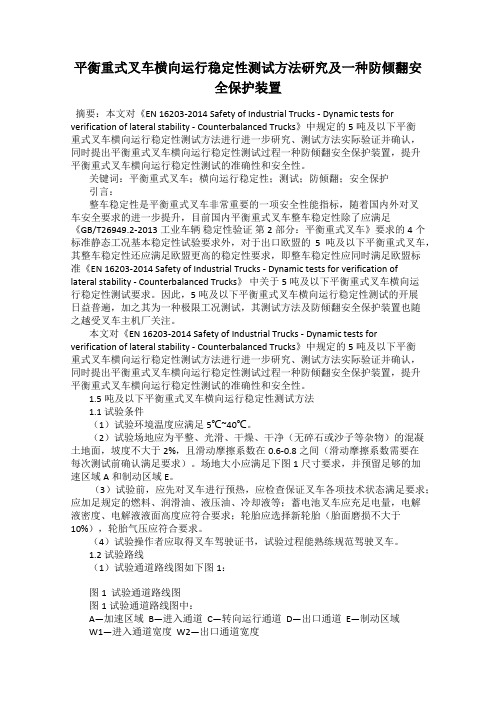

平衡重式叉车横向运行稳定性测试方法研究及一种防倾翻安全保护装置摘要：本文对《EN 16203-2014 Safety of Industrial Trucks - Dynamic tests for verification of lateral stability - Counterbalanced Trucks》中规定的5吨及以下平衡重式叉车横向运行稳定性测试方法进行进一步研究、测试方法实际验证并确认，同时提出平衡重式叉车横向运行稳定性测试过程一种防倾翻安全保护装置，提升平衡重式叉车横向运行稳定性测试的准确性和安全性。

关键词：平衡重式叉车；横向运行稳定性；测试；防倾翻；安全保护引言：整车稳定性是平衡重式叉车非常重要的一项安全性能指标，随着国内外对叉车安全要求的进一步提升，目前国内平衡重式叉车整车稳定性除了应满足《GB/T26949.2-2013工业车辆稳定性验证第2部分：平衡重式叉车》要求的4个标准静态工况基本稳定性试验要求外，对于出口欧盟的5吨及以下平衡重式叉车，其整车稳定性还应满足欧盟更高的稳定性要求，即整车稳定性应同时满足欧盟标准《EN 16203-2014 Safety of Industrial Trucks - Dynamic tests for verification oflateral stability - Counterbalanced Trucks》中关于5吨及以下平衡重式叉车横向运行稳定性测试要求。

因此，5吨及以下平衡重式叉车横向运行稳定性测试的开展日益普遍，加之其为一种极限工况测试，其测试方法及防倾翻安全保护装置也随之越受叉车主机厂关注。

本文对《EN 16203-2014 Safety of Industrial Trucks - Dynamic tests for verification of lateral stability - Counterbalanced Trucks》中规定的5吨及以下平衡重式叉车横向运行稳定性测试方法进行进一步研究、测试方法实际验证并确认，同时提出平衡重式叉车横向运行稳定性测试过程一种防倾翻安全保护装置，提升平衡重式叉车横向运行稳定性测试的准确性和安全性。

平衡重式叉车的介绍平衡重式叉车，又称平衡叉车、平衡式堆高机，是一种用于搬运、堆放、装卸和运输货物的重型机械设备。

它具有强大的搬运能力，能够在狭小的空间内灵活操作，是现代物流和仓储行业的重要设备之一、本文将从机器结构、工作原理、应用场景和使用注意事项等方面对平衡重式叉车进行详细介绍。

平衡重式叉车的机器结构复杂但功能齐全。

它由车身、叉臂、液压系统、动力系统、驾驶室和操作台等组成。

其中，车身是整个机器的核心部分，具有稳定性和承载能力，叉臂用于搬运货物，液压系统驱动叉臂上下移动和伸缩，动力系统提供动力驱动机器的移动，驾驶室和操作台用于控制机器的运行。

平衡重式叉车的工作原理基于机械和液压原理。

当驾驶员操作控制杆时，驱动系统将电能转化为机械能，通过主动桥、传动、行星轮、车轮等传动部件，驱动车身移动。

同时，液压系统将液压油转化为液压能，通过油缸、液压马达等液压部件，使叉臂上下移动和伸缩，实现对货物的搬运。

平衡重式叉车广泛应用于物流和仓储行业的各个环节。

首先，它可以用于搬运货物。

无论是在仓库内还是在生产线上，平衡重式叉车可以准确快速地将货物从A点搬运到B点，提高工作效率。

其次，它可以用于堆放货物。

叉臂的伸缩功能可以根据货物的高度作出相应调整，从而实现将货物堆放到指定位置的目的。

此外，平衡重式叉车还可以用于装卸货物。

通过在货车和叉车间的交替工作，将货物从货车上取下或放上，实现快速、高效的装卸操作。

最后，平衡重式叉车还可以用于运输货物。

它可以在仓库和工厂之间进行货物的运输，减少人工搬运和时间成本。

在使用平衡重式叉车时，需要注意以下几点。

首先，驾驶员必须具备专业的叉车驾驶证，并经过专门培训。

其次，驾驶员需要严格按照操作规程操作叉车，确保安全。

在行驶时，要保持适当的车速，避免急转弯和冲撞障碍物。

此外，要定期检查并维护叉车，确保其良好的工作状态。

最后，要根据具体的工作环境选用合适的型号和规格的叉车，并根据货物的重量和高度做出相应的调整。

徐州叉车重心及稳定性设计计算一、引言徐州叉车是一种用于搬运、堆垛及装卸货物的特种设备，广泛应用于仓储、物流、制造等行业。

叉车的重心及稳定性设计是确保叉车在工作中不发生倾覆或失控的关键因素之一、本文将针对徐州叉车的重心及稳定性进行设计计算。

二、叉车的组成与工作原理徐州叉车主要由底盘、弹簧悬挂装置、行驶齿轮、驱动轴、动力装置和叉臂等部分组成。

工作时，驾驶员通过操纵装置控制叉臂的升降、伸缩和倾斜，将货物装卸到指定位置。

三、叉车的重心计算叉车的重心位置对其稳定性至关重要。

通过合理的设计计算，可以确定叉车的重心位置。

1.载荷重心位置计算叉车的载荷重心位置是指货物在叉臂上的平衡点。

根据叉车的设计要求和实际情况，可以通过以下公式计算：载荷重心位置=（（货物质量1*货物位置1）+（货物质量2*货物位置2）+…+（货物质量n*货物位置n））/（货物质量1+货物质量2+…+货物质量n）其中，货物质量为每个货物的质量，货物位置为货物距离叉臂固定点的水平距离。

2.叉车本体重心位置计算叉车本体的重心位置是指除载荷外整个叉车的重心位置。

通常，根据叉车的设计参数和实际情况，可以通过以下公式计算：叉车本体重心位置=（叉臂重心位置*叉臂质量+底盘重心位置*底盘质量）/（叉臂质量+底盘质量）3.叉车整体重心位置计算叉车整体的重心位置是指叉车本体和载荷的重心位置。

可通过以下公式计算：叉车整体重心位置=（载荷重心位置*载荷总质量+叉车本体重心位置*叉车本体质量）/（载荷总质量+叉车本体质量）叉车的稳定性设计计算包括侧翻稳定性和前倾稳定性两个方面。

侧翻稳定性是指叉车在工作中不因侧翻而失去平衡的能力。

常用的侧翻稳定性判据是稳定系数（SC）。

稳定系数的计算公式如下：SC=轴距C/平均叉距M其中，轴距C为后轮中心到叉臂旋转中心的距离，平均叉距M为叉臂两个叉齿间的距离。

根据实际情况，侧翻稳定性的设计可参照相关标准和经验值，确定合理的稳定系数，以保证叉车在工作时具有足够的稳定性。

平衡重式叉车配重研究平衡重式叉车所具备的牵引特点、稳定性能以及动力特征等的参考指数都会受到其安装于尾部的平衡重块体积的制约。

以满足额定起升数额稳定的平衡式叉车的起重数额为目的，就需要有合乎要求的配重。

文章将对平衡式叉车的配重和桥荷率之间的联系作为探究着眼点，阐述了科学桥荷率确立的方法，继而确立最低配重的科学数值的测算法，最终用某企业3吨液力平衡重式叉车为实例分析并计算。

标签：平衡重;公式;材料;探究0前言平衡式叉车的前、后桥荷在它的综合重量中所占据的比重即为这种叉车的桥荷率和配重的关系桥荷率的内涵，这也是对这种叉车的牵引特点、稳定性能以及动力特征等进行探究的重要元素，其变动对平衡叉车有着重要的牵制。

配重也就是平衡重式叉车在运载物品的时候，后轮保证不脱离地面亦或保障不向前倾翻，进而需要在车辆的尾端安装保证平衡的模块，此时叉车的牵引特点、稳定性能以及动力特征等又会受到这种模块的制约。

具备着一定数额的起升重量的平衡式叉车，以贴近额定的起重数额为目的，就要求有相应的配重。

过高的配重，空载状况的叉车的后桥桥荷率就会过高，但是前桥荷率比较小的不科学情态也具备一定的优势：叉车满载运作在满足后桥具备充足的桥荷的状态下，具备比较稳定的运作特征；缺陷是：后桥荷率在空载时较高，扩大了轮胎的直径，运转的灵动行较差，整辆车的重量都过高，没有较高的价值性。

叉车在装载较满的情况下，会显现较小的配重以及前桥荷率较大，后桥荷率较小的不协调的情态，不过优势为：有着较强的前轮附着力量，较好的牵引特征，灵动的转向，轮胎在转向的时候所承受压力以及相应直径都不太大；缺陷是：满载时稳定性差，方向调整的时候会出现一些事故。

诚然，载荷相应的配置率受到配重数额的制约，同样也制约着整个车体的体积。

整个车体的整体机器性能的完善会受到科学桥荷率的制约，同时，这种桥荷率也能够促进配重得到科学的最低数值，进而将车的运作体积降低，将整个车的造价降到相应水准。

麦克纳姆轮平衡重式AGV叉车的总体设计与研究麦克纳姆轮平衡重式AGV叉车是一种基于麦克纳姆轮驱动的自平衡叉车，它具有良好的稳定性和灵活性，适用于仓库、工厂等多种场合的物料搬运。

在本文中，我们将对该叉车的总体设计与研究进行介绍。

一、总体设计1.车身结构该叉车整体呈矩形结构，由底盘、驱动系统、平衡系统、叉臂系统组成。

底盘采用钢制焊接，具有足够的强度和刚度，而驱动系统则由四个麦克纳姆轮和相应的电机、减速器组成。

平衡系统则由惯性传感器和控制系统组成，用于控制车身的倾斜和平衡。

2.驱动系统该叉车采用四个麦克纳姆轮进行驱动，每个麦克纳姆轮由一个电机和减速器组成。

麦克纳姆轮是一种由四个倾斜的车轮组成的驱动系统，可实现前后左右、旋转等多种运动方式。

这种驱动系统具有灵活性、高效性和精度性等多种优点，能够适应各种复杂的工作环境。

3.平衡系统平衡系统是该叉车的重要组成部分，它能够实现车身的自平衡，从而提高叉车的稳定性和安全性。

平衡系统主要由惯性传感器、控制器和执行器等部分组成。

惯性传感器用于检测车身的倾斜角度，然后通过控制器对电机进行相应的调整，从而实现车身的平衡。

4.叉臂系统叉臂系统是该叉车用于搬运物料的部分，它位于车身前部，并能够沿着垂直方向进行调整。

叉臂系统由叉臂、升降机构和控制器等组成。

叉臂用于支撑物料，在升降机构的带动下实现上升和下降操作。

控制器则用于控制升降机构的运动，从而实现叉臂的精确定位。

二、研究成果1.稳定性分析该叉车通过建立动力学模型和稳态方程，对其稳定性进行了分析。

研究结果表明，该叉车的驱动系统和平衡系统能够相互协调，实现车身的稳定运动。

在不同的路面和工作状态下，该叉车都能够保持稳定性和安全性，表现出优秀的工作效果。

2.性能测试该叉车进行了各项性能测试，包括载重能力、速度、操控性等方面。

测试结果表明，该叉车的载重能力达到1500kg以上，速度能够达到2m/s以上，同时操控性也达到了高水平。

研究成果证明了该叉车的性能和适用性，为其在实际工程应用中提供了科学的依据。

平衡重式叉车的操作稳定性与安全运行摘要：平衡重式叉车出现安全问题主要是因为在运行过程中稳定性失效造成的，所以保证其稳定性对于安全运行具有更重要的意义。

本文针对相关内容展开了综合性的讨论与分析，首先阐述了平衡重式叉车的操作稳定性，其次列举了影响叉车安全运行的因素，最后提供了预防叉车事故的基本方式。

希望通过针对相关内容的研究，能够获得更好的效果。

关键词：平衡重式叉车；操作稳定性；安全运行引言随着社会经济的不断发展，以人为本的观念已经成为工业生产中的第一标准，平衡重式叉车作为高效的运输设备，不仅可以提高整体生产效率，而且还能降低人工劳动的强度。

平衡重式叉车的稳定性是其安全作业的重要基础，关系到驾驶者和设备的安全。

在日常作业中，必须要绝对避免出现叉车倾覆问题。

在利用设备时，周围空间比较狭窄，却经常进行转弯或者是前进后退等，所以非常容易出现稳定性事故。

高性能的技术是保证叉车安全运行的基础，而要想使其处在良好的运行状态，必须展开日常检查工作，使其安全性不受影响。

1平衡重式叉车的操作稳定性1.1载荷与叉车稳定性在叉车底部有类似于跷跷板的结构，前轮发挥出支点的效果，而承载货物和后轮位置的自重则起到平衡作用。

如果荷载中心与前轮位置过远，其能够承载的重量则会降低，前端货物重量通过与前轮支点和后轮位置自重形成的体系能够处在平衡状态，所以需要重视荷载中心与载重量情况，通过保证叉车的稳定性，使其不会出现倾翻事故，借此提高叉车的稳定性。

1.2重心与叉车稳定性叉车的稳定性和叉车的载荷中心所构成的整体重心位置有关，荷载重心也就是货物的重心，在搬运不同货物的过程中，保证叉车的稳定性不受形状的影响，具有非常重要的意义，其与叉车稳定性荷载中心与叉车中心组合成的整体重心有非常直接的关系。

在没有承载重物的情况下，其稳定性与自身的重心有关，如果承载了货物，则与形成的总体重心有关。

如果荷载中心过于靠前或靠后，其整体重心也会出现变化。

1.3速度与叉车稳定性从物理学的角度可知，如果是静止的物体，在没有受到外力作用的情况下，能够保持稳定，而处在运动中的物体如果没有受到外力的作用，则保持相同的速度不断运行，这就是惯性的定义。
