医院直线加速器室专项施工方案超厚墙

医院建设工程直线加速器专项施工方案一、前言随着现代医学技术的不断发展，直线加速器在肿瘤治疗领域起到了至关重要的作用。

本文旨在对医院建设工程中直线加速器的专项施工方案进行详细介绍，确保施工过程安全高效，达到预期效果。

二、项目概况2.1 项目背景直线加速器是一种用于放射治疗的设备，对肿瘤患者的治疗具有重要意义。

本项目旨在在医院内建设直线加速器设备，提供更好的治疗服务。

2.2 项目目标•建设符合国家标准的直线加速器设备；•确保施工过程安全高效；•保证施工质量，达到预期效果。

三、施工方案3.1 施工准备工作•深入了解直线加速器设备的相关技术参数和安装要求；•确定施工周期和施工人员配备；•提前准备施工所需的材料和工具。

3.2 施工流程1.场地准备–清理施工现场，确保施工环境干净整洁；–根据设计图纸标定施工区域。

2.设备安装–按照设备安装说明书，进行设备组装和布置；–聘请专业技术人员进行设备调试，确保设备运行正常。

3.电气布线–安装设备所需的电气线路，确保电气设备正常运行；–进行电气设备的接地处理，保证设备安全。

4.通风系统安装–安装直线加速器设备所需的通风系统，确保设备散热正常。

5.验收与调试–进行设备验收和性能调试，确保设备运行稳定可靠；–保证设备符合相关标准要求。

3.3 施工注意事项•安全第一：在施工过程中，严格遵守安全规定，确保施工人员的人身安全；•环境保护：施工完成后，清理施工现场，妥善处理施工废弃物，做到环境友好。

四、总结本文对医院建设工程中直线加速器的专项施工方案进行了详细介绍，从施工准备到施工流程再到施工注意事项，都进行了全面阐述。

通过严格遵守施工流程和注意事项，可以确保直线加速器设备建设顺利进行，为医院的肿瘤治疗提供更好的装备和服务。

医院直线加速器室专项施⼯⽅案（超厚墙）医院直线加速器室专项施⼯⽅案(超厚墙)直线加速器室专项施⼯⽅案⽬录⼀、编制依据 (1)⼆、⼯程概况 (1)（⼀）基本概况 (1)（⼆）、结构特点 (2)（三）、施⼯重点及难点 (3)三、施⼯计划 (3)（⼀）、⼯期计划 (3)（⼆）、材料及设备计划 (4)四、施⼯⼯艺 (5)（⼀）、施⼯流程 (5)（⼆）、主要施⼯⼯艺选择 (5)（三）、模板⼯程施⼯⼯艺 (6)（四）、钢筋⼯程施⼯⼯艺 (13)（五）、混凝⼟⼯程施⼯⼯艺 (17)六、安全措施..................................................................... 错误!未定义书签。

（⼀）、安全管理组织机构................................................................ 错误!未定义书签。

（⼆）、安全管理措施........................................................................ 错误!未定义书签。

（三）、模板、⽀撑搭设和拆除安全措施........................................ 错误!未定义书签。

（四）、砼浇筑时对⽀模架的控制措施............................................ 错误!未定义书签。

（五）、⾼空作业的安全控制措施.................................................... 错误!未定义书签。

（六）、应急救援预案........................................................................ 错误!未定义书签。

六、劳动⼒计划................................................................. 错误!未定义书签。

医用直线加速器超厚防辐射混凝土施工工法医用直线加速器超厚防辐射混凝土施工工法一、前言医用直线加速器是一种常用的放疗设备，它发射出高能量射线对肿瘤进行治疗。

然而，放疗射线对人体其他组织也会造成辐射伤害，因此需要适当的防护措施。

超厚防辐射混凝土是一种具有较高密度和辐射防护性能的材料，能够有效阻挡放射线的透射。

本文将介绍医用直线加速器超厚防辐射混凝土施工工法，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点医用直线加速器超厚防辐射混凝土施工工法具有以下特点：1. 高密度：超厚防辐射混凝土具有较高的密度，能够有效阻挡放射线的透射。

2. 耐久性强：超厚防辐射混凝土材料具有较好的耐久性能，可长期保持辐射防护效果。

3. 施工灵活：施工时可以根据实际需求进行定制，灵活性高，能够适应不同场地和建筑结构的需求。

4. 施工周期短：采用专业施工工法，施工过程高效快速，能够大大缩短施工周期。

5. 可持续发展：超厚防辐射混凝土材料属于绿色环保材料，符合可持续发展理念。

三、适应范围医用直线加速器超厚防辐射混凝土施工工法适用于医院放射治疗中心、放射科等辐射防护工程。

它可以用于医用直线加速器放疗房间、隔离房间、控制室等区域，有效保护医务人员和患者免受放射线的危害。

四、工艺原理医用直线加速器超厚防辐射混凝土施工工法的工艺原理是在混凝土中加入辐射防护颜料或添加剂，从而提高混凝土的密度和辐射防护性能。

施工时通过调整混凝土的水灰比和掺入辐射防护材料，使得混凝土的辐射防护性能达到要求，并保证施工质量。

五、施工工艺医用直线加速器超厚防辐射混凝土施工工艺包括以下几个阶段：1. 基础处理：对施工场地进行清理，并进行基础处理，确保施工基础平整牢固。

2. 技术准备：准备所需的材料和机具设备，并针对施工工艺进行技术准备。

3.模板制作：根据设计要求制作混凝土模板，确保模板的尺寸和平整度符合要求。

医用直线加速器机房超厚混凝土如何施工华中科技大学协和深圳医院（南山医院）改扩建项目位于深圳市南山区南山大道及桃园路交接处，总建筑面积为 590000m²。

直线加速器机房设计在地下三层，共计 5 个直线加速器机房，包含 1 个MRLINAC 核磁共振直线加速器和 4 个高能直线加速器。

MR-LINAC直线加速器位于污水处理站东侧（轴号：2-B 轴 ~2-D 轴交 3-9 轴~2-1 轴），其余 4 个直线加速器与后装治疗机室相连，位于感染楼东侧（轴号：6/2-A 轴 ~8/2-A 轴交 3-9 轴 ~2-6 轴）。

MR-LINAC 核磁共振直线加速器机房面积约为210m²，直线加速器机房结构整体属大体积混凝土，结构尺寸及混凝土强度等级见表 1。

一工程重点、难点本工程的超厚混凝土体量较大，且医用直线加速器机房具有特殊性，混凝土如果出现的质量缺陷将对使用功能造成重大影响。

因此必须对混凝土的施工质量进行严格控制，同时又要考虑可操作性和技术可行性。

本工程重点及难点如下：第一，医用直线加速器机房内的高能电磁辐射在没有防护的情况下会给周边人员造成伤害。

为防止高能射线的泄漏，加速器室的混凝土结构应避免有射线能够穿透的混凝土裂缝。

为避免产生有害裂缝，须选用符合要求的抗渗水泥、选择恰当的连续浇筑措施，对混凝土工人进行振捣技术的培训，制定专项养护方案并严格执行。

第二，机房墙体及顶板为超厚墙板，且墙体浇筑高度较高，混凝土浇筑过程中，须保证混凝土振捣均匀、充分且不过振。

第三，混凝土厚度过大（最厚达 3.2m），须控制混凝土内外温差以避免裂缝产生。

第四，第四，混凝土浇筑方量大，因此须留设施工缝进行分次浇筑，施工缝留设部位必须为辐射薄弱部位，尤其是预留吊装洞口处的施工缝防辐射处理。

第五，不合适的混凝土浇筑方向及分层浇筑间隔时间会导致浇筑过程中产生冷缝，故确定混凝土最优浇筑方向及分层浇筑间隔时间尤为重要。

二主要施工安排及施工方法（一）施工准备阶段首先，本工程直线加速器混凝土应达到防辐射要求，对混凝土密实度及裂缝控制要求极高，因此须首先从混凝土原材料上进行控制。

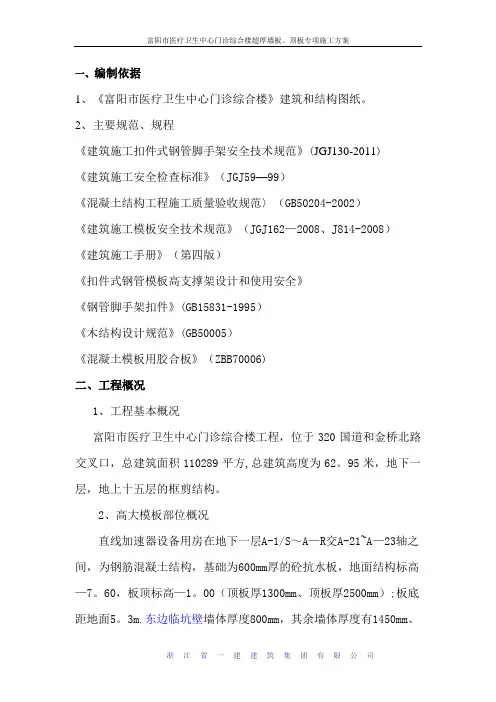

一、编制依据1、《富阳市医疗卫生中心门诊综合楼》建筑和结构图纸。

2、主要规范、规程《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《建筑施工安全检查标准》（JGJ59—99）《混凝土结构工程施工质量验收规范〉（GB50204-2002）《建筑施工模板安全技术规范》（JGJ162—2008、J814-2008）《建筑施工手册》（第四版）《扣件式钢管模板高支撑架设计和使用安全》《钢管脚手架扣件》(GB15831-1995）《木结构设计规范》(GB50005）《混凝土模板用胶合板》（ZBB70006)二、工程概况1、工程基本概况富阳市医疗卫生中心门诊综合楼工程，位于320国道和金桥北路交叉口，总建筑面积110289平方,总建筑高度为62。

95米，地下一层，地上十五层的框剪结构。

2、高大模板部位概况直线加速器设备用房在地下一层A-1/S～A—R交A-21~A—23轴之间，为钢筋混凝土结构，基础为600mm厚的砼抗水板，地面结构标高—7。

60，板顶标高—1。

00（顶板厚1300mm、顶板厚2500mm）;板底距地面5。

3m.东边临坑壁墙体厚度800mm，其余墙体厚度有1450mm、1300mm，局部2700mm厚。

1300mm厚顶板的恒荷载1。

3m×23。

5kN/m3=30。

55 kN/m2；2500mm厚顶板的恒荷载2.5m×23.5 kN/m3=58。

75 kN/m2；以上数值远远大于15 kN/m2,所以必须进行验算。

三、构件支撑体系的选择1、直线加速器的现浇砼顶板支撑体系的选择选用扣件式钢管满堂架支撑体系，Φ48钢管壁厚2.7mm以上；立杆横向间距300mm，纵向间距300mm；立杆步距1000mm;板底通过4m、6m、2m长的50×90mm木方与15mm厚木胶合板连接，木方横向间距200mm，木方直接放置在立杆顶托上。

架体坐落在400mm厚基础钢筋砼底板上，立杆直接放在砼底板上。

XXX医院直线加速器、伽马刀机房、超厚墙、板模板专家论证专项施工方案目录一、编制依据 (2)二、工程概况 (3)三、技术保证条件 (6)四、施工准备 (7)五、施工工艺流程 (11)六、施工方法 (11)七、超厚重晶石混凝土墙、顶板支模体系设计 (14)八、重晶石混凝土浇捣、养护 (21)九、质量控制 (22)十、安全措施 (25)十一、环保措施 (25)十二、施工安全保证措施 (26)十三、应急预案 (27)十四、直线加速器、伽马刀房间墙体、模板支撑体系计算书 (31)14.1 1550厚楼板模板JGJ 162-2008规范计算 (31)14.2 1550厚楼板模板JGJ 130-2011规范计算 (41)14.3 600厚楼板模板JGJ 162-2008规范计算 (52)14.4 600厚楼板模板JGJ130-2011规范计算 (62)14.5 2240墙模板GB50666-2011规范计算 (72)14.6 2240墙模板JGJ162-2008规范计算 (78)14.7 1550厚墙模板GB50666-2011规范计算 (85)14.8 1550墙模板JGJ162-2008规范计算 (91)14.9 900墙模板GB50666-2011规范计算 (97)14.10 900墙模板JGJ162-2008规范计算 (103)十五、附图 (109)附图1、放疗中心平面布置及周边环境 (109)附图2、加速器、伽马刀房立杆和墙的加固措施 (109)附图3、放疗中心砼浇筑平面图 (109)一、编制依据1、《解放军第148医院放疗中心》建筑和结构图纸。

2、主要规范、规程《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑施工安全检查标准》JGJ59-2011《混凝土结构工程施工质量验收规范》GB50204-2002(2011)版《建筑施工模板安全技术规范》JGJ162-2008《建筑施工手册》（第四版）《扣件式钢管脚手架安全技术规范》JGJ130-2011《钢管脚手架扣件》GB15831-2006《木结构设计规范》GB50005-2003《混凝土模板用胶合板》GB/T17656-2008二、工程概况内墙装饰白色乳胶漆、瓷砖、大理石防火设备室内外消火栓系统、火灾报警及消防联动系统机电系统简要描变配电室、电气动力、电气照明、智能建筑、通风空调、电梯述2、超厚模板部位概况直线加速器与伽马刀设备用房在放疗中心地下一层2-9/A-H轴之间，为钢筋混凝土结构，该部位属地下部分，根据设计要求，地下混凝土墙、柱、梁、板均采用C30砼，抗渗等级P6。

直线加速器房间超厚结构施工发布时间：2021-06-15T15:37:56.897Z 来源：《基层建设》2021年第6期作者：杨帆常炳尉陈祥辉张大伟万昊阳[导读] 摘要：高频直线粒子加速器通常就是指利用高频高速电磁场对高速粒子运动进行高频加速，同时被高频加速过的粒子连续运动到其轨迹上并作为一条直线的粒子加速器，其它的主要用途主要用于临床医学生物技术研究和后来用于进行恶性肿瘤诊断治疗。

中国建筑第八工程局有限公司上海市摘要：高频直线粒子加速器通常就是指利用高频高速电磁场对高速粒子运动进行高频加速，同时被高频加速过的粒子连续运动到其轨迹上并作为一条直线的粒子加速器，其它的主要用途主要用于临床医学生物技术研究和后来用于进行恶性肿瘤诊断治疗。

直线加速器房间超厚结构施工与普通结构施工的区别主要是在墙、板等结构方面的厚度。

由于超厚结构的恒荷载大于15KN/㎡，故其需要特定的施工设计方案。

直线加速器房间超厚结构施工与普通结构施工的区别主要是在墙、板等结构方面的厚度。

由于超厚结构的恒荷载大于15KN/㎡，故其需要特定的施工设计方案。

本文主要简单阐述直线加速器超厚结构施工方案。

关键词：直线加速器；超厚结构；施工直线板式加速器超厚模板建筑屋顶结构模板施工的技术重点及相关技术操作难点主要包括两个基本方面，一是采用直线板式加速器建筑屋顶板为超厚建筑模板，每平方米的自重几乎超出了国建质(2009)87号文《危险性较大的分部分项工程安全管理办法》中明确规定的大型分部分项建筑施工工程总负荷不超载15kn/㎡，模板建筑支撑工程属于自重超出一定施工规模的属于危险性较大的大型建筑工程，模板式建筑支撑施工系统在其施工设计和安装施工时都必须要定期进行重点安全监测，确保安全[1]。

二来这是因为直线式声波加速器本身由于具有很强的化学放射性，主要广泛适用于肿瘤临床医学治疗领域手术中的恶性肿瘤手术治疗，该手术部位的钢筋墙板基层厚度均匀的可以保持超过1m，属于比较大的小体积的优质钢筋混凝土，在后期施工中我们就常常需要对这些钢筋墙板进行一些重点养护控制，并且对其材料进行了人工配制、浇筑，采取到了专业的保温和防水养护管理措施，避免了钢筋混凝土工程产生的大量裂缝。

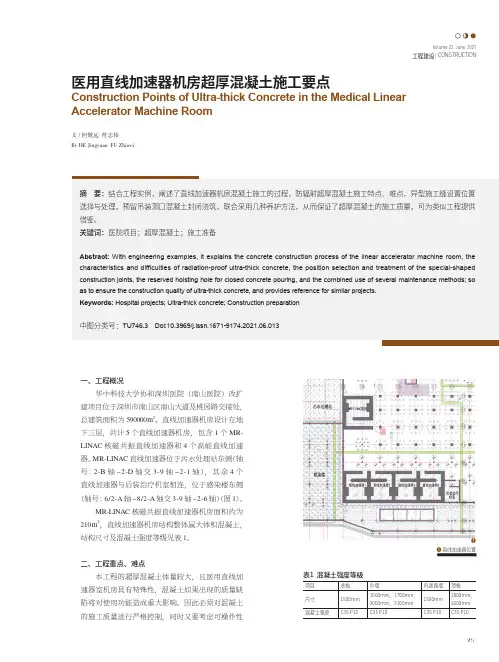

75工程建设 | CONSTRUCTION摘 要：结合工程实例，阐述了直线加速器机房混凝土施工的过程，防辐射超厚混凝土施工特点、难点，异型施工缝设置位置选择与处理，预留吊装洞口混凝土封闭浇筑，联合采用几种养护方法，从而保证了超厚混凝土的施工质量，可为类似工程提供借鉴。

关键词：医院项目；超厚混凝土；施工准备Abstract: With engineering examples, it explains the concrete construction process of the linear accelerator machine room, the characteristics and difficulties of radiation-proof ultra-thick concrete, the position selection and treatment of the special-shaped construction joints, the reserved hoisting hole for closed concrete pouring, and the combined use of several maintenance methods; so as to ensure the construction quality of ultra-thick concrete, and provides reference for similar projects. Keywords: Hospital projects; Ultra-thick concrete; Construction preparation中图分类号：TU746.3 Doi:10.3969/j.issn.1671-9174.2021.06.013医用直线加速器机房超厚混凝土施工要点Construction Points of Ultra-thick Concrete in the Medical Linear Accelerator Machine Room文/何敬远 符志伟By HE Jingyuan FU Zhiwei一、工程概况华中科技大学协和深圳医院（南山医院）改扩建项目位于深圳市南山区南山大道及桃园路交接处，总建筑面积为590000m 2。

直线加速器大体积混凝土专项施工方案
一、项目背景
直线加速器是一种用于医学放射治疗及科学研究的重要设备，其核心部件之一是大体积混凝土结构。

在建设直线加速器时，如何高效、精准地实施大体积混凝土施工成为关键问题。

二、施工准备
2.1 材料准备
•混凝土原材料：水泥、砂、碎石等
•钢筋：按设计要求预留，并保证钢筋质量
•模板支撑：确保模板稳固、平整
2.2 机械设备
•混凝土搅拌机、运输车等
•垂直运输设备：用于将混凝土运送至高空施工区域
2.3 人员配备
•施工队伍：具备相关经验和技能的施工人员
•安全人员：负责施工现场安全管理
三、施工流程
3.1 基础施工
1.土方开挖：按设计要求开挖基础坑
2.基础浇筑：将混凝土浇筑至基础坑内，并及时进行养护
3.2 结构施工
1.模板安装：根据设计要求安装模板
2.钢筋加工：将钢筋按设计要求加工、焊接
3.混凝土浇筑：采用振捣等方式保证混凝土均匀
4.后续处理：等混凝土初步凝固后进行表面整理、养护等工作
四、施工注意事项
1.施工现场应保持通风良好
2.严格按照设计要求进行施工
3.施工人员应做好安全防护措施
4.施工过程中注意混凝土养护工作
五、总结
本文围绕直线加速器大体积混凝土专项施工方案展开，从施工准备至施工流程再到施工注意事项都进行了较为详细的介绍。

通过本文的阐述，可以有效指导相关人员在大体积混凝土施工中的实际操作，保障直线加速器建设的顺利进行。
