钛及钛合金焊接方法

钛合金焊接方法
钛合金焊接是一种关键的工艺，通常需要采用适当的方法来实现良好的焊接质量和强度。

下面将介绍几种常见的钛合金焊接方法：
1. 氩弧焊（TIG焊接）：氩弧焊是一种常用的钛合金焊接方法。

在焊接过程中，使用惰性气体（如氩气）作为保护气体，以防止钛合金受到氧气和氮气的污染，从而保证焊缝的质量。

2. 焊丝电阻焊接：这种焊接方法适用于较薄的钛合金板材。

在焊接过程中，将焊丝夹紧在焊件之间，然后通过施加电流加热焊丝，使其熔化并与焊件形成焊缝。

3. 电弧气体保护焊（MIG/MAG焊接）：电弧气体保护焊是一
种快速且高效的焊接方法，常被用于焊接较大的钛合金构件。

在焊接过程中，焊枪会同时供应熔化的焊丝和保护气体，以防止氧气和氮气的污染。

4. 激光焊接：激光焊接是一种高精度的钛合金焊接方法，适用于较薄的构件或对焊接质量有高要求的应用。

在焊接过程中，激光束会高度集中地熔化焊缝的材料，从而实现焊接的目的。

在选择合适的焊接方法时，需要考虑钛合金的特性、焊接质量要求、成本等因素，并根据具体情况进行选择。

同时，在进行钛合金焊接时，需要严格控制焊接参数、保证焊接设备的稳定性和操作人员的技术水平，以确保焊接质量和安全性。

钛及钛合金的焊接方法嘿，咱今儿就来聊聊钛及钛合金的焊接方法。

你说这钛及钛合金啊，那可真是厉害的角色呢！就好像是一位武林高手，有着独特的本领。

先来说说钨极惰性气体保护焊吧，这就像是一位细心的工匠，一点一点地雕琢着作品。

它能提供稳定的保护，让焊接过程顺顺利利的，焊缝那叫一个漂亮。

你想想看，是不是就像在给钛及钛合金打造一件精致的外衣呀！还有熔化极惰性气体保护焊呢，这就像是一支勇往直前的先锋队，效率高高的。

它能快速地完成焊接任务，而且质量也很不错哦。

就好比是在战场上冲锋陷阵的勇士，果断又有力。

埋弧焊也不能落下呀，它就如同一个沉稳的大力士。

虽然动作可能没那么灵活，但一旦发力，那效果也是杠杠的。

能焊接厚板，让钛及钛合金的连接更加牢固。

那等离子弧焊呢，像是一个身怀绝技的高手，能在一些特殊情况下大显身手。

它可以焊接更复杂的形状，这可不是一般方法能做到的哟！在进行钛及钛合金焊接的时候，可得注意很多细节呢。

就像我们做饭一样，火候、调料都得恰到好处。

焊接的环境要干净，不能有杂质，这就好比我们吃饭不能有沙子咯牙呀！保护气体也得选对，不然就像战士没有了合适的武器，怎么能打胜仗呢？焊接的参数也要设置好，电流、电压这些可都不能马虎。

这就像给汽车加油，加少了跑不动，加多了也不行呀！而且焊工的技术那也是相当重要的，一个经验丰富的焊工就像是一位大师傅，能做出美味的菜肴一样，能焊接出高质量的焊缝。

总之啊，钛及钛合金的焊接方法各有各的特点和用处，我们得根据具体情况来选择。

就好像我们穿衣服，不同的场合要穿不同的衣服嘛。

只有选对了方法，注意了细节，才能让钛及钛合金发挥出它们最大的作用呀！你说是不是这个理儿呢？咱可不能小瞧了这些焊接方法，它们可是让钛及钛合金大显身手的关键呢！。

钛及钛合金焊接方法1.氙弧焊：氙弧焊是常用的钛及钛合金焊接方法之一，适用于板材和薄壁件的焊接。

该方法利用氙气的高温高能量电弧，将钛材料加热至熔点，通过填充金属焊丝或无填充物的方式进行焊接。

氙弧焊具有操作简单、成本低、焊缝质量高的优点。

2.电弧焊：电弧焊是另一种常见的钛及钛合金焊接方法，适用于较厚的钛合金构件的焊接。

电弧焊的原理是利用电弧产生高温将工件的两个部分熔化并结合。

根据焊接条件，电弧焊可分为手工电弧焊、气体保护电弧焊和等离子弧焊等。

3.激光焊：激光焊是一种高功率激光束对焊件进行加热并熔化的焊接方法，适用于对细小焊缝的高精度要求。

激光焊可以快速加热和冷却，焊缝热影响区较小，避免了材料的变形和裂纹产生，具有高效率、高强度和高质量的特点。

4.电子束焊：电子束焊是利用电子束对工件进行高能量密集的热源处理，将焊件熔化并结合的焊接方法。

电子束焊具有高焊接速度、狭窄的焊缝和小的热影响区等优势，适用于对高质量焊接的要求较高以及对焊接时间和能耗有限制的情况。

除了确认焊接方法外，还应注意以下几点：1.避免氧化：钛及钛合金容易与氧气反应生成氧化物，影响焊接质量。

在焊接过程中，应确保焊接区域与空气隔离，采用惰性气体如氩气或氦气进行保护。

2.确保焊接完整性：钛及钛合金焊接时，应确保焊缝的完整性，避免裂纹和未焊透等问题。

可采用预热、控制焊接速度和冷却等措施，以提高焊接质量。

3.选择适合的焊接材料：钛及钛合金焊接时，可以选择与基材相似或相近的填充材料，以确保焊缝的相容性和良好的焊接连接。

总之，钛及钛合金的焊接方法应根据具体的应用场景和要求进行选择。

通过合理的焊接方法和控制措施，可以确保焊接质量和连接强度，并最大程度地发挥钛及钛合金材料的优势。

钛及钛合金的焊接- 压力容器焊工培训教材钛及钛合金的焊接第一节钛及钛合金一、概述钛是一种银白色的有色金属，其主要物理性能到于表1•钛及钛合金的特点是具有较高的比重的强度，良好的塑性，韧性和较高的耐蚀性，尤其是对碱介质, 氯化物，硫化物，硝酸化合物，强腐蚀性气体（氯气、亚硫酸气、硫酸氢）等，具有很高耐蚀性（年腐蚀率在0.13mm以下），因此广泛应用于研究航天工业，化学工业,也用于制造船舶与海洋工程及火电，核电设备中的海水淡化装置及热交换器等.表1 钛与奥氏体不锈钢的物理性能二、钛及钛合金分类钛材分为工业纯钛和n含有稳定化元素的钛合金二大类。

工业屯钛根据其杂质（主要是氧和铁含量，以及由此而引起的强度差别分为TA0 TA1、TA2、TA3 等牌号它具有良好的耐蚀性塑性、韧性、和焊接性主要用作化学工业的耐蚀结构材料。

钛合金按所含稳定化元素形成不同的固熔相，又可分为a型钛合金a + B型钛合金和B型钛合金a型钛合金主要通过加入铝(Al),有的再加入中性元素锰(Sn)等进行固溶强化而形成，例如牌号为TA7 (Ti-5AI-2.5Sn钛合金。

a型钛合金的强度比工业纯钛高，具有良好的耐蚀性和焊接性能。

a + B型钛合金的组织，是以a型钛为与B型钛为基的两相固溶体组织结构。

它的特点是可通过热处理强化而得到高强度，因此，其力学性能可以在较宽的范围内变化，以适应不同的用途。

但是，随着其中的B相比例的提高，使焊接性能变差。

B型钛合金含有较高的B相稳定化元素，在一般的工艺条件下，其组织几乎全为B相，通过时效热处理，B型钛合金强度增高。

单一B相的B型钛合金，具有良好的加工硬化特性，常用作弹簧，销钉等物件，其缺点是低温脆性大，焊接性能差。

三、压力容器用钛及钛合金材料1、钛制焊接压力容器对钛材的要求钛制焊接压力容器，由于其使用制造和检验要求，因此，对用于钛制焊接压力容器的钛及钛合金材料，有它特殊的要求，主要有下列三方面：⑴ 制造容器用钛及钛合金材料应当具有良好的耐蚀性能、力学性能、焊接性能、成形性能及其他工艺性能。

钛及钛合金焊接指南钛合金具有密度低、比强度高、耐蚀性好、导热率低、无毒无磁、可焊接；广泛应用于航空、航天、化工、石油、电力、医疗、建筑、体育用品等领域。

(1)杂质污染引起的脆化由于钛的化学活性大，在焊接热循环的作用下，焊接熔池及高于350℃的焊缝金属和热影响区极易与空气中的氢、氧、氮及焊件、焊丝上的油污、水分等发生反应。

钛在300C以上快速吸氢，600℃以上快速吸氧，700℃以上快速吸氮，含碳量较多时，会出现网状TiC脆性相。

以上情况使钛及钛合金焊接接头塑性、韧性急剧降低导致焊接接头的性能变坏。

钛表面生成氧化膜的颜色与生产温度有关。

在200℃以下为银白色、300C时为淡黄色400C时为金黄色、500C和600℃时为蓝色和紫色，700 ~900℃为深浅不同的灰色。

可根据表面生成氧化膜的颜色来判断焊接过程未保护区的温度。

(2)焊接相变引起的性能变坏有两种同素异构的晶体结构，882C以上到熔点为体心立方晶格，叫β钛，882C以下为密排六方晶格，叫αo容器用钛中含β稳定元素很少，都是a铁合金。

这些钛在焊接高温下，焊缝及部分热影响区为β晶格，有晶粒急剧长大的倾向。

钛又具有熔点高、比热容大、热导率低等特性，因此焊接时高温停留时间较长约为钢的3~4倍，高温热影响区较宽，使焊缝和高温热影响区的β晶粒长大明显，会使焊接接头的塑性下降较多，因而钛焊接时，通常应采用较小的焊接热输入和较快的冷却速度以减少高温停留时间，减少晶粒长大的程度，缩小高温热影响区，减少塑性下降的影响。

(3)焊接区需采用惰性气体保护在高温下和空气中氧的亲和力非常强，在200℃以上的区域必须采用惰性气体保护，以避免氧化。

钛的弹性模量仅为碳钢的一半，在同样的焊接应力下，钛的焊接变形量会比碳钢大1倍。

因此焊接钛时，一般应用垫板及压板压紧工件，以减小焊接变形量。

(5)易产生气孔气孔是钦焊缝中常见的缺陷。

钛焊接中产生的气孔主要是氢气孔，也有CO气体形成的气孔。

钛及钛合金焊接技术摘要：随着我国社会生产力的快速发展，我国综合实力得到了显著的提高，科学技术也在发展中得到了不断地完善。

先进的焊接技术是能够降低材料的消耗以及减轻结构质量的有效途径。

本文对钛及钛合金焊接技术，钛及钛合金焊接特点进行了分析。

关键词：钛及钛合金；焊接技术；广义来讲，钛及钛合金是以建筑结构材料形式产生的，同时由于钛及钛合金密度小以及抗拉强度相对较高等特点现已倍受青睐。

而在300 摄氏度到 500 摄氏度的高温状态下，钛合金金属材料仍具有足够高的强度，并且钛及钛合金具有优良抗腐蚀性，被多用于船只建造。

随着产业结构的变化和科学技术的发展，先进的焊接结构是降低材料消耗、减轻结构质量的有效途径, 各种焊接技术将有着广阔的应用前景。

1.慨况钛及其合金具有优良的耐蚀性、小的密度、高的比强度及较好的韧性和焊接性，在航空、航天、造船、化工等工业部门中得到广泛应用。

钛属于多晶形材料，基本上决定了钛合金焊接时的行为。

适于钛及其合金的焊接方法有很多，但对焊接方法的分类国内外各有差异，把它分为 3 大类：族系法、一元坐标法和二元坐标法。

而最常用的族系法又分为 3 种：熔化焊接、固相焊接及钎焊。

钨极氩弧焊、等离子弧焊、电子束焊、激光焊等熔化焊接方式在钛及钛合金的焊接中应用广泛，在钛及钛合金的焊接中，钎焊适于焊接受载不大或在常温下工作的接头，对于精密的、微型复杂的及多钎缝的焊件尤其适用。

其他焊接方法如：高频焊、爆炸焊、摩擦焊、扩散焊等随着焊件的具体焊接情况而采用相应地焊接方法。

二、钛及钛合金焊接特点1.钛及钛合金的物理、化学性能。

钛的化学活性强，随着温度的增高，其化学活性也将迅速增大，并在固态下能强烈地吸收各种气体。

例如：将纯钛板加热到300℃时，在钛板表面就会吸附氢气；而加热至400℃时即吸收氧气；600℃吸收氮气。

含有氧、氮、氢等杂质元素的纯钛，焊接接头的强度显著提高，而塑性和韧性急剧下降。

钛的熔化温度高、热容量大、电阻系数大、热导率比铝、铁等金属低，所以钛的焊接熔池具有更高的温度、较大的熔池尺寸，热影响区金属在高温下的停留时间长，因此，易引起焊接接头的过热倾向，使晶粒变得十分粗大，接头的塑性显著降低。

钛及钛合金的焊接工艺一、常用钛及钛合金及其分类钛是一种活性金属，常温下能与氧生成致密的氧化膜而保持高的稳定性和耐腐蚀性。

钛及钛合金的最大优点是比强度大，综合性能优越。

钛合金首先在航空工业中得到应用，钛及钛合金具有良好的耐腐蚀性能；在化工、海水淡化、电站冷凝器等方面成功应用。

钛及钛合金按其退火态的组织分为α钛合金、β钛合金、α＋β钛合金三类，分别用TA、TB和TC表示。

在压力容器制作中，牌号为TA2的工业纯钛使用居多，使用状态一般为退火态。

二、钛及钛合金的焊接性1、间隙元素沾污引起脆化由于钛的活性强，高温下钛与氧、氮、氢反应速度很快。

氧和氮固溶于钛中，使钛晶格畸变，强度硬度增加，塑性韧性降低；而氢含量增加，焊缝金属的冲击韧性急剧降低，塑性下降较少；碳以间隙形式固溶于钛中，使强度提高，塑性下降，作用不如氮、氧显著，但碳量超过溶解度时，易于引起裂纹，因此钛及钛合金焊接时必须进行有效的保护。

2、焊接相变引起的性能变化对于常用的工业纯钛，其组织为α合金，这类合金的焊接性最好。

在用钨极氩弧焊填加同质焊丝或不加焊丝，在保护良好的条件下焊接接头强度可与母材等强度，接头塑性较差。

焊接接头塑性降低的主要原因有：①焊缝为铸造组织，它比轧制状态塑性低；②焊接时由于导热性差、比热小、高温停留时间长、冷却速度慢，易形成粗晶；③若采用加速冷却，又易产生针状α组织，也会使塑性下降。

3、裂纹由于钛及钛合金中杂质很少，因此很少出现热裂纹，只有当焊丝或母材质量有问题时才可能产生热裂纹。

由氢引起的冷裂纹是钛合金焊接时应注意防止的，例如选用氢含量低的焊接材料和母材，注意焊前清理，在可能的条件下，焊后进行真空去氢处理等。

4、气孔气孔是钛及钛合金焊接时最常见的焊接缺陷。

在焊接热输入较大时，气孔一般位于熔合线附近；而焊接热输入较小时，气孔则位于焊缝中部。

气孔主要降低焊接接头的疲劳强度，能使疲劳强度降低一半甚至四分之三。

影响气孔的主要因素是焊丝和坡口表面的清洁度，焊丝表面的润滑剂、打磨时残留在坡口表面的磨粒、薄板剪切时形成的粗糙的端面等等都可能使焊缝产生气孔。

钛合金的焊接简介钛合金是一种轻质、高强度、耐腐蚀的金属材料，被广泛应用于航空航天、医疗器械和化工等领域。

在钛合金制造过程中，焊接是一项重要的工艺，用于连接和固定各个零部件。

本文将介绍钛合金的焊接技术及注意事项。

焊接技术1. 氩弧焊氩弧焊是钛合金常用的焊接技术之一。

该技术使用惰性气体（如氩气）作为保护气体，避免热焊接区域与空气接触，减少氧化反应。

氩弧焊具有焊接速度快、热影响区小等优点，适用于较薄的钛合金板材。

2. 等离子焊等离子焊也是一种常用的焊接技术。

该技术利用高温等离子体将钛合金加热至熔点，然后通过施加力将需要焊接的零部件连接在一起。

等离子焊具有焊接强度高、熔池稳定等优点，适用于较厚的钛合金件。

3. 激光焊激光焊是一种高精度的焊接技术，适用于焊接细小部件和复杂形状的钛合金结构。

该技术利用激光束将焊接区域加热至熔点，在无接触的情况下进行焊接。

激光焊具有热影响区小、焊接精度高等优点，但设备成本较高。

注意事项在进行钛合金焊接时，需要注意以下事项：1. 清洁表面：在焊接前，需确保钛合金表面清洁无油脂、铁锈等杂质，以免影响焊接质量。

2. 使用纯净材料：选择纯净的钛合金焊接材料，以减少氧化反应和其他杂质的产生。

3. 控制焊接温度：钛合金的熔点较高，需要控制焊接温度在适当范围内，避免过高的温度影响焊接区域的性能。

4. 确保焊接质量：在焊接过程中，需确保焊接缝紧密、无气孔、无裂纹等质量问题。

5. 氩气保护：使用氩气等惰性气体进行保护，避免氧化反应和空气中的污染物进入焊接区域。

结论钛合金的焊接是一项重要的工艺，正确选择适合的焊接技术，严格控制焊接过程中的各项参数，可获得高质量的焊接结果。

在实际操作中，还需根据具体情况选择合适的焊接方法，并严格遵循相关安全操作规程，确保焊接过程的安全和质量。

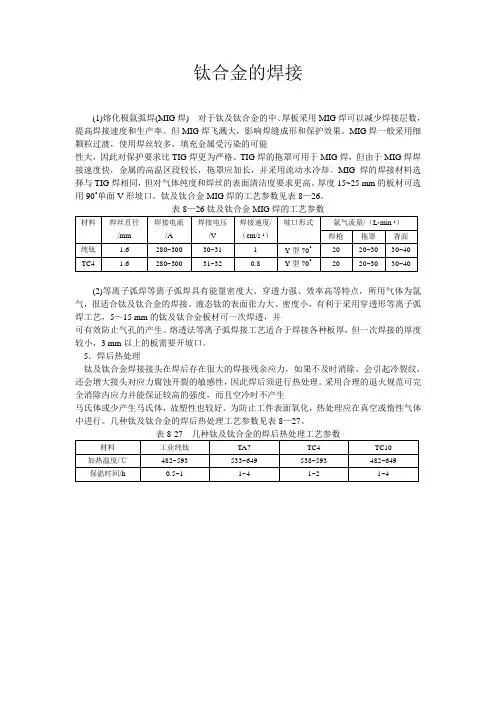

钛合金的焊接(1)熔化极氩弧焊(MIG焊) 对于钛及钛合金的中、厚板采用MIG焊可以减少焊接层数，提高焊接速度和生产率。

但MIG焊飞溅大，影响焊缝成形和保护效果。

MIG焊一般采用细颗粒过渡，使用焊丝较多，填充金属受污染的可能性大，因此对保护要求比TIG焊更为严格。

TIG焊的拖罩可用于MIG焊，但由于MIG焊焊接速度快，金属的高温区段较长，拖罩应加长，并采用流动水冷却。

MIG焊的焊接材料选择与TIG焊相同，但对气体纯度和焊丝的表面清洁度要求更高。

厚度15~25 mm的板材可选用90˚单面V形坡口。

钛及钛合金MIG焊的工艺参数见表8—26。

表8—26钛及钛合金MIG焊的工艺参数材料焊丝直径/mm 焊接电流/A焊接电压/V焊接速度/（cm/s-1）坡口形式氩气流量/（L·min-1）焊枪拖罩背面纯钛 1.6 280~300 30~31 1 Y型70˚20 20~30 30~40 TC4 1.6 280~300 31~32 0.8 Y型70˚20 20~30 30~40(2)等离子弧焊等离子弧焊具有能量密度大、穿透力强、效率高等特点，所用气体为氩气，很适合钛及钛合金的焊接。

液态钛的表面张力大、密度小，有利于采用穿透形等离子弧焊工艺，5～15 mm的钛及钛合金板材可一次焊透，并可有效防止气孔的产生。

熔透法等离子弧焊接工艺适合于焊接各种板厚，但一次焊接的厚度较小，3 mm以上的板需要开坡口。

5．焊后热处理钛及钛合金焊接接头在焊后存在很大的焊接残余应力，如果不及时消除，会引起冷裂纹，还会增大接头对应力腐蚀开裂的敏感性，因此焊后须进行热处理。

采用合理的退火规范可完全消除内应力并能保证较高的强度，而且空冷时不产生马氏体或少产生马氏体，故塑性也较好。

为防止工件表面氧化，热处理应在真空或惰性气体中进行。

几种钛及钛合金的焊后热处理工艺参数见表8—27。

表8-27 几种钛及钛合金的焊后热处理工艺参数材料工业纯钛TA7 TC4 TC10 加热温度/℃482~593 533~649 538~593 482~649保温时间/h 0.5~1 1~4 1~2 1~4。

钛材焊接正确方法钛及钛合金因其优良的性能被广泛应用于航空航天、石油化工、医疗等领域。

然而，钛及钛合金的焊接由于其特殊的物理和化学性能，如低的热导率、高熔点、化学活性高、焊接热影响区等，使得焊接过程变得相对复杂。

因此，掌握正确的钛材焊接方法至关重要。

本文将介绍钛材焊接的正确方法。

1. 选材和准备工作钛材焊接时，首先需要选择合适的焊材。

焊材应与母材的化学成分相匹配，以保证焊接接头的性能。

同时，焊材应具有良好的工艺性能，如适当的熔点和热导率，以保证焊接过程的稳定进行。

在焊接前，需要对钛材进行表面处理，以去除油污、锈蚀、涂层等杂质。

表面处理的目的是保证焊缝的洁净，防止焊缝中出现气孔、夹杂等缺陷。

2. 焊接方法选择钛材焊接方法有很多，如钨极氩弧焊（TIG）、等离子弧焊（PAW）、电子束焊（EBW）等。

选择合适的焊接方法应根据母材的厚度、焊接质量要求、生产效率等因素综合考虑。

一般来说，TIG焊适用于厚板焊接，PAW适用于薄板焊接，EBW适用于精密焊接。

3. 焊接参数控制在钛材焊接过程中，焊接参数的控制至关重要。

主要包括焊接电流、电压、焊速、氩气流量等。

这些参数的选择应保证焊缝成形良好，同时避免热影响区的过烧、软化等缺陷。

通常，焊接电流和电压应根据焊材的规格和母材的厚度进行调整，焊速应根据焊材的熔敷速度进行选择，氩气流量应根据保护效果进行调节。

4. 焊接过程控制钛材焊接过程中，应保持焊枪的稳定移动，避免焊缝中出现裂纹、未熔合等缺陷。

同时，应保持氩气的持续保护，防止焊缝氧化。

此外，应密切观察焊缝成形和热影响区的情况，及时调整焊接参数，保证焊接质量。

5. 焊后处理钛材焊接完成后，需要对焊缝进行清洗和热处理。

清洗的目的是去除焊缝表面的氧化皮、杂质等，保证焊缝的洁净。

热处理的目的在于消除焊接应力，细化晶粒，提高接头的力学性能。

通常，焊后需要进行一定的时效处理，以进一步提高接头的性能。

6. 焊接缺陷及处理方法钛材焊接过程中，可能会出现一些缺陷，如气孔、裂纹、未熔合、热影响区等。

钛合金的主要焊接方法钛合金是一种广泛使用的金属材料，被广泛用于航空航天、海洋工程、化工等领域。

其具有极高的强度、抗腐蚀、高温等特点，具有很好的应用前景。

由于钛合金的焊接性能较差，因此焊接过程中常常出现质量问题，因此只有选择正确的焊接方法，才能保证对于钛合金的加工质量和材料的使用寿命。

目前，钛合金的主要焊接方法有氩弧焊、激光焊、电子束焊和等离子弧焊等。

下面对这些焊接方法进行逐一介绍。

1.氩弧焊氩弧焊是钛合金常用的焊接方法之一。

其使用具有色素型或非色素型钨极，使用惰性气体（例如氩气）作为保护气体。

在焊接过程中，熔融的母材经过溶解和四周的冷却，从而形成一个均匀而结实的接头。

然而，氩弧焊的缺点是需要严格控制气氛，因为钛合金在高温下容易氧化，并将氧气与氮气吸入合金中，这将导致氢的存在，增加制造缺陷的可能性。

2.激光焊激光焊是将热源的密度集中在极小的区域中，通过加热达到熔化焊缝边缘来实现焊接的过程。

激光焊有着非常高的能量密度，可以快速地熔化焊接部分，从而实现快速、清洁和高精度的焊接效果。

然而，激光焊的缺点是，它无法消除氢气污染问题。

另外，激光焊是一种高成本的焊接方法，其设备和维护费用相对较高。

3.电子束焊电子束焊是一种类似于激光切割的焊接方法。

它使用电子束来熔化合金，从而实现材料的焊接。

这种方法可以有效消除氢气污染问题，能够焊接出极精密和高质量的接头，但是设备相对复杂和昂贵，能源成本也较高。

4.等离子弧焊等离子弧焊是一种比较新的焊接方法，它的特点是使用了高温等离子气体进行加热和熔化的过程。

这种方法具有较高的焊接速度、强度和均匀性，并且可以将氢气污染的问题消除。

总的来说，每种焊接方法都有各自的优点和缺点。

根据具体的要求，可以选择最合适的方案来实现钛合金材料的焊接。

焊接过程中，需要进行严格的质量控制，确保焊接接头的均匀性和稳定性，从而保证了应用时的可靠性和耐久性。

钛及钛合金的焊接工艺方法简介钛及钛合金是一种重要的金属材料，广泛应用于航空航天、汽车、医疗器械等领域。

焊接是钛及钛合金加工中常用的连接方法之一，本文将介绍钛及钛合金的焊接工艺方法。

1. 气体保护电弧焊（GTAW）气体保护电弧焊，又称为TIG焊。

该方法使用惰性气体作为保护气体，将钨熔丝作为电极，通过电弧在焊接部位形成熔池，实现钛及钛合金的焊接。

工艺流程1. 准备工作：清洁焊接部位，去除油污和氧化物。

2. 装配焊接设备：安装惰性气体供应系统和电弧焊机。

3. 调节焊接参数：根据钛及钛合金的厚度和焊接要求，调节电弧电流、气体流量等参数。

4. 开始焊接：将钨极接触焊接部位，通过脚踏开关启动电弧。

同时，用辅助材料（如焊丝）提供补充材料。

5. 焊接结束：焊接完成后，关闭电弧，并进行后续的冷却处理。

优势- 焊接质量高，焊缝外观美观。

- 焊接热输入量小，对焊接材料影响小。

- 钛及钛合金的焊接速度快，适用于大量生产。

2. 电阻焊接电阻焊接是利用电流通过接触部位产生热量，使接触部位熔化并连接在一起的焊接方法。

工艺流程1. 准备工作：清洁焊接部位，确保表面光洁。

2. 调节焊接参数：根据钛及钛合金的厚度和焊接要求，调节电流强度、焊接时间等参数。

3. 开始焊接：将待焊接的两块金属材料夹在电极夹具中，通电使其接触部位产生热量。

同时，用辅助材料（如焊接补偿材料）提供补充材料。

4. 焊接结束：断开电流，冷却焊接部位。

优势- 钛及钛合金的电阻焊接速度快。

- 可以焊接不同材料的组合。

- 适用于大面积焊接和连续焊接。

3. 激光焊接激光焊接利用激光束的高能量将焊接部位加热至熔化温度，实现钛及钛合金的焊接。

工艺流程1. 准备工作：清洁焊接部位，并进行定位和固定。

2. 调节焊接参数：设置激光功率、焦距和扫描速度等参数。

3. 开始焊接：使用激光束扫描焊接部位，将其加热至熔化，并通过辅助材料（如焊丝）提供补充材料。

4. 焊接结束：停止激光焊接，并进行后续的冷却处理。

钛及钛合金管道的焊接摘要：本文通过对钛及钛合金金属物理化学性质的总结，分析了钛合金的焊接性及其存在的主要缺陷，提出了相应的解决方案，以作为同类型项目的有益参考。

关键词：钛合金；焊接性；焊接工艺钛及钛合金是二十世纪四十年代末开始发展起来的一种优良的工业金属材料，其主要特点是密度小、比强度高、耐腐蚀、耐高温以及良好的低温性能，并且具有某些特殊的物理、化学特性，如超导、记忆、储氢等特殊功能，因此在宇航、航空、化工、石油、冶金、电力、医疗等领域得到了广泛的应用。

我公司承接的美国某化工项目中涉及到大量的钛及钛合金管道的焊接，该项目采用美国ASTM标准，主要包括ASTM B861GR2，GR7和GR12等级别的材料。

其中ASTM B861GR2位纯钛管材，ASTM B861GR7为添加了0.12%到0.25%的钯元素的钛管，ASTM B861GR12为含钼0.3%，含镍0.8%的钛合金。

由于我国钛资源丰富，储量居世界首位，因此所有钛材都从国内采购，按美国ASME IX 标准进行焊接工艺评定和焊接。

由于这是我公司首次焊接上述钛及钛合金管道，没有现成的工艺可用，因此必须从分析钛及钛合金的物理化学性质及其焊接性开始，制定正确完善的焊接工艺，预判其焊接过程中可能出现的缺陷问题并提前制定预防方案，方能保证该项目的顺利进行。

1.钛及其合金的物理化学性质钛的主要物理性能为：密度4.5g/cm3，熔点1688℃，比热容522J/（kg·K），热导率16J/（m·s·K）。

钛有两种结构：882℃以下为密排六方晶格结构，称为α钛；882℃以上为体心立方晶格结构，称为β钛。

钛和常用的奥氏体不锈钢ASTM A312 TP304L的主要物理性能对比如下：从上表可以看出，钛的比强度接近不锈钢的3倍，这让钛材在某些要求强度高、重量轻的领域（如宇航）相对于不锈钢有不可替代的优势。

钛的化学性质活泼，对氧有极高的亲和力。

钛及钛合金的焊接性简介钛及钛合金是一种具有优异性能的金属材料，其在航空航天、化工、医疗等领域有着广泛的应用。

然而，由于其特殊的化学特性和高熔点，钛及钛合金的焊接性相对较差。

本文将介绍钛及钛合金的焊接性能，包括它们的焊接方法、焊接材料以及焊接工艺参数等方面的内容。

1. 钛及钛合金的化学特性钛及钛合金具有以下化学特性： - 高熔点：钛的熔点约为1668℃，比绝大多数金属材料都要高。

- 强氧化性：钛具有很强的氧化性，容易与空气中的氧发生反应生成氧化钛，从而影响焊接质量。

- 低热导率：钛的热导率较低，导致焊接过程中热量聚集较大，容易产生焊接变形和残余应力。

2. 焊接方法钛及钛合金的焊接方法主要包括以下几种： - 气体保护电弧焊：气体保护电弧焊是一种常用的焊接方法。

在此方法中，钛及钛合金的焊接区域通过惰性气体（如氩气）进行保护，以防止氧与钛反应。

根据电弧是否直接接触工件，气体保护电弧焊可分为两种形式：非等离子弧焊和等离子弧焊。

- 电阻焊接：电阻焊接是一种将两个钛片或钛合金片通过压力和电流形成焊接接头的方法。

该方法适用于薄板材焊接，可以实现高强度、高气密性的焊接。

- 激光焊接：激光焊接是一种高能量密度焊接方法，可以实现高精度且无接触的焊接。

由于激光焊接具有快速加热和冷却的特点，因此可以减少热输入和热影响区域，从而降低焊接变形和残余应力。

3. 焊接材料钛及钛合金的焊接材料包括焊条、焊丝和焊剂。

选择合适的焊接材料对于实现良好的焊接质量至关重要。

- 焊条：钛及钛合金的焊条通常包括钛合金芯材和焊剂。

焊剂在焊接过程中起到保护气氛、清除氧化物和提供容量等作用。

常用的焊条有纯钛焊条和钛合金焊条。

- 焊丝：钛及钛合金的焊丝用于气体保护电弧焊和激光焊接等方法。

焊丝要具有良好的流动性和抗氧化性，并且与基材的化学成分相匹配。

- 焊剂：焊剂在焊接过程中起到清除氧化物、降低熔点和提供容量的作用。

常用的焊剂有钛酸钠、硼酸钠等。
