FS-V33光纤放大器说明书
- 格式:doc
- 大小:731.50 KB
- 文档页数:4

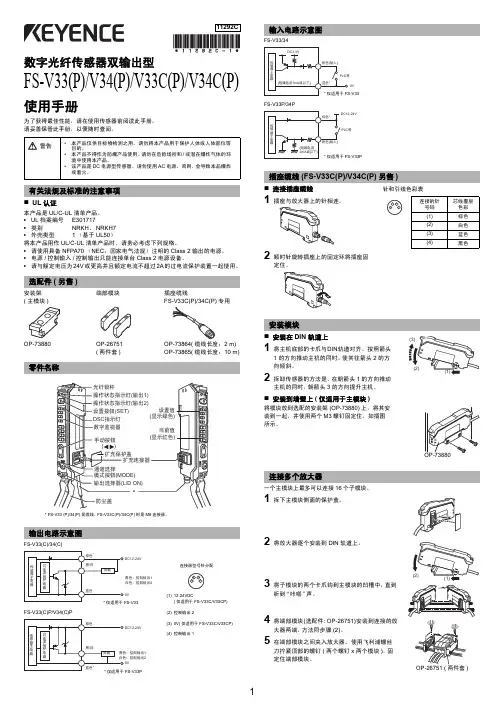

接收端(A)使用多芯线发射端(V)使用单芯线灵敏度设泄1.全自动校正使用这种模式,PV设泄值将被设左成一个介于最大和最小值中间段的一个平均值使用此种模式来监测移动的目标物1)当目标物通过感应区时,按住设宦按钮至少3秒当按住设立按钮时,传感器的灵敏度将被设左成随后的当前值。
当设定完成后,PV设定值显示绿色2.两点校正使用此种模式,PV设泄值将被设左成一个介于有膜和没膜的中间值1)感应区没膜时,按住设定按钮一会儿2)感应区放上膜,再按住设能按钮一会儿如果感应值的差别很小,设圧完成后会有一一在闪3.手动校正通过手动调节增加或减小PV设左值4.定位校正当膜的前边缘达到设泄值时,膜被检测到1)在感应区没有膜时,按一会设定按钮当膜被检测到时,显示区亮2)在感应区定位膜的前边缘。
然后按设左按钮至少3秒当设左完成后,显示区闪烁,显示PV设定值输出选择有Light-ON (髙电位有效)和Dark-ON (低电位有效)两种模式供选择选择方法:1.按输岀模式选择键2.在按完输出模式键后5秒内,按右箭头键A可交替更换输出模式用户功能通道模式选择两种模式:EASY-只显示基本功能FULL-所有功能均被显示按MODE键至少3秒,然后通过左右箭头选择模式显示选择(EASY模式)1.显示设建值和当前值例:PV区域50, CV区域122.显示增益和当前值例:PY区域24P (增益)。
如果按键30秒不操作,当前值将显示3.显示输出状态和电源模式状态例:PY区域L on, CY区域F inE如果设左立时器功能,输出状态和电源模式状态将交替显示显示选择(FULL模式)六种显示状态1.显示设左值和当前值2.显示增益和当前值3.显示LED指示条和当前值4.显示峰值和底值(最大和最小值)5.显示最大增益值和最小增益值&显示输出状态和电源模式菜单选择(EASY模式)1.按MODE键3秒进入通道模式选择(EASY或FULL)2.按MODE键进入电源模式选择,通过左右键选择1) F inE正常操作模式2)Turb (TURBO)如果传感器在正常模式(FINE)时感应距离不充足时,使用此种模式3)SuPr (SUPER TURBO)如果使用环境较差,灰尘或英他障碍物时使用此模式3.按MODE键进入计时器功能设定,通过左右键选择1)ToFF计时器关闭(正常模式)2)oFFd OFF延时计时器3 ) on~d ON延时计时器4)Shot One-shot 计时器4.按MODE进入Shot,通过按左右键调整讣时器值。
放大器操作说明一、放大器的设置1.打开Nexus 元件的电源并使Nexus 元件初始化。
2.如果Nexus 元件没有显示主菜单,则应按底下的“Home ”键,直到出现主菜单。
在主菜单上应有诸如“Amplifier Set -up (放大器设置)”,“Transducer Set -up (传感器设置)”等选项。
如照片1所示:3.滚动到“Amplifier Set -up (放大器设置)”并按底下的“↙”一次。
如照片2所示:照片 1照片 24.在“Amplifier Set -up (放大器设置)”菜单下,应通过在底下箭头键来滚动到“Hz ”,以确保“Hz ”显示加亮。
一旦“Hz ”显示加亮,则按 “Ch ↓”键。
随后应用“+”和“-”按键来设置Hz (频率)为A 。
一旦通道1设置为A ,则应按 “Ch ↓”键,并对通道2,3和4作同样的工作。
如果是2通道Nexus 元件,那么只需要编程两个通道。
当所有通道设置为A 时,按“Home ”键返回。
如照片3所示:然后,用“→”键移动到“Out (输出)”。
一旦“Out (输出)”被显示加亮,使用“Ch ↓”键和“+”与“-”键把每个通道都设置为316mV/Pa 。
当所有通道都设置为316mV/Pa 后,按“Home ”键返回。
最后回顾一下菜单,确保所有的通道都被分别设置在A 下,“Out ”输出为316 mV/Pa 。
当所有设置项都设置正确后,按“Home ”键返回。
如照片4所示:照片 3滚动到“Transducer Set -up (传感器设置)”下并按底下的“↙”一次。
如照片5所示:(此步可以省略,因为麦克风的灵敏度是自动识别的不用设置)编辑此菜单需要声学传感器的校准数值。
当得到校准数值后,滚动到“Sensitivity (灵敏度)”并按“Ch ↓”键。
如照片6所示:照片 4照片 5随后将处在显示加亮的十进制数值的通道#1。
用“+”与“-”键把此数值设置为对应于此通道/声学传感器的校准/灵敏度数值。

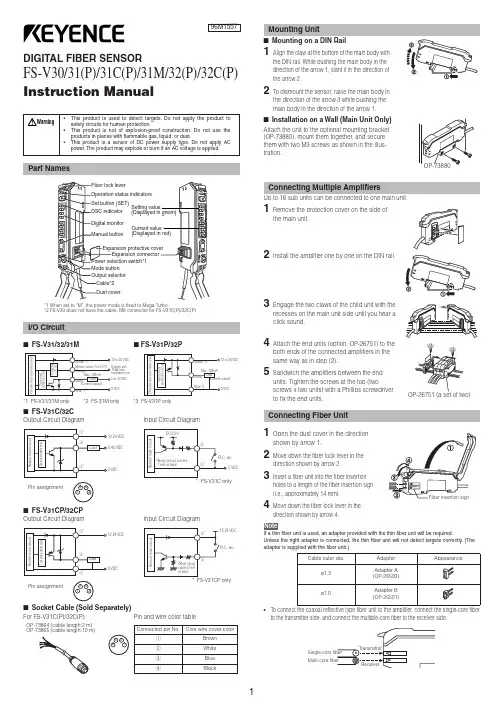

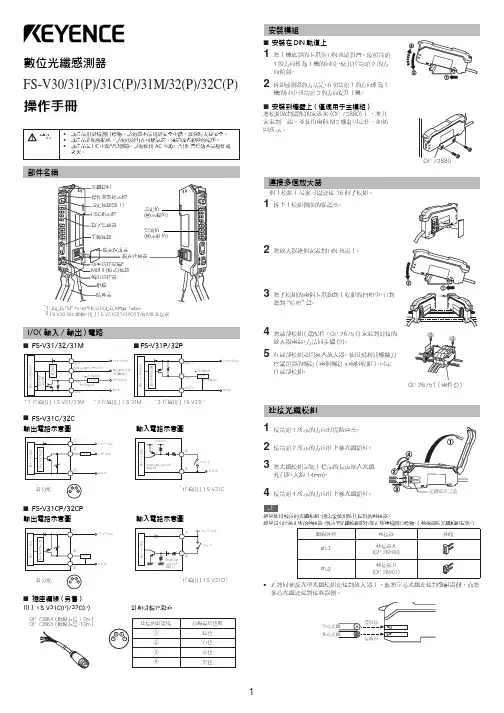

DIGITAL FIBER SENSORFS-V30/31(P)/31C(P)/31M/32(P)/32C(P)Instruction ManualI FS-V31/32/31MI FS-V31P/32P*1 FS-V31/31M only *2 FS-31M only *3 FS-V31P onlyI FS-V31C/32COutput Circuit DiagramInput Circuit DiagramI FS-V31CP/32CPOutput Circuit DiagramInput Circuit DiagramI Socket Cable (Sold Separately)For FS-V31C(P)/32C(P)Pin and wire color table2To dismount the sensor, raise the main body in the direction of the arrow 3 while pushing the both ends of the connected amplifiers in the same way as in step (2).5Sandwich the amplifiers between the end units. Tighten the screws at the top (twoscrews x two units) with a Phillips screwdriver to fix the end units.Move down the fiber lock lever in the direction shown by arrow 4.NoteIf a thin fiber unit is used, an adapter provided with the thin fiber unit will be required.Unless the right adapter is connected, the thin fiber unit will not detect targets correctly. (The adapter is supplied with the fiber unit.)•To connect the coaxial reflective type fiber unit to the amplifier, connect the single-core fiber to the transmitter side, and connect the multiple-core fiber to the receiver side.Pin assignmentPin assignmentOP-73864 (cable length:2 m)OP-73865 (cable length:10 m)with and without a workpiece.12after the calibration is complete. The set value is stored in memory even in that case.I Maximum Sensitivity SettingSet the sensitivity without a workpiece in the case of the reflective type, and with a workpiece in the case of the through-beam or retro-reflective type.Press the SET button for three seconds in the state as shown in the above figure.(Release the button when SET flashes.)When setting the sensitivity, set the value slightly higher than the received light intensity.I Full Auto CalibrationIn this mode, the PV will be set to the mean value of the maximum and minimum incident val-ues obtained within a certain period. Use this mode to detect moving workpieces.1Press the set button for a minimum of three seconds while the target workpiece is passing the sensing area of the fiber unit.•While the SET button is pressed, the sensitivity of the sensor will be set•After the setting is completed, the setting value is displayed on the digital monitor.I Positioning CalibrationFor example, if the target value is set to –10P , the setting value is determined 10% lower than the received light intensity when the SET button is pressed.1When selecting the sensitivity setting method (page 4, No. 2), select the % calibration, and set the target value of calibration.2Taking the desired light intensity as a reference (normally without a workpiece), press the SET button.*While the % calibration is in use, other calibrations (sensitivity setting) cannot be used.*With FS-V31C(P)/32C(P), by periodically performing external calibration from PLC or other devices, stable detection can be performed even with a small sensitivity difference.This function is effective when the light intensity difference is small when judging whether or not there is a workpiece.At Detection mode selection (page 4, No.4), select “Dynamic sensitivity correction mode” beforehand.*How to set the sensitivity is the same as in the normal mode.The DSC indicator illuminates when the DSC function is set.*When Light ON is selected, the upper limit of the correctable range is twice as much as the initial setting value.*The value is stored in memory even after the power is turned off.*The DSC indicator flashes when the light intensity during output OFF greatly fluctuates or the L/D ON selection is inappropriate. In such a case, check the setting again.•When using FS-V31C(P)/32C(P), external inputs can be used.•No inputs are accepted while setting each mode.When external calibration is selected, the operation is the same as with the SET button.I Special FunctionBy performing the following operation, both sensitivity setting and scaling can be performed using external input. Select external calibration (page 4, No. 4-C) and display scaling. The following is the example when using the % calibration.set by pressing the button for 2 seconds or longer.The same steps can be taken to deactivate key lock.For more information on the key lock levels and the PIN number key lock function, refer to page 6.Select “rSt “with the3Select “init” with theDefault settingPower mode:FINEDetection mode: NormalSetting value:50Output selection:L ONI Saving the settings1While pressing, press for 5 seconds or longer.2Select “SAvE” with the3Select “YES” with theI Loading the setting1While pressing , press for 5 seconds or longer.2Select “rSt” with the3Select “[vSt” with thebutton for 3 seconds or longer.Reference。

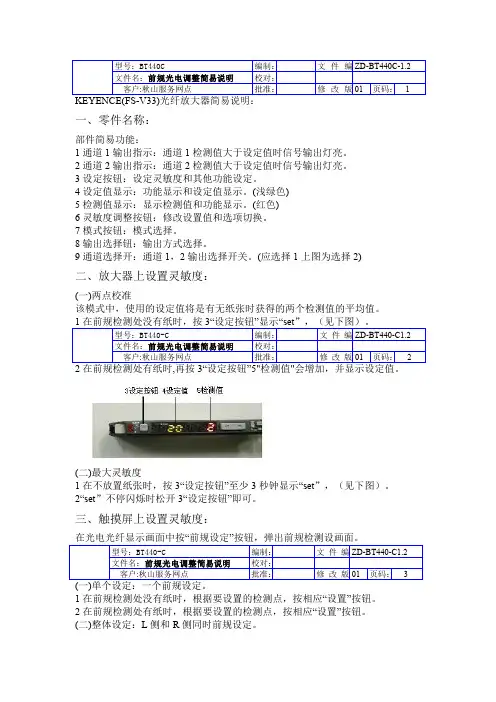

型号:BT440C编制:文件编ZD-BT440C-1.2文件名:前规光电调整简易说明校对:客户:秋山服务网点批准:修改版01 页码: 1 KEYENCE(FS-V33)光纤放大器简易说明:一、零件名称:部件简易功能:1通道1输出指示:通道1检测值大于设定值时信号输出灯亮。
2通道2输出指示:通道2检测值大于设定值时信号输出灯亮。
3设定按钮:设定灵敏度和其他功能设定。
4设定值显示:功能显示和设定值显示。
(浅绿色)5检测值显示:显示检测值和功能显示。
(红色)6灵敏度调整按钮:修改设置值和选项切换。
7模式按钮:模式选择。
8输出选择钮:输出方式选择。
9通道选择开:通道1,2输出选择开关。
(应选择1上图为选择2)二、放大器上设置灵敏度:(一)两点校准该模式中,使用的设定值将是有无纸张时获得的两个检测值的平均值。
1在前规检测处没有纸时,按3“设定按钮”显示“set”,(见下图)。
型号:BT440-C编制:文件编ZD-BT440-C1.2文件名:前规光电调整简易说明校对:客户:秋山服务网点批准:修改版01 页码: 2 2在前规检测处有纸时,再按3“设定按钮”5"检测值"会增加,并显示设定值。
(二)最大灵敏度1在不放置纸张时,按3“设定按钮”至少3秒钟显示“set”,(见下图)。
2“set”不停闪烁时松开3“设定按钮”即可。
三、触摸屏上设置灵敏度:在光电光纤显示画面中按“前规设定”按钮,弹出前规检测设画面。
型号:BT440-C编制:文件编ZD-BT440-C1.2文件名:前规光电调整简易说明校对:客户:秋山服务网点批准:修改版01 页码: 3 (一)单个设定:一个前规设定。
1在前规检测处没有纸时,根据要设置的检测点,按相应“设置”按钮。
2在前规检测处有纸时,根据要设置的检测点,按相应“设置”按钮。
(二)整体设定:L侧和R侧同时前规设定。
1在前规检测处没有纸时,按“全体设置”按钮。
2在前规检测处有纸时,按“全体设置”按钮。
光钎放大器说明书一、产品概述光钎放大器是一种利用光纤增益介质将输入光信号进行放大的设备。
本说明书旨在详细介绍光钎放大器的结构、性能参数、使用方法以及注意事项。
二、产品结构光钎放大器主要由以下几个部分组成:输入接口、光纤放大器、输出接口、供电接口等。
下面将对各部分进行详细介绍。
1. 输入接口输入接口位于设备的前端,主要用于接收输入光信号。
该接口采用标准光纤连接方式,确保信号传输的稳定性和可靠性。
2. 光纤放大器光纤放大器是光钎放大器的核心部分,它包含一段光纤及相关控制电路。
光纤放大器通过高纯度的光纤材料和控制电路,实现对光信号的增益放大。
3. 输出接口输出接口位于设备的后端,主要用于输出放大后的光信号。
该接口同样采用标准光纤连接方式,确保信号传输的稳定性和可靠性。
4. 供电接口供电接口用于连接电源,为光钎放大器提供正常工作所需的电能。
请确保使用符合设备规定的电源,以避免电气故障或设备损坏。
三、性能参数光钎放大器具有以下几个重要的性能参数,用户在购买和使用过程中需特别关注:1. 增益增益是光钎放大器放大光信号的能力。
通常以分贝(dB)为单位表示。
请根据实际需求选择合适的增益值,以确保信号的质量和稳定性。
2. 噪声系数噪声系数是光钎放大器引入的噪声水平。
低噪声系数代表较好的信号放大效果。
在选择光钎放大器时,要尽量选择噪声系数较低的产品。
3. 输入/输出功率输入/输出功率指的是光信号在放大器中的功率级别。
请根据实际需求选择合适的功率范围,以避免过大或过小的功率对设备造成影响。
4. 光纤类型光纤放大器适用的光纤类型也是用户需关注的重要参数。
请选择与光钎放大器兼容的光纤类型,以确保设备的正常工作。
四、使用方法1. 连接设备将输入光纤与光钎放大器的输入接口连接,并确保连接牢固。
同样,将输出光纤与光钎放大器的输出接口连接,并确保连接牢固。
2. 供电将光钎放大器的供电接口连接电源,并确保电源的正常工作。
请注意检查电源的电压与设备的额定电压是否一致。
光纤放大器使用提示:故障解决:光纤放大器,面板显示和实际输出是同步的,如果面板显示正常,则说明光放大器输出正常,如果这种情况下测试光放大器时光功率下降或不够,最大的可能性有以下几种:1.光功率计不准,国产的光功率计只能测试光功率输出较小的设备,不能测试大功率输出的EDFA,测试光放大器的光功率计必须原装进口,不能把不准确的仪器当作标准来使用。
2.输出口的法兰损坏,这个可能性较小。
3.用户使用不当,在机器工作时插拔,烧伤光放大器输出的尾纤头,造成光放大器输出功率下降,如发生这种情况,只要重新熔接光放大器的输出接头即可。
4.用户使用的尾纤质量太差,纤芯过长,在插入尾纤后擦伤光放大器的输出接头,这个现象是第一次测试是好的,第二次插入再次测试时就光功率下降了,解决这个问题也只要重新熔接光放大器的输出接头就可,5.光源的波长不对,如果1550nm光发射机的波长有偏差,会造成光放大器的输出光功率不够,也会造成面板显示偏小。
6.输入光放大器的光功率较小,如果低于标准值时可能会造成光功率变小,同时面板显示也会变小。
注意事项1.切勿将光纤输出口指向人体,尤其是眼睛,以免造成损伤。
2.切勿在通电状态下进行路由的连接,以免因操作不当造成输出尾纤端面烧伤。
3.由于产品的输出功率较大,使用时请关注本机的工作室温,保持通风良好。
欧姆龙光纤放大器调试方法制作光纤时,采用特殊工艺,在光纤芯层沉积中掺入极小浓度的稀土元素,如铒、镨或铷等离子,可制作出相应的掺铒、掺镨或掺铷光纤。
光纤中掺杂离子在受到泵浦光激励后跃迁到亚稳定的高激发态,在信号光诱导下,产生受激辐射,形成对信号光的相干放大。
这种OFA实质上是一种特殊的激光器,它的工作腔是一段掺稀土粒子光纤,泵浦光源一般采用半导体激光器。
当前光纤通信系统工作在两个低损耗窗口:1.55μm波段和1.31μm波段。
选择不同的掺杂元素,可使放大器工作在不同窗口。
(1)掺铒光纤放大器(EDFA)掺铒光纤放大器由一段掺铒光纤和泵浦光源组成,如图1所示。
基恩士放大器 FS-N系列详细说明书-中文------------------------------------------------------------------------------------------------基恩士放大器 FS-N系列详细说明书-中文数字光纤传感器FS-N10 系列用户手册使用前请阅读本手册。
本手册应妥善保管,以便日后参考。
介绍本手册介绍 FS-N10 系列的基本操作和硬件功能。
请仔细阅读本手册,以确保安全实现 FS-N10 系列的性能和功能。
请将本手册保存在安全的地方,以便将来参考。
请确保本产品的最终用户收到本手册。
?符号以下符号提醒您注意有关防止人身伤害和产品损坏的事项。
注提供关于正确操作的附加说明。
提供操作的高级信息和有用信息。
安全预防措施正确使用须知?请勿沿电源线或高压线一道布设放大器线路,否则可能因噪声导致传感器发生故障或受损。
?使用市面所售的开关稳压器时,请将壳体接地端子和接地端子接地。
?请勿在户外或光接收元件受外部光线直射的场所使用 FS 系列产品。
——————————————————————————————————————------------------------------------------------------------------------------------------------?因特性的个别差异以及光纤模块型号的不同,所有模块的最大感测距离或显示值可能不尽相同。
?如果在启用 APC 功能的情况下长时间使用传感器,LED 指示灯将承载沉重负荷。
在这种情况下,传感器因发光所需耗电量是恒定的,并将显示"END APC"。
传感器仍可继续使用。
不过,如果要关注接收光量的微小变化,请更换传感器。
??关于 UL 认证FS-N 系列已通过 UL 和 C-UL 认证,符合 UL 与 CSA 标准。
?适用标准UL508 工业控制设备CAN/CSA C22.2 No.14-M05 工业控制设备?UL 档案编号 E301717?UL 类别: NRKH, NRKH7?外壳类型 1(基于 UL50 标准)??UL 认证相关说明?FS-N 系列所用电源必须通过针对 2 级输出(据美国国家电气法规 (NEC) NFPA70之规定)的 UL 列名认证。
fs-v33光纤放大器说明书FS-V33光纤放大器是一款高性能的光纤放大器,适用于光纤通信、光纤传感、科研实验等领域。
本说明书将详细介绍FS-V33光纤放大器的技术参数、使用方法以及注意事项,方便用户合理、安全地使用该产品。
一、技术参数1.功率放大范围:0 dBm - 20 dBm2.增益调节范围:0 dB - 20 dB3.频率响应范围:10 Hz - 2 MHz4.输入/输出阻抗:50 Ω5.噪声系数:≤ 4 dB6.输入/输出端口:光纤接口(SC/APC)7.工作温度范围:-10 ℃ - 60 ℃8.电源电压:AC 100-240V,50/60Hz二、使用方法1.接通电源:将电源插头插入FS-V33光纤放大器的电源插座,然后将电源线插入电源插座,确保电源线安全可靠地连接。
接通电源后,FS-V33光纤放大器即可开始工作。
2.光纤连接:使用光纤连接器将待放大的光源与FS-V33光纤放大器的输入端口(SC/APC)连接。
确保光纤连接牢固,避免光纤松动导致信号损失。
3.增益调节:通过FS-V33光纤放大器的增益调节旋钮,可以调节输出信号的增益。
以适应不同的应用场景和要求。
根据实际需要将增益调节旋钮顺时针或逆时针旋转,实现增益的增大或减小。
4.散热注意:由于FS-V33光纤放大器在工作过程中会产生一定热量,为了保证其正常工作和寿命,使用时应确保其周围空间通风良好,避免堵塞散热口。
三、注意事项1.请勿将FS-V33光纤放大器暴露于有害气体、腐蚀性颗粒或高温环境中,以免损坏设备或影响使用寿命。
2.在使用FS-V33光纤放大器时,请勿轻易拆卸或更换器件,以免对设备性能产生负面影响或引发其他问题。
3.如果长时间不使用FS-V33光纤放大器,请拔掉电源插头,以免设备发生故障或损坏。
4.使用过程中,严禁在FS-V33光纤放大器上涂抹任何化学物质或液体,以免对设备造成损害。
5.如发现FS-V33光纤放大器存在烟雾、异味、异响等异常情况,请立即停用并联系售后服务中心。
KEYENCE(FS-V33)光纤放大器简易说明:一、零件名称:部件简易功能:1通道1输出指示:通道1检测值大于设定值时信号输出灯亮。
2通道2输出指示:通道2检测值大于设定值时信号输出灯亮。
3设定按钮:设定灵敏度和其他功能设定。
4设定值显示:功能显示和设定值显示。
(浅绿色)5检测值显示:显示检测值和功能显示。
(红色)6灵敏度调整按钮:修改设置值和选项切换。
7模式按钮:模式选择。
8输出选择钮:输出方式选择。
9通道选择开:通道1,2输出选择开关。
(应选择1上图为选择2) 二、放大器上设置灵敏度:(一)两点校准该模式中,使用的设定值将是有无纸张时获得的两个检测值的平均值。
1在前规检测处没有纸时,按3“设定按钮”显示“set”,(见下图)。
2在前规检测处有纸时,再按3“设定按钮”5"检测值"会增加,并显示设定值。
(二)最大灵敏度1在不放置纸张时,按3“设定按钮”至少3秒钟显示“set”,(见下图)。
2“set”不停闪烁时松开3“设定按钮”即可。
三、触摸屏上设置灵敏度:在光电光纤显示画面中按“前规设定”按钮,弹出前规检测设画面。
(一)单个设定:一个前规设定。
1在前规检测处没有纸时,根据要设置的检测点,按相应“设置”按钮。
2在前规检测处有纸时,根据要设置的检测点,按相应“设置”按钮。
(二)整体设定:L侧和R侧同时前规设定。
1在前规检测处没有纸时,按“全体设置”按钮。
2在前规检测处有纸时,按“全体设置”按钮。
四、当出现错误显示ErE(内部数据错误)需要执行初始化设置(一般不操作)1、按8“输出选择钮”同时按3“设定按钮”至少5秒钟。
(见下图)2、显示出“rSt”后按7“模式按钮”将显示“no”。
(见下图)3、用6“灵敏度调整按钮”选择“init”后按7“模式按钮”结束初始化。
(见下图)。
型号:BT440C编制:文件编号: ZD-BT440C-1.2 文件名:前规光电调整简易说明校对:客户:秋山服务网点批准:修改版本: 01 页码: 1KEYENCE(FS-V33)光纤放大器简易说明:一、零件名称:部件简易功能:1通道1输出指示:通道1检测值大于设定值时信号输出灯亮。
2通道2输出指示:通道2检测值大于设定值时信号输出灯亮。
3设定按钮:设定灵敏度和其他功能设定。
4设定值显示:功能显示和设定值显示。
(浅绿色)5检测值显示:显示检测值和功能显示。
(红色)6灵敏度调整按钮:修改设置值和选项切换。
7模式按钮:模式选择。
8输出选择钮:输出方式选择。
9通道选择开:通道1,2输出选择开关。
(应选择1上图为选择2)二、放大器上设置灵敏度:(一)两点校准该模式中,使用的设定值将是有无纸张时获得的两个检测值的平均值。
1在前规检测处没有纸时,按3“设定按钮”显示“set”,(见下图)。
型号:BT440-C编制:文件编号:ZD-BT440-C1.2文件名:前规光电调整简易说明校对:客户:秋山服务网点批准:修改版本:01 页码: 2 2在前规检测处有纸时,再按3“设定按钮”5"检测值"会增加,并显示设定值。
(二)最大灵敏度1在不放置纸张时,按3“设定按钮”至少3秒钟显示“set”,(见下图)。
2 “set”不停闪烁时松开3“设定按钮”即可。
三、触摸屏上设置灵敏度:在光电光纤显示画面中按“前规设定”按钮,弹出前规检测设画面。
(一)单个设定:一个前规设定。
1在前规检测处没有纸时,根据要设置的检测点,按相应“设置”按钮。
2在前规检测处有纸时,根据要设置的检测点,按相应“设置”按钮。
(二)整体设定:L 侧和R 侧同时前规设定。
1在前规检测处没有纸时,按“全体设置”按钮。
2在前规检测处有纸时,按“全体设置”按钮。
四、当出现错误显示ErE(内部数据错误)需要执行初始化设置(一般不操作)1、按8“输出选择钮”同时按3“设定按钮”至少5秒钟。
型号:BT440C编制:文件编号: ZD-BT440C-1.2 文件名:前规光电调整简易说明校对:
客户:秋山服务网点批准:修改版本: 01 页码: 1
KEYENCE(FS-V33)光纤放大器简易说明:
一、零件名称:
部件简易功能:
1通道1输出指示:通道1检测值大于设定值时信号输出灯亮。
2通道2输出指示:通道2检测值大于设定值时信号输出灯亮。
3设定按钮:设定灵敏度和其他功能设定。
4设定值显示:功能显示和设定值显示。
(浅绿色)
5检测值显示:显示检测值和功能显示。
(红色)
6灵敏度调整按钮:修改设置值和选项切换。
7模式按钮:模式选择。
8输出选择钮:输出方式选择。
9通道选择开:通道1,2输出选择开关。
(应选择1上图为选择2)
二、放大器上设置灵敏度:
(一)两点校准
该模式中,使用的设定值将是有无纸张时获得的两个检测值的平均值。
1在前规检测处没有纸时,按3“设定按钮”显示“set”,(见下图)。
型号:BT440-C编制:文件编
号:ZD-BT440-C1.2
文件名:前规光电调整简易说明校对:
客户:秋山服务网点批准:修改版
本:
01 页码: 2 2在前规检测处有纸时,再按3“设定按钮”5"检测值"会增加,并显示设定值。
(二)最大灵敏度
1在不放置纸张时,按3“设定按钮”至少3秒钟显示“set”,(见下图)。
2 “set”不停闪烁时松开3“设定按钮”即可。
三、触摸屏上设置灵敏度:
在光电光纤显示画面中按“前规设定”按钮,弹出前规检测设画面。
(一)单个设定:一个前规设定。
1在前规检测处没有纸时,根据要设置的检测点,按相应“设置”按钮。
2在前规检测处有纸时,根据要设置的检测点,按相应“设置”按钮。
(二)整体设定:L 侧和R 侧同时前规设定。
1在前规检测处没有纸时,按“全体设置”按钮。
2在前规检测处有纸时,按“全体设置”按钮。
四、当出现错误显示ErE(内部数据错误)需要执行初始化设置
(一般不操作)
1、按8“输出选择钮”同时按3“设定按钮”至少5秒钟。
(见下图)
号: 文件名:前规光电调整简易说明
校对:
客户:秋山服务网点
批准:
修改版本:
01 页码: 3
2、显示出“rSt ”后按7“模式按钮”将显示“no ”。
(见下图)
3、用6“灵敏度调整按钮”选择“init ”后按7“模式按钮” 结束初始化 。
(见下图)
号: 文件名:前规光电调整简易说明
校对:
客户:秋山服务网点
批准:
修改版本:
01 页码: 4。
