喷雾干燥塔技术参数新型喷雾干燥塔的详细说明一、设计理念：1、前期工作：前段时间我们到贵司了解了原来喷塔及物料性质的详细情况，觉得常规喷塔要做好贵司的产品有一定的难度。
建议贵司王科长带料前来我公司做详细实验。
后来潘科长带料前来我司，在我们设计的新型小喷塔上做了实验。
实验效果明显，并有不粘塔、颗粒大、溶解快等优点。
后来我司又为贵司做了造粒实验，样品以至贵司。
后我司核算了造粒成本大概在450元/吨左右，设备成本16万元左右。
2、设计数据：这次设计的压力式顺流喷雾干燥塔为上排风式。
塔高18380mm，筒体高度8540mm，直径6000mm；塔楼为三层，最高高度21660mm。
设备采用旋风回收细粉，然后进行水膜除尘。
细粉全部经过附聚造粒，成品粉经冷却除湿后进入粉仓等候造粒或者包装。
二、设计说明：1、与原来喷雾干燥的比较：（1）节约能源：两种技术比较，上排风塔比下排风塔节约能源10%左右。
（2）产品质量好：上排风塔比下排风塔的产品质量好的很多，冲调性、速溶度、颗粒度、外观等，都优于下排风塔。
（3）塔体结构简单，制造方便：由于塔的柱体和锥体连接，圆滑过度，没有死角，清洗方便。
（4）新增设计的冷分装置解决了老式下排风干燥的晾粉车不能连续出粉、连续包装；流化床设备投资太大，运行费用高等问题。
（5）技术原理：下排风干燥塔是顺流干燥，塔内不能形成环形风幕。
粉的色泽和颗粒度都较差。
而上排风塔是混流干燥，雾滴的流程是恒速干燥期为顺流，降速期为混流排风，风到达底部时形成180度大回转，使干燥中的乳粉和空气进行分离，分离后的空气顺塔壁向上急速运动直达排风口。
风在急速向上运动中在塔壁和乳粉之间形成大的环形风幕，控制粉挂壁现象。
而且，细粉与喷雾的雾滴重新造粒，使粉的色泽和颗粒度都较下排风塔好。
2、项目的创新性：（1）粉色泽、风味好：因喷雾干燥的预热和恒速期均在上部进行（塔上部是高负压区）粉自由降落到锥体后，粉的表面温度相对下排风塔低，有利于保持粉的色泽和风味。

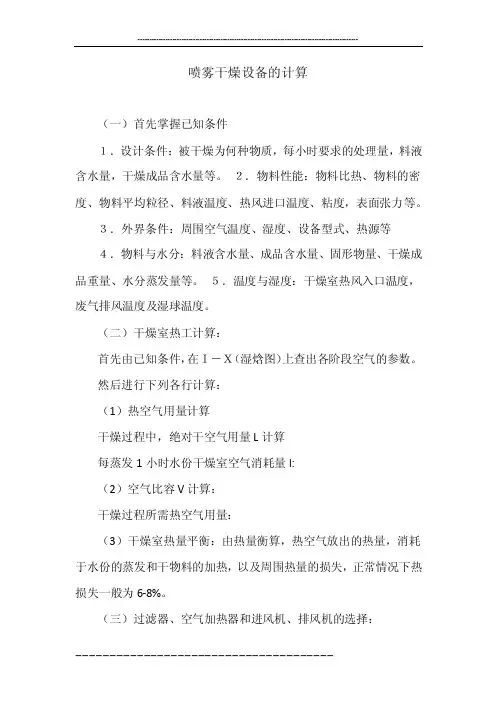

喷雾干燥设备的计算（一）首先掌握已知条件１．设计条件：被干燥为何种物质，每小时要求的处理量，料液含水量，干燥成品含水量等。
２．物料性能：物料比热、物料的密度、物料平均粒径、料液温度、热风进口温度、粘度，表面张力等。
３．外界条件：周围空气温度、湿度、设备型式、热源等４．物料与水分：料液含水量、成品含水量、固形物量、干燥成品重量、水分蒸发量等。
５．温度与湿度：干燥室热风入口温度，废气排风温度及湿球温度。
（二）干燥室热工计算：首先由已知条件，在Ｉ－Ｘ（湿焓图）上查出各阶段空气的参数。
然后进行下列各行计算：（1）热空气用量计算干燥过程中，绝对干空气用量L计算每蒸发1小时水份干燥室空气消耗量l:（2）空气比容V计算：干燥过程所需热空气用量：（3）干燥室热量平衡：由热量衡算，热空气放出的热量，消耗于水份的蒸发和干物料的加热，以及周围热量的损失，正常情况下热损失一般为6-8%。
（三）过滤器、空气加热器和进风机、排风机的选择：1.空气过滤器：采用油浸式滤层，滤层用不锈钢细丝，形成绒团（钢丝绒、铜丝绒、尼龙纤维、中孔泡沫塑料均可）喷以轻质定子油或真空泵油（无味、无臭、无毒、挥发性低、化学稳定性高）制成每块50×50cm左右单体厚约5～12cm，当空气通过时，空气中杂质即被阻挡或为油膜吸附于滤层中，每隔一定时期拆下用碱水清洗，干燥后喷油生新安装，可继续使用。
过滤面积可按下式计算A=L2(m) m式中A―过滤面积（米2）L—通过过滤层的空气量（米3/时）m－过滤强度，即滤层的单位面积负荷（米3/米2时），一般情况下为4000－8000米3/米2时，设计时要求小于2米3/米2秒为宜，风速小于2米/秒fHf＝0.5SvHf＝0.03m1.8(毫米水柱) (毫米水柱) 1.282式中Hf－空气通过滤层时的阻力（毫米水柱）S－滤层厚度（厘米）V－过滤速度（米/秒）在工业上热源有蒸汽、油、电力、煤气、煤炭等多种，使加热室外引进空气，使其达到130～160℃温度作为干燥介质，燃油炉甚至达到200～250℃，但因为需要特殊材料制造的管子，目前使用还不多，所以在食品工业中，一般都采用蒸汽间接加热。
工业大学课程设计任务书一、课程设计的容 1．设计任务与要求设计一喷雾干燥装置以干燥某种物料悬浮液。
干燥介质为空气，热源为蒸气和电；雾化器采用旋转型压力喷嘴，选用热风-雾滴（或颗粒）并流向下的操作方式。
2．概述、原理、优点、流程通过查阅喷雾干燥有关资料，熟悉喷雾干燥基本原理、优点和工艺流程。
3．根据计算的最主要尺寸绘制流程示意图 二、课程设计的要求与数据 料液处理量1G ＝300h kg /料液含水量1ω＝80％（湿基，质量分数） 产品含水量ω=2%(湿基，质量分数) 料液密度L ρ=11003/m kg 产品密度D ρ=9003/m kg 热风入塔温度 t 1＝300℃ 热风出塔温度t 2=100℃ 料液入塔温度1θ=20℃ 产品出塔温度2θ＝90℃产品平均粒径dp =125μm 干物料比容热m c =2.5kJ/(kg.·℃) 加热蒸汽压力（表压）0.4MPa 料液雾化压力（表压）4MPa 年平均空气温度12℃ 年平均空气相对湿度 70％注意：以上数据仅作为例子，每个学生设计时应按下表要求独立自选参数3个，并登记入点名册，所选参数完全一致的学生无效，上述示例数据不能选。
三、课程设计应完成的工作1、通过查阅喷雾干燥有关资料，熟悉喷雾干燥基本原理、优点和工艺流程。
2、工艺计算3、主要设备尺寸的设计4、绘制工艺流程5、撰写课程设计说明书 四、课程设计进程安排五、应收集的资料及主要参考文献英南玉兰主编. 常用化工单元设备的设计. 华东理工大学2005年第一版。
发出任务书日期：2009年6月22日指导教师签名：计划完成日期： 2009年7月2日基层教学单位责任人签章：主管院长签章：摘要物料在加工成为成品之前，必须除去其中超过规定的湿分。
化学工业中常用干燥法除湿，它是利用热能使湿物料中的水分汽化，并排出生成的蒸汽，以获得湿含量达到要求的产品。
干燥过程中物料表面的水汽压强必须大于干燥介质中的水汽的分压，两者差别越大，干燥操作进行得越快。
干燥技术第三节喷雾干燥塔的结构设计和尺寸估算喷雾干燥塔是一种常用的干燥设备，广泛应用于食品、化工、制药等行业。
它通过将液态物料雾化成小颗粒，并在热气中迅速蒸发，使物料迅速干燥。
喷雾干燥塔的结构设计：1.塔体结构：喷雾干燥塔一般为立式圆筒形结构，由高强度的不锈钢或耐腐蚀合金材料制成。
其外壁通常涂有耐热的保温层，以减少热损失。
2.进气口和出气口：进气口通常位于塔体底部，用于引入热气。
而出气口通常位于塔体顶部，用于排出湿气和粉尘。
3.雾化器：雾化器是喷雾干燥塔的重要组成部分，用于将液态物料雾化成小颗粒。
常见的雾化器有旋转杯喷雾器、压缩空气雾化器等。
雾化器通常安装在塔体的顶部，以确保物料均匀雾化。
4.热气进气系统：热气进气系统通常由燃烧器、风机和热气管道组成。
燃烧器燃烧燃料，产生热气，经过风机吹入塔体底部。
喷雾干燥塔的尺寸估算：喷雾干燥塔的尺寸估算需要考虑多个因素，包括物料性质、物料产量、物料湿度、干燥温度等。
1.塔高：喷雾干燥塔的塔高通常由物料的降水速率和干燥时间决定。
降水速率低或干燥时间长的物料，需要较高的塔高以增大干燥时间。
一般而言，塔高一般在10-20米之间。
2.塔径：喷雾干燥塔的塔径通常由物料湿度、干燥温度和干燥时间决定。
物料湿度高、干燥温度低或干燥时间长的物料，需要较大的塔径以增大干燥面积。
一般而言，塔径一般在3-6米之间。
3.出料口尺寸：出料口尺寸通常根据物料流动性和物料产量来确定。
物料流动性差的物料需要较大的出料口尺寸，以保证物料顺利流出。
而物料产量大的情况下，出料口尺寸也需要相应增大。
总之，喷雾干燥塔的结构设计和尺寸估算需要综合考虑物料性质、物料产量、物料湿度、干燥温度等多个因素，并结合实际情况进行合理确定。
压力喷雾干燥塔技术参数压力喷雾干燥塔，这个名字听起来有点高大上，其实它就像是一位厨房里的“大厨”，把液体原料变成粉末，简直是个神奇的机器。
想象一下，你的饮料、汤料，甚至是某些调料，都是通过它的“手艺”变得轻盈而便于存储的。
这种技术在食品、药品和化工领域都大显身手，像是个万能的“变形金刚”。
嘿，不说你可能不信，这个设备的工作原理简单又有趣。
喷雾、热空气、然后就成了粉末，简直是“瞬间移动”的感觉。
那种从液体到粉末的过程，简直就是物理界的魔法！要说这压力喷雾干燥塔的技术参数，那可真不少。
比如它的进料温度，通常在80度到200度之间，这个温度得掌控得当，太高了，原料可就焦了，太低了，又干不透，真是个微妙的平衡艺术。
再说说它的喷雾粒径，通常在20到100微米之间，想要的细腻程度完全看你怎么调。
你可能会问，这些细节有啥用呢？嘿，细节决定成败呀！粒径大小决定了粉末的溶解性、流动性和干燥速度，简直是“千里之行，始于足下”！说到压力喷雾干燥塔的材料，这玩意儿得用好材料，才能对得起它的名声。
一般都是不锈钢，耐高温、耐腐蚀，真是个抗打的小强。
再加上它的设计，得考虑到气流的方向和速度，这样才能保证原料均匀受热，像是给每个小颗粒都上了一课，不能让它们落单。
想想看，这就像是在组织一场盛大的舞会，每个舞者都得保持节奏，才能跳出美妙的舞姿！还有一点不得不提，那就是能耗问题。
哎呀，谁的钱包都不想被“榨干”。
压力喷雾干燥塔在这方面可是经过“精打细算”的。
它会利用热能回收技术，尽量降低能耗，真是个节能小能手。
你可能在想，干燥塔能节省多少电呢？可不止一两毛，长期使用下来的确能为企业省下一笔可观的费用，真是一举多得呀！操作这台机器可不是随便的事。
需要有经验的操作者，得懂得如何调节参数，像调音师一样，才能调出最佳效果。
如果出现问题，那可得小心翼翼，别让原料跑了，损失可就大了。
可能还得请维修师傅来“出诊”，毕竟，机器总有个小毛病，得好好呵护。
ZLPG系列喷雾干燥器设计计算书一、设计参数的确定1、喷雾干燥成套设备设计计算基本型的确定考虑到我国现阶段工厂企业的规模，规定以ZLPG32型喷雾干燥机组为设计计算的基本型比较合适。
以下ZLPG32型为例计算。
干燥除去的水分量W=50kg/h换算成标准单位为1.39x10-2kg/s2、设计计算的基本参数的确定假设物料的初含水分ω1＝80％物料终含水分ω2＝3％湿物料的平均比热C m=3.28KJ/(kg绝干物料℃)干物料温度θ1＝60℃气体初始温度t0=20℃气体进风温度t1=200℃气体出风温度t2=90℃3、进入干燥器原料液体重量G1的计算G1=W(100-ω2)/(ω1-ω2)=50(100-3)/(80-3)=63kg/h4、绝对干物料G2的计算G2＝G1-W＝63-50＝13kg/h5、空气消耗量L的计算L＝W/(X2-X1)式中X2、X1分别为进出干燥器的空气湿含量，kg水汽/kg绝干空气。
根据t0=20℃φ=80% 在I-X焓湿图上查得：X0＝0.0118kg水蒸汽/kg干空气I0=11.76Kcal/kg干空气当t1=200℃,t2=90℃时，在I-X焓湿图上查得：I1=I2=59 Kcal/kg干空气X2=0.0525 kg水蒸汽/kg干空气则L=W/ (X2- X0)＝50/(0.525-0.0118)=1244kg绝干空气/h 假设设备漏气8％则实际空气消耗量L=1244/0.92=1352kg绝干空气/h6、进风风量Q1的计算空气在20℃时的空气比容为V0=0.862m3/kg干空气则进风量Q1＝L V0=1352X0.862=1166m3/h7、排风量Q2的计算当尾气为90℃排出的含湿空气比容V2=1.11m3/ kg干空气则排风量Q2=L V2=1352x1.11=1501 m3/h8、冷风风量Q3的确定按截面风速0.5m/s计算，则冷风风量Q3=0.785x(3.352-3.22)x3600/0.5=1300m3/h 9、预热器中消耗的热量Q P的计算Q P=L（I1-I0）=1352(59-11.76)=63868.48KJ/ｈ140℃蒸汽的汽化潜热为2148.7KJ/kg假设预热器的热损失为10％则Q P’= Q P/0.9=70965KJ/h10、干燥系统消耗的总热量Q的计算Q＝1.01L（t2-t0）+W(2490+1.88t2)+GxC m(θ1- t0)=1.01x1352x(90-20)+50(2490+1.88x90)+13x3.28x40 =95586.4+132960+1705.6=230252KJ/h11、向干燥器补充的热量Q D的计算Q D=Q- Q P’=230252-70965=159287KJ/h=44.2kw取电加热补偿为45KW12、空气散热器的面积F的计算假设蒸汽压力为0.6Mpa,则蒸汽温度为T=158℃，其比热焓为I01=659.4Ikcal/kg 冷凝水比热焓为I11=160.38 kcal/kg对数平均温度“Δt=[(T-t0)-(T-t1)]/ln[(T-t0)/(T-t1)]=[(158-20)-(158-140)]/ln[(158-20)/(158-140)]=58.91℃散热器面积F= Q P’/20Δt=70965/20x58.91=60.3m2二、干燥塔以及辅助设备的确定1、干燥塔直径D的确定D=2（R99）2.04（R99）2.04为圆盘下面2米出的喷距半径（R99）2.04＝4.33D20.2G0.25N-0.16式中D2-圆盘直径mG-供料速度（kg/h）N-圆盘转速（kg/h）（R99）2.04＝4.33x0.120.2x630.2518000-0.16=4.33x0.65x2.81x0.2=1.58mD=2x（R99）2.04=1.58x2=3.16m取D=3.2m2、干燥塔有效高度H1离心喷雾H/D=0.5-1,取H1=D=3.2m3、旋风分离器直径D1确定按进口风速18m/s计算，则D1＝0.43实际取D1=0.45m4、脉冲除尘器的确定按气体处理为1500m3/h 取MC-24型脉冲除尘器5、空气过滤器的选择取高效空气过滤器的迎风风速为1.1m/s则高效空气过滤器为630x630x220取中效空气过滤器的迎风风速为2m/s则中效空气过滤器为630x630x600取初效空气过滤器的迎风风速为1.5m/s则初效空气过滤器为595x595x406、风机功率的计算取各部分的压力损失为：空气过滤器ΔP1＝338.44pa空气热交换器ΔP2＝220pa电加热ΔP3＝196.13pa管道ΔP4＝1200pa旋风分离器ΔP5＝1450pa布袋除尘器ΔP6＝1200pa干燥塔ΔP7＝200pa其它ΔP8＝198.13pa冷风风道ΔP9＝392pa冷风管道ΔP10＝310.62pa则送风风机压强P1=ΔP1+ΔP2+ΔP3＝338.44+220+196.13=754.57pa则引风风机压强P2=ΔP5+ΔP6+ΔP7+ΔP8＝1200+1450+1200+200+196.13 =4246.13pa则冷风风机压强P2=ΔP9+ΔP10＝392+310.62＝702.62 pa符号说明。
喷雾干燥塔技术参数序号项目数据1水份蒸发量(kg/h)500 (详见工艺流程图）2进料总量(kg/h)10003生蒸汽耗量(kg/h)1600~1650 (进料按常温计算）4生蒸汽压力(MPa)0.85进风温度（0C)160~1656排风温度（0C)75~657塔内负压(KPa)400~6008进料浓度40°Bx95~979成品水分含量（%）110010加热面积（m2）11总功率（kw）10612设备高度（m）1810m×9m13占地面积（m2）5200×5200×1860014设备外形尺寸（mm）新型喷雾干燥塔的详细说明1、设计理念：1、前期工作：前段时间我们到贵司了解了原来喷塔及物料性质的详细情况，觉得常规喷塔要做好贵司的产品有一定的难度。
建议贵司王科长带料前来我公司做详细实验。
后来潘科长带料前来我司，在我们设计的新型小喷塔上做了实验。
实验效果明显，并有不粘塔、颗粒大、溶解快等优点。
后来我司又为贵司做了造粒实验，样品以至贵司。
后我司核算了造粒成本大概在450元/吨左右，设备成本16万元左右。
2、设计数据：这次设计的压力式顺流喷雾干燥塔为上排风式。
塔高18380mm，筒体高度8540mm，直径6000mm；塔楼为三层，最高高度21660mm。
设备采用旋风回收细粉，然后进行水膜除尘。
细粉全部经过附聚造粒，成品粉经冷却除湿后进入粉仓等候造粒或者包装。
2、设计说明：1、与原来喷雾干燥的比较：（1）节约能源：两种技术比较，上排风塔比下排风塔节约能源10%左右。
（2）产品质量好：上排风塔比下排风塔的产品质量好的很多，冲调性、速溶度、颗粒度、外观等，都优于下排风塔。
（3）塔体结构简单，制造方便：由于塔的柱体和锥体连接，圆滑过度，没有死角，清洗方便。
（4）新增设计的冷分装置解决了老式下排风干燥的晾粉车不能连续出粉、连续包装；流化床设备投资太大，运行费用高等问题。
（5）技术原理：下排风干燥塔是顺流干燥，塔内不能形成环形风幕。
干燥技术第三节喷雾干燥塔的结构设计和尺寸估算演示
文稿
第三节喷雾干燥塔的结构设计和尺寸估算
1．喷雾干燥塔结构设计原则
喷雾干燥塔是通过将饮料和大气内的水分以雾状物质的形式混合，利用气体携带力将蒸发成汽并将气温从高温降低至低温，从而使饮料中的水分充分蒸发、冷凝而达到干燥的作用。
因此，喷雾干燥塔的核心技术就是将水份充分蒸发，冷凝而达到干燥的作用。
喷雾干燥塔的结构设计原则主要是：
（1）设计一个具有足够大面积的喷射系统，以使水分能在尽量短的时间内充分蒸发，降低生物质水分的含量。
（2）采用较大的喷雾干燥塔高度，使热量传递的时间加长，降低压力损失，提高整个干燥过程的效率。
（3）为了提高喷雾干燥过程的效率，增加喷雾干燥塔内部的热量传递，应尽量选用具有较好的热效率的内衬天花板。
（4）采用有效的蒸发器和冷凝器，以节约能源，提高喷雾干燥塔效率。
（5）应采用较大的收集室，用以收集和回收干燥塔中的冷凝热量，提高喷雾干燥效率。
（6）喷雾干燥设备应具有良好的控制和安全装置，以防止意外。
2．喷雾干燥塔尺寸估算
（1）根据干燥后的干物料的最终水分含量，确定喷雾干燥塔的高度。

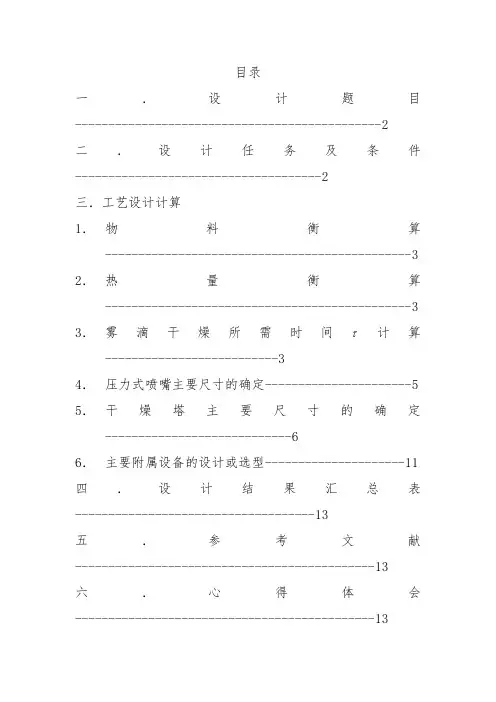

目录一．设计题目----------------------------------------------2 二．设计任务及条件-------------------------------------2三．工艺设计计算1．物料衡算----------------------------------------------3 2．热量衡算----------------------------------------------3 3．雾滴干燥所需时间 计算--------------------------34．压力式喷嘴主要尺寸的确定----------------------5 5．干燥塔主要尺寸的确定----------------------------66．主要附属设备的设计或选型---------------------11 四．设计结果汇总表------------------------------------13五．参考文献---------------------------------------------13 六．心得体会---------------------------------------------13七．附图1喷雾干燥装置设计的工艺流程示意图2喷雾干燥塔的工艺条件图金属0901班《材料工程原理B课程设计》“压力式喷雾干燥器设计”任务书指导教师：刘亚云（一）设计题目压力式喷雾干燥器设计。
（二）设计任务及设计条件1、干粉生产能力：（湿基）见下表。
2、设备型式：压力式喷雾干燥器，干燥物质为陶瓷面砖原料料浆，干燥介质为空气，热源为发生炉煤气。
3、设计条件：（1）料浆含水量 w1＝40wt％（湿基）（2）干粉含水量 w2＝6wt％（湿基）（3）料浆密度ρl＝1200kg/m3（4）干粉密度ρp＝900kg/m3（5）热风入塔温度 t1＝450℃（6）热风出塔温度 t2＝70℃（7）料浆入塔温度 t m1＝20℃（8）干粉出塔温度 t m2＝50℃（9）干粉平均粒径 d p＝60μm（10）干粉比热容 c m＝1.04kJ/(kg·℃)（11）料浆雾化压力 2MPa （表压）（12）取冬季的空气参数 温度t a ＝2℃，相对湿度φa ＝70％(三）工艺设计计算 1.物料衡算 （1）料液处理量G 12121100100611001723.3kg/h10010040G G ωω--==⨯=--（2）水分蒸发量W2.热量衡算（1）使物料升温所需热量：22()1100 1.04(5020)55.1kJ/kgH 623.3m m m m G c t t q o W 21-⨯⨯-===(2) 根据经验，取热损失12=210kJ/kgH q o （3）干燥塔出口空气的湿含量1m 2+q =210+55.1=265.1kJ/kgH q q o =∑211214.18620265.1181.4w m I I c t q H H -=-=⨯-=--∑据气象条件（年平均气温2℃，年平均相对湿度ϕ=70%），查空气H-I 图，得10.003kg /kg o H H ==干空气,1464.5/I kJ kg =干空气，任取H 2'=H e =0.04,代入上式得I 2'=I e =464.5-181.4(0.04-0.003)=457.8 查I-H 图得H 2=0.141kg 水/kg 干空气 I 2=439.6kj/kg (4) 于是干空气消耗量21623.34516.7/0.1410.003W L kg h H H ===--干空气3.雾滴干燥所需时间τ计算 （1）汽化潜热γ的确定由I-H 图查得空气入塔的湿球温度65w as t t ==℃，查手册得该温度下水的汽化潜热γ=2346kJ/kg 。
目录一．设计题目----------------------------------------------2二．设计任务及条件-------------------------------------2三．工艺设计计算1．物料衡算----------------------------------------------32．热量衡算----------------------------------------------33．雾滴干燥所需时间 计算--------------------------34．压力式喷嘴主要尺寸的确定----------------------55．干燥塔主要尺寸的确定----------------------------6 6．主要附属设备的设计或选型---------------------11四．设计结果汇总表------------------------------------13五．参考文献---------------------------------------------13“压力式喷雾干燥塔设计”任务书（一）设计题目压力式喷雾干燥器设计。
（二）设计任务及设计条件1、干粉生产能力：（湿基）见下表。
2、设备型式：压力式喷雾干燥器，干燥物质为陶瓷原料料浆，干燥介质为空气，热源为发生炉煤气。
3、设计条件：（1）料浆含水量 w 1＝40wt ％（湿基） （2）干粉含水量 w 2＝6wt ％（湿基） （3）料浆密度 ρl ＝1200kg/m 3（4）干粉密度 ρp ＝900kg/m 3 （5）热风入塔温度 t 1＝450℃ （6）热风出塔温度 t 2＝70℃ （7）料浆入塔温度 t m1＝20℃ （8）干粉出塔温度 t m2＝50℃ （9）干粉平均粒径 d p ＝60μm （10）干粉比热容 c m ＝(kg ·℃) （11）料浆雾化压力 2MPa （表压）（12）取冬季的空气参数 温度t a ＝2℃，相对湿度φa ＝70％（13）进料量 1100kg/h(干基) (三）工艺设计计算 1.物料衡算 （1）料液处理量G 12121100100611001723.3kg/h 10010040G G ωω--==⨯=--（2）水分蒸发量W2.热量衡算（1）使物料升温所需热量：22()1100 1.04(5020)55.1kJ/kgH 623.3m m m m G c t t q o W 21-⨯⨯-===(2) 根据经验，取热损失12=210kJ/kgH q o （3）干燥塔出口空气的湿含量 1m2+q=210+55.1=265.1kJ/kgH q q o =∑211214.18620265.1181.4w m I I c t q H H -=-=⨯-=--∑据气象条件（年平均气温2℃，年平均相对湿度ϕ=70%），查空气H-I 图，得10.003kg /kg o H H ==干空气,1464.5/I kJ kg =干空气，任取H 2'=H e =,代入上式得I 2'=I e = 查I-H 图得H 2=0.141kg 水/kg 干空气 I 2=kg (4) 于是干空气消耗量21623.34516.7/0.1410.003W L kg h H H ===--干空气3.雾滴干燥所需时间τ计算 （1）汽化潜热γ的确定由I-H 图查得空气入塔的湿球温度65w as t t ==℃，查手册得该温度下水的汽化潜热γ=2346kJ/kg 。
（2）导热系数λ的确定 平均气膜温度为()5.67706521=+•℃，在该温度下空气的热导热率52.94410/()KW m λ-=⨯⋅℃。
（3）初始滴径l d 的计算11122211331012400.67/11004060.06/11006190010.676063.41120010.06p p p X kg kg X kg kg X d d mX ωωωωρμρ===--===--⎛⎫++⎛⎫=⋅=⋅⨯= ⎪ ⎪++⎝⎭⎝⎭水干物料水干物料（4）雾滴的临界直径60pc p d d m μ==（5）液滴的临界湿含量c X 的计算31101311116010000.4110.463.412000.45/p w c p d X d kg kg ρωωρ⎧⎫⎡⎤⎛⎫⎪⎪⎢⎥=-- ⎪⎨⎬ ⎪-⎢⎥⎪⎪⎝⎭⎣⎦⎩⎭⎧⎫⎡⎤⎪⎪⎛⎫=--⎢⎥⎨⎬ ⎪-⎝⎭⎢⎥⎪⎪⎣⎦⎭⎩=水干物料（6）空气的临界湿含量c H 的确定()()()()111111723.310.40.670.450.0034516.70.050c c G X X H H Lω--=+--=+=（7）空气的临界温度c t 的确定 由c H =和P =2M Pa ，查得c t =℃（8）传热温差1m t ∆、2m t ∆的计算()()()()1111122222266.93ln 64.91ln m c w m m c wc w m m c w m t t t t t Ct t t t t t t t t Ct t t t ---∆==-----∆==--⑨雾滴干燥所需时间τ的计算22202122212212333()()823461200(63.460)1023469006010(0.450.06)8 2.94410266.9312 2.9441064.911.48100.533l p pc p pc c m m d d d X X t t h sγργρ-------τ=+λ∆12λ∆⨯-⨯⨯⨯⨯⨯-=+⨯⨯⨯⨯⨯⨯=⨯= 4.压力式喷嘴主要尺寸的确定(1)为了使塔径不至于过大，根据经验取喷嘴角48β=︒，根据《喷雾干燥实用技术大全》中，图4-11查得A 0.9'= （2）当A 0.9'=时，查图4-12得D C =0.41 （3）喷嘴孔径的计算11/224032.3210r m--⎡⎤⎡⎤===⨯ 即0r =，002 4.64d r mm ==，圆整后取d 0=5mm 。
(4)喷嘴其它主要尺寸的确定选矩形切线入口通道2个，据经验取 2.2b mm =，2R 1/b=8,即R 1=,圆整R 1=9mm,即旋转室直径选用10 mm 。
因为 12A ab =，21 2.297.922b R R mm =-=-= 所以 11010222 3.14 2.329 2.32()()8.9722 2.20.97.9r R r a bA R π⨯⨯==⨯='⨯⨯取a=（5）校核喷嘴的生产能力'1/21/20102 2.329 2.32()()()()0.897229 2.27.9r R r A mm abR ππ⨯⨯===⨯⨯ 411/(3600)1723.3/(12003600) 4.010V G ρ-=⨯=⨯=⨯圆整后'A 基本不变，不必复算，可以满足设计要求。
旋转室通道长度l 和宽度b 之间的关系，可按3l b =选取。
3 2.2 6.6l mm =⨯= （6）空气心半径c r 的计算 01013.14 2.3291.66292.2r R A A π⨯⨯===⨯⨯由A 与a 的关联图查得00.55a =2.32 1.56c r r mm === （7）喷嘴出口处液膜速度的计算 平均速度()()40222260 4.01043.2/3.14 2.32 1.5610c V u m s r r π--⨯===-⨯-⨯ 水平速度分量00tan19.2/2x u u m s β==垂直速度分量0043.2/y u u m s == 合速度1222000()47.3/res x y u u u m s =+=5．干燥塔主要尺寸的确定 （1）塔径的计算塔内空气各参数按常压考虑，其平均温度()1450702602C +=，查手册得空气粘度0.0278a μ=厘泊，空气密度30.671/a kg m ρ=。
① 根据初始水平速度019.2/x u m s =，计算出0e R ，300063.41019.20.67Re 29.30.0278p x aad u ρμ-⨯⨯⨯===属于过渡区。
② 由Re 与ζ，2Re ζ，/Re ζ，B 的列线图查得查得0Re 时，20 3.010B B -==⨯。
③ 当初始的瞬间，即当00τ=，由[]2043l l ad B B ρτμ=-得0τ=。
④ 取一系列1Re 100=，2Re 70=，…；得一系列1x u ，2x u ，…；查得相应的1B ，2B …；算出一系列相应的1τ，2τ，…；列出表1中。
⑤ 以τ为横坐标，x u 为纵坐标，作τ-x u 曲线，如图1所示。
用图解积分法求得0.0330.31x S u d m τ==⎰塔径D=2S=，圆整取为D=。
(2)塔高的计算①减速运动段的距离1Y 的计算 a. 由初始垂直速度0y u 计算出0Re 。
0Re =00p y aad u ρμ=363.41043.20.67660.0278-⨯⨯⨯= 属于过渡区。
324()3a a p l ag d ρρρψμ-==333249.80.67(0.063410)(12000.67)3(0.027810)--⨯⨯⨯⨯-⨯⨯= b. 由于2Re ,f f ψζ= 查Re 与ζ，2Re ζ，/Re ζ，B 的列线图得Re f =。
c. 据0Re 查Re 与ζ，2Re ζ，/Re ζ，B 的列线图得23Re 6.410o o ζ=⨯，则423111.5610Re 6.410 3.46o o ζψ-==⨯-⨯- 表1 停留时间τ与雾滴水平速度x u 的关系图1 x u τ-曲线图d. 取一系列12Re 300,Re 200,,Re 1.8f ==⋯=，由Re 与ζ，2Re ζ，/Re ζ，B 的列线图查得相应的2221122Re ,Re ,Re ;f f ζζζ⋯再计算出相应的2221122111,,,,Re Re Re f f ζψζψζψ⋯---列于表2中。
e. 以Re 为横坐标，21Re ζψ-为纵坐标作图，如图2所示。
表2 Re 与21Re ζψ-、y u 、τ'的关系f ．由1Re =66，可计算出144/y u m s =，据图2可求得4092300ReRe d ζψ-⎰从而可以算出停留时间1τ'=2662504Re 3Re l l a d d ρμζψ-⎰=66250Re Re d ζψ-⎰=22.3210s -⨯。
图2 Re 与21Re ζψ-曲线g ．类似地，由23Re ,Re ，⋯Re f ，根据图4-45可求得，4092200ReRe d ζψ-⎰，⋯，40920.35ReRe d ζψ-⎰；亦可计算出相应的停留时间2τ'，3τ'⋯，τ'，如表2所示。
