电线电缆导电面积的计算方法

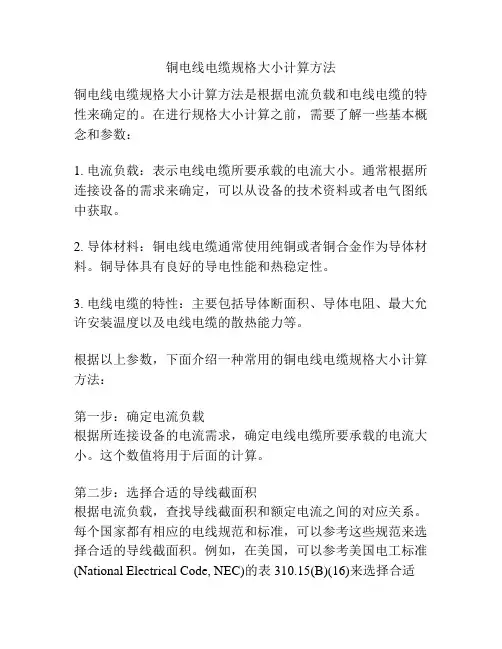

铜电线电缆规格大小计算方法铜电线电缆规格大小计算方法是根据电流负载和电线电缆的特性来确定的。

在进行规格大小计算之前，需要了解一些基本概念和参数：1. 电流负载：表示电线电缆所要承载的电流大小。

通常根据所连接设备的需求来确定，可以从设备的技术资料或者电气图纸中获取。

2. 导体材料：铜电线电缆通常使用纯铜或者铜合金作为导体材料。

铜导体具有良好的导电性能和热稳定性。

3. 电线电缆的特性：主要包括导体断面积、导体电阻、最大允许安装温度以及电线电缆的散热能力等。

根据以上参数，下面介绍一种常用的铜电线电缆规格大小计算方法：第一步：确定电流负载根据所连接设备的电流需求，确定电线电缆所要承载的电流大小。

这个数值将用于后面的计算。

第二步：选择合适的导线截面积根据电流负载，查找导线截面积和额定电流之间的对应关系。

每个国家都有相应的电线规范和标准，可以参考这些规范来选择合适的导线截面积。

例如，在美国，可以参考美国电工标准(National Electrical Code, NEC)的表310.15(B)(16)来选择合适的导线截面积。

第三步：计算导线电阻根据所选导线的截面积和长度，计算导线的电阻。

导线电阻越小，能够承载的电流就越大。

第四步：检查导线温升根据电流负载和导线电阻，计算导线的温升。

该温升值需要低于导线材料的最大允许安装温度。

一般来说，导体温升不能超过90°C。

第五步：检查散热能力根据所选导线截面积和导线的最大允许安装温度，检查导线的散热能力是否足够。

如果导线的散热能力不足，需要选择更大截面积的导线。

第六步：确定电线电缆规格根据前面的计算结果，确定合适的电线电缆规格。

这包括导体材料、导线截面积、绝缘材料和屏蔽等。

需要注意的是，不同的电线电缆规范和标准可能会有不同的计算方法和要求。

以上提供的是一种常规的计算方法，具体计算方法和参数可以根据相关规范进行调整和参考。

在实际应用中，建议咨询专业的电气工程师或者遵循当地的电线电缆安装规定。

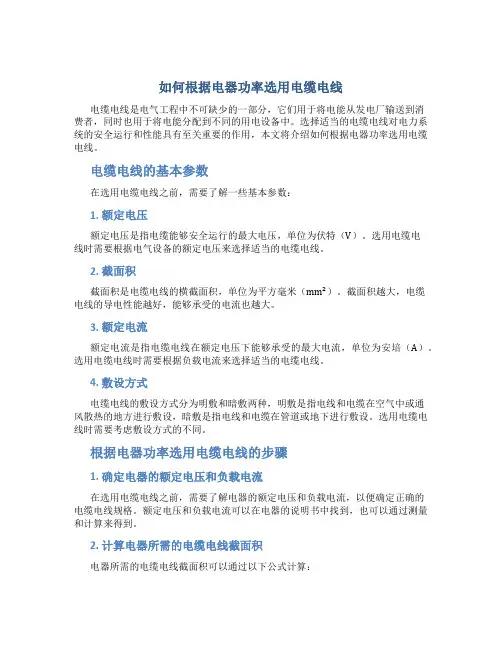

如何根据电器功率选用电缆电线电缆电线是电气工程中不可缺少的一部分，它们用于将电能从发电厂输送到消费者，同时也用于将电能分配到不同的用电设备中。

选择适当的电缆电线对电力系统的安全运行和性能具有至关重要的作用，本文将介绍如何根据电器功率选用电缆电线。

电缆电线的基本参数在选用电缆电线之前，需要了解一些基本参数：1. 额定电压额定电压是指电缆能够安全运行的最大电压，单位为伏特（V）。

选用电缆电线时需要根据电气设备的额定电压来选择适当的电缆电线。

2. 截面积截面积是电缆电线的横截面积，单位为平方毫米（mm²）。

截面积越大，电缆电线的导电性能越好，能够承受的电流也越大。

3. 额定电流额定电流是指电缆电线在额定电压下能够承受的最大电流，单位为安培（A）。

选用电缆电线时需要根据负载电流来选择适当的电缆电线。

4. 敷设方式电缆电线的敷设方式分为明敷和暗敷两种，明敷是指电线和电缆在空气中或通风散热的地方进行敷设，暗敷是指电线和电缆在管道或地下进行敷设。

选用电缆电线时需要考虑敷设方式的不同。

根据电器功率选用电缆电线的步骤1. 确定电器的额定电压和负载电流在选用电缆电线之前，需要了解电器的额定电压和负载电流，以便确定正确的电缆电线规格。

额定电压和负载电流可以在电器的说明书中找到，也可以通过测量和计算来得到。

2. 计算电器所需的电缆电线截面积电器所需的电缆电线截面积可以通过以下公式计算：截面积 = 负载电流 / 密度 / 整流系数其中，密度是电缆电线的铜或铝密度（铜密度为8.9kg/dm³，铝密度为2.7kg/dm³），整流系数是根据电气设备和电缆电线的敷设方式确定的，一般为0.7~0.9。

例如，一台额定电压为220V，负载电流为10A的电器需要选择电缆电线，若电缆电线铜质密度为8.9kg/dm³，整流系数为0.8，那么该电器所需的电缆电线截面积为：截面积 = 10A / 8.9 / 0.8 = 1.4 mm²（向上取整）3. 选择电缆电线的规格根据电器所需的电缆电线截面积和敷设方式确定合适的电缆电线规格。

电线电缆常⽤计算公式⼤全⼀、电线电缆材料⽤量铜的重量习惯的不⽤换算的计算⽅法：截⾯积*=kg/km如120平⽅毫⽶计算：120*=km1、导体⽤量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C /d=铜线径 G=铜⽐重 N=条数 K1=铜线绞⼊率 K2=芯线绞⼊率 C=绝缘芯线根数2、绝缘⽤量：（Kg/Km）=（D^2 - d^2）* * G * C * K2D=绝缘外径 d=导体外径 G=绝缘⽐重 K2=芯线绞⼊率 C=绝缘芯线根数3、外被⽤量：（Kg/Km）= ( D1^2 - D^2 ) * * GD1=完成外径 D=上过程外径 G=绝缘⽐重4、包带⽤量：（Kg/Km）= D^2 * * t * G * ZD=上过程外径 t=包带厚度 G=包带⽐重 Z=重叠率(1/4Lap =5、缠绕⽤量：（Kg/Km）= d^2 * * G * N * Zd=铜线径 N=条数 G=⽐重 Z=绞⼊率6、编织⽤量：（Kg/Km）= d^2 * * T * N * G / cosθθ = atan( 2 * * ( D + d * 2 )) * ⽬数 / / Td=编织铜线径 T=锭数 N=每锭条数 G=铜⽐重⽐重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线⼆、导体之外材料计算公式1.护套厚度：挤前外径×+1（符合电⼒电缆,单芯电缆护套的标称厚度应不⼩于，多芯电缆的标称厚度应不⼩于）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料⽐重；L为电缆长度；λ绞⼊系数塑料和导体塑料电现电缆要适应各种不同需要，就应具有⼴泛的优异⽽稳定的使⽤性能。

电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等.1.导体绞合节距设计:绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线.美制线规对应截面积及绞线节距2.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算:方法1:方法2:d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算:1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数.4.导体防氧化.为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。

押出部分有关的设计与计算:押出部分包括绝缘押出.内被押出及外被押出,在押出过程中,因对线材要求不同采用押出方式不同.一般情况下,绝缘押出采用挤压式,内护层与外护层采用半挤管式.有时为了满足性能要求采用挤管式.其具体选择方法,参照押出技术.1.押出料的选择:设计过程中押出料的选择主要根据胶料的用途、耐温等级、光泽性、软硬度、可塑剂耐迁移性、无毒性能等来选择.2.押出外径:D2=D+2*TD------押出前外径D2----押出后外径T------押出厚度押出厚度(T)主要根据线材有关标准,结合厂内设备生产能力尽量满足客户要求.3.胶料用量:采用不同的押出方式,押出胶料用量计算公式也有不同.挤管式挤压式W=(S成品截面-S缆芯内容物)*ρρ-----胶料密度.考虑到线材的公差, 现期线缆企业一般采用下面计算方法.W=3,14159*1.05*T*(2*D+T)* ρ芯线绞合有关设计与计算:芯线绞合国内称为成缆，是大多数多芯电缆生产的重要工序之一。

电线电缆常用计算公式大全一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48二、导体之外材料计算公式1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径?×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数塑料和导体塑料电现电缆要适应各种不同需要，就应具有广泛的优异而稳定的使用性能。

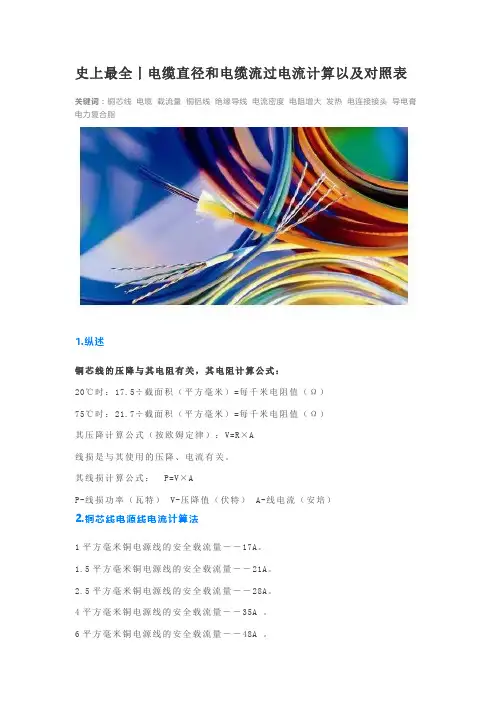

史上最全丨电缆直径和电缆流过电流计算以及对照表关键词：铜芯线电缆载流量铜铝线绝缘导线电流密度电阻增大发热电连接接头导电膏电力复合脂1.纵述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2.铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3.铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400... 还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

电缆线径和截面积
（原创实用版）
目录
1.电缆线径和截面积的定义与关系
2.电缆线径和截面积的选择
3.电缆线径和截面积的计算
4.电缆线径和截面积对电缆性能的影响
5.结论
正文
一、电缆线径和截面积的定义与关系
电缆线径，通常是指电缆导体的直径。

而截面积，是指电缆导体在垂直于其轴线的平面上的面积。

电缆线径和截面积紧密相关，线径决定了截面积，而截面积直接影响电缆的导电性能。

二、电缆线径和截面积的选择
电缆线径和截面积的选择主要取决于电缆的使用环境和用途。

例如，如果电缆用于输送大功率，那么需要选择较大的截面积以保证足够的导电能力。

另外，电缆的工作环境，如温度、湿度等也会影响线径和截面积的选择。

三、电缆线径和截面积的计算
电缆线径的计算通常根据电缆的用途和负载电流来确定。

而截面积的计算则需要根据电缆的线径和电缆的材质来确定。

不同的电缆材质，其截面积的计算方法可能会有所不同。

四、电缆线径和截面积对电缆性能的影响
电缆线径和截面积的大小直接影响电缆的导电性能。

如果线径过小或
截面积过小，会导致电缆的电阻过大，从而影响电缆的传输效率。

另外，线径和截面积也会影响电缆的机械强度和耐热性能。

五、结论
电缆线径和截面积是电缆设计和选择中的重要参数，需要根据电缆的使用环境和用途进行合理的选择。

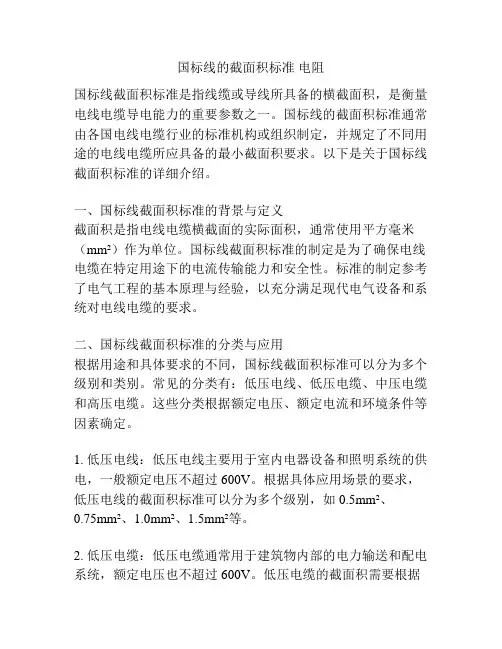

国标线的截面积标准电阻国标线截面积标准是指线缆或导线所具备的横截面积，是衡量电线电缆导电能力的重要参数之一。

国标线的截面积标准通常由各国电线电缆行业的标准机构或组织制定，并规定了不同用途的电线电缆所应具备的最小截面积要求。

以下是关于国标线截面积标准的详细介绍。

一、国标线截面积标准的背景与定义截面积是指电线电缆横截面的实际面积，通常使用平方毫米（mm²）作为单位。

国标线截面积标准的制定是为了确保电线电缆在特定用途下的电流传输能力和安全性。

标准的制定参考了电气工程的基本原理与经验，以充分满足现代电气设备和系统对电线电缆的要求。

二、国标线截面积标准的分类与应用根据用途和具体要求的不同，国标线截面积标准可以分为多个级别和类别。

常见的分类有：低压电线、低压电缆、中压电缆和高压电缆。

这些分类根据额定电压、额定电流和环境条件等因素确定。

1. 低压电线：低压电线主要用于室内电器设备和照明系统的供电，一般额定电压不超过600V。

根据具体应用场景的要求，低压电线的截面积标准可以分为多个级别，如0.5mm²、0.75mm²、1.0mm²、1.5mm²等。

2. 低压电缆：低压电缆通常用于建筑物内部的电力输送和配电系统，额定电压也不超过600V。

低压电缆的截面积需要根据具体的电流负荷和输送距离等因素来确定，常见的截面积有1.5mm²、2.5mm²、4mm²、6mm²等。

3. 中压电缆：中压电缆一般用于工业生产和城市电网的输电系统，额定电压一般在1kV-35kV之间。

中压电缆的截面积标准由电气设计和工程师根据具体的负载需求和输电距离来确定，常见的截面积有16mm²、25mm²、35mm²等。

4. 高压电缆：高压电缆主要应用于电力输送和配电系统中的大电流和长距离输电场景，额定电压超过35kV。

高压电缆的截面积标准根据具体的输电要求和系统设计来确定，常见的截面积有50mm²、70mm²、95mm²等。

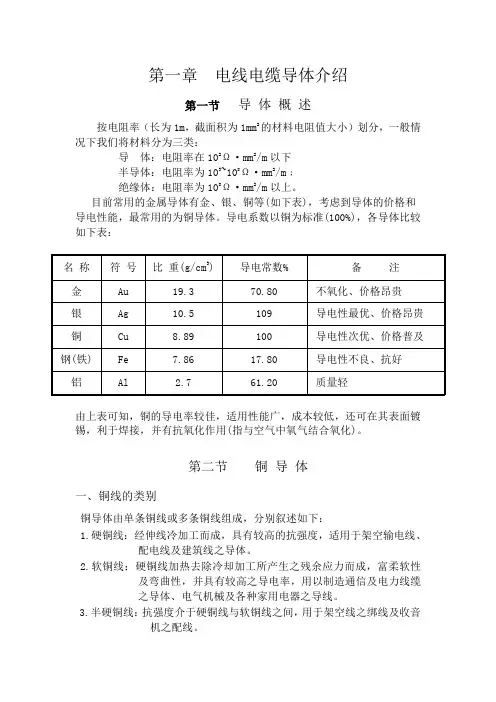

第一章电线电缆导体介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。

目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。

导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。

第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗强度，适用于架空输电线、配电线及建筑线之导体。

2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。

3.半硬铜线：抗强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。

4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC 或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。

5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。

6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管之导线、半导体零件导线及极细线等。

7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。

8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。

9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。

10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD 的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。

电工配线口诀与计算
电工配线是电气工程中的基础工作，正确的配线可以保证电路的正常运行与安全。

以下是一些电工配线口诀和计算方法，希望能对电工从业人员有所帮助。

一、配线口诀
1. 电线颜色：黑色、蓝色、棕色、灰色、红色、橙色、黄色、绿色。

2. 电线使用：黑线为零线，蓝线为中性线，棕线为火线，灰线为保护线，红线为控制线，橙线为信号线，黄线为接地线，绿线为接地保护线。

3. 电线标记：在电线两端标记符号，以示区分。

4. 电线连接：电线连接时一定要牢固可靠，接线盒必须盖上盖子，以免触电。

二、配线计算
1. 单相电路的电线截面积计算公式：
电线截面积 S=（1.732×U×I×cosφ）/（k×η）
其中，U为电压，I为电流，cosφ为功率因数，k为电线材料的电阻率，η为电线材料的导电率。

2. 三相电路的电线截面积计算公式：
电线截面积 S=（1.732×U×I×cosφ）/（k×η×n）
其中，U为电压，I为电流，cosφ为功率因数，k为电线材料的电阻率，η为电线材料的导电率，n为电缆敷设的数量。

以上就是电工配线口诀和计算方法，希望能对您有所帮助。

在配线时一定要注意安全，确保电路的正常运行。

电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等.1.导体绞合节距设计:绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线.美制线规对应截面积及绞线节距美制线规标称截面积最小截面积节距30 0.0507 0.0497 6~828 0.0804 0.0790 9~1126 0.1280 0.1260 11~1324 0.2050 0.1990 14~1622 0.3240 0.3140 16~1920 0.5190 0.5090 21~2418 0.8230 0.8070 27~3216 1.3100 1.2700 32~3814 2.0800 2.0200 39~472.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算:方法1:方法2:d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算:1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数.4.导体防氧化.为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。

第一章电线电缆导体介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。

目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。

导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。

第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。

2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。

3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。

4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC 或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。

5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。

6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。

7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。

8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。

9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。

10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD 的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。

根据电流值大小选择电线电缆导电面积的计算方法 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择， 一般可按照如 下口诀进行确定：“十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。

” 意思是 10 平方以下的铝线，毫米平方数乘以 5 就可以了，要是铜线就升一个档，比如 2.5 平方的铜线，就按 4 平方计算。

一百以上的都是截面积乘以 2，二十五平方以下的乘以 4， 三十五平方以上的乘以 3，柒拾和 95 平方都乘以 2.5，口诀好记对工作很有益处。

一般铜线安全计算方法 2.5 平方毫米铜电源线的安全载流量--28A。

4 平方毫米铜电源线的安全载流量--35A 。

6 平方毫米铜电源线的安全载流量--48A 。

10 平方毫米铜电源线的安全载流量--65A。

16 平方毫米铜电源线的安全载流量--91A 。

25 平方毫米铜电源线的安全载流量--120A。

如果是铝线，线径要取铜线的 1.5-2 倍。

如果铜线电流小于 28A，按每平方毫米 10A 来取肯定安全。

如果铜线电流大于 120A，按每平方毫米 5A 来取。

说明：以上只能作为估算，不是很准确。

室内用线，记住电线用 6 平方毫米以下的铜线，每平方电流不超过 10A 就是安全的。

从 这个角度讲，你可以选择 1.5 平方的铜线或 2.5 平方的铝线。

10 米内，导线电流密度 6A/平方毫米比较合适。

10-50 米，导线电流密度 3A/平方毫米。

50-200 米，导线电流密度 2A/平方毫米，500 米以上要小于 1A/平方毫米。

从这个角度，如 果不是很远的情况下，你可以选择 4 平方铜线或者 6 平方铝线。

如果真是距离 150 米供电， 一定采用 4 平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出 导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

铜线在不同温度下的线径和所能承受的最大电流表 铜线温度（摄氏度） 线径（大约值）（mm ）26075 电流（A）85902．5 4．0 6．0 8．020 25 30 4020 25 35 5025 30 40 5525 30 40 5514 22 30 38 50 60 70 80 10055 70 85 95 110 125 145 165 19565 85 100 115 130 150 175 200 23070 95 100 125 145 165 190 215 25075 95 110 130 150 170 195 225 260导线线径一般按如下公式计算 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流(A) L——导线的长度(M) U`——充许的电源降(V) S——导线的截面积(MM2) 说明：1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源 电压额定值综合起来考虑选用。
