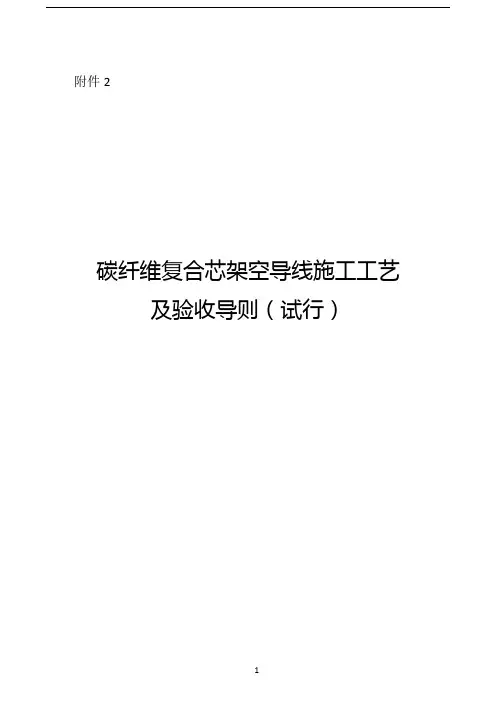

附件2碳纤维复合芯架空导线施工工艺及验收导则（试行）目次1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 总则 (4)5 施工预备 (5)6 张力放线 (8)7 连接 (8)8 紧线 (11)9 附件安装 (11)10 验收 (12)附录A （规范性附录）碳纤维复合芯导线施工机具技术条件 (13)附录B （规范性附录）装配式牵引器安装 (18)附录C （规范性附录）接续管爱护装置安装 (20)附录D （规范性附录）网套连接器安装 (22)附录E （规范性附录）接续管连接 (24)附录F （资料性附录）直线外压接管液压施工检查及评级记录表. 27附录G （规范性附录）耐张线夹连接 (28)附录H （资料性附录）耐张线夹联结套液压施工检查及评级记录表31编制讲明 (32)碳纤维复合芯架空导线施工工艺及验收导则（试行）1 范围本导则规定了架空输电线路碳纤维复合芯架空导线的施工工艺及验收标准。
本导则适用于架空输电线路用铝导体标称截面积不大于710mm2的碳纤维复合芯架空导线在新建和改建工程的施工及验收。
2 规范性引用文件下列文件关于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50233 110kV～750kV架空输电线路施工及验收规范GB/T 2317.1 电力金具机械试验方法GB/T 2314 电力金具通用技术条件GB/T 15632 带电作业用提线工具通用技术条件DL 5009.2 电力建设安全工作规程第2 部分：架空电力线路DL/T371 架空输电线路放线滑车DL/T 1109 输电线路张力架线用张力机通用技术条件DL T 875 架空输电线路施工机具差不多技术要求DL/T 1192 架空输电线路接续管爱护装置DL/T 689 输变电工程液压压接机DL/T 372 输电线路张力架线用牵引机通用技术条件DL/T 1079 输电线路张力架线用防扭钢丝绳Q/GDW154 1000kV架空送电线路张力架线施工工艺导则Q/GDW1571 大截面导线压接工艺导则国家电网基建[2015] 756号文件3 术语和定义下列术语和定义适用于本文件。
3.1碳纤维复合材料芯（简称：碳纤维复合芯） carbon fiber composite core以碳纤维为要紧增强纤维与玻璃纤维、树脂复合而成的圆形棒状芯材。
3.2碳纤维复合材料芯架空导线（简称：碳纤维复合芯导线） overhead conductors carbon fiber composite core reinforced由多根软铝单线或耐热铝合金单线（统称导体）与碳纤维复合材料芯同心绞制而成的架空输电线路用绞线。
3.3型线同心绞碳纤维复合材料芯软铝绞线（简称：碳纤维复合芯软铝绞线） overhead conductors-formed annealed aluminium wire, concentric lay, carbon fiber composite core reinforced, stranded conductors 由多根软铝型线与碳纤维复合材料芯同心绞制而成的架空输电线路用绞线。
3.4连接 connecting碳纤维复合芯导线末端与耐张线夹或者两根碳纤维复合芯导线与接续管之间的接合方式。
包括碳纤维复合芯的楔形连接和铝部压接。
3.5压接 crimping通过压力使压线筒沿导线四周产生机械压缩或变形，从而使导线和压线筒之间形成机械连接和电气连接的方法。
3.6集中压接 bull crimping又称张力场压接，在张力机与架线段第一基塔之间实施的压接行为。
3.7分散压接 distributed crimping与集中压接相对应，在非张力场实施的压接行为。
3.8定长放线 fixed length put line依据耐张段的长度以及牵张场的布置，确定导线的制造长度，在施工过程中不进行接续管连接。
3.9具有蛇节的接续管爱护装置 protecter of splicing fitting with snake joint要紧由橡胶头、蛇节、连接头、钢管与紧固螺钉等组成，在放线过程中，能够有效爱护接续管及其端部导线。
3.10装配式牵引器 assembling type tractor要紧由橡胶套、蛇节、过渡连接件、下连接件、大卡爪、中间连接件、小卡爪、小卡爪安装座、上连接件与压盖等组成，在放线过程中，能够安全有效牵引导线，且能够拆卸重复使用。
4 总则4.1 本导则是碳纤维复合芯架空导线线路工程施工组织设计、实施及监理的依据。
4.2 架线施工前，施工单位应依照碳纤维复合芯导线的特性、现场地形等条件有针对性地制定施工方案，编制作业指导书，合理选择施工机具和科学规划施工组织，并对操作工人进行安全技术交底。
4.3 施工人员应通过专业培训并掌握碳纤维复合芯导线的施工要领和禁忌，在实际操作时严格执行作业指导书的要求，确保碳纤维复合芯导线的施工质量和安全。
4.4 采纳碳纤维复合芯导线的架线施工工程，应按照相关的验收规范，并结合碳纤维复合芯导线的专门要求进行验收。
4.5 碳纤维复合芯架空导线应采纳张力架线，其施工工艺参照Q/GDW154标准执行。
4.6 碳纤维复合芯架空导线张力架线施工应具备的施工条件包括但不限于：a)施工机具应符合碳纤维复合芯导线施工机具技术条件，见附录A。
b)耐张金具组合串应具有较大调整范围的调整金具。
c)直线塔、耐张塔应设置满足施工要求的施工用孔。
4.7 导线承受的放线张力不同意超过25％RTS。
4.8 放线张力正常情况下，导线在放线滑车内的包络角超过25°时应加挂双滑车。
4.9 张力放线段长度和牵张场位置应要紧依照放线质量要求确定，兼顾放线效率。
铝股为软铝时宜适当缩短放线段长度，以确保安全和快速完成跨越架线任务；跨越特不重要的跨越物，如铁路、高速公路及110kV及以上电力线路等，也应适当缩短放线段长度。
4.10 跨越高铁时，应对安全性进行专题论证。
4.11 与碳纤维复合芯导线直接接触的机具应有效握持导线，且不损伤导线。
新规格的碳纤维复合芯导线的配套机具应通过型式试验验证才能进行工程应用。
4.12 牵引绳、牵引板、旋转连接器与碳纤维复合芯导线的连接部位是张力放线受力系统的薄弱环节，每次使用前均应严格检查，按规定方式安装和使用。
4.13 关于400mm2及以上碳纤维复合芯导线，导线牵引应采纳装配式牵引器，不得采纳单头网套。
导线换盘应采纳两个单头网套加抗弯旋转连接器的形式，不得采纳双头网套。
关于400mm2以下碳纤维复合芯导线，采纳单头网套和双头网套应进行试验验证。
4.14 碳纤维复合芯导线压接，应由培训合格并获得上岗证的技工操作。
导线压接施工前应进行压接设备、接续金具、导线的检查。
导线压接施工中应注意严格按照要求操作，压接后检查及压接试验等参照Q/GDW1571标准执行。
5 施工预备5.1 导线运输及防护5.1.1 碳纤维复合芯导线应幸免被地面或其他坚硬尖锐部件磨损。
5.1.2 碳纤维复合芯导线交货盘及包装应适应长距离及山地运输、吊装，幸免造成导线损伤。
5.2 跨越施工预备5.2.1 导线与被跨越物净空距离应满足要求，确保施工和被跨物的安全。
5.2.2 张力架线中跨越架的几何尺寸应按Q/GDW154的规定执行。
5.2.3 跨越架顶部可能与导线接触部位应采取防磨爱护措施。
5.3 牵张场的布置5.3.1 导线盘与张力机的距离应不小于15m。
5.3.2 导线进张力机的水平夹角不应大于10°。
若大于10°，应在导线盘和张力机之间需安装一个最小工作直径（导线直径25倍）的滑车，将导线引入张力机导向轮。
5.3.3 张力机应布置于顺线路方向，不同意使用落地滑车等方式转向。
张力机进出口与邻塔悬点的高差角不宜超过12.5°，水平角不宜超过6°。
5.4 金具预备5.4.1 在耐张线夹、接续管储运的过程中幸免发生磕碰。
5.4.2 接续管和耐张线夹安装前应按照厂家图纸核查接续金具的所有配套零件，幸免错用、混用。
5.5 机具预备5.5.1 施工过程中与导线直接接触的机具：张力机、放线滑车、装配式牵引器、接续管爱护装置、单头网套连接器、卡线器、提线器、压接机模具应满足导线特性的要求，并与导线规格、碳纤维复合材料芯棒规格相匹配。

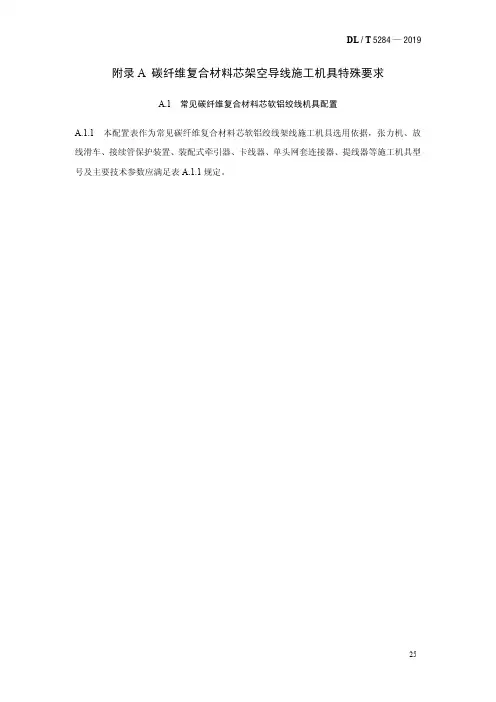

400mm2～710 mm2碳纤维复合芯导线的施工机具技术条件应符合附录A的要求。
5.5.2 牵张设备的选择应满足相应规格导线展放牵张力的要求。
张力机轮槽底部直径应不小于导线直径的50倍。
5.5.3 放线滑车预备放线滑车的设计选型参照DL/T371《架空输电线路放线滑车》进行，且满足如下要求：a)轮槽底部直径应该不小于导线直径的30倍。
b)轮槽深度大于导线直径1.25倍，且不小于接续管爱护装置直径的三分之二。
c)轮槽宽度能顺利通过装配式牵引器与接续管爱护装置。
d)滑轮槽内与导线接触部分应为胶体或其他韧性材料，滑轮的磨阻系数应不大于1.015。
e)与牵放方式相配合。
牵引板与放线滑车相匹配，保证牵引板的通过性。
f)放线滑车中轮的承载能力应满足滑车最大工作要求。
5.5.4 装配式牵引器装配式牵引器要紧由橡胶套、蛇节、过渡连接件、下连接件、大卡爪、中间连接件、小卡爪、小卡爪安装座、上连接件、压盖与压盖螺栓组成，如图1所示。
