中考物理知识点：串联和并联

九年级物理重难点分类突破15.3 串联和并联（重难点突破）一．重点：识别串联和并联电路（共10小题）1．如图所示电路中，下列关于灯泡L1、L2、L3连接说法中不正确的是（）A．S1、S2都断开，L1、L3串联B．S1、S2都闭合，L2、L3并联C．S1闭合，S2断开，L1、L3串联D．S1断开，S2闭合，L1、L2、L3都能发光【解析】A、S1、S2都断开时，电流从电源正极出发，经过灯泡L3、L1回到电源负极，所以灯泡L1、L3串联，故A正确。

B、S1、S2都闭合，电流从电源正极出发分支，一支经灯泡L3、另一支经开关S2、灯泡L2，然后共同经S1回负极，则L2、L3并联，故B正确；C、S2断开，S1闭合，灯泡L2断路，灯泡L1短路，电流只从灯泡L3经过，此时只有灯泡L3工作，故C错误。

D、S1断开，S2闭合，灯泡L1、L3并联，然后再与L1串联，则L1、L2、L3都能发光，故D正确。

【答案】C。

2．实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（）A．甲电路中，开关S只控制L1B．乙电路中，闭合开关S，两灯都亮C．丙电路中，闭合开关S，L1亮，L2不亮D．丁电路中，断开开关S，L1不亮，L2亮【解析】A、甲中，两灯泡串联接入电路，开关可控制两个灯泡，故A错误；B、乙中，开关断开，两灯泡串联接入电路，开关闭合，L1短路，L2亮，故B错误；C、丙中，闭合开关，两灯泡短路，都不亮，故C错误；D、丁中，闭合开关，两灯泡并联接入电路，断开开关，电路为灯泡L2的简单电路，故D正确。

【答案】D。

3．某电路如图所示，下列说法正确的是（）A．仅闭合S1与S2，灯泡L1与L2并联B．仅闭合S1与S2，灯泡L1与L2串联C．仅闭合S2与S3，灯泡L1与L2串联D．全部闭合，灯泡L1与L2并联【解析】AB、仅闭合S1与S2，电流的路径有两条，灯泡L1与L2并联，故A正确，B错误；C、仅闭合S2与S3，灯泡L1被短路，只有灯泡L2接入电路中，故C错误；D、全部闭合，电源的两端被导线相连，电源短路，故D错误。

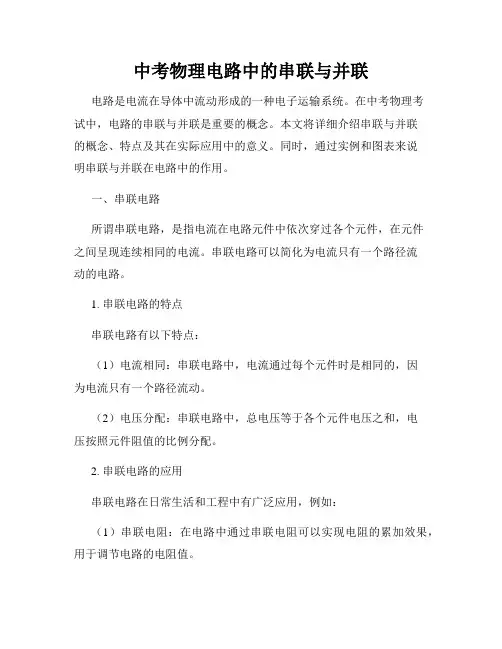

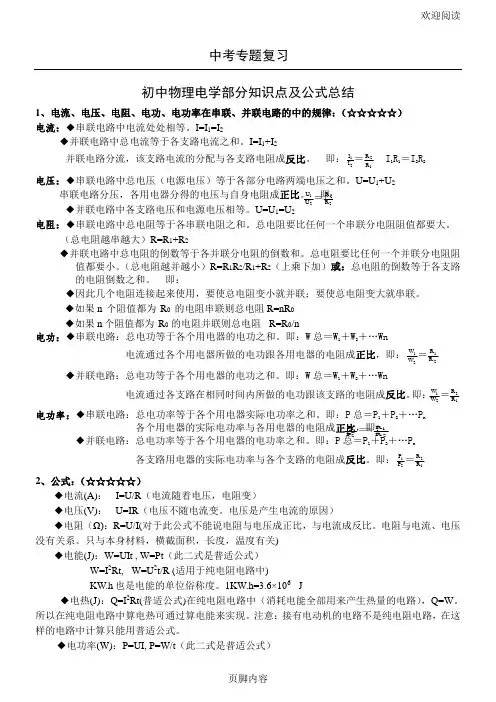

中考物理电路中的串联与并联电路是电流在导体中流动形成的一种电子运输系统。

在中考物理考试中，电路的串联与并联是重要的概念。

本文将详细介绍串联与并联的概念、特点及其在实际应用中的意义。

同时，通过实例和图表来说明串联与并联在电路中的作用。

一、串联电路所谓串联电路，是指电流在电路元件中依次穿过各个元件，在元件之间呈现连续相同的电流。

串联电路可以简化为电流只有一个路径流动的电路。

1. 串联电路的特点串联电路有以下特点：（1）电流相同：串联电路中，电流通过每个元件时是相同的，因为电流只有一个路径流动。

（2）电压分配：串联电路中，总电压等于各个元件电压之和，电压按照元件阻值的比例分配。

2. 串联电路的应用串联电路在日常生活和工程中有广泛应用，例如：（1）串联电阻：在电路中通过串联电阻可以实现电阻的累加效果，用于调节电路的电阻值。

（2）串联电池：在需要大电流时，可以通过串联多个电池来提供所需电流。

（3）串联灯泡：串联灯泡时，电流依次通过每个灯泡，如果一个灯泡坏了，其他灯泡仍能正常发光。

二、并联电路所谓并联电路，是指电流在电路元件中分成若干路径流动的电路。

并联电路可以简化为电压只有一个路径的电路。

1. 并联电路的特点并联电路有以下特点：（1）电压相同：并联电路中，每个元件的电压是相同的，因为电压只有一个路径。

（2）电流分配：并联电路中，总电流等于各个元件电流之和，电流按照元件阻值的倒数的比例分配。

2. 并联电路的应用并联电路也有广泛的应用，例如：（1）并联电阻：在需要调节电路的总电阻值时，可以通过并联电阻来实现。

（2）并联电容器：并联电容器能够增加储存电荷的总量，用于电路的能量储存。

（3）并联发光二极管(LED)：并联多个LED可以提高亮度和灯光的稳定性。

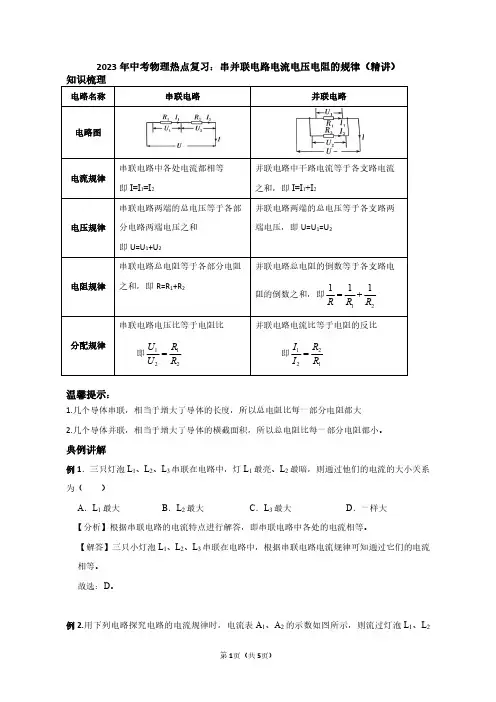

三、串联与并联的比较串联与并联电路在电路设计和应用中有各自的特点和适用场景。

下面是串联与并联的比较：（1）电流与电压关系：串联电路中电流相同，电压分配；并联电路中电压相同，电流分配。

串联电路的电压规律、并联电路的电压规律一、本次课知识讲授知识点1：串联电路的电压规律、并联电路的电压规律1、串联电路电压规律实验注意：①在连接电路时，一定要对照电路图，从电源的正极出发，依次经过开关、小灯泡，最后回到电源的负极，电压表要最后并联到所测电路的两端。

②在连接电路过程中，开关一定要处于断开状态。

每次连接完电路，一定要检查无误后，在闭合开关。

实验过程中，每次读数后，应及时断开开关。

③电压表要按使用规则连入电路，并按正确的读数方法进行读数。

④实验时改变小灯泡的规格或电源电压进行多次试验，以避免实验数据的特殊性，以便得出具有普遍性的结论。

换用不同规格的小灯泡时，各部分电路两端的电压会发生改变，但电源两端的电压（总电压）是不变的。

2、串联电路中各部分电路两端的电压之和等于电源两端的电压。

表达式为U=U1+U2+U3+...+Un。

拓展：①在串联电路中，电源两端电压也可称作串联电路的总电压，所以上述结论也可以叙述为：串联电路的总电压等于各部分电路两端的电压之和；但串联电路中各部分电路两端的电压不一定相等。

②当电路中有多各用电器串联时，以上结论仍然成立，表达式为：U=U1+U2+U3+...+Un。

3、并联电路电压规律实验注意：①实验前应先画好电路图；②连接电路的过程中，开关应断开；③应从电源的正极起按电路图将元件逐个连接起来；④连接好电路后，要先用开关试触，观察电压表的偏转情况，却热所选电压表量程及连接无误后，在闭合开关，观察示数；⑤读数完毕，应断开开关，切断电源，整理好实验器材。

拓展：①当电路中有多个用电器并联时，以上结论仍然成立，表达式为：U1=U2=U3=...=Un。

②当把几节相同的干电池并联起来使用时，并联电池组两端的电压等于一节干电池两端的电压，即U=U1=U2=...=U 。

4、并联电路中各支路用电器两端的电压等于电源两端电压。

表达式为：U1=U2=U3=...=Un注意：并联电路中各支路用电器两端的电压相等，当同一电路中两端电压相等的两个用电器不一定并联。

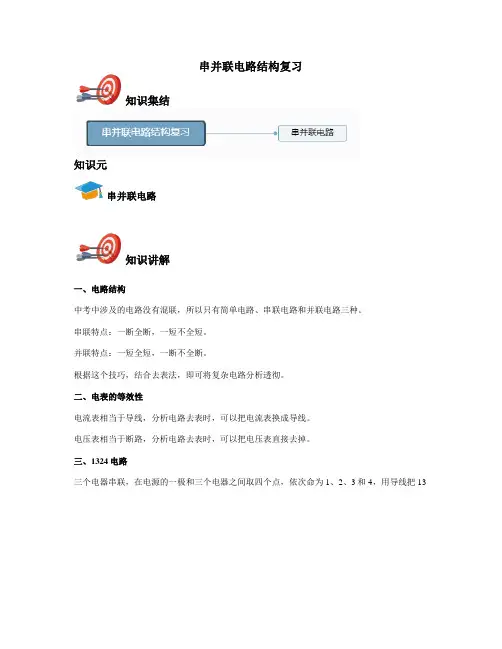

串并联电路结构复习知识集结知识元串并联电路知识讲解一、电路结构中考中涉及的电路没有混联，所以只有简单电路、串联电路和并联电路三种。

串联特点：一断全断，一短不全短。

并联特点：一短全短，一断不全断。

根据这个技巧，结合去表法，即可将复杂电路分析透彻。

二、电表的等效性电流表相当于导线，分析电路去表时，可以把电流表换成导线。

电压表相当于断路，分析电路去表时，可以把电压表直接去掉。

三、1324电路三个电器串联，在电源的一极和三个电器之间取四个点，依次命为1、2、3和4，用导线把13和24分别相连，则电路变为三个电器并联的电路。

例题精讲串并联电路例1.【答案】D【解析】题干解析:A、当仅闭合S1、S2时，L1、L2并联，此时灯泡两端的电压等于额定电压，两灯泡都能正常发光，所以选项A不正确。

B、当仅闭合S2、S3时，灯泡L1被短路，所以只有灯泡L2亮，所以选项B不正确．C、当仅闭合S1、S3时，灯泡L2被短路，所以只有灯泡L1亮，电流表的示数为，所以选项C不正确．D、当仅闭合S3时，L1、L2串联，电路总电阻R=10Ω+10Ω=20Ω，所以选项D正确．例2.【答案】A【解析】题干解析:串联电路，各用电器首尾相接。

例3.【答案】D【解析】题干解析:串联电路，电流一定相等。

当堂练习单选题练习1.【答案】C【解析】题干解析:A、当断开S l、S2，闭合S3时，R1与R2为顺次连接，是串联，故A选项正确；B、当断开S3，闭合S1、S2时，R1与R2为并列连接，是并联，故B选项正确；C、当断开S1，闭合S2、S3时，为R1的基本电路，R2被短路，故C选项错误；D、只要同时闭合S l、S3，电流从正极流出通过S1，S3直接流入电源负极，形成电源短路，故D选项正确。

练习2.【答案】A【解析】题干解析:（1）要使灯泡L1、L2并联在电路中，则电流有两条路径，分别经过这两个灯，并且这两条路径互不影响；（2）单独通过L1的路径是：正极→S3→L1→S1→负极；单独通过L2的路径是：正极→S3→L2→负极，因此两灯并联需要闭合的开关是S1和S3，电路如下图所示：练习3.【答案】A【解析】题干解析:A、若甲表是电压表，乙表是电流表，两个电阻并联在电路中，电流表测量的是R2中的电流．故A正确；B、若甲表是电流表，乙表是电流表，此时整个电路发生短路，故B错误；C、若甲表是电压表，乙表是电压表，此时，R2中没有电流通过，R1有电流通过，故C错误；D、若甲表是电流表，乙表是电压表，此时，电压表相当于开路，R2被短路、没有电流通过，只有R1，故D错误。

电流的串、并联分析知识点梳理一、串联和并联1、串联(1)定义：将电学元件按顺序首尾依次连接起来接入电路中的电路。

(2)特点：<1>电流只有一条路径。

<2>电流流过每一个用电器，各个用电器之间相互影响，其中某一个出现故障，则所有用电器均不能正常工作.<3>串联电路中，开关和用电器是串接接法，一个开关可以控制所有用电器。

2、并联(1)定义：电路中两个（或以上）用电器并列（头对头，尾对尾）接入，然后与电源、开关用导线串联起来的电路。

(2)特点：<1>电路中出现不止一条电流路径，所有电流路径中都有相同部分和不同部分。

将所有电流都通过的地方，称为干路；将电流路径不同的地方，称为支路。

<2>干路上的开关控制整个电路的正常工作；支路上的开关分别控制与其串联的用电器。

<3>并联电路中支路部分的各个用电器在工作时互不影响。

3、串联和并联电路的识别方法对于一些一眼看不出的电路中，一般采用“节点法”判断串联还是并联。

节点法：在不规范的电路图中，无论导线多长，只要导线上没有任何东西或者只有开关的情况下，导线的两端，可以看成同一个点，继而达到简化电路的目的。

二、电流的大小1、电荷：符号（Q 或q ） 单位：库仑，简称库,用字母C 表示2、电流(1)定义：单位时间内（1s ）通过导体横截面上电荷量的多少。

(2)表达式： I =tq单位：安培，简称安，用字母A 表示 其他单位：毫安（mA ）、微安（μA ） 1A=103mA=106μA 3、电流的三大效应①热效应 ②磁效应 ③化学效应 4、电流表及其适用方法5、电流表的使用与读数电流表使用注意事项 电流表读数方法：<1>电流表使用前应先进行调零 <1>确定量程：看接线柱接的是哪个 <2>注意电流表的接线柱所对应的量程 <2>确定分度值：分析每小格代表多少 <3>电流表读数时，应估读一位。

初中物理串联和并联【考点精讲】一、串联与并联串联并联定义把元件逐个顺次连接起来的电路把元件并列连接起来的电路特点电路中只有一条电流路径，一处断开所有用电器都停止工作。

（所有用电器要么同时工作；要么同时不工作）电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。

（各个用电器可以互不影响地独立工作）开关作用控制整个电路干路中的开关控制整个电路，支路中的开关控制该支路。

电路图实例装饰小彩灯、开关和用电器家庭中各用电器、路灯二、识别电路串、并联的常用方法擦除法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器为串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。

【典例精析】例题1 （青岛中考）请根据实物电路，画出电路图：思路导航：本题考查实物电路的识别及电路图的画法。

由图可知，灯L1和L 2并联，开关S在干路，开关S1在灯L2的支路，开关S2在灯L1的支路。

答案：例题2 请你对照下左图的电路图，把实物图用线代替导线连接起来。

思路导航：根据电路图，分析两灯为并联；先按顺序画出其中一条，再将另一条支路连上。

答案：例题3如下图的电路，三个小灯泡是（选填“串联”或“并联”）？思路导航：（1）判断电路是否正常：电路是不是短路？可擦除用电器，闭合开关，看电路是否是通路，如果是通的，则为短路，否则电路不是短路。

（2）留下任意一个灯泡，擦去其他的灯泡，闭合开关，看这个灯泡能否工作。

如果能，则是并联；如果不能，则是串联。

答案：并联例题4 （江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定。

请按以下要求设计游览路线：（1）游客由入口到出口，先后经过两个游览点，请在图甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图乙中用笔画线画出游览路线。

由此联想到我们所学的电路知识.现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计实验与进行实验】请在下图所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电路元件符号。
