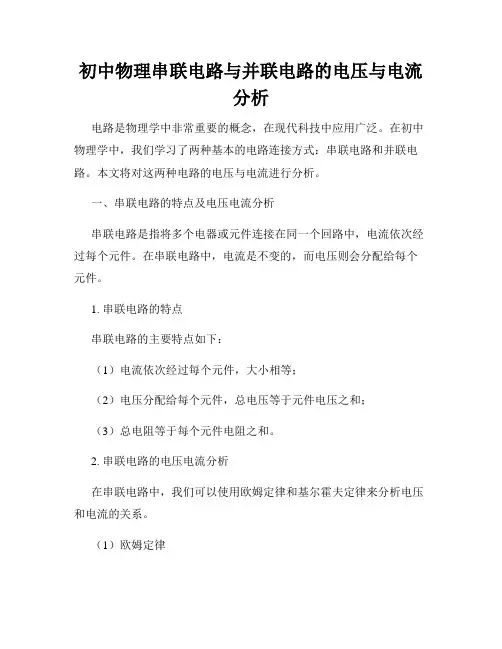

初中物理串联电路与并联电路的电压与电流分析电路是物理学中非常重要的概念，在现代科技中应用广泛。
在初中物理学中，我们学习了两种基本的电路连接方式：串联电路和并联电路。
本文将对这两种电路的电压与电流进行分析。
一、串联电路的特点及电压电流分析串联电路是指将多个电器或元件连接在同一个回路中，电流依次经过每个元件。
在串联电路中，电流是不变的，而电压则会分配给每个元件。
1. 串联电路的特点串联电路的主要特点如下：（1）电流依次经过每个元件，大小相等；（2）电压分配给每个元件，总电压等于元件电压之和；（3）总电阻等于每个元件电阻之和。
2. 串联电路的电压电流分析在串联电路中，我们可以使用欧姆定律和基尔霍夫定律来分析电压和电流的关系。
（1）欧姆定律根据欧姆定律，电流（I）等于电压（U）与电阻（R）之间的比值，即 I = U/R。
由于串联电路中电流大小相等，所以欧姆定律对每个元件都成立。
可以得出以下结论：I1 = U1/R1I2 = U2/R2...In = Un/Rn（2）基尔霍夫定律基尔霍夫定律包括两个方面：基尔霍夫第一定律（电流守恒定律）和基尔霍夫第二定律（电压守恒定律）。
基尔霍夫第一定律指出，在串联电路中，电流的总和等于电流经过每个元件的和，即 I = I1 + I2 + ... + In。
由于串联电路中电流大小相等，所以可以简化为 I = nI1。
基尔霍夫第二定律指出，在串联电路中，总电压等于各个元件电压之和，即 U = U1 + U2 + ... + Un。
根据欧姆定律，可以得到以下关系：U = I1R1 + I2R2 + ... + InRn二、并联电路的特点及电压电流分析并联电路是指多个电器或元件的正极连接在一起，负极连接在一起，形成一个回路，电流从正极分流到各个元件，再汇总为总电流返回负极。
在并联电路中，电压相同而电流则分配给各个元件。
1. 并联电路的特点并联电路的主要特点如下：（1）电压相同，等于总电压；（2）电流分配给各个元件，总电流等于各个元件电流之和；（3）总电阻的倒数等于各个元件电阻倒数之和的倒数。

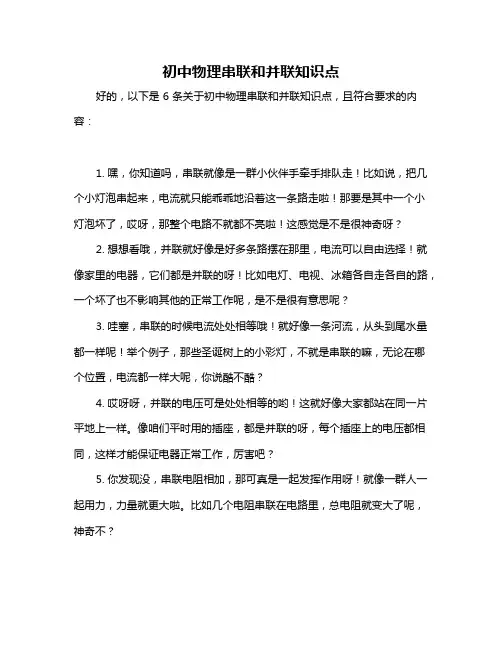

初中物理串联和并联知识点
好的，以下是 6 条关于初中物理串联和并联知识点，且符合要求的内容：
1. 嘿，你知道吗，串联就像是一群小伙伴手牵手排队走！比如说，把几个小灯泡串起来，电流就只能乖乖地沿着这一条路走啦！那要是其中一个小灯泡坏了，哎呀，那整个电路不就都不亮啦！这感觉是不是很神奇呀？
2. 想想看哦，并联就好像是好多条路摆在那里，电流可以自由选择！就像家里的电器，它们都是并联的呀！比如电灯、电视、冰箱各自走各自的路，一个坏了也不影响其他的正常工作呢，是不是很有意思呢？
3. 哇塞，串联的时候电流处处相等哦！就好像一条河流，从头到尾水量都一样呢！举个例子，那些圣诞树上的小彩灯，不就是串联的嘛，无论在哪个位置，电流都一样大呢，你说酷不酷？
4. 哎呀呀，并联的电压可是处处相等的哟！这就好像大家都站在同一片平地上一样。
像咱们平时用的插座，都是并联的呀，每个插座上的电压都相同，这样才能保证电器正常工作，厉害吧？
5. 你发现没，串联电阻相加，那可真是一起发挥作用呀！就像一群人一起用力，力量就更大啦。
比如几个电阻串联在电路里，总电阻就变大了呢，神奇不？
6. 嘿嘿，并联电阻的倒数可会相加哦！这个有点难理解吧，但你想想，多个路一起走，难度不就降低了嘛。
像那些复杂的电路里，并联电阻就起到了很重要的作用啦！
总之，串联和并联在物理中可重要啦，它们让我们的电路世界变得丰富多彩！。

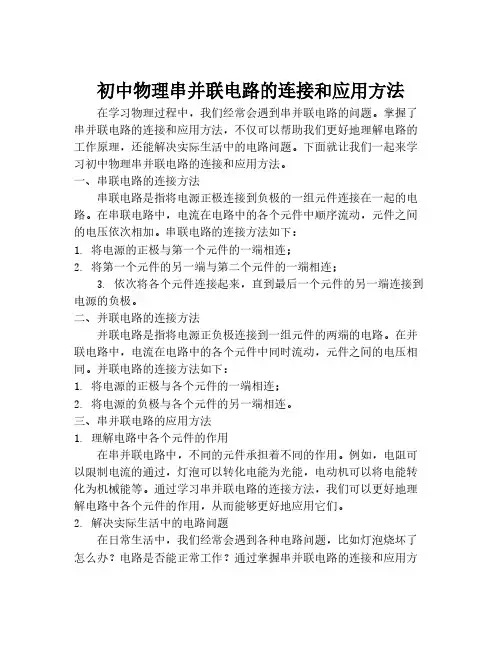

初中物理串并联电路的连接和应用方法在学习物理过程中，我们经常会遇到串并联电路的问题。
掌握了串并联电路的连接和应用方法，不仅可以帮助我们更好地理解电路的工作原理，还能解决实际生活中的电路问题。
下面就让我们一起来学习初中物理串并联电路的连接和应用方法。
一、串联电路的连接方法串联电路是指将电源正极连接到负极的一组元件连接在一起的电路。
在串联电路中，电流在电路中的各个元件中顺序流动，元件之间的电压依次相加。
串联电路的连接方法如下：1. 将电源的正极与第一个元件的一端相连；2. 将第一个元件的另一端与第二个元件的一端相连；3. 依次将各个元件连接起来，直到最后一个元件的另一端连接到电源的负极。
二、并联电路的连接方法并联电路是指将电源正负极连接到一组元件的两端的电路。
在并联电路中，电流在电路中的各个元件中同时流动，元件之间的电压相同。
并联电路的连接方法如下：1. 将电源的正极与各个元件的一端相连；2. 将电源的负极与各个元件的另一端相连。
三、串并联电路的应用方法1. 理解电路中各个元件的作用在串并联电路中，不同的元件承担着不同的作用。
例如，电阻可以限制电流的通过，灯泡可以转化电能为光能，电动机可以将电能转化为机械能等。
通过学习串并联电路的连接方法，我们可以更好地理解电路中各个元件的作用，从而能够更好地应用它们。
2. 解决实际生活中的电路问题在日常生活中，我们经常会遇到各种电路问题，比如灯泡烧坏了怎么办？电路是否能正常工作？通过掌握串并联电路的连接和应用方法，我们可以用正确的方法来解决这些问题。
例如，当一颗灯泡烧坏时，我们可以通过检查电路的连接情况，更换烧坏的灯泡来解决问题。
3. 深入理解电路的工作原理串并联电路是电路中最基本的一种连接方式，通过学习串并联电路的连接和应用方法，我们可以更深入地理解电路的工作原理。
只有理解了电路的工作原理，我们才能更好地应用电路知识，解决实际问题。
总之，初中物理串并联电路的连接和应用方法对我们的学习和生活都有很大的帮助。
初中物理串联电路和并联电路的特点总结串联电路和并联电路是电路中最基本的两种电路方式，它们在电流、电压和电阻方面有着不同的特点。
```-----R1-------R2-------R3-----，E，，-------------------```1.电压特点：串联电路中的总电压等于各个电阻上的电压之和。
即V=V1+V2+V3+...+Vn。
这是因为电流在各个电阻上产生的电压相加。
2.电流特点：串联电路中的电流是恒定的，即电流穿过每个电阻的电流相等。
这是因为串联电路中只有一个电流路径，电流只能按照相同的大小依次通过每个电阻。
3.电阻特点：串联电路中的总电阻等于各个电阻的电阻之和。
即R=R1+R2+R3+...+Rn。
这是因为串联电路中电阻依次连接，总电阻等于各个电阻的叠加。
```-----R1--------------R2-------，E，，-----R3--------------R4-------```1.电压特点：并联电路中的各个电阻上的电压相等。
这是因为并联电路中各个电阻之间是平行连接，它们都在相同的电压下工作。
2.电流特点：并联电路中的总电流等于各个支路电流之和。
即I=I1+I2+I3+...+In。
这是因为并联电路中电流会按照一定比例分配到不同的分支。
3.电阻特点：并联电路中的总电阻的倒数等于各个电阻的倒数之和的倒数。
即1/R=1/R1+1/R2+1/R3+...+1/Rn。
这是因为并联电路中电阻分流，总电阻等于各个电阻的倒数之和的倒数。
综上所述，串联电路和并联电路在电流、电压和电阻方面有着不同的特点。
串联电路中电流恒定，电压和电阻相加；并联电路中电压相等，电流分流，总电阻等于各个电阻的倒数之和的倒数。
了解串联电路和并联电路的特点对于理解电路的工作原理和进行电路设计都是非常重要的。
初中物理串联和并联教案教案是教师把所学教育理论与自己的教学实践相结合创造出的成果,是教师提高教学质量的保障,同时也是教师对课堂教学进行设计、实施、评价和反思的文本与载体。
下面是店铺收集整理关于初中物理串联和并联教案以供大家参考。
初中物理串联和并联教案设计一教学准备教学目标1.知道串联和并联电路的特点。
2.会设计两个用电器的串联和并联电路并能画出电路图、连接电路。
3.能说出生活、生产中采用简单的串并联电路实例。
教学重难点重点：通过探究发现串并联电路的特点。
难点;规范画出串并联电路、动手连接串并联电路。
教学工具多媒体、板书教学过程一、导入环节(一)导入新课，板书课题上节课学习的电路图中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢?这一节我们将来学习第十五章第三节串联和并联。
(二)出示学习目标:课件展示学习目标，指导学生观看。
过渡语：明确了学习目标，请同学们根据自学指导认真自学课本，时间约7分钟二、先学环节(一)请同学们带着下列问题看课本P41-43页内容，勾画知识点并记忆，可查资料要独立完成：1.阅读课本p41页，结合课本插图和右边的电路图找出串联和并联电路的特点。
2.结合课本p42页实验：连接串联和并联电路，明确电路的构成及电路图，会设计两个用电器的串联和并联电路并能画出电路图、连接电路3.阅读课本p43页，生活中的电路及想想议议，举出几个生活、生产中采用简单的串、并联电路实例。
(二)学生自学教材：师巡视(三)自学检测反馈要求：7分钟完成自学检测题，要求书写认真、规范。
让4个小组的的同学到黑板前展示，书写成绩和题目成绩记入小组量化，要求书写认真、规范，下面同学交换学案，小组长组织成员用红笔将错误画出，准备更正。
1.如下图所示，L1与L2属于串联的是 ( )2.以下电路正确的是( )3.如图所示电路，要使灯L1、L2串联，则应闭合开关———，断开开关———;要使灯L1、L2并联，则应闭合开关_______，断开开关_______;绝对不能同时闭合开关 _______ 。
初中物理串联电路和并联电路的特点总结串联电路和并联电路是电流在电路中的两种传输方式。
它们在电流的分布、电压的分布、电阻的总和以及功率的分配等方面表现出不同的特点。
首先，串联电路是指电流按顺序通过电路中的每个元件流动的电路。
它们的特点如下：1.电流相等：在串联电路中，电流沿着相同的路径流动，所以电路中的电流强度相等。
2.电压分配：串联电路中，总电压等于各个电阻元件电压之和。
这是因为电流经过每个元件之后，电压都会有所下降，所以总电压会在各个元件之间分配。
3.电阻总和：串联电路中，各个电阻的电阻值相加即为总电阻。
这是因为电流在串联电路中经过每个元件时，要经过相等的电阻，所以总电阻就是各个电阻的和。
4.功率分配：串联电路中，各个元件的功率分配是不相等的。
由于功率等于电流乘以电压，而电压在串联电路中总是变化的，所以各个元件的功率也会有所差异。
其次，并联电路是指电流同时通过电路中的不同分支的电路。
它们的特点如下：1.电流分配：在并联电路中，总电流等于其中各个分支电路的电流之和。
这是因为电流可以选择流过不同的分支，所以总电流等于各个分支电流的总和。
2.电压相等：并联电路中，各个分支电路的电压相等。
这是因为并联电路中的各个分支都连接到相同的电源上，所以它们具有相同的电压。
3.电阻分配：在并联电路中，各个分支电路的电阻值乘以电流等于分支电压。
这是因为电流可以在不同的分支中选择流动，所以各个分支电阻的乘积等于该分支的电压。
4.功率总和：并联电路中，各个分支的功率总和等于总功率。
这是因为功率等于电流乘以电压，而总电流等于各个分支电流的总和，总电压等于各个分支电压的最大值，所以总功率等于各个分支功率之和。
总之，串联电路和并联电路在电流的分布、电压的分布、电阻的总和以及功率的分配等方面表现出不同的特点。
了解这些特点可以帮助我们更好地理解电路中的电流与电压的关系，从而应用于实际的电路设计和分析中。
初中物理串联电路与并联电路知识点总结初中物理串联电路与并联电路知识点1、串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径; ②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作; ③只需一个开关就能控制整个电路。
串联电路的特点：1、串联电路中电流处处相等。
I=I1=I2 2、串联电路中的总电阻等于各电阻之和。
R=R1+R2 3、串联电路中的总电压等于各电阻两端电压之和。
U=U1+U2 4、串联电路中各电阻两端的电压之比等于电阻之比。
U/R=U1/R1=U2/R2 5、串联电路中各电阻的功率之比等于电阻之比。
P/R=P1/R1=P2/R2电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的`路径，有干路、支路之分; ②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路; ③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
1、把电路中的元件并列地接到电路中的两点间。
即若干二端电路元件共同跨接在一对节点之间的连接方式。
这样连成的总体称为并联组合。
其特点是：①组合中的元件具有相同的电压;②流入组合端点的电流等于流过几个元件的电流之和;③线性时不变电阻元件并联时，并联组合等效于一个电阻元件，其电导等于各并联电阻的电导之和，称为并联组合的等效电导，其倒数称为等效电阻;④几个初始条件为零的线性时不变电容元件并联时的'等效电容为;⑤几个初始条件为零的线性时不变电感元件并联时的等效电为;⑥正弦稳态下，几个复数导纳的并联组合的等效导纳为，式中Yk是并联组合中第k个导纳。
并联电路电阻大小的计算公式为1/R=1/R1+1/R2+1/R3+…… (R1、R2、R3……表示各支路电阻大小);若只有两个电阻并联，则有计算公式:R=R1XR2/R1+R2(此公式只能用于两个电阻并联，多个电阻并联只能用上一个公式)。
初中物理电学，串联与并联电路系统讲解，定义特点区别与识别方法一、串联与并联——定义◆串联电路：将电路元器件首尾依次连接起来便形成了串联电路。
串联电路只有一条通路，各个电路元器件之间相互影响，只要有一处非正常工作，则该电路就没有导通，为断路，用电器无法正常工作。
例如装饰用的“满天星”小彩灯便是串联电路在日常生活中的应用。
◆并联电路：将电路元器件并列连接在电路的两点间便组成了并联电路。
并联电路有多条通路，各个支路间电路元器件不互相影响，可以独立工作，当某一支路无法正常工作时，其他支路仍可以正常工作，不受其影响。
例如家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。
二、串联与并联——特点◆串联电路：1. 由于恒定电流电路中各处电荷是稳定的，因此，单位时间内通过串联电路各部分的电荷量相等，也就是串联电路电流处处相等，即I总=I1=I2=……=In；2. 串联电路总电压等于各用电器电压之和，即U总=U1+U2+U3+……+Un；3. 由电流处处相等、总电压为各用电器电压之和、电阻R=U/I得：串联电路等效电阻等于各电阻之和，即R总=R1+R2+R3+……+Rn；4. 由电流处处相等、总电压为各用电器电压之和、功率P=UI得：串联电路总功率等于各功率之和，即P总=P1+P2+P3+……+Pn。
◆并联电路：1. 并联电路干路电流等于各支路电流之和，即I总=I1+I2+……+In；2. 并联电路中各并联元器件两端电压相等，即U总=U1=U2=U3=……=Un；3. 由各元器件两端电压相等、干路电流等于各支路电流之和、电阻R=U/I得：并联电路等效电阻的倒数等于各电阻的倒数和，即1/R总=1/R1+1/R2+1/R3+……+1/Rn；4. 由各元器件两端电压相等、干路电流等于各支路电流之和、功率P=UI得：并联电路总功率等于各功率之和，即R总=P1+P2+P3+……+Pn。
三、串联和并联——区别1. 串联电路只有一条路径，并联电路有多条路径；2. 串联电路各用电器之间相互影响，并联电路各用电器之间可以独立工作；3. 串联电路中一个开关可以控制所有用电器，并联电路需在干路支路上放置多个开关才可以实现对整个电路的控制；4. 串联电路中有I总=I1=I2=……=In，并联电路中有I总=I1+I2+……+In；5. 串联电路中有U总=U1+U2+U3+……+Un，并联电路中有U总=U1=U2=U3=……=Un；6. 串联电路中有R总=R1+R2+R3+……+Rn，并联电路中有1/R总=1/R1+1/R2+1/R3+……+1/Rn。
初中物理电学，串联与并联电路系统讲解，定义特点区别与识别方法一、串联与并联——定义◆串联电路：将电路元器件首尾依次连接起来便形成了串联电路。
串联电路只有一条通路，各个电路元器件之间相互影响，只要有一处非正常工作，则该电路就没有导通，为断路，用电器无法正常工作。
例如装饰用的“满天星”小彩灯便是串联电路在日常生活中的应用。
◆并联电路：将电路元器件并列连接在电路的两点间便组成了并联电路。
并联电路有多条通路，各个支路间电路元器件不互相影响，可以独立工作，当某一支路无法正常工作时，其他支路仍可以正常工作，不受其影响。
例如家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。
二、串联与并联——特点◆串联电路：1. 由于恒定电流电路中各处电荷是稳定的，因此，单位时间内通过串联电路各部分的电荷量相等，也就是串联电路电流处处相等，即I总=I1=I2=……=In；2. 串联电路总电压等于各用电器电压之和，即U总=U1+U2+U3+……+Un；3. 由电流处处相等、总电压为各用电器电压之和、电阻R=U/I得：串联电路等效电阻等于各电阻之和，即R总=R1+R2+R3+……+Rn；4. 由电流处处相等、总电压为各用电器电压之和、功率P=UI得：串联电路总功率等于各功率之和，即P总=P1+P2+P3+……+Pn。
◆并联电路：1. 并联电路干路电流等于各支路电流之和，即I总=I1+I2+……+In；2. 并联电路中各并联元器件两端电压相等，即U总=U1=U2=U3=……=Un；3. 由各元器件两端电压相等、干路电流等于各支路电流之和、电阻R=U/I得：并联电路等效电阻的倒数等于各电阻的倒数和，即1/R总=1/R1+1/R2+1/R3+……+1/Rn；4. 由各元器件两端电压相等、干路电流等于各支路电流之和、功率P=UI得：并联电路总功率等于各功率之和，即R总=P1+P2+P3+……+Pn。
三、串联和并联——区别1. 串联电路只有一条路径，并联电路有多条路径；2. 串联电路各用电器之间相互影响，并联电路各用电器之间可以独立工作；3. 串联电路中一个开关可以控制所有用电器，并联电路需在干路支路上放置多个开关才可以实现对整个电路的控制；4. 串联电路中有I总=I1=I2=……=In，并联电路中有I总=I1+I2+……+In；5. 串联电路中有U总=U1+U2+U3+……+Un，并联电路中有U总=U1=U2=U3=……=Un；6. 串联电路中有R总=R1+R2+R3+……+Rn，并联电路中有1/R总=1/R1+1/R2+1/R3+……+1/Rn。
