冲压模具与五金模具知识大全1填空题1冲压加工是利用安装在压力机上的模具对材料施加变形力,使其产生变形或分离,从而获得冲件的一种压力加工方法。
2因为冷冲压要紧是用板料加工成零件,因此又叫板料冲压。
3冷冲压不仅能够加工金属材料材料,而且还能够加工非金属材料。
4冲压模具是利用压力机对金属或非金属材料加压,使其产生分离或变形而得到所需要冲件的工艺装备。
5冷冲压加工获得的零件一样无需再进行机械加工,因而是一种节约原材料、节约能耗的少、无切屑的加工方法。
6冷冲模按工序组合形式可分为单工序模具和组合工序模具,前一种模具在冲压过程中生产率低,当生产量大时,一样采纳后一种摸具,而这种模具又依组合方式分为复合模、级进模、复合-级进模等组合方式。
7冲模制造的要紧特点是单件小批量生产,技术要求高,精度高,是技术密集型生产。
8冲压生产过程的要紧特点是,依靠冲模和压力机完成加工,便于实现自动化,生产率专门高,操作方便。
9冲压件的尺寸稳固,互换性好,是因为其尺寸公差由模具来保证。
2判定1冲模的制造一样是单件小批量生产,因此冲压件也是单件小批量生产。
〔×〕2落料和弯曲都属于分离工序,而拉深、翻边那么属于变形工序。
〔×〕3复合工序、连续工序、复合—连续工序都属于组合工序。
〔√〕4分离工序是指对工件的剪裁和冲裁工序。
〔√〕5所有的冲裁工序都属于分离工序。
〔√〕6成形工序是指对工件弯曲、拉深、成形等工序。
〔√〕7成形工序是指坯料在超过弹性极限条件下而获得一定形状。
〔√〕8把两个以上的单工序组合成一道工序,构成复合、级进、复合-级进模的组合工序。
〔×〕9冲压变形也可分为伸长类和压缩类变形。
〔√〕10冲压加工只能加工形状简单的零件。
〔×〕11冲压生产的自动化确实是冲模的自动化。
〔×〕第一章冲压变形的差不多原理1填空题1塑性变形的物体体积保持不变,其表达式可写成ε1+ε2+ε3=0。
2冷冲压生产常用的材料有黑色金属、有色金属、非金属材料。
五金冲压模具制造工艺是指用冲压技术来制造五金模具的工艺。
此类模具具有较高的精度要求,主要用于制作各种五金产品,其中包括空调用品、家用电器、电子产品等。
五金冲压模具的制造工艺也称为金属冲压工艺,是一种深受工业界喜爱的金属加工工艺。
五金冲压模具制造工艺包括模具设计、模具制造和模具安装三个主要环节。
模具设计是指根据客户的五金产品的要求,通过CAD/CAM软件来设计模具的结构和尺寸,并绘制模具图纸。
模具制造则是指根据设计图纸,利用CNC加工中心、数控车床等加工设备,将模具加工成所需要的形状和尺寸。
模具安装是指将模具安装在冲压机上,以保证冲压机的正常运行。
五金冲压模具制造工艺要求模具制造和安装工作必须精确无误,以保证五金冲压件在准确、精细上的要求。
同时,五金冲压模具的材料也是影响整个工艺的重要因素,其材料要求耐磨、耐高温、耐腐蚀,能够满足五金冲压模具的制造需求。
由于五金冲压模具制造工艺具有高度复杂性和高精度性,所以在工艺过程中要求精确控制,并且还要求具有较高的设备技术水平,以保证模具的质量。
此外,还要定期对模具进行检查和维护,以保证模具的正常使用。
冲压工艺及冲压件介绍一、基本介绍二、五金冲压件应用领域三、冲压模具各部件在设计上的要求四、冲压件冲压工艺规程五、冲压件成本控制六、冲压件的检验手法七、冲压件材质选取需注意的的问题八、冲压件模具的保养与维护九、冲压模具爆裂原因分析十、金属冲压件的常见问题十一、冲压件凹凸的原因深入解析一、基本介绍冲压是五金加工里面用的最多的一种加工手段,五金冲压件指的是在室温条件下,钢或者有色金属等板材用模具,由压力机提供加工所需压力而成形为指定形状。
1、根据材料总的变形性质,冲压工序分为两大类:A、分离工序:材料在外力作用下,变形部份的应力超过了材料的强度极限板料断裂而分离。
B、塑性变形工序:板料在外力作用下,变形部份的应力超过了材料的屈服极限,但未达到强度极限时,仅产生塑性变表而得到一定形状与尺寸。
2、冲压工序的五种变形A、立体压制:将体积作重新分配并将材料作一定转移以改变坯料外形或高度厚度。
B、弯曲:将平的板料变成弯曲件,使弯曲件形状作进一步改变。
有弯、卷边扭曲等。
C、压延:将平的坯料冲压成所需形状的空心件,或使空心件的尺寸作进一步改变。
D、成型:用各种性质的局部变形平改变制件或坯料的形状。
属于成型变形的有起伏成型、翻边、缩颈、凸肚、卷圆、整形。
E、剪裁、冲裁:没封闭或不封闭使材料的部份与另一部份分离。
属于此类方式有落料、冲孔、切边、切断、剖切、切口等。
二、五金冲压件应用领域:1、汽车行业的冲压。
以拉深为主。
在我国这部份主要集中在汽车厂、拖拉机厂、飞机制造厂等大厂,独立的大型冲压拉深厂还未几见。
2、汽车等行业零部件类冲压。
主要是冲剪成形。
这部门的企业有很多都归在尺度件厂,也有一些独立的冲压厂,目前一些汽车厂或拖拉机厂的附近都有很多这样的小厂。
3、电器件冲压厂。
这类厂是一个新的工业,跟着电器的发展而发展起来,这部门厂主要集中在南方。
4、糊口日用品冲压厂。
做一些工艺品,餐具等,这些厂近几年也有大的发展。
5、家用电器部件冲压厂。

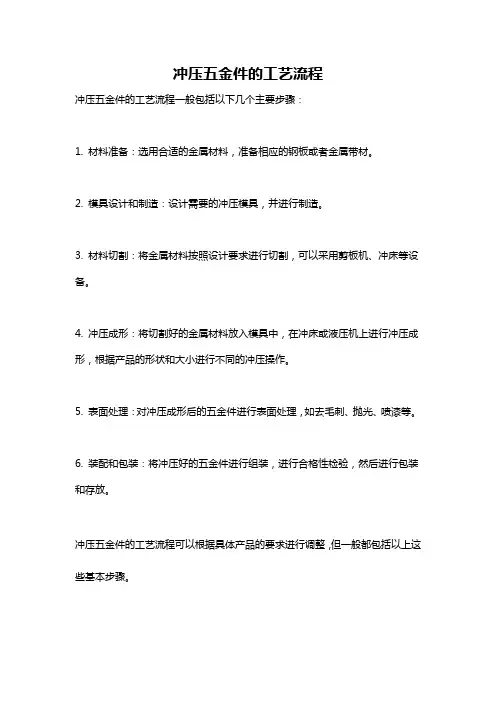

五金冲压工艺流程一、概述五金冲压工艺是一种常见的金属加工方式,通过冲压机械设备对金属材料进行变形加工,制造出各种形状的五金零件。
本文将详细介绍五金冲压工艺的流程和步骤。
二、工艺流程五金冲压工艺流程主要包括以下几个步骤:1. 材料准备在冲压工艺中,常用的金属材料包括钢板、铝板、不锈钢板等。
首先需要根据产品的要求选择合适的材料,并按照尺寸要求进行切割和整理,以便后续的冲压加工。
2. 模具设计和制造根据产品的形状和尺寸要求,设计并制造相应的冲压模具。
模具的设计要考虑到产品的形状、尺寸、精度等因素,以确保冲压过程中能够得到符合要求的产品。
3. 冲压加工将准备好的金属材料放入冲压机械设备中,通过上下模具的压力,使材料在冲压过程中发生塑性变形,从而得到所需形状的产品。
冲压过程中需要控制好冲压速度、压力和角度,以确保产品的质量和精度。
4. 补充工艺在冲压加工完成后,有些产品可能需要进行进一步的补充工艺,如切割、折弯、焊接等。
这些工艺的目的是进一步调整产品的形状和尺寸,以满足客户的需求。
5. 表面处理冲压加工完成的产品可能需要进行表面处理,以提高产品的外观和质量。
常见的表面处理方式包括电镀、喷涂、抛光等,可以根据产品的要求选择合适的表面处理方法。
6. 检验和质量控制在整个冲压工艺流程中,需要进行产品的检验和质量控制,以确保产品符合要求。
常见的检验方法包括外观检查、尺寸测量、材料成分检测等,可以根据产品的特点选择合适的检验方法。
7. 包装和出货冲压加工完成的产品经过检验合格后,需要进行包装,以保护产品的安全和完整。
包装方式可以根据产品的形状和尺寸选择合适的包装材料和方法。
最后,将包装好的产品出货给客户。
三、优势和应用领域五金冲压工艺具有以下优势:1. 生产效率高:冲压工艺可以实现批量生产,提高生产效率。
2. 产品精度高:冲压工艺可以实现高精度的产品制造,满足客户的要求。
3. 工艺灵活性强:冲压工艺可以制造出各种形状的产品,适用于不同的应用领域。

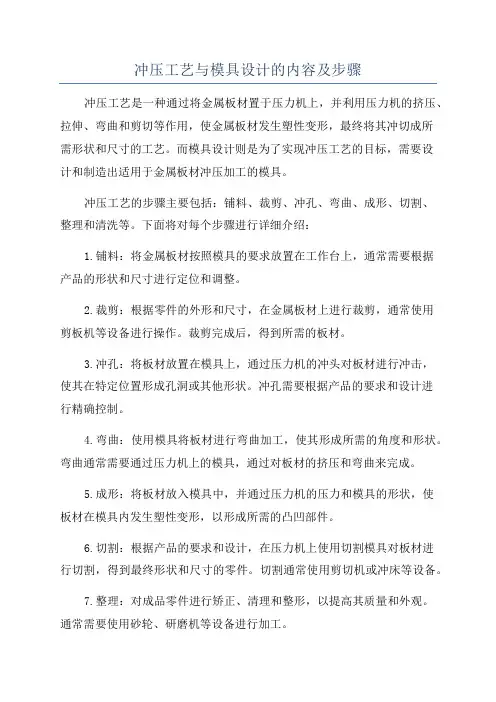

冲压工艺与模具设计的内容及步骤冲压工艺是一种通过将金属板材置于压力机上,并利用压力机的挤压、拉伸、弯曲和剪切等作用,使金属板材发生塑性变形,最终将其冲切成所需形状和尺寸的工艺。
而模具设计则是为了实现冲压工艺的目标,需要设计和制造出适用于金属板材冲压加工的模具。
冲压工艺的步骤主要包括:铺料、裁剪、冲孔、弯曲、成形、切割、整理和清洗等。
下面将对每个步骤进行详细介绍:1.铺料:将金属板材按照模具的要求放置在工作台上,通常需要根据产品的形状和尺寸进行定位和调整。
2.裁剪:根据零件的外形和尺寸,在金属板材上进行裁剪,通常使用剪板机等设备进行操作。
裁剪完成后,得到所需的板材。
3.冲孔:将板材放置在模具上,通过压力机的冲头对板材进行冲击,使其在特定位置形成孔洞或其他形状。
冲孔需要根据产品的要求和设计进行精确控制。
4.弯曲:使用模具将板材进行弯曲加工,使其形成所需的角度和形状。
弯曲通常需要通过压力机上的模具,通过对板材的挤压和弯曲来完成。
5.成形:将板材放入模具中,并通过压力机的压力和模具的形状,使板材在模具内发生塑性变形,以形成所需的凸凹部件。
6.切割:根据产品的要求和设计,在压力机上使用切割模具对板材进行切割,得到最终形状和尺寸的零件。
切割通常使用剪切机或冲床等设备。
7.整理:对成品零件进行矫正、清理和整形,以提高其质量和外观。
通常需要使用砂轮、研磨机等设备进行加工。
8.清洗:将零件进行清洗,去除表面的污垢和油脂,以保证产品的卫生和安全。
模具设计的步骤主要包括:确定产品要求、制定工艺方案、设计模具结构、制定模具工艺和制造模具等。
1.确定产品要求:包括零件的形状、尺寸、材料和数量等方面的要求。
2.制定工艺方案:根据产品要求和实际情况,确定适当的冲压工艺和加工方法,并选择合适的设备和工具。
3.设计模具结构:根据产品形状和要求,设计出合适的模具结构,包括上下模的布局、导向机构、定位装置、脱模装置等。
4.制定模具工艺:根据模具结构和产品要求,制定模具的冲压顺序、冲头形状和尺寸、冲孔位置和尺寸等。
冲压工艺与模具设计知识点冲压工艺简介冲压是一种常见的金属成型工艺,通常用于生产大批量金属零部件。
它通过将金属板材置于模具中,然后使用冲压机械对金属进行压制、拉伸、剪切等操作,使得金属板材转化为所需形状的零部件。
冲压工艺具有生产效率高、成本低、精度高等优点,因此广泛应用于汽车制造、家电制造等行业。
冲压工艺流程冲压工艺通常包括以下几个主要步骤:1.材料准备:根据需要的零部件形状和尺寸,选择合适的金属板材进行切割和修整。
2.模具设计:根据零部件的形状和尺寸,设计适用的冲压模具,包括下模和上模。
3.模具加工制造:根据模具设计图纸,进行下模和上模的加工和制造。
4.冲压操作:将金属板材放置于冲压机械中,根据冲压工艺要求,进行压制、拉伸、剪切等操作。
5.零部件处理:对冲压成型的零部件进行去毛刺、抛光等处理,以提高表面质量。
6.检验和品质控制:对冲压零部件进行尺寸、外观等检验,确保产品质量符合要求。
7.包装和发货:将合格的冲压零部件进行包装,并按需求进行发货。
模具设计知识点模具设计是冲压工艺的关键环节,直接影响冲压零部件的质量和生产效率。
以下是一些模具设计的重要知识点:1. 模具结构良好的模具结构能够提高冲压零部件的质量和生产效率。
常见的模具结构包括单向模、复式模和多工位模。
在设计模具结构时,需要考虑零部件形状、尺寸、生产数量等因素,选择合适的结构形式。
2. 模具材料模具材料的选择对模具的寿命和生产成本有重要影响。
常见的模具材料包括合金工具钢、硬质合金等。
在选择材料时,需要考虑模具使用环境、零部件材料等因素,以确保模具具有足够的硬度和耐磨性。
3. 模具零件设计模具零件设计包括模具底板、模具芯、导向柱、导向套等零部件的设计。
在设计模具零部件时,需要考虑强度要求、零部件加工难度、装配精度等因素,以提高模具的使用寿命和生产效率。
4. 模具表面处理模具表面处理能够提高冲压零部件表面质量和模具使用寿命。
常见的表面处理方法包括电镀、喷涂等。
五金冲压工艺技术介绍一、引言五金冲压工艺技术是一种常用的金属加工方法,通过冲压设备将金属板料加工成所需形状和尺寸的零件。
本文将详细介绍五金冲压工艺技术的原理、设备和应用领域。
二、原理五金冲压工艺技术主要依靠冲压设备对金属板料进行加工。
冲压设备包括冲床、冲模和冲压机构。
在加工过程中,冲床通过冲模对金属板料进行压制,利用冲压机构传递的力量使板料发生塑性变形,最终得到所需的零件。
三、设备1. 冲床:冲床是进行五金冲压的主要设备,根据不同需求可分为机械式冲床和液压式冲床。
机械式冲床适用于小批量生产,操作简单,成本较低;液压式冲床适用于大批量生产,具有较高的加工精度和稳定性。
2. 冲模:冲模是冲床进行五金冲压的关键配件,根据不同零件的形状和尺寸需求,冲模可分为简单模和复杂模。
简单模适用于形状简单的零件加工,复杂模适用于形状复杂、尺寸精度要求高的零件加工。
3. 冲压机构:冲压机构是冲床的动力传递装置,主要由曲柄机构和滑块机构组成。
曲柄机构将电机的旋转运动转化为冲床上下运动的直线运动,滑块机构控制冲模的开合和下压动作。
四、工艺步骤五金冲压工艺技术的加工步骤主要包括:设计、制作冲模、调试和生产。
首先,根据产品需求进行设计,确定零件的形状和尺寸;然后制作冲模,包括模具设计和模具制造两个环节;接下来进行冲床和冲模的调试,确保加工过程中的稳定性和精度;最后进行批量生产,根据需要加工出大量的相同零件。
五、应用领域五金冲压工艺技术广泛应用于各个工业领域,如汽车制造、家电制造、电子设备制造等。
在汽车制造中,五金冲压工艺可以用于加工车身、底盘等零部件;在家电制造中,可以用于加工冰箱、洗衣机等外壳和内部结构;在电子设备制造中,可以用于加工手机、电脑等外壳和内部零件。
六、优势与挑战五金冲压工艺技术具有以下优势:加工速度快、成本较低、生产效率高、加工精度高、适用于大批量生产。
然而,五金冲压工艺技术也面临一些挑战,如加工过程中的噪音和振动、冲模的磨损和寿命等问题,需要通过改进设备和工艺来解决。
