玻璃钢管道工艺流程

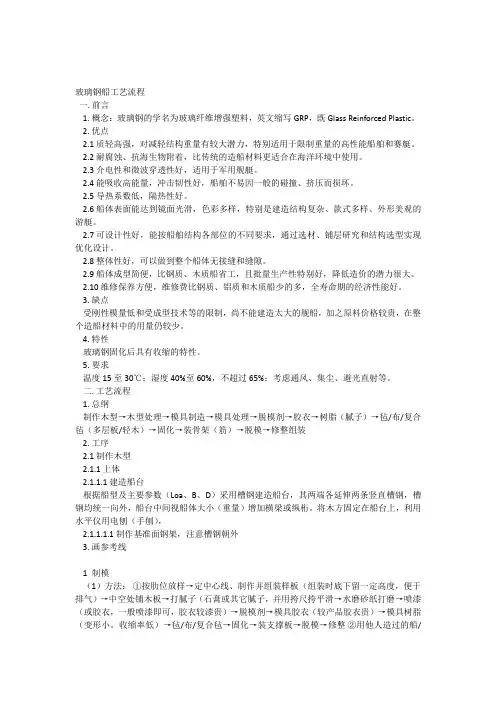

玻璃钢船工艺流程

一. 前言

1. 概念：玻璃钢的学名为玻璃纤维增强塑料，英文缩写GRP，既Glass Reinforced Plastic。

2. 优点

2.1 质轻高强，对减轻结构重量有较大潜力，特别适用于限制重量的高性能船舶和赛艇。

2.2 耐腐蚀、抗海生物附着，比传统的造船材料更适合在海洋环境中使用。

2.3 介电性和微波穿透性好，适用于军用舰艇。

2.4 能吸收高能量，冲击韧性好，船舶不易因一般的碰撞、挤压而损坏。

2.5 导热系数低，隔热性好。

2.6 船体表面能达到镜面光滑，色彩多样，特别是建造结构复杂、款式多样、外形美观的游艇。

2.7 可设计性好，能按船舶结构各部位的不同要求，通过选材、铺层研究和结构选型实现优化设计。

2.8 整体性好，可以做到整个船体无接缝和缝隙。

2.9 船体成型简便，比钢质、木质船省工，且批量生产性特别好，降低造价的潜力很大。

2.10 维修保养方便，维修费比钢质、铝质和木质船少的多，全寿命期的经济性能好。

3. 缺点

受刚性模量低和受成型技术等的限制，尚不能建造太大的舰船，加之原料价格较贵，在整个造船材料中的用量仍较少。

4. 特性

玻璃钢固化后具有收缩的特性。

5. 要求

温度15至30℃；湿度40%至60%，不超过65%；考虑通风、集尘、避光直射等。

二. 工艺流程

1. 总纲

制作木型→木型处理→模具制造→模具处理→脱模剂→胶衣→树脂（腻子）→毡/布/复合毡（多层板/轻木）→固化→装骨架（筋）→脱模→修整组装

2. 工序

2.1 制作木型

2.1.1 上体

2.1.1.1 建造船台

根据船型及主要参数（Loa、B、D）采用槽钢建造船台，其两端各延伸两条竖直槽钢，槽钢均统一向外，船台中间视船体大小（重量）增加横梁或纵桁。将木方固定在船台上，利用水平仪用电刨（手刨），

创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 （一）玻璃钢模具手糊成型工艺流程：之马矢奏春创作

创作时间：二零二一年六月三十日

玻璃钢模具手糊成型工艺是先在模型上涂一层脱模剂, 然后将配好的树脂混合料用刮刀或刷子涂刷到模型上, 再在其上铺陈裁好的玻璃布或其它增强资料, 用刮刀或毛刷迫使树脂浸入玻璃布, 排出气泡, 待树脂浸透增强资料后, 再铺放第2层增强资料,

如此反复涂刷树脂和铺放增强资料, 直至达到所需要的设计层数,

然后进行固化、脱模和修整.（玻璃钢手糊成型工艺流程图见表一）

（二）玻璃钢模具原资料的选择：

玻璃钢手糊成型模具的原资料主要是树脂、增强资料和辅助资料等.合理地选择原资料是保证产物质量, 降低本钱的重要环节.选择原资料时, 必需满足以下条件：

⑴满足产物设计的性能要求；

⑵适应手糊成型工艺的特点；

⑶价格廉价, 货源充沛.

目前我司推销的原资料主要有：树脂、增强纤维（玻纤布、概况毡）、胶衣、固化剂、增进剂、脱模剂、色料、增韧剂、填料（石英粉、金刚石粉、铸石粉、石棉粉）等.

1.树脂的选择：

选择手糊成型用的树脂品种十分重要, 它直接关系到产物质量和生产工艺.因此, 必需根据产物性能、使用条件及工艺要求确定树脂的品种.

⑴从产物性能考虑, 要注意：

①树脂固化收缩问题：应选用低收缩树脂.

②断裂延伸率：应选用延伸性好的树脂, 提高玻璃钢开裂时的强度.

⑵从工艺角度考虑, 树脂应满足：

①良好的浸润性.树脂对纤维的浸润是保证玻璃钢质量的一个重要因素, 也是手糊工艺的先决条件.如浸润欠好, 不单使玻璃钢创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 制品成型困难, 也会使树脂——纤维间呈现气泡；

②适当的粘度.手糊成型时的树脂粘渡过低, 会呈现流胶现象,

粘渡过年夜, 又会使成型浸润困难；

③能在室温或高温下凝胶、固化, 并要求固化时无低分子物发生；

玻璃钢管道安装施工工艺

前言

玻璃钢管道因其具有耐腐蚀、耐热、耐压、密封性好、重量轻和价格低廉等优点，被广泛应用于水处理、化工、电力等领域。本文将介绍玻璃钢管道的安装施工工艺。

工艺流程

1. 预处理

- 玻璃钢管道在安装前需要进行预处理，包括清洗管道内部和外部、查漏、封堵。

2. 安装管道支架

- 根据设计图纸要求选择管道支架的位置，用锚杆将支架安装在预制好的基础上，并进行调整，使其符合设计参数。

3. 安装管道

- 安装前需要先检查管道的尺寸、压力等参数是否符合设计要求，然后安装法兰、套筒和密封垫片，并用扳手旋紧螺栓，最后进行泄漏测试。 4. 焊接

- 需要进行管道连接的地方进行对接和焊接。

5. 环氧涂层

- 进行环氧涂层，增强玻璃钢管道的防腐性能。

6. 维护

- 玻璃钢管道的日常维护需要定期清洗和检查，及时处理管道问题。

安装注意事项

1. 管道预处理时应注意清洗管道内部和外部，查漏封堵，确保管道的可靠性和密封性；

2. 安装管道支架时应注意位置的选择和基础的预制；

3. 安装管道时应注意检查尺寸、压力等参数；

4. 进行环氧涂层时应注意环境和涂层厚度。

结论

根据以上工艺流程和安装注意事项，可确保玻璃钢管道的正确安装和使用，提高其防腐性能和使用寿命。

玻璃钢管道工艺流程

一、概述

玻璃钢管道是一种由玻璃纤维和树脂复合材料制成的管道，具有轻质、高强度、耐腐蚀等特点。在工业、建筑、化工等领域广泛应用。本文将详细介绍玻璃钢管道的制造工艺流程及相关要点。

二、原材料准备

1. 玻璃纤维：选用优质无碱玻璃纤维，并经过梳解、剪切等工艺处理，确保纤维长度、直径均匀。

2. 树脂：常用的树脂有环氧树脂、不饱和聚酯树脂等，根据不同工艺要求选用合适的树脂。

3. 辅助材料：如填充剂、催化剂、防腐剂等。

三、制备工艺

1. 玻璃纤维预处理

玻璃纤维预处理是为了提高其耐碱性和增强与树脂的粘结力。

1. 清洗：将玻璃纤维浸泡在碱性洗涤剂中，去除杂质和油污。

2. 除尘：使用吹风机或振动筛去除玻璃纤维表面的灰尘。

3. 干燥：通过烘干设备，将玻璃纤维彻底干燥，确保其表面完全无水分。

2. 树脂配制

根据不同工艺要求，将树脂与填充剂、催化剂等辅助材料按照一定比例混合搅拌，形成树脂基质。

3. 管道制造

1. 模具准备：根据需要制造的管道尺寸和形状，准备合适的模具。

2. 涂布：在模具内部涂布一层薄薄的树脂基质，均匀覆盖整个模具表面。

3. 玻璃纤维制盘：将处理好的玻璃纤维均匀撒布在模具内，形成一层纤维网格。 4. 树脂浸渍：将树脂基质均匀浇注到模具内，使其充分浸渍玻璃纤维。

5. 压实：用专用工具将树脂和玻璃纤维进行压实，确保其紧密结合。

6. 固化：根据树脂类型和环境条件，进行一定时间的固化处理，使管道成型。

7. 脱模：将固化好的管道从模具中取出，并对其表面进行必要的修整和抛光。

4. 后处理

1. 防腐处理：根据管道使用环境，可进行防腐处理，增加管道耐腐蚀性能。

2. 检测：对管道进行尺寸、外观和物理性能等方面的检测，确保其质量符合要求。

3. 维修和维护：根据管道使用情况，定期检查和维护，延长其使用寿命。

四、质量控制

在玻璃钢管道制造过程中，需要严格控制以下几个方面的质量：
