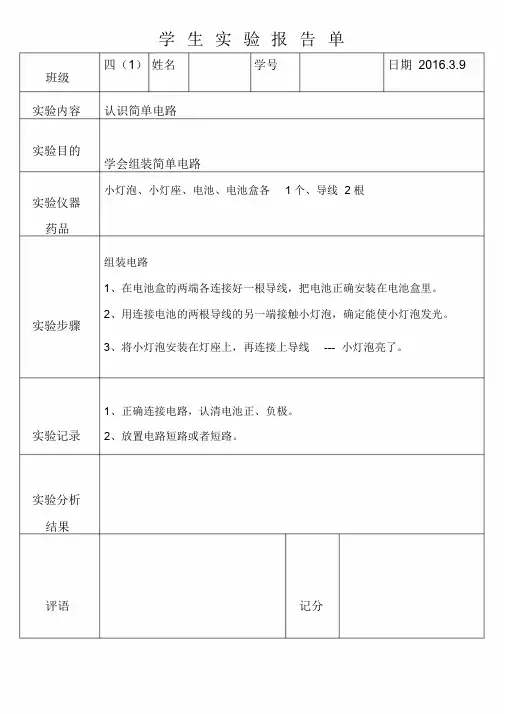

认识简单电路实验报告单

简单的电路实验报告单简单的电路实验报告单一、实验目的本次实验旨在通过搭建简单的电路，加深对电路原理的理解，以及培养实验操作的能力。

二、实验器材与材料1. 电源：直流电源2. 元器件：电阻、电容、二极管、LED灯、开关等3. 仪器：万用表、示波器等4. 连线：导线、插线板等三、实验步骤及结果1. 实验一：串联电阻电路步骤：a. 将两个电阻依次串联，连接至直流电源的正负极。

b. 使用万用表测量电阻串联电路的总电阻。

c. 调节电源电压，观察电阻上的电压变化。

结果：通过测量，得到电阻串联电路的总电阻，并观察到电压随电阻变化而变化的现象。

2. 实验二：并联电阻电路步骤：a. 将两个电阻并联，连接至直流电源的正负极。

b. 使用万用表测量电阻并联电路的总电阻。

c. 调节电源电压，观察电阻上的电流变化。

结果：通过测量，得到电阻并联电路的总电阻，并观察到电流随电阻变化而变化的现象。

3. 实验三：RC电路步骤：a. 将一个电阻和一个电容串联，连接至直流电源的正负极。

b. 使用示波器观察电容充放电过程中的电压变化。

c. 调节电源电压和电容的数值，观察充放电过程的变化。

结果：通过示波器观察，得到电容充放电过程中电压随时间变化的波形，并观察到电容充放电时间与电容数值的关系。

4. 实验四：二极管整流电路步骤：a. 将一个二极管与电阻串联，连接至交流电源的正负极。

b. 使用示波器观察二极管整流后的波形变化。

c. 调节电源电压和电阻的数值，观察整流效果。

结果：通过示波器观察，得到二极管整流后波形的变化，观察到交流电信号被转换为直流电信号的现象。

五、实验分析与讨论通过以上实验，我们可以深入理解电路中的串联、并联、RC电路和二极管整流电路的原理和特点。

在实验过程中，我们观察到电压和电流随元器件的变化而变化，验证了欧姆定律和基尔霍夫定律的适用性。

同时，通过调节元器件的数值和电源电压，我们可以实现对电路特性的控制，进一步认识到电路设计的重要性。

第1篇一、实验背景电路课是一门理论与实践相结合的课程，通过实验可以加深对电路理论知识的理解，提高动手能力和解决问题的能力。

本实验报告总结了我在电路课中所完成的几个实验，包括基本放大电路、差分放大电路、稳压电路等，并对实验过程、实验结果及心得体会进行了总结。

二、实验内容及过程1. 基本放大电路实验（1）实验目的：掌握放大电路直流工作点的调整与测量方法，研究交流放大器的工作情况，加深对其工作原理的理解。

（2）实验过程：搭建基本放大电路，调整电路参数，测量静态工作点，分析电路性能。

（3）实验结果：通过实验，掌握了放大电路直流工作点的调整方法，分析了电路的增益、带宽、输入输出阻抗等性能指标。

2. 差分放大电路实验（1）实验目的：提高对差分放大电路性能及特点的理解，学习其性能指标测试方法。

（2）实验过程：搭建差分放大电路，调整电路参数，测量差模电压放大倍数、共模电压放大倍数、共模抑制比等性能指标。

（3）实验结果：通过实验，了解了差分放大电路的工作原理，掌握了性能指标测试方法，分析了电路的共模抑制能力、温度稳定性等特性。

3. 稳压电路实验（1）实验目的：学习稳压电路的设计原理，提高对稳压电路性能指标的理解。

（2）实验过程：搭建稳压电路，调整电路参数，测量输出电压、输出电流、纹波电压等性能指标。

（3）实验结果：通过实验，掌握了稳压电路的设计方法，分析了电路的稳压精度、负载调节范围、温度稳定性等特性。

三、实验心得体会1. 理论与实践相结合：电路课实验使我深刻体会到理论知识与实践操作的重要性。

只有将理论知识应用于实际操作中，才能更好地理解电路原理，提高动手能力。

2. 分析问题、解决问题的能力：在实验过程中，遇到各种问题，通过查阅资料、分析电路原理，最终找到解决问题的方法。

这使我更加自信地面对实际问题。

3. 团队合作：实验过程中，与同学互相帮助、共同讨论，提高了团队协作能力。

在今后的学习和工作中，这种团队合作精神将使我受益匪浅。

一、实验目的1. 熟悉电路实验的基本操作流程和注意事项。

2. 验证电路原理图的功能，加深对电路理论知识的理解。

3. 培养动手能力和分析问题、解决问题的能力。

二、实验原理本实验主要验证一个简单的数字逻辑电路——组合逻辑电路的功能。

该电路由与门、或门、非门等基本逻辑门组成，实现了逻辑运算的功能。

通过输入不同的信号，可以观察到输出信号的变化，从而验证电路的功能。

三、实验仪器与设备1. 74LS00四2输入与非门1片2. 74LS02四2输入或门1片3. 74LS04六反相器1片4. 74LS08四2输入与门1片5. 74LS32四2输入或非门1片6. 万用表1块7. 数字电路实验箱1套8. 连接线若干四、实验步骤1. 按照实验原理图连接电路，确保电路连接正确无误。

2. 使用万用表测量各个输入端和输出端的电平，记录实验数据。

3. 逐个改变输入端的信号，观察输出端信号的变化，验证电路功能。

4. 分析实验结果，总结实验结论。

五、实验内容1. 验证与非门功能：将74LS00的输入端A、B连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。

分别将输入端A、B设置为高电平和低电平，观察输出端Y的电平变化，验证与非门的功能。

2. 验证或门功能：将74LS02的输入端A、B连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。

分别将输入端A、B设置为高电平和低电平，观察输出端Y的电平变化，验证或门的功能。

3. 验证非门功能：将74LS04的输入端A连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。

将输入端A设置为高电平和低电平，观察输出端Y的电平变化，验证非门的功能。

4. 验证与门功能：将74LS08的输入端A、B连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。

分别将输入端A、B设置为高电平和低电平，观察输出端Y的电平变化，验证与门的功能。

5. 验证或非门功能：将74LS32的输入端A、B连接到数字电路实验箱的信号源，输出端Y连接到实验箱的示波器。

电路分析基础实验报告实验名称：电路分析基础实验实验目的：通过对不同电路进行分析，加深对电路原理的理解，并掌握使用基本电路元件搭建电路的技能。

实验器材：电源、电阻、电容、电感、电工万用表、示波器、导线等。

实验原理：电路分析是指对电路中各个元件之间的关系进行定量分析的过程。

在这个实验中，我们将学习使用欧姆定律、基尔霍夫定律和串并联等电路定律进行电路分析。

实验步骤及实验结果：1.首先，我们搭建一个简单的串联电路。

将两个电阻依次连接，连接到电源上。

使用电工万用表测量电源的电压和电阻的电流，并记录测量结果。

根据欧姆定律计算电阻的阻值，并将结果与测量结果进行比较。

实验结果：测量得到电源电压为12V，电阻电流为0.5A。

根据欧姆定律，计算得到电阻的阻值为R=V/I=12V/0.5A=24Ω。

测量结果与计算结果相符。

2.接下来，我们搭建一个并联电路。

将两个电阻分别连接到电源的两个正极，将另外两个端点连接到电源的两个负极上。

使用电工万用表测量电源的电压和电阻的电流，并记录测量结果。

根据欧姆定律计算电阻的阻值，并将结果与测量结果进行比较。

实验结果：测量得到电源电压为12V，电阻电流为1A。

根据欧姆定律，计算得到电阻的阻值为R=V/I=12V/1A=12Ω。

测量结果与计算结果相符。

3.然后，我们搭建一个RC电路，将电阻和电容串联连接到电源上。

使用示波器观察电阻上的电压和电容上存储的电荷的变化情况，并记录结果。

实验结果：观察到电阻上的电压呈指数衰减的变化趋势，电容上的电荷在刚接通电源时迅速充电，然后逐渐达到稳定。

通过测量，我们可以得到RC时间常数，从而计算出电路的时间常数。

4.最后，我们搭建一个RL电路，将电阻和电感串联连接到电源上。

使用示波器观察电阻上的电压和电感上存储的磁场的变化情况，并记录结果。

实验结果：观察到电阻上的电压呈指数增长的变化趋势，电感上的磁场随着时间的增加而增强。

通过测量，我们可以得到RL时间常数，从而计算出电路的时间常数。

连接简单的串联电路和并联电路实验报告
班级：________ 小组成员：____________ ____ 实验时间：__________
一、实验目的
1、初步学会串联电路、并联电路的连接方法。

2、了解串联电路、并联电路中开关的连接和控制作用。

3、了解串联电路和并联电路的特点。

4、通过电路的连接，培养良好的电学实验习惯。

二、实验器材
小灯泡（含灯座）2只，电池组，开关3个，导线若干。

三、实验电路
四、实验操作步骤和要求
1、串联电路(如图一)
(1)按图连接电路，检查电路连接无误后进行以下操作：
开关断开时，两个灯泡的发光情况：L1 、L2 ；
开关闭合时，两个灯泡的发光情况：L1 、L2 ；
取掉其中一个灯泡，闭合开关另一个灯泡的发光情况：；
将灯泡装上，闭合开关，灯泡的发光情况：L1 、L2 ；
(2)将开关改接到L1和L2之间，观察电路中L1和L2的发光情况填入表A；
(3)将开关改接到L2和负极之间，观察电路中L1和L2的发光情况填入表A；
开关位置正极和L1之间L1和L2之间L2和负极之间
开关通断闭合断开闭合断开闭合断开发光情况
2、并联电路(如图二)
按图连接电路，检点电路连接无误后进行以下操作：
(1)闭合开关S、S1和S2，观察电路中L1和L2的发光情况填入表B；（见背面）
(2)S断开，S1和S2闭合，观察电路中L1和L2的发光情况填入表B；
(3)S和S1闭合，S2闭合，观察电路中L1和L2的发光情况填入表B；
(4)S和S2闭合，S3闭合，观察电路中L1和L2的发光情况填入表B；
五、实验结论。

电路基础实验报告电路基础实验报告引言：电路是电子学的基础，通过实验探究电路的特性和行为对于学习电子学至关重要。

本实验旨在通过搭建简单的电路，观察和分析电流、电压和电阻等基本电路参数的变化，并通过实验结果验证欧姆定律和基尔霍夫定律。

实验一：串联电路在本实验中，我们搭建了一个串联电路，将两个电阻依次连接在一起，然后接入电源。

通过测量电压和电流的变化，我们验证了欧姆定律。

实验结果表明，串联电路中电流保持不变，而电压按照电阻大小分配。

实验二：并联电路在本实验中，我们搭建了一个并联电路，将两个电阻并联连接在一起，然后接入电源。

通过测量电压和电流的变化，我们再次验证了欧姆定律。

实验结果表明，并联电路中电压保持不变，而电流按照电阻大小分配。

实验三：基尔霍夫定律在本实验中，我们搭建了一个复杂的电路，包含多个电阻和电源。

通过应用基尔霍夫定律，我们分析了电路中的电流和电压分布。

实验结果表明，基尔霍夫定律能够准确描述电路中电流和电压的关系，为电路分析提供了重要的工具。

实验四：电路中的电容和电感在本实验中，我们引入了电容和电感元件，研究了它们在电路中的行为。

通过测量电容和电感的电压和电流变化，我们观察到电容器能够储存电荷，而电感器能够储存能量。

这些观察结果对于理解电路中的能量转换和储存机制具有重要意义。

实验五：交流电路在本实验中，我们研究了交流电路的行为。

通过接入交流电源，我们观察到电压和电流的周期性变化。

通过测量交流电路中的电压和电流的相位差，我们可以确定电路中的电感和电容元件的特性。

这些实验结果对于理解交流电路的工作原理和应用具有重要意义。

结论：通过实验，我们深入了解了电路基础的概念和原理。

我们验证了欧姆定律和基尔霍夫定律，并研究了电容和电感元件的行为。

我们还研究了交流电路的特性和行为。

这些实验结果为我们进一步学习和应用电子学提供了坚实的基础。

未来展望：电路基础是电子学的重要组成部分，对于电子工程师和科学家来说，深入理解电路的行为和特性至关重要。

电工实验报告（11篇）电工实验报告（精选11篇）电工实验报告篇1电工实验是电子工程领域中必不可少的一部分，我们需要了解电路的结构和功能，以及电流、电压等基本概念，才能在实验中有效地运用这些知识，从而提高实验效果。

在进行电工实验中，我们不仅要认真观察测量结果，还需要注意安全，有条理地组织实验步骤，以保证实验的准确性和可靠性。

在电工实验中，读懂电路图和理解电路要素是非常关键的。

在学习实验前，我们需要先对相关的电路和器件进行学习，掌握其运行原理和特性，更好地理解电路的构成及其各个部分之间的联系，以便能够对电路进行分析和解决实验中遇到的问题。

此外，我们还需要掌握一些测量工具的使用方法，如万用表等。

在实验过程中，我们还应该注意保持测试仪器的精确。

实验过程中，我们还应注意安全问题。

我们应该根据实验安全要求进行操作，并带好相应的个人防护用品。

在进行电路连线时，应尽可能选择符合安全要求的连线方式，并充分考虑实验环境的安全性，以避免发生不必要的.事故。

同时，我们应该根据实验要求选择合适的电源，并根据实验要求对电源进行正确连接，以避免板子或器件损坏或发生其他故障。

在实验过程中，我们需要有条理地组织实验步骤。

通过合理地安排实验步骤，我们可以在较短的时间内完成实验，并取得更好的实验效果。

在实验时，我们应该遵循实验要求，按照实验步骤进行操作，以确保实验的准确性和可靠性。

如果在实验过程中出现问题，我们应该及时进行记录，以便更好地发现并解决问题。

总之，电工实验是电子工程学生学习和应用电子技术的重要环节。

在实验中，我们需要认真学习电路和器件的相关知识，掌握测量工具的使用方法，注意安全问题，并有条理地组织实验步骤，以获得更好的实验效果。

同时，我们还需要不断学习和扩展自己的知识，在实践中积累更多的经验，以更好地应对电子工程中的挑战。

电工实验报告篇2通过一个星期的电工实习，使我对电器元件及电路的连接与调试有一定的感性和理性认识，打好了日后学习电工技术课的基础。

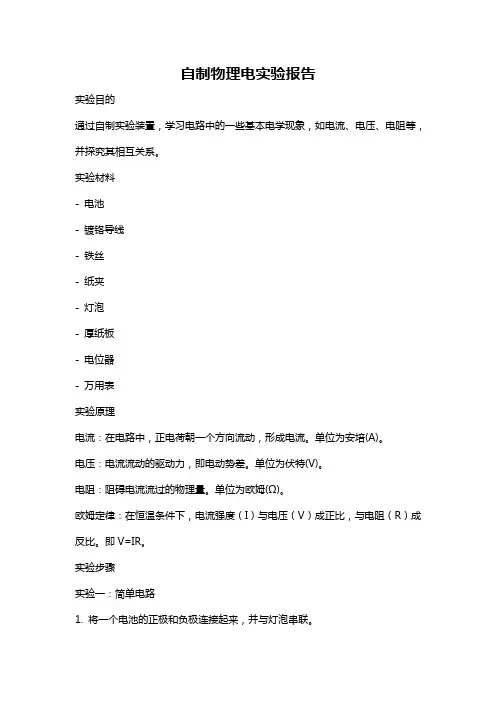

自制物理电实验报告实验目的通过自制实验装置，学习电路中的一些基本电学现象，如电流、电压、电阻等，并探究其相互关系。

实验材料- 电池- 镀铬导线- 铁丝- 纸夹- 灯泡- 厚纸板- 电位器- 万用表实验原理电流：在电路中，正电荷朝一个方向流动，形成电流。

单位为安培(A)。

电压：电流流动的驱动力，即电动势差。

单位为伏特(V)。

电阻：阻碍电流流过的物理量。

单位为欧姆(Ω)。

欧姆定律：在恒温条件下，电流强度（I）与电压（V）成正比，与电阻（R）成反比。

即V=IR。

实验步骤实验一：简单电路1. 将一个电池的正极和负极连接起来，并与灯泡串联。

2. 打开电池开关，观察灯泡是否亮起。

实验二：电流测量1. 在实验一的电路中，将电流表插入电路中，测量电流的强度。

2. 记录测得的电流强度数值。

实验三：电压测量1. 在实验一的电路中，将电压表的两个探针分别触碰电路的两端。

2. 记录测得的电压数值。

实验四：电阻测量1. 在实验一的电路中，将电阻的两端分别连接到电路的两个节点上。

2. 在电路中加入电位器，并调节电位器上的滑动点，改变电阻的大小。

3. 测量电阻的数值，并记录。

实验数据及分析实验一：简单电路在实验一中，根据实验现象，我们可以得出结论：当电路中有电流流动时，灯泡会亮起。

实验二：电流测量根据测量结果，记录到的电流强度为1.5A。

实验三：电压测量根据测量结果，记录到的电压为6V。

实验四：电阻测量在电位器滑动点位置不同的情况下，测得的电阻分别为20Ω、40Ω、60Ω。

实验结论1. 当电路中有电流流动时，灯泡会亮起，证明了电路中的电流现象。

2. 实验结果表明，在该电路中，电流强度为1.5A，电压为6V。

3. 通过改变电位器上的滑动点位置，我们可以改变电路中的电阻大小，进而影响到电流强度和电压的数值。

实验总结通过本次自制物理电实验，我们学习到了电流、电压和电阻的基本概念，掌握了它们之间的关系，以及如何测量它们的数值。

同时，通过实际操作，提高了我们的动手能力和实验技巧。

电路基础实验报告一、实验目的二、实验器材三、实验原理四、实验步骤及结果五、实验分析六、实验结论一、实验目的：本次电路基础实验的主要目的是让学生掌握基础电路的搭建和测量技能，了解电路中基本元件的特性，以及理解并应用欧姆定律和基尔霍夫定律。

二、实验器材：1.数字万用表；2.直流电源；3.面包板；4.电阻（1kΩ，10kΩ）；5.开关；6.LED灯。

三、实验原理：1.欧姆定律：在一个导体两端施加电压时，通过导体的电流与导体两端施加的电压成正比例关系。

即I=V/R。

2.基尔霍夫定律：在一个封闭回路中，各个支路中电流代数和等于零；在一个节点处，进入该节点的电流等于从该节点出去的电流之和。

四、实验步骤及结果：1.搭建简单串联电路，并测量各个元件之间的电压和总电压。

结果表明，在串联电路中各个元件之间的总电压等于各个元件电压之和。

2.搭建简单并联电路，并测量各个元件之间的电流和总电流。

结果表明，在并联电路中各个元件之间的总电流等于各个元件电流之和。

3.搭建简单开关控制LED灯的电路，并测量LED灯亮度随着不同电阻值的变化情况。

结果表明，当电阻值增大时，LED灯亮度降低。

五、实验分析：1.在串联电路中，各个元件之间的总电压等于各个元件电压之和，这是因为在串联电路中，整个回路中只有一个路径可以通行，因此通过每个元件的电流相同，而根据欧姆定律可知，通过每个元件的电压与其阻值成正比例关系，因此总电压等于各个元件之间的累加和。

2.在并联电路中，各个元件之间的总电流等于各个元件之间的累加和。

这是因为在并联电路中，整个回路中有多条路径可以通行，因此通过每个元件的总电流相同，而根据欧姆定律可知，在每条支路上通过不同元件的总阻值相同，则通过每条支路的电流与支路上电阻成反比例关系，因此总电流等于各个元件之间的累加和。

3.在控制LED灯亮度的电路中，通过改变电阻值可以改变LED灯亮度。

这是因为LED灯是一种非线性元件，其亮度与通过其的电流成正比例关系，而根据欧姆定律可知，通过一个电阻的电流与其阻值成反比例关系，因此改变电阻值可以改变通过LED灯的电流大小，从而控制LED灯亮度。

电子线路实验报告电子线路实验报告引言：电子线路实验是电子工程专业学生学习过程中的重要环节，通过实践操作，学生能够更好地理解和掌握电路原理和设计方法。

本篇报告将对我所进行的电子线路实验进行详细的描述和分析。

实验目的：本次实验的目的是通过搭建和测试不同类型的电子线路，加深对电路原理的理解，并掌握电路元件的使用方法。

实验器材：1. 电源：用于提供电流和电压的稳定源。

2. 电阻：用于限制电流流过的元件。

3. 电容：用于储存电荷并释放电能的元件。

4. 电感：用于储存磁能并释放电能的元件。

5. 晶体管：用于放大和开关电流的元件。

6. 二极管：用于整流和保护电路的元件。

7. 示波器：用于显示电压和电流波形的仪器。

实验过程：1. 实验一：搭建简单的电路首先，我们搭建了一个简单的串联电路，包括一个电源、一个电阻和一个电容。

通过调节电源的电压，我们观察到电容器充电和放电的过程，并测量了电容器的充电时间常数。

接下来，我们将电容器替换为电感器，观察到了电感器的磁场储能和释放的现象。

2. 实验二：放大电路的设计与测试在本次实验中，我们使用了一个晶体管来设计和测试放大电路。

首先，我们根据给定的电路图搭建了一个共射极放大电路，并通过调节电源的电压和输入信号的幅度，观察到了输出信号的放大效果。

接着，我们对不同类型的放大电路进行了比较，包括共射极、共基极和共集电极放大电路。

3. 实验三：整流电路的设计与测试在这个实验中，我们使用了二极管来设计和测试整流电路。

我们首先搭建了一个半波整流电路，并观察到了输入交流信号被转换为输出直流信号的过程。

接着，我们又搭建了一个全波整流电路，通过比较两种不同整流电路的输出效果，分析了它们的优缺点。

实验结果与分析：通过实验，我们获得了一系列的数据和观察结果。

我们发现，在电容器充电和放电过程中，充电时间常数与电容器的电容量成正比，而与电阻的阻值成反比。

在放大电路中，不同类型的放大电路具有不同的放大倍数和频率响应。
