配电自动化解决方案

浅谈提高供电可靠性的配电网自动化

【摘 要】文章主要分析如何通过合理提高配网自动化功能以提高供电可靠性的可行方案，提高配网供电可靠性的管理措施，实施配电自动化的可行性。

【关键词】配电网；供电可靠性；配电自动化；措施

引言

电力系统可靠性是电力系统规划和运行的重要内容。统计表明，

用户的停电事故中约有80%是由于配电网的故障引起的，提高供电可靠性已成为电力部门的迫切任务。而城乡配电线路的现状是：设备陈旧、故障率多、停电影响面积大，配电网供电可靠性较低，即使是相对较好的市区供电可靠性也不过为99.97%左右，而农村的供电可靠性则更低。这一切都说明结合电网的规划发展配电自动化，已经成为保证农网地区供电可靠性的一个重要支柱了。

一、传统配电自动化系统存在的问题对供电可靠性的影响

功能设计单一。传统配电自动化设计以提高配电网供电可靠性为主要目的，而现阶段影响供电可靠性的主要因素是人为干预因素，传统的配网自动化无法提高供电可靠性，它只是将简单的数据监控及采集加上配电自动化等同于配电自动化系统，缺少配电管理系统（dms）、地理信息系统（gis）等较完整的配电自动化实时管理系统，这样的状况影响了配网自动化系统对故障点判断的准确性，并且加长了故障处理时间；设备选择中的盲目求新，无法取得整体优化的效果，进而无法体现提高供电可靠性的功能；系统结构设计中存在顾此失彼的现象，基础设备老化，如果只是把先进的配电自动化系统装在陈旧的配电网架上，其效果难以实现；配电自动化系统设计中存在重系统、轻客户，重技术、轻管理，重形式、轻实效的思维定式；不同地区配电自动化系统判断各类故障的软件设计没有从实际出发，生搬硬套导致判断准确率差，若利用此系统进行故障处理，反而加长了故障影响时间。

二、配网自动化的几种方式

目前实现配电自动化大体有以下几种方式：

第一种方式：在10kv辐射型或树枝型线路装设重合器、分段器的方式。由于不需要配置通信通道和主站系统，依靠重合器和分段器自身功能进行线路故障时的故障隔离和恢复供电，因而其实施较容易。但这种方式在线路故障时会出现多次的重合冲击，这对很多用户来说是无法承受的。而如果在重合器和分段器上配至馈线远方终端（ftu），并架设通讯通道、设置主站，依靠ftu信息来缩短故障定位时间，就能克服多次重合的缺点，但因架空线路路径都很长，投资也要相应增加许多，所以架空的通讯的方式增加了故障的几率。

配电自动化终端常见故障及解决方案

摘要：随着时代的发展，我国科技得到了飞速发展，自动化技术在配电网中获得了广泛的应用，配电自动化的深化应用不仅缩短了配电网故障停电时间，提升了运行管理水平，还可以改善供电质量。然而，在实际应用中往往存在配电自动化终端在线率低、频繁死机、开关误动作等问题，严重影响了配电自动化系统的正常使用，解决这些问题已经成为供电企业的首要任务。

关键词：配电自动化终端；运维管理；方案

引言

配电自动化的控制终端不仅具备数据收集及数据传递功能，而且能够满足配电网故障实时检测与自动监控需求。总地来说，控制终端的运行状况和系统流畅度直接影响到整个配电系统。文章主要分析了配电自动化控制终端的基本职能及其常见的故障问题，希望以此来强化控制终端的稳定性和安全性。

1配电自动化终端的常见故障分析

1.1主要站点和副站点的协作

配电网络的自动化系统总体上是一个层次的。因此，该系统的主要作用是对配电系统的故障进行监测和报告。在此过程中，主站和副站均能够准确的对故障发生的位置进行确认，同时对没有发生故障的区域开展自动隔离，对故障发生位置进行功能恢复。其实，在实际工作中，对于故障位置的确认和故障功能的修复是相对独立的两份工作。除此之外，因为主站的独立处理、子站处理主站作为备用、子站独立处理、子站分离主站恢复、以及对故障处理的急迫需要，子站需要在各终端收集发生故障的信息以及与其相关的隔离信息，同时还需要收集恢复电源的地区信息。

1.2配电自动化系统发生了误报 其实，一旦有漏洞，系统就会自动判定，并及时地进行补缺；当断路器的电源开关出现故障时，很可能会出现定位错误，在这种情况下，首先要将故障电流记录下来，然后判断电流是否合格、是否存在漏报情况，同时还需要根据故障开展后续工作或及时报警。在实际工作过程中，绝大多数会把终端故障和事故跳闸视为启动故障的先决条件，而终端错误则是故障的起始点。

1.3通信中断

若发生遥控台与厂站发生中断，需向遥控台报告，并将其视为漏报，以进行一系列的故障定位等工作，否则无法进行故障部位的定位。在发生通讯切换信号中断的情况下，切换器的恢复电源计划通常不会被执行。

配电线路的自动化改造方案分析

摘要：配电网是电力系统中不可缺少的一部分，它起着输送电能的重要作用。在目前的信息环境下，所有的领域都将信息技术运用到了一个非常广泛的程度，向着自动化的方向发展，配电线路也不例外。如果一直保持着传统的配置方式，显然是不合适的，而且它的作用也不能得到最大程度的发挥。因此，就有必要为配电线路制定一个自动化改造的配置方案，其目标是要与当前的信息社会发展需求相适应，确保电力供应充足，从而让社会的各项活动能够顺利进行。

关键词：配电线路；自动化改造；方案分析

1配电线路现状

1.1配电线路的老化

有些电力工程已经完成了相当长的一段时间，而配电线路已经运行了很多年，却没有做好对其进行定期维护和更换工作，导致其出现了严重的老化问题，在使用过程中还会产生各种故障问题，存在着一定的风险。若配线绝缘老化，或在其表面沉积了大量的灰尘，都会对其耐冲击性能产生影响，在极端天气条件下，还会产生闪络。当出现这样的情况时，配线所需的电压就会很高，从而导致配线的破坏。

1.2配电线路所承受的电压过高

从目前国内配电线路的绝缘状况来看，主要是将针式瓷瓶安装在其上，其对过电压冲击的抵抗能力很差，特别是在气候环境十分恶劣的情况下，就会凸显出缺点，甚至会造成严重的破坏。目前，我国电力企业所采用的各类配电线路都存在着缺陷，对电压的承受能力有一定的限制，若电压过大，则会造成故障问题，线路不能正常运行。随着配电线路经过多年的老化，配电设备也会受到影响，不能安全可靠运行，供电质量差。

2配电线路实施自动化改造技术 2.1将能源消耗量控制在最低限度

对配电线路进行改造，合理运用自动化技术，可以将配电线路中所安装的不需要的设备剔除，对线路进行优化，从而可以有效地控制线路运行过程中的能源消耗量。在应用自动化技术时，要根据实际需要采取相应的操作方式，并结合相关技术，以对配电线路进行有效的控制，从而提高电能传输的质量和效率，降低消耗量，确保配电的科学合理。因此，在能源传输的过程中采用自动化技术，能够提高传输效率，保证传输质量，避免能源浪费，降低配电线路运行成本。

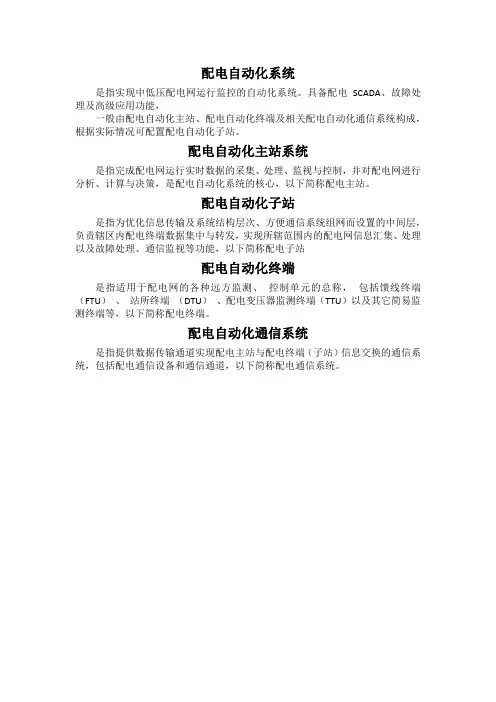

配电自动化系统

是指实现中低压配电网运行监控的自动化系统。具备配电 SCADA、故障处理及高级应用功能，

一般由配电自动化主站、配电自动化终端及相关配电自动化通信系统构成，根据实际情况可配置配电自动化子站。

配电自动化主站系统

是指完成配电网运行实时数据的采集、处理、监视与控制，并对配电网进行分析、计算与决策，是配电自动化系统的核心，以下简称配电主站。

配电自动化子站

是指为优化信息传输及系统结构层次、方便通信系统组网而设置的中间层，负责辖区内配电终端数据集中与转发，实现所辖范围内的配电网信息汇集、处理以及故障处理、通信监视等功能，以下简称配电子站

配电自动化终端

是指适用于配电网的各种远方监测、 控制单元的总称， 包括馈线终端

（FTU） 、 站所终端 （DTU） 、配电变压器监测终端（TTU）以及其它简易监测终端等，以下简称配电终端。

配电自动化通信系统

是指提供数据传输通道实现配电主站与配电终端（子站）信息交换的通信系统，包括配电通信设备和通信通道，以下简称配电通信系统。
