Machine TapsDIN 371 / DIN 376, HSS-E, Metric ISO-Coarse Thread(粗牙螺纹) 有部分是加长丝锥

Modified Bottoming Chamfer 2 1/2 to 3 Pitches

metric

sizeP

mmL1

mmd2

mma

mmmaterial

mm#

M30.5563.52.73868825

M30.5563.52.74035075

M30.5563.52.73868571

M40.7634.53.43868826

M40.7634.53.44035076

M40.7634.53.43868572

M50.87064.93868827

M50.87064.94035077

M50.87064.93868923

M618064.93868828

M618064.94035078

M618064.93868924

M81.259086.23868829

M81.259086.24035079

M81.259086.23868925

M101.51001083868830

M101.51001084035080

M101.51001083868926

M121.75110973868831

M121.75110974035081

M121.75110973868927

M1421101193868832

M1421101194035082

M1421101193868928

M1621601294059049M1621101293868843

M1621101294035103

M1621101293868929

M182.512514113868844

M182.512514114035104

M182.512514113868930

M202.520016124059050

M202.514016123868845

M202.514016124035105

M202.514016123868931

M222.51401814.53868846

M222.51401814.53868932

M2432001814.54059051

M2431601814.53868847

M2431601814.53868933

M27320020164059052

M27316020164059120

M303.518022184059121

M303.525022184059053

M333.518025204059122

M333.525025204059054

M36420028224059124

M36425028224059056

M39420032244059125

M39425032244059057

M424.520032244059126

M424.530032244059058

Machine TapsDIN 371 / DIN 376, HSS-E, Metric ISO-Coarse Thread(粗牙螺纹)有部分加长丝锥

Plug Chamfer 3 to 5 Pitches

metric

sizeP

mmL1

mmd2

mma

mmmaterial mm#

M30.5563.52.73868079

M30.5563.52.73868174

M40.7634.53.43868080M40.7634.53.43868175

M50.87064.93868081

M50.87064.93868176

M618064.93868082

M618064.93868177

M81.259086.23868093

M81.259086.23868178

M101.51001083868094

M101.51001083868179

M121.75110973868095

M121.75110973868180

M1421101193868096

M1421101193868181

M1621601294059038

M1621101293868097

M1621101293868182

M182.512514113868098

M182.512514113868203

M202.520016124059039

M202.514016123868099

M202.514016123868204

M222.51401814.53868100

M222.51401814.53868205

M2431601814.53868101

M2431601814.54059090

M2432001814.54059040

M27316020164059091

M27320020164059041

M303.518022184059092

M303.525022184059042

M333.518025204059113

M333.525025204059043

M36420028224059115

M36425028224059045

M39420032244059116

M39425032244059046

M424.520032244059117

M424.530032244059047Machine TapsDIN 374, HSS-E, Metric ISO-Fine Thread(细牙螺纹) 有部分是加长丝锥 (ISO965)Modified Bottoming Chamfer 2 1/2 to 3 Pitches

metric

sizeP

mmL1

mmd2

mma

mmmaterial

mm#

M819064.93868942

M819064.93868856

M1019075.53868943

M1019075.53868857

M101.2510075.53868944

M101.2510075.53868858

M121.5100973868946

M121.5100973868860

M141.51001193868948

M141.51001193868862

M161.51001293868949

M161.51001293868863

M181.511014113868950

M181.511014113868864

M201.512516123868951

M201.512516123868865

M2421401814.53868955

M36217028224059123

M36225028224059055

M45218036294059127

M45230036394059059Machine TapsDIN 374, HSS-E, Metric ISO-Fine Thread(细牙螺纹)有部分加长丝锥Plug Chamfer 3 to 5 Pitches

metric

sizeP

mmL1

mmd2

mma

mmmaterial mm#

M819064.93868215

M819064.93868110

M1019075.53868216

M1019075.53868111

M101.2510075.53868217

M101.2510075.53868112

M121.5100973868219

M121.5100973868114

M141.51001193868221

M141.51001193868116

M161.51001293868222

M161.51001293868117

M181.511014113868223

M181.511014113868118

M201.512516123868224

M201.512516123868119

M2421401814.53868228

M36217028224059114

M36225028224059044

M45218036294059118

M45230036294059048

Machine TapsDIN 371 / DIN 376/DIN374, HSS-E, Metric ISO-Coarse Thread and Fine Thread(粗牙

Plug Chamfer 3 to 5 Pitches (internal coolant有内冷)

metric

sizeP

mmL1

mmd2

mma

mmmaterial mm#

M50.87064.94027886

M50.87064.94028488

M618064.94027887

M618064.94028489

M81.259086.24027888

M81.259086.24028490

M101.51001084027889M101.51001084028491

M121.75110974027890

M121.75110974028492

M1421101194027916

M1421101194028503

M1621101294027917

M1621101294028504

M182.512514114027918

M182.512514114028505

M819064.94027919

M819064.94028506

M1019075.54027920

M1019075.54028507

M101.2510075.54027921

M101.2510075.54028508

M121.25100974028509

M121.5100974027922

M121.5100974028510

M141.251001194028511

M141.51001194027923

M141.51001194028512

M161.51001294027924

M161.51001294028513

M181.511014114027925

M181.511014114028514

Machine TapsDIN 371 / DIN 376/DIN374, HSS-E, Metric ISO-Coarse Thread and Fine Thread(粗牙

Modified Bottoming Chamfer 2 1/2 to 3 Pitches(internal coolant有内冷)

metric

sizeP

mmL1

mmd2

mma

mmmaterial mm#

M50.87064.94026180

M50.87064.93868976

M618064.94026181

M618064.93868977

M81.259086.24026182

M81.259086.23868978

合集下载

丝锥精度等级对照表7B

丝锥精度等级对照表7B

丝锥精度等级对照表7B

丝锥精度等级标准有：ISO(国际标准)、DIN(德标)、ANSIBS(美标)、JSI(日标)。

具体对应关系如下：

►欧美丝锥的常规精度等级为：ISO2/6H，但生产厂家有时会制造出6HX、6GX的丝锥，这些超出标准公差带位置的丝锥，主要用于加工高强度或高腐蚀性材料(如铸铁)，由于这类材料一般不会造成尺寸较差的问题，所以可以使用偏大一点的公差，这样可以延长刀具寿命。

►●日系OSG生产的丝锥，其公制螺纹丝锥精度等级代号标识为：OH，如：OH2，对应ISO2/6H精度。目前OSG在其丝锥外包装盒上重新定义其生产的丝锥精度标识，由OH变更为STD(standard)，STD=ISO2=6H,STD+1=6HX;STD+2=6GX;但丝锥本身的标识不变。

●日系YAMAWA生产的丝锥，其公制螺纹精度等级代号标识为：P，P1=ISO1=4H,P2=ISO2=6H,P3=ISO3=6G。

►国产机用丝锥的精度等级代号标识为：H1、H2、H3，对应ISO1/4H、ISO2/6H、ISO3/6G;手用丝锥精度等级为：H4(适用内螺纹公差为：6H、7H)，一般可以不标注改标识。

最新GB公制螺纹标准资料

最新GB公制螺纹标准资料

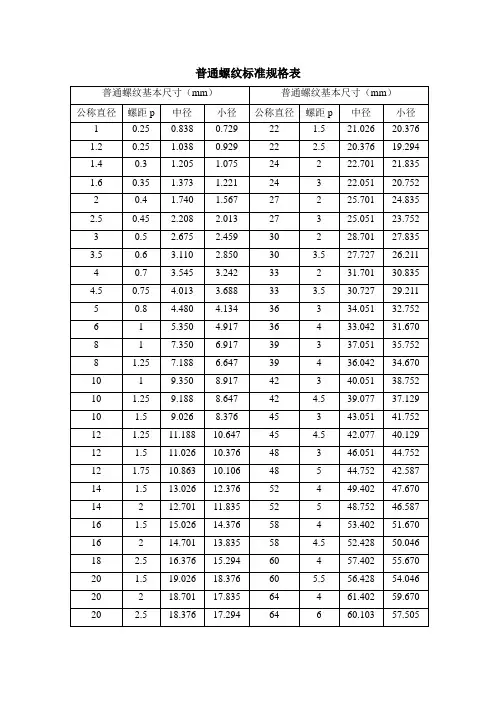

普通螺纹标准规格表

普通螺纹基本尺寸（mm） 普通螺纹基本尺寸（mm）

公称直径 螺距p 中径 小径 公称直径 螺距p 中径 小径

1 0.25 0.838 0.729 22 1.5 21.026 20.376

1.2 0.25 1.038 0.929 22 2.5 20.376 19.294

1.4 0.3 1.205 1.075 24 2 22.701 21.835

1.6 0.35 1.373 1.221 24 3 22.051 20.752

2 0.4 1.740 1.567 27 2 25.701 24.835

2.5 0.45 2.208 2.013 27 3 25.051 23.752

3 0.5 2.675 2.459 30 2 28.701 27.835

3.5 0.6 3.110 2.850 30 3.5 27.727 26.211

4 0.7 3.545 3.242 33 2 31.701 30.835

4.5 0.75 4.013 3.688 33 3.5 30.727 29.211

5 0.8 4.480 4.134 36 3 34.051 32.752

6 1 5.350 4.917 36 4 33.042 31.670

8 1 7.350 6.917 39 3 37.051 35.752

8 1.25 7.188 6.647 39 4 36.042 34.670

10 1 9.350 8.917 42 3 40.051 38.752

10 1.25 9.188 8.647 42 4.5 39.077 37.129

10 1.5 9.026 8.376 45 3 43.051 41.752

12 1.25 11.188 10.647 45 4.5 42.077 40.129

12 1.5 11.026 10.376 48 3 46.051 44.752

12 1.75 10.863 10.106 48 5 44.752 42.587

NPTF标准

NPTF标准

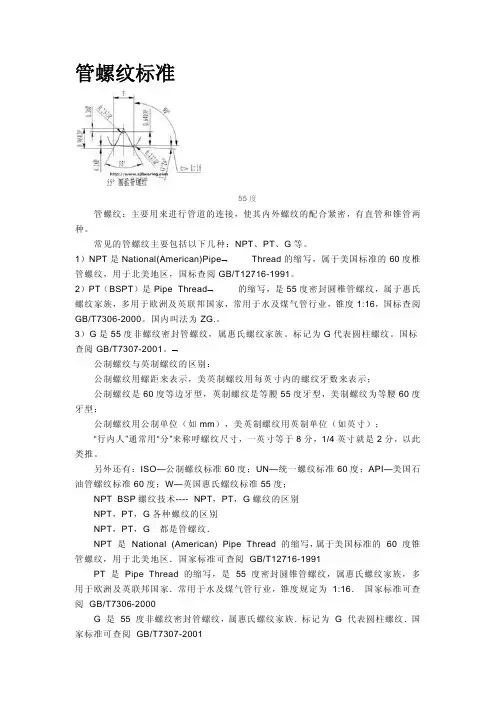

管螺纹标准

55度

管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两

种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎

管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏

螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅

GB/T7306-2000。国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为G代表圆柱螺纹。国标

查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度

牙型；

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；

“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此

类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石

油管螺纹标准60度；W—英国惠氏螺纹标准55度；

NPT BSP螺纹技术---- NPT，PT，G螺纹的区别

NPT，PT，G各种螺纹的区别

NPT，PT，G 都是管螺纹．

NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥

管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991

PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多

用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16． 国家标准可查

阅 GB/T7306-2000

G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国

丝锥螺距规格表【免费下载】

丝锥螺距规格表【免费下载】

1, 国家标准普通螺纹螺距表

螺纹规格 牙距 螺纹底孔直径

M2 标准 0.40 1.60

细牙 0.25 1.75

M2.5 标准 0.45 2.10

细牙 0.35 2.20

M2.6 标准 0.45 2.20

细牙 0.35 2.25

M3 标准 0.50 2.60

细牙 0.35 2.70

M3.5 标准 0.60 3.00

细牙 0.35 3.20

M4 标准 0.70 3.40

细牙 0.50 3.60

M5 标准 0.80 4.20

细牙 0.50 4.60

M6 标准 1.00 5.10

细牙 0.75 5.30

M8 标准 1.25 6.80

细牙1 1.00 7.10

细牙2 0.75 7.30

M10 标准 1.50 8.60

细牙1 1.25 8.90

细牙2 1.00 9.10

细牙3 0.75 9.30

M12 标准 1.75 10.40

细牙1 1.50 10.60

细牙2 1.25 10.90

细牙3 1.00 11.10

M14 标准 2.00 12.20

细牙1 1.50 12.60

细牙2 1.00 13.10

M16 标准 2.00 14.20

细牙1 1.50 14.60

细牙2 1.00 15.10

M18 标准 2.50 15.70

细牙1 2.00 16.20

细牙2 1.50 16.60

细牙3 1.00 17.10

2, 各种螺纹的标准螺距及相关常用螺距

M8标准螺纹螺距是1.25mm（粗牙）或1mm（细牙）。

螺距：在螺旋方向上测量的两个相邻螺纹之间的距离。一般是指螺纹间距中直径线上两相邻齿之间两点间的轴向距离。

标准螺纹有公制和英制之分，因此同是M10的螺纹它的螺距也不相同。航模、直升机航模中的螺距：指的是直升机的旋翼或固定翼的螺旋桨旋转一周360度，向上或向前行走的距离。

螺旋CT的问世产生了一个新的概念，螺距（pitch,P）。对早期的单层螺旋，各厂家对此定义是统一的，即螺距=球管旋转360度的进床距离/准直宽度。
