CADCAM软件系统

引言

CADCAM软件系统是一种广泛应用于机械设计和制造领域的计算机辅助设计与计算机辅助制造系统。它通过将计算机技术与机械工程学相结合，实现了产品设计、模拟分析和数控加工等工艺的自动化和集成化。本文将介绍CADCAM软件系统的根本概念、工作原理和应用领域。

概念

CADCAM软件系统是由计算机辅助设计〔CAD〕系统和计算机辅助制造〔CAM〕系统组成的集成系统。CAD系统是借助计算机进行产品设计和分析的工具，它可以实现产品的三维建模、装配设计、草图转换等功能。CAM系统那么将CAD系统设计的产品数据转化为加工指令，用于控制数控机床进行材料加工。CADCAM软件系统通过集成CAD和CAM两个系统，实现了从产品设计到生产制造的全过程自动化。

工作原理

CADCAM软件系统的工作流程一般包括以下几个步骤：

1. 产品设计：使用CAD系统进行产品的三维建模、装配设计和工艺分析。CAD系统提供了丰富的工具和功能，例如绘制草图、创立实体模型、进行运动模拟等。

2. 工艺筹划：根据产品设计数据，进行工艺规划和工艺分析。确定加工工艺和加工顺序，选择适宜的刀具和工具路径。

3. 制造准备：根据工艺规划生成数控加工程序，包括刀具路径、加工顺序、加工参数等。同时，还可以进行模拟分析，验证产品的加工可行性和质量。 4. 加工控制：将生成的数控加工程序加载到数控机床中，通过数控系统控制机床进行工件加工。CADCAM软件系统可以实现与数控系统的数据交互，实时监控加工过程。

5. 加工反响：根据数控机床的加工情况，获取加工反响数据，包括加工时间、加工质量等。反响数据可以用于优化产品设计和制造流程。

应用领域

CADCAM软件系统在机械设计和制造领域有着广泛的应用。以下是几个常见的应用领域：

汽车制造

在汽车制造领域，CADCAM软件系统可以用于汽车零部件的设计和制造。通过CAD系统进行零部件的三维建模和装配设计，然后通过CAM系统生成数控加工程序，用于控制数控机床进行零部件加工。CADCAM软件系统可以提高汽车零部件的设计效率和加工精度。

航空航天

在航空航天领域，CADCAM软件系统可以用于飞机零部件的设计和制造。通过CAD系统进行零部件的三维建模和装配设计，然后通过CAM系统生成数控加工程序，用于控制数控机床进行零部件加工。CADCAM软件系统可以提高飞机零部件的设计效率和加工精度。

机械制造

在机械制造领域，CADCAM软件系统可以用于机械零部件的设计和制造。通过CAD系统进行零部件的三维建模和装配设计，然后通过CAM系统生成数控加工程序，用于控制数控机床进行零部件加工。CADCAM软件系统可以提高机械零部件的设计效率和加工精度。 总结

CADCAM软件系统是一种集成了CAD和CAM系统的计算机辅助设计与计算机辅助制造系统。它可以实现从产品设计到生产制造的全过程自动化，并在汽车制造、航空航天和机械制造等领域发挥着重要作用。随着计算机技术的不断开展和进步，CADCAM软件系统将会得到更广泛的应用和推广。

合集下载

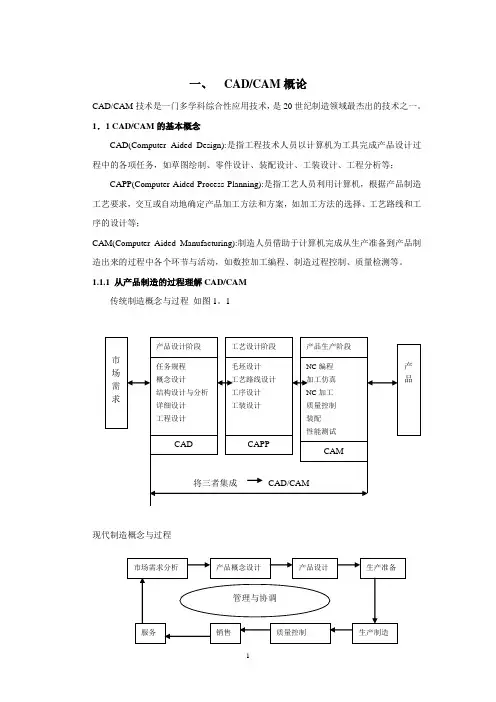

计算机辅助设计与制造(CADCAM)
