建筑施工图设计的注意事项

图纸设计过程中需注意的事项

设计前：

1、 设计前必须清楚设计内容、设计范围、设计周期，熟悉相关设计规范。

2、 将建设单位提供规划图纸中与设计无关的图层及内容隐藏，尽量让版面清晰。

3、 将修改后的规划图纸按公司规定的图号的图框进行整数倍的放大后合并。

设计中：

4、 设计时必须对设计内容进行分图层控制，不同线路或系统设备应尽量采用不同颜色或不同线型进行区分。

5、 设计时，字体尽量采用大多数设计院采用的字体格式“HZTXT”，字体大小选择“4”或与图框放大倍数一致的大小。

6、 图例必须采用公司通常采用的图例，且放大倍数应与建筑物相协调。

7、 设计中，宜尽量做到连线或图块横平竖直，排版整齐美观，标注或说明文字应与所说明的对象保持平行，忌随心所欲。

8、 设计内容应进行设备或导线编码及统计。

9、 标注或文字说明时，若内容较长或重复内容比较多时，可采用简写文字代替，并在图纸下方进行说明。

10、 不同系统线路不得交叉，必须打断或跳接；线路穿过图纸时亦必须打断。线路打断时宜选择非主要系统线路。

11、 设计编号采用与项目名称全拼第一个字母与设计日期相结合的形式，如2010年9月“世纪经典智能系统设计”的设计编号为“SJJD1009”。

12、 设计图纸通常需具有以下设计内容：

a) 封面：必须采用公司规定的封面，可根据情况进行放大或缩小。

b) 图纸目录：必须采用公司规定的封面，可根据情况进行放大或缩小。

c) 设计说明：必须按照公司规定的设计方式进行编写，编写时应突出设计意图、系统功能以及注意事项。

d) 材料设备表：参数及数量说明应尽量完整，设备型号可在设备表中体现，但不能直接说明设备品牌。

e) 系统图：宜根据实际情况设计，应能在系统图上反映出设备数量、编码方式、导线敷设形式及内容，图纸无法表明时可采用文字说明相结合。

f) 平面图：必须保证版面清晰美观，并能突显设计内容。

设计后：

13、 设计完成后，应认真检查，将所设计的平面图、系统图、材料表结合起来审查。

设计施工图纸时需要注意的问题

一、准备工作平、立、剖设计时候需要注意的问题：

1.1 拿到图纸后首先要阅览整套建筑图纸，了解建筑师的设计意图；

1.2 其次是要了解图纸具体要做那些东西，是否有特殊造型，其主体结构是怎样，是否需要增补钢结构等。

1.3 熟悉整套图纸，要知道需要设计的幕墙范围及幕墙类型。

1.4 碰到不清楚的结构问题应该及时提出疑问，便于设计顺利进行。例如：

(1) 建筑图和效果图的外观效果不符，建筑图与结构图不符，碰到此类问题，必须记下来并告诉甲方。看怎么解决。

(2) 由于业主的原因，设计院定不下方案或修改方案多次，使得提供的原始图纸不全或不一致，碰到这类情况处理与第(1)点一样。

二、开始设计

(一) 大图设计时需要注意问题

首先：根据工程的基本情况和主体结构来进行结构计算。

其次：根据计算结果确定幕墙的分格、面板进出结构距离、主材材质，及与主体的连接方式(是单支座连接还是双支座连接)。

最后：根据结构计算、确定幕墙分格及主龙骨大小可以开始做图。

(二) 图框准备、图纸目录及图纸分层

图框：首先做好图框，根据以往经验编制一施工图目录。

需注意工程名称、设计单位名称和设计日期要写清楚, 每修改一次必须写上修改日期,便于以后查找。

目录：按平、立、剖、大样、钢结构、龙骨布置、节点、埋件图等次序排列。

图层：必须按不同饰面材料分不同的图层，以提高效率便以修改。

平面设计时要注意的问题：

(1) 分格必须准确，这影响到以后设预埋件或后补埋件定位的准确性, 把该考虑的问题全部考虑清楚，尽量做到一步到位；

(分格尽量与建筑图中的分格保持一致,如果建筑图中的分格不符合实际情况,在满足结构计算的情况下,可以适当的调整,但必须保持原建筑外观效果) (2) 幕墙面与结构面进出距离要表示准确清楚；

(最好是从塔楼标准层开始往上下作每层的图纸,因为同一幅幕墙主龙骨是上下贯通的,这样主龙骨位置定下来，那么根据结构进出,就可以定下幕墙装饰面的位置。)

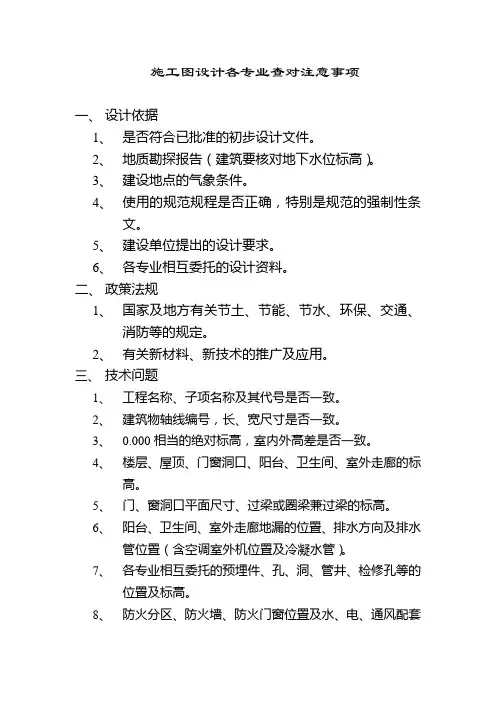

施工图设计各专业查对注意事项

一、 设计依据

1、 是否符合已批准的初步设计文件。

2、 地质勘探报告（建筑要核对地下水位标高）。

3、 建设地点的气象条件。

4、 使用的规范规程是否正确，特别是规范的强制性条文。

5、 建设单位提出的设计要求。

6、 各专业相互委托的设计资料。

二、 政策法规

1、 国家及地方有关节土、节能、节水、环保、交通、消防等的规定。

2、 有关新材料、新技术的推广及应用。

三、 技术问题

1、 工程名称、子项名称及其代号是否一致。

2、 建筑物轴线编号，长、宽尺寸是否一致。

3、 0.000相当的绝对标高，室内外高差是否一致。

4、 楼层、屋顶、门窗洞口、阳台、卫生间、室外走廊的标高。

5、 门、窗洞口平面尺寸、过梁或圈梁兼过梁的标高。

6、 阳台、卫生间、室外走廊地漏的位置、排水方向及排水管位置（含空调室外机位置及冷凝水管）。

7、 各专业相互委托的预埋件、孔、洞、管井、检修孔等的位置及标高。

8、 防火分区、防火墙、防火门窗位置及水、电、通风配套设施是否统一。

9、 楼梯踏步、平台尺寸及标高，特别是建筑和结构核对有无“碰头”的矛盾。

10、 各专业核对管井及吊顶内管线的排列有无矛盾，建筑要考虑吊顶构造尺寸，准确控制管井尺寸和吊顶标高。

11、 查对屋面汇水面积、雨水管直径和位置及排水管的合理走向。

12、 建筑内、外墙体用材及砂浆标号以及门窗洞口过梁做法一律放在结构设计说明内，建筑专业不再重复。

13、 建筑、结构查对屋面、楼面、内外墙构造做法。

14、 查对上屋面检修口、梯的位置和做法。

15、 工业项目查对吊车的位置、起重量、跨度、轨顶（悬挂吊和电动葫芦轨底）标高、驾驶室位置、上吊车梯、平台位置标高、柱间支撑及开门、工艺布置有无矛盾。

16、 电梯井道、机房净尺寸及高度是否与供应商资料一致，并注意井道内有无柱、梁。

17、 支撑楼梯平台的构造柱平面上是否与建筑开窗相碰，带窗的楼梯平台梁立面上是否与建筑开窗相碰。

1 各类建筑技术做图注意事项

学校:

第8.2.1条 在寒冷及严寒地区教学用房的给水进户管上应设泄水装置。

第8.2.2条 当化学实验室给水水嘴的水头大于2m，急救冲洗水嘴的水头大于1m时，应采取减压措施。

配电系统支路的划分宜按

(一)教学用房和非教学用房的照明线路应分设不同支路。

(二)门厅、走道、楼梯照明线路应设单独支路。

(三)教学用房照明线路支路，控制范围不宜过大，以二至三个教室为宜。

(四)教室内电源插座与照明用电应分设不同支路。

(五)各实验室内教学用电应设专用线路，电源侧应设有切断、保护措施的配电装置。

第8.3.2条 学校用电设计应符合下列规定：

一、凡规定设一组电源插座者，均为220v二孔、三孔插座各一个。

二、语言教室和微型电子计算机教室，应根据设备性能及要求，设置电源及安全接地、工作接地。

三、照明灯的开关控制，应考虑节电、使用方便及有利维修。灯具选型应符合安全要求，并应有利于清扫和维修。

四、实验室的电源应根据不同的使用要求设置，并应符合下列规定：

(一)实验室电源插座宜设在实验桌上。

(二)准备室应设置电源和安全接地措施。

(三)物理实验室讲桌处应设三相380v电源插座。

(四)化学、物理实验室应设直流电源线路和电源接线条件。

(五)生物实验室的显微镜室，设天象仪的地理教室，在实验课桌上，应设局部照明。

幼儿园

第4.3.2条 活动室、乳儿室、音体活动室、医务保健室、隔离室及办公用房宜采用日光色光源的灯具照明，其余场所可采用白炽灯照明。当用荧光灯照明时，应尽量减少频闪效应的影响。医务保健室和幼儿生活用房可设置紫外线灯具。

第4.3.4条 活动室、音体活动室可根据需要，预留电视天线插座，并设置带接地孔的、安全密闭的、安装高度不低于1.70m的电源插座。

第4.3.5条 在供应用房的电气设计中应为各种机电和电热设备提供或预留电源。

第4.3.6条 托儿所、幼儿园应设置电话、电铃。
