1 第十六章《电压 电阻》
知识点1：电压
1.符号：U
2.单位：伏特，简称伏，符号V
3.测量工具：电压表
知识点2：电压的测量
1.电压表的使用：注意与电流表的使用区别。
2.串、并联电路电压特点：
（1）串联：U＝U1＋U2（2）并联：U＝U1＝U2
知识点3：电阻
1．电阻：
（1）定义：导体对__电流__阻碍作用的大小，用字母__R__表示
（2）单位：欧姆，符号是Ω；1 MΩ＝__106__Ω，1 kΩ＝__103__Ω
（3）影响因素：导体的材料、长度、横截面积和温度
【提示】导体电阻的大小由自身的材料、长度、横截
面积和温度决定，与是否接入电路、外加电压及通过
电流的大小等外界因素无关。
2．滑动变阻器：注意铭牌的含义。
3.探究影响导体电阻大小的因素：导体的电阻是导体本
身的一种性质，它的大小决定于导体的材料、长度、横
截面积和温度，与通过导体的电流和两端的电压无关。
1. 考查热点： 电压表的读数和使用，串、并联电路的电压了规律，半导体和超导体，探究影响电阻大小因素
2. 考查题型： 以选择题、填空题、实验题为主
3. 备考重点： 串、并联电路的电压规律，电压表的读数和使用
考点1：电压表
例1 如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是__电压__(选填“电流”或“电压”)表，乙表测的是__R2__的__电流__(选填“电流”或“电压”)。
考点2：电路作图
例2 请根据实物电路，在虚线框内画出对应的电路图。 ★知识梳理
★备考指导
★突破考点，典例呈现 ★考纲要求：
1. 电压表的使用.（操作）
2. 串、并联电路电压的规律.（探究）
3. 影响电阻大小的因素.（探究）
4. 半导体的一些特点及半导体材料. (认识)
5. 纳米材料. （认识）
6. 超导体. （认识） 2
考点3：电路故障分析
例3 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为零，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( A )
学而思网校

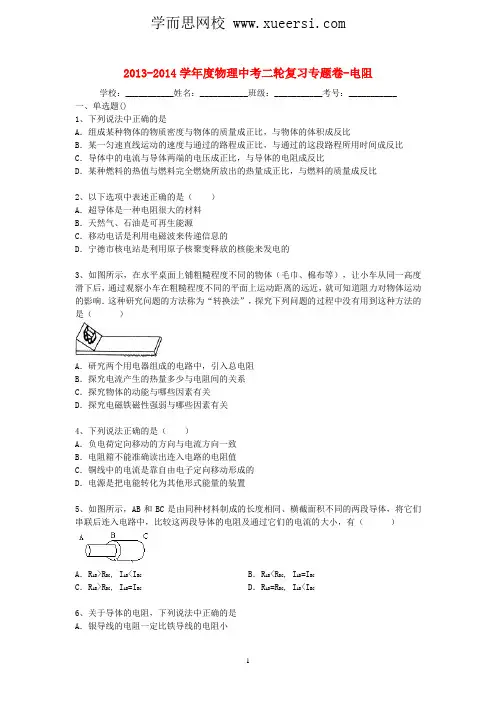

1 2013-2014学年度物理中考二轮复习专题卷-电阻
学校：___________姓名：___________班级：___________考号：___________
一、单选题()
1、下列说法中正确的是
A．组成某种物体的物质密度与物体的质量成正比，与物体的体积成反比
B．某一匀速直线运动的速度与通过的路程成正比，与通过的这段路程所用时间成反比
C．导体中的电流与导体两端的电压成正比，与导体的电阻成反比
D．某种燃料的热值与燃料完全燃烧所放出的热量成正比，与燃料的质量成反比
2、以下选项中表述正确的是（ ）
A．超导体是一种电阻很大的材料
B．天然气、石油是可再生能源
C．移动电话是利用电磁波来传递信息的
D．宁德市核电站是利用原子核聚变释放的核能来发电的
3、如图所示，在水平桌面上铺粗糙程度不同的物体（毛巾、棉布等），让小车从同一高度滑下后，通过观察小车在粗糙程度不同的平面上运动距离的远近，就可知道阻力对物体运动的影响．这种研究问题的方法称为“转换法”，探究下列问题的过程中没有用到这种方法的是（ ）
A．研究两个用电器组成的电路中，引入总电阻
B．探究电流产生的热量多少与电阻间的关系
C．探究物体的动能与哪些因素有关
D．探究电磁铁磁性强弱与哪些因素有关
4、下列说法正确的是（ ）
A．负电荷定向移动的方向与电流方向一致
B．电阻箱不能准确读出连入电路的电阻值
C．铜线中的电流是靠自由电子定向移动形成的
D．电源是把电能转化为其他形式能量的装置
5、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻及通过它们的电流的大小，有（ ）
A．RAB>RBC, IAB
C．RAB>RBC, IAB=IBC D．RAB=RBC, IAB
6、关于导体的电阻，下列说法中正确的是
A．银导线的电阻一定比铁导线的电阻小 学而思网校
物易天空，中小学教师自己的一片天空
您只需要在google搜索栏输入" site: 资源名"就可以获得想要的资源了

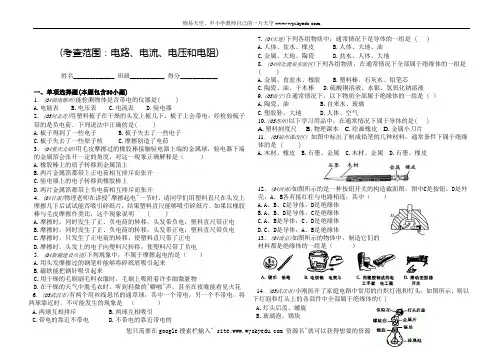

(考查范围：电路、电流、电压和电阻)
姓名_____________ 班级___________ 得分____________
一、单项选择题(本题包含50小题)
1．(04湖南郴州)能检测物体是否带电的仪器是( )
A.电能表 B.电压表 C.电流表 D.验电器
2．(05河北省)用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是( )
A.梳子得到了一些电子 B.梳子失去了一些电子
C.梳子失去了一些原子核 C.摩擦创造了电荷
3．(04重庆北碚)用毛皮摩擦过的橡胶棒接触验电器上端的金属球，验电器下端的金属箔会张开一定的角度，对这一现象正确解释是（ ）
A.橡胶棒上的质子转移到金属箔上
B.两片金属箔都带上正电荷相互排斥而张开
C.验电器上的电子转移到橡胶棒上
D.两片金属箔都带上负电荷相互排斥而张开
4．(04甘肃)物理老师在讲授"摩擦起电"一节时，请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片．如果以橡胶棒与毛皮摩擦作类比，这个现象说明 ( )
A.摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电
B.摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电
C.摩擦时，只发生了正电荷的转移，使塑料直尺带了正电
D.摩擦时，头发上的电子向塑料尺转移，使塑料尺带了负电
5．(04新疆建设兵团)下列现象中，不属于摩擦起电的是（ ）
A.用头发摩擦过的钢笔杆能够将碎纸屑吸引起来
B.磁铁能把钢针吸引起来
C.用干燥的毛刷刷毛料衣服时，毛刷上吸附着许多细微脏物
D.在干燥的天气中脱毛衣时，听到轻微的"噼啪"声，甚至在夜晚能看见火花
2015年全国中考物理试题《电压 电阻》汇编精选
1 2015年全国中考物理试题《电压 电阻》汇编精选
一、选择题
1．（2015•南充）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．6V 1.5V B．7.5V 1.5V
C．1.5V 7.5V D．1.5V 6V
2．（2015•株洲）一根长1m导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻（ ）
A．大于R B．等于R C．小于R D．因条件不足，无法判断其变化
3．（2015•郴州）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和为6V
4．（2015•内江）下列所举的实验仪器中，能直接测量电阻的实验仪器是（ ）
A．电流表 B．电压表 C．多用电表 D．电能表
5．（2015·菏泽中考）在如图所示的电路连接中，下列说法正确的是( ) A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
6．(2015•德州)如图所示，与实物图一致的电路图是（ ）
7．（2015•茂名）小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（ ）
A． 探究导体电阻与长度的关系 B． 探究导体电阻与横截面积的关系
C． 探究导体电阻与材料的关系 D． 探究导体电阻与温度的关系
