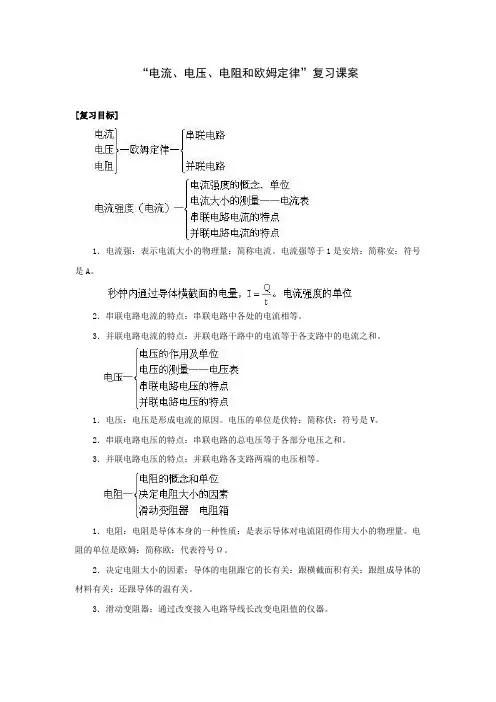

“电流、电压、电阻和欧姆定律”复习课案
[复习目标]
1．电流强：表示电流大小的物理量：简称电流。电流强等于1是安培：简称安：符号是A。
2．串联电路电流的特点：串联电路中各处的电流相等。
3．并联电路电流的特点：并联电路干路中的电流等于各支路中的电流之和。
1．电压：电压是形成电流的原因。电压的单位是伏特：简称伏：符号是V。
2．串联电路电压的特点：串联电路的总电压等于各部分电压之和。
3．并联电路电压的特点：并联电路各支路两端的电压相等。
1．电阻：电阻是导体本身的一种性质：是表示导体对电流阻碍作用大小的物理量。电阻的单位是欧姆：简称欧：代表符号Ω。
2．决定电阻大小的因素：导体的电阻跟它的长有关：跟横截面积有关：跟组成导体的材料有关：还跟导体的温有关。
3．滑动变阻器：通过改变接入电路导线长改变电阻值的仪器。 4．电阻箱：通过改变接入电路定值电阻个数和阻值改变电阻大小的仪器：它能表示出电阻值。
1．欧姆定律：导体中的电流：跟导体两端的电压成正比：跟导体的电阻成反比。
2．电阻的串联：串联电路的总电阻：等于各串联电阻之和。
3．电阻的并联：并联电路的总电阻的倒数：等于各并联电阻的倒数之和。
4．用伏安法测电阻：通过测量导体两端的电压U：导体中的电流I：得知其电阻R。
一．电流、电压、电阻
1．电流
(1)电流强的测量
要测量某部分电路中的电流强：必须把安培表串接在这部分电路里。在把安培表串联到电路里的时候：必须使电流从“+”接线柱流进安培表：并且从“”接线柱流出来。
在测量前后先估算一下电流强的大小：然后再将合适的安培表接入电路。在闭合电键时：先必须试着触接电键：若安培表的指针急骤摆动并超过满刻：则必须换用更大量程的安培表。
使用安培表时：绝对不允许经过用电器而将安培表的两个接线柱直接连在电源的两极上：以防过大电流通过安培表将表烧坏。因为安培表的电阻很小：所以千万不能把安培表并联在用电器两端或电源两极上：否则将造成短路烧毁安培表。

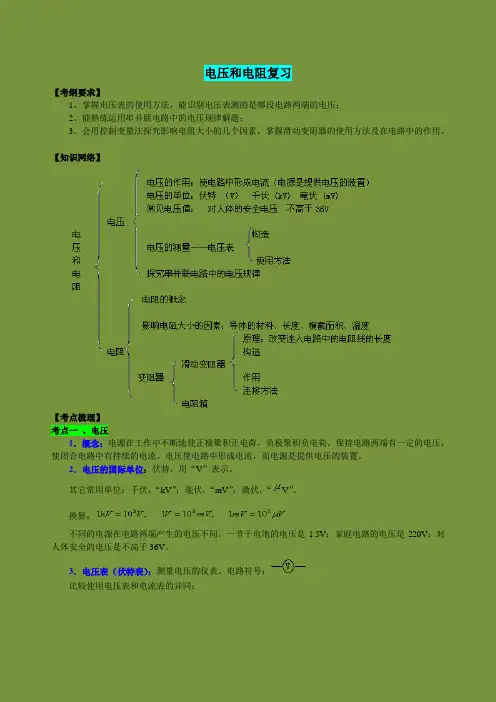

电压和电阻复习
【考纲要求】
1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；
2、能熟练运用串并联电路中的电压规律解题；
3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。
【知识网络】
【考点梳理】
考点一 、电压
1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。电压使电路中形成电流，而电源是提供电压的装置。
2．电压的国际单位：伏特，用“V”表示。
其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。
换算：
不同的电源在电路两端产生的电压不同。一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。
3．电压表（伏特表）：测量电压的仪表。电路符号：
比较使用电压表和电流表的异同：
因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。
4．串、并联电路中电压的特点：
（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=UI+U2+……+Un。
（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压
。
（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=UI=U2=……=Un。
（4）并联电池组的电压跟每节电池的电压相等。
考点二、电阻
1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是 。
2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
3、决定电阻大小的因素
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。
第1页 共24页 135套2018年中考物理试题汇编17——电流电压电阻
一、选择题
4．下列估测最符合实际的是
A．一个苹果的质量约为500g
B．人的正常体温约为37℃
C．一支铅笔的长度约为0.5m
D．一节干电池的电压约为5V
1．下列估测中，比较符合实际的是
A．正常人的心脏一分钟跳动约10次
B．某位中学生的身高约为165厘米
C．家用空调正常工作电流约为50毫安
D．一节干电池的电压为2伏
1．下列数据符合实际的是
A．某中学生的身高是1.65m
B．某中学生跑1000m用时4s
C．岳阳的年平均气温为36℃
D．我国家庭电路电压为380V
1．下列表述中，符合生活实际的是
A．我们用的物理课本长5dm
B．洗澡水的温度为85℃
C．成人步行速度一般为1.1m/s
D．家庭电路电压为36V
1．下列估算最接近实际的是
A．普通课桌的高度约为0.3m
B．一个中学生的质量约为50kg
C．日光灯正常工作时的电流约为2A
D．成人正常呼吸一次的时间约为0.1s
2．下列有关人体物理量估测正确的是
A．成人的体重约50N 第2页 共24页 B．中学生步行的速度约10m/s
C．人体安全电压220V
D．中学生正常上楼的功率约120W
1．下列估测数据中，最接近实际的是
A．中学生从一楼走到六楼的时间约为5s
B．学校门口对汽车的限速约为40m/s
C．家庭电路的电压约为36V
D．八年级上册物理课本的质量约为260g
1．下列估测的数据最接近实际的是：
A．某同学立定跳远成绩为2m
B．手机正常工作的电流约为10A
C．一元硬币的质量约为60g
D．教室门的高度约为50cm
1．下列数据比较符合实际的是
A．一个中学生的体重为50N
B．一个成年人的体温约42℃
B．人体安全电压为220V
D．一个鸡蛋质量约60g
1．小明对一些数据的估测，最接近实际的是
A．一个鸡蛋的质量约为100g
2019年中考物理试题 第1页 共14页 120套2019年中考物理试题汇编17——电流电压电阻
一、选择题
1．通常情况下，下列物质属于导体的是
A．橡胶 B．玻璃 C．塑料 D．金属
2．下列物质在一般情况下，都属于导体的是
A．石墨、塑料 B．铜、大地 C．橡胶、玻璃 D．陶瓷、铜
12．我国自行研制的歼—20隐形战斗机的关键部件采用了碳纤维材料，该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。下列说法中，不是碳纤维材料具有的优点的是
A．密度小 B．强度大 C．超导性 D．抗腐强
7．现代生产生活中需要各种各样的材料，下列说法正确的是
A．超导体是一种电阻超级大的材料
B．橡胶、铝、塑料都是很好的绝缘材料
C．用半导体材料可以制成性能优良的输电导线
D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
1．在国际单位制中，电压的单位是
A．安培 B．伏特 C．焦耳 D．瓦特
4．如图所示的物品中，通常情况下属于导体的是
A．木铲 B．不锈钢锅 C．玻璃杯 D．陶瓷盘
1．一节新干电池的电压为
A．1.5V
B．24V
C．110V
D．220V
5．如图是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是
A． B． C． D．
10．如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是
A．L1短路
B．L1断路 2019年中考物理试题 第2页 共14页 C．L2短路
D．L2断路
4．芯片是指含有集成电路的硅片，制造芯片的主要材料是
A．导体 B．半导体 C．绝缘体 D．超导体
10．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法正确的是
A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
