FANUC 数控交流伺服驱动系统故障维修1、FANUC 6M数控开机出现剧烈振动的故障维修故障现象：一台配套FANUC 6M的加工中心，在机床搬迁后，首次开机时，机床出现剧烈振动，CRT显示401、430报警。
分析与处理过程：FANUC 6M数控系统CRT上显示401报警的含义是“X、Y、Z等进给轴驱动器的速度控制准备信号（VRDY信号OFF状态，即：速度控制单元没有准备好”；ALM430报警的含义是“停止时Z轴的位置跟随误差超过”。
根据以上故障现象，考虑到机床搬迁前工作正常，可以认为机床的剧烈振动，是引起X、Y、Z等进给轴驱动器的速度控制准备信号（VRDY信号）为“OFF”状态，且Z轴的跟随误差超过的根本原因。
分析机床搬迁前后的最大变化是输入电源发生了改变，因此，电源相序接反的可能性较大。
检查电源进线，确认了相序连接错误；更改后，机床恢复正常。
2、FANUC 6ME数控运动失控的故障维修故障现象：一台配套FANUC 6ME系统的加工中心，由于伺服电动机损伤，在更换了X 轴伺服电动机后，机床一接通电源，X轴电动机即高速转动，CNC发生ALM410报警并停机。
分析与处理过程：机床一接通三磊．X轴电动机即高速转动，CNC发生ALM410报警并停机的故障，在机床厂第一次开机调试时经常遇到，根据维修经验，故障原因通常是由于伺服电动机的电枢或测速反馈极性接反引起的。
考虑到本机床X轴电动机已经进行过维修，实际存在测速发电机极性接反的可能性，维修时将电动机与机械传动系统的连接脱开后（防止电动机冲击对传动系统带来的损伤），直接调换了测速发电机极性，通电后试验．机床恢复正常。
3、FANUC 6ME数控运动失控的故障维修故障现象：一台配套FANUC 6ME系统、FANUC直流伺服驱动、SIEMENS1HU3076直流伺服电动机的进口加工中心，在机床大修后，机床一接通电源，X轴电动机即高速转动，CNC发生ALM410报警并停机。
FANUC数控系统维修技巧FANUC数控系统维修技巧1由于现代数控系统的可*性越来越高，数控系统本身的故障越来越低，而大部分故障主要是由系统参数的设置，伺服电机和驱动单元的本身质量，以及强电元件、机械防护等出现问题而引起的。
数控车床采用ＦＡＧＯＲ8025控制系统，Ｘ、Ｚ轴使用半闭环控制，在用户中运行半年后发现Ｚ轴每次回参考点，总有2、3ｍｍ的误差，而且误差没有规律，调整控制系统参数后现象仍没消失，更换伺服电机后现象依然存在，后来仔细分析后估计是丝杠末端没有备紧，经过螺母备紧后现象消失。
加工中心ＴＨ6240，采用ＦＡＧＯＴ8055控制系统，在调试中Ｃ轴精度有很大偏差，机械精度经过检查没有发现问题，经过ＦＡＧＯＲ技术人员的调试发现直线轴与旋转轴的伺服参数的计算有很大区别，经过重新计算伺服参数后，Ｃ轴回参考点，运行精度一切正常。
对于数控机床的调试和维修，重要的是吃透控制系统的ＰＬＣ梯形图和系统参数的设置，出现问题后，应首先判断是强电问题还是系统问题，是系统参数问题还是ＰＬＣ梯形图问题，要善于利用系统自身的报警信息和诊断画面，一般只要遵从以上原则，小心谨慎，一般的数控故障都可以及时排除。
FANUC数控系统维修技巧121CRT显示：NOTREADY从PLC查输入条件，查其余外围条件A14（换刀到位检测）继电器线圈一端对地短接排除短接3T-F2CRT显示晃动将MDI/CRT板与主机、连接器断开，查6845水平同步器信号，查+5V电源+5V电源坏修电源6MB3CRT画面不能翻转查主板，报警参数变化输入特殊9000-9031号进行调整10TF4通电后CRT出现伺服01报警查变压器接线、I/O电压；查伺服系统接线、热继电器的设定；查伺服单元短路杆的设定伺服单元短路棒设定错误将带变压器过热开关的伺服单元上的S20短路棒拔下来3M-F5通电后，X、Z轴电机抖动，噪声极大查机械齿轮，查速度控制单元指令脉冲输出，查伺服板机床生产厂把X、Z轴动力线有一根互相接错更换酉?nbsp;3MAFANUC数控系统维修技巧36Y向坐标抖动查：系统位置环，速度增益；可控硅电路；坐标平衡；测速机位置检测装置调整定、滑尺6M7主轴严重噪声，最初间隙做响，后来剧烈震动，主轴转速骤升骤降查：主轴伺服电机的连接插头；伺服电路某相，主轴电机本身；输出脉冲波；主轴伺服系统的波形整理电路时钟集成块7555自然损坏换新时钟集成块6MB8机床振动，Y轴强振，401#报警查电源相序、伺服板频率开关机床移动后，生产厂家把电源与各伺服单元相序搞错调整相关相序6M9X向坐标抖动查：系统位置环、速度环增益，可控硅电路，坐标平衡，测速机，伺服驱动电机，机械传动轴承更换轴承7CM 10X轴在运动中振动，快速尤为明显，加速、减速停止时更严重查：电机及反馈装置的连线；更换伺服驱动装置（仍故障）；测电机电流、电压（正常）；测量测速机反馈电流、电压，发现电压波纹过大而且非正常波纹测速机中转子换向片间被碳粉严重短路，造成反馈异常清洗碳粉.FANUC数控系统维修技巧411主轴不制动，执行制动功能时主轴振动查制动电路，检主轴控制装置元器件损坏更换元器件6MB12变频控制器不工作查NC故障，PLC接口故障，变频控制器本身故障PLC接口故障，导致失电修PLC接口17#板6TB13数控柜不能启动合ZK总开关，其他各部均正常ZK总开关中电流继电器有一相烧坏修继电器6M14未达参考点，发生超程，间断发生查参数是否正确，检查超程限位开关切削液渗进限位开关；操保养机床时动了限位开关修限位开关，将行程限位的参数改为较大值，将机床开往参考点，压限位开关，再改回原设定参数3MC3MA15工作台Y向回参考点无快速或无减速过程；有时Y轴运动到行程范围中心部位却发出超程报警查限位参数及外围电路部分Y轴限位组合开关有问题，连线及触点等腐蚀生锈、断线清理限位开关3MFANUC数控系统维修技巧516刀库回零定位不准观察刀库回零状态看行程开关行程开关经减速后提前释放，未进入定位区造成向前或向后到最近一个波距零点使定位不准。
伺服电机系统常见故障及维修一、电机不转或转动无力的故障可能原因及维修方法1.1 电机供电异常电机供电异常可能是由于电源线路的接触不良或电源开关故障引起的。
首先，检查电源线路是否插好，是否存在破损或接触不良的情况，若有问题，重新连接或更换电源线路。
同时，检查电源开关是否正常工作，如有问题，及时维修或更换。
1.2 控制器故障控制器故障可能导致电机无法正常工作。
检查控制器的指示灯是否点亮，若无亮灯提示，说明可能存在控制器故障。
此时应先尝试重新启动控制器，如果问题仍然存在，需要检查控制器的电路板和连接线路是否损坏，如有损坏，可尝试修复或更换。
1.3 电机零部件损坏电机零部件损坏也会导致电机无法正常转动或转动无力。
常见的损坏部件包括电刷、轴承和绕组等。
若发现电刷磨损、轴承磨损或绕组烧毁等情况，需要及时更换损坏部件。
二、电机发热过高的故障可能原因及维修方法2.1 过载工作过载工作是导致电机发热过高的常见原因之一。
检查电机负载是否超过额定工作范围，如果超载，则需要减小负载或更换功率较大的电机。
2.2 电机通风不良电机通风不良会导致散热不畅，进而引发过热问题。
检查电机周围是否存在堵塞物或灰尘等，清除堵塞物并保持通风良好。
2.3 绕组短路或接触不良绕组短路或接触不良会导致电流过大，进而使电机发热过高。
检查电机绕组是否存在损坏或接触不良的情况，如有问题，需重新绝缘或修复绕组。
三、电机震动较大的故障可能原因及维修方法3.1 电机不平衡电机不平衡是导致震动的常见原因之一。
检查电机固定是否牢固，如发现松动，需重新固定电机。
3.2 机械部件损坏机械部件损坏也会导致电机震动较大。
检查电机的传动装置，如发现齿轮磨损、轴承松动等情况，应及时更换损坏部件。
3.3 电机负载不均衡电机负载不均衡也可能导致电机震动。
检查负载的均衡性，如需要，调整或重新安装负载，以平衡电机负载。
综上所述，伺服电机系统常见故障主要包括电机不转或转动无力、电机发热过高和电机震动较大等问题。
发那科维修小技巧发那科（FANUC）数控系统是广泛应用于工业领域的一种控制系统，具有高度的可靠性和稳定性。
然而，随着使用时间的增长，一些故障和问题可能会逐渐出现。
以下是一些发那科维修的小技巧：1. 参数检查与修改：参数是数控系统的重要设置，用于控制机床的各种功能和性能。
如果发现机床运行异常，首先要检查参数是否正确，包括伺服电机参数、主轴参数等。
有时候参数设置不正确，可能会导致机床无法正常运行。
2. 电源系统检查：电源故障是导致数控机床停机的一个常见原因。
因此，对于电源系统的检查是发那科维修的重要环节。
要检查电源是否正常，是否存在电压波动、断相等异常情况。
3. 输入输出检查：数控系统的输入输出信号是控制机床动作的关键，如果这些信号出现问题，可能会导致机床故障。
要检查输入输出信号是否正常，可以使用万用表等工具进行测量。
4. 冷却系统检查：数控机床的冷却系统对于保持机床精度和延长机床寿命非常重要。
要定期检查冷却液的清洁度、冷却液泵的工作状态等，确保冷却系统正常工作。
5. 机械部件检查：数控机床的机械部件是保证机床稳定运行的基础。
要定期检查机械部件的磨损情况、润滑情况等，及时更换损坏的部件，保持机械部件的正常运行。
6. 软件故障排除：数控系统的软件部分如果出现故障，可能会导致整个系统停机。
要熟悉数控系统的软件结构，了解各个功能模块的作用和相互关系，以便快速定位并排除故障。
7. 报警信息处理：数控机床在出现故障时，通常会显示报警信息。
这些报警信息可以帮助维修人员快速定位故障原因。
要认真阅读报警信息，并根据报警信息进行相应的检查和处理。
以上是一些发那科维修的小技巧，希望能对你有所帮助。
当然，对于任何维修工作，安全都是第一位的。
在进行维修操作前，一定要先关闭电源，确保人身安全。
如果遇到无法解决的问题，建议寻求专业维修人员的帮助。
FANUC_数控系统维修调整资料fanuc发那科维修说明书故障分析解决FANUC 数控系统维修调整资料(WIA日照工厂)2007-2-19说明本资料是根据网络收集的部分资料以及韩国工程技术人员来WIA培训的部分笔记整理而成，主要针对平时工作中能遇到几率高的问题,时间仓促，加上本人的笔记可能不全面,错误在所难免,如果大家发现有错误或遗漏，请及时补正修改,以方便大家工作。
WIA日照工厂所用的数控系统主要是FANUC系列中的0系列、0i系列、POWER MATE 系列和110M，本资料试图将这几个系列的系统的数据备份、恢复、原点调整、ALARM信息以及相关的参数做详细说明，并附录了0系列故障诊断与处理的部分，希望能对大家的工作有所帮助。
FANUC 0TT 原点设置方法WIA日照工厂内WA30-10T采用的就是本类型.下面以两轴系统(X轴Z轴)为例，说明原点调整的方法。
1( MODE选择为HANDLE，将X轴Z轴手动调整好原点(参照系统的原点标志，使之对齐)。
2( MODE选择为MDI ，按DNGOS，直至出现PARAMETER画面，用?下找PWE参数，将其修改为“1”。
3( 按NO.,输入22,按INPUT，屏幕(CRT)显示参数号为21。
的参数，将参数“21”的值全部修改为“0”。
4( 关闭NC电源，5秒后打开，按“运行准备”。
5( 按DNGOS，直至出现PARAMETER画面，按NO.,输入22,按INPUT，屏幕(CRT)显示参数号为21。
的参数，将参数“21”的后3位修改为“101”。
( 修改PWE参数为“0”。
6( 出现ALARM100 ALARM000，关闭NC电源，5秒后再开，系统显7示X轴Z轴坐标为“0.000”，原点调整完毕。
参数说明:FANUC 0MC 原点设置方法此处以3轴系统为例，说明此系统恢复原点的方法。
修改相应参数的方法以及相关参数的含义参照0TT 的修改步骤。
1) 将PWE“0”改为“1”，更改参数NO.76.1=1,NO.22改为00000000，(此时CRT显示“300”报警即X、Y、Z轴必须手动返回参考点。
FANUC伺服系统维修技术经验总结及FANUC伺服电机维修方法22．数字式交流伺服驱动单元的故障检测与维修⑴驱动器上的状态指示灯报警FANUC S系列数字式交流伺服驱动器，设有11 个状态及报警指示灯，指示灯的状态以及含义见表5-8。
以上状态指示灯中，HC、HV、OVC、TG、DC、LV的含义与模拟式交流速度控制单元相同，主回路结构与原理亦与模拟式速度控制单元相同，不再赘述。
表5-8 中，OH、OFAL、FBL为S系列伺服增添的报警指示灯，其含义如下。
表5-8 FANUCS系列驱动器状态指示灯一览表1)OH报警。
OH为速度控制单元过热报警，发生这个报警的可能原因有：①印制电路板上S1设定不正确。
②伺服单元过热。
散热片上热动开关动作，在驱动器无硬件损坏或不良时，可通过改变切削条件或负载，排除报警。
③再生放电单元过热。
可能是Q1不良，当驱动器无硬件不良时，可通过改变加减速频率，减轻负荷，排除报警。
④电源变压器过热。
当变压器及温度检测开关正常时，可通过改变切削条件，减轻负荷，排除报警，或更换变压器。
⑤电柜散热器的过热开关动作，原因是电柜过热。
若在室温下开关仍动作，则需要更换温度检测开关。
2)OFAL报警。
数字伺服参数设定错误，这时需改变数字伺服的有关参数的设定。
对于 FANUC 0 系统，相关参数是 8100，8101, 8121, 8122, 8123 以及8153~8157 等；对于10/11/12/15系统，相关参数为1804，1806，1875，1876，1879，1891 以及1865~1869等。
3)FBAL报警。
FBAL是脉冲编码器连接出错报警，出现报警的原因通常有以下几种：①编码器电缆连接不良或脉冲编码器本身不良。
②外部位置检测器信号出错。
③速度控制单元的检测回路不良。
④电动机与机械间的间隙太大。
⑵伺服驱动器上的7段数码管报警FANUC C系列、a /a i系列数字式交流伺服驱动器通常无状态指示灯显示，驱动器的报警是通过驱动器上的7段数码管进行显示的。
FANUC伺服系统维修技术经验总结及FANUC伺服电机维修方法2已阅[959]次[2009-11-26]2．数字式交流伺服驱动单元的故障检测与维修(1)驱动器上的状态指示灯报警 FANUC S系列数字式交流伺服驱动器，设有11个状态及报警指示灯，指示灯的状态以及含义见表5-8。
以上状态指示灯中，HC、HV、OVC、TG、DC、LV的含义与模拟式交流速度控制单元相同，主回路结构与原理亦与模拟式速度控制单元相同，不再赘述。
表5-8中，OH、OFAL、FBL为S系列伺服增添的报警指示灯，其含义如下。
表5-8 FANUCS系列驱动器状态指示灯一览表1)OH报警。
OH为速度控制单元过热报警，发生这个报警的可能原因有：①印制电路板上S1设定不正确。
②伺服单元过热。
散热片上热动开关动作，在驱动器无硬件损坏或不良时，可通过改变切削条件或负载，排除报警。
③再生放电单元过热。
可能是Q1不良，当驱动器无硬件不良时，可通过改变加减速频率，减轻负荷，排除报警。
④电源变压器过热。
当变压器及温度检测开关正常时，可通过改变切削条件，减轻负荷，排除报警，或更换变压器。
⑤电柜散热器的过热开关动作，原因是电柜过热。
若在室温下开关仍动作，则需要更换温度检测开关。
2)OFAL报警。
数字伺服参数设定错误，这时需改变数字伺服的有关参数的设定。
对于FANUC 0系统，相关参数是8100，8101，8121，8122，8123以及8153~8157等；对于10/11/12/15系统，相关参数为1804，1806，1875，1876，1879，1891以及1865~1869等。
3)FBAL报警。
FBAL是脉冲编码器连接出错报警，出现报警的原因通常有以下几种：①编码器电缆连接不良或脉冲编码器本身不良。
②外部位置检测器信号出错。
③速度控制单元的检测回路不良。
④电动机与机械间的间隙太大。
(2)伺服驱动器上的7段数码管报警 FANUC C系列、α/αi系列数字式交流伺服驱动器通常无状态指示灯显示，驱动器的报警是通过驱动器上的7段数码管进行显示的。
FANUC 数控交流伺服驱动系统故障维修（一）1、FANUC 0T数控系统工作数小时后出现剧烈振动的故障维修故障现象：某采用FANUC 0T数控系统的数控车床，开机时全部动作正常，伺服进给系统高速运动平稳、低速无爬行。
加工的零件精度全部达到要求。
当机床正常工作5~7h后（时间不定），Z轴出现剧烈振荡，CNC报警，机床无法正常工作。
这时，即使关机再起动，只要手动或自动移动Z轴，在所有速度范围内，都发生剧烈振荡。
但是，如果关机时间足够长（如：第二天开机），机床又可以正常工作5~7h，并再次出现以上故障，如此周期性重复。
分析和处理过程：该机床X、Z分别采用FANUC 5、10型AC伺服电动机驱动，主轴采用FANUC 8S AC主轴驱动，机床带液压夹具、液压尾架和15把刀的自动换刀装置，全封闭防护，自动排屑。
因此，控制线路设计比较复杂，机床功能较强。
根据以上故障现象，首先从大的方面考虑，分析可能的原因不外乎机械、电气两个方面。
在机械方面，可能是由于贴塑导轨的热变形、脱胶，滚珠丝杠、丝杠轴承的局部损坏或调整不当等原因引起的非均匀性负载变化，导致进给系统的不稳定。
在电气方面，可能是由于某个元器件的参数变化，引起系统的动态性改变，导致系统的不稳定等等。
鉴于本机床采用的是半闭环伺服系统。
为了分清原因，维修的第一步是松开Z轴伺服电动机和滚珠丝杠之间的机械联接，在Z轴无负载的情况下，运行加工程序，以区分机械、电气故障。
经试验发现：故障仍然存在，但发生故障的时间有所延长。
因此，可以确认故障为电气原因，并且和负载大小或温升有关。
由于数控机床伺服进给系统包含了CNC、伺服驱动器、伺服电动机等三大部分，为了进一步分清原因，维修的第二步是将CNC的X轴和Z轴的速度给定和位置反馈互换（CNC的M6和M8、M7和M9互换），即：利用CNC的X轴指令控制机床的Z轴伺服和电动机运动，CNC的Z轴指令控制机床的X轴伺服和电动机运动，以判别故障发生在CNC或伺服。

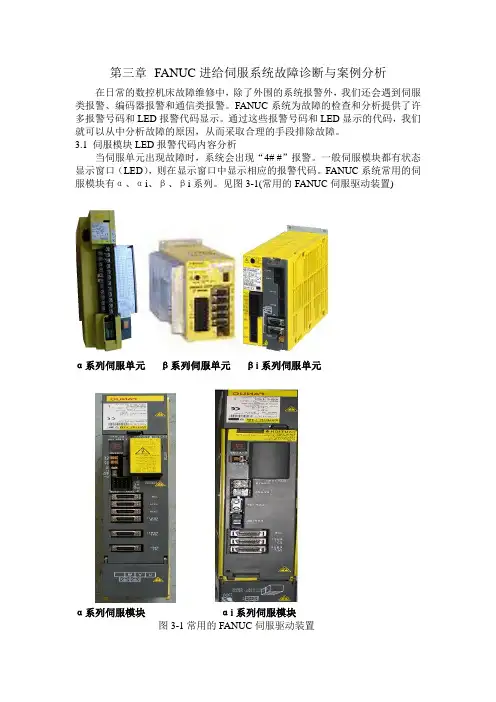

第三章FANUC进给伺服系统故障诊断与案例分析在日常的数控机床故障维修中，除了外围的系统报警外，我们还会遇到伺服类报警、编码器报警和通信类报警。
FANUC系统为故障的检查和分析提供了许多报警号码和LED报警代码显示。
通过这些报警号码和LED显示的代码，我们就可以从中分析故障的原因，从而采取合理的手段排除故障。
3.1 伺服模块LED报警代码内容分析当伺服单元出现故障时，系统会出现“4# #”报警。
一般伺服模块都有状态显示窗口（LED），则在显示窗口中显示相应的报警代码。
FANUC系统常用的伺服模块有α、αi、β、βi系列。
见图3-1(常用的FANUC伺服驱动装置)α系列伺服单元β系列伺服单元βi系列伺服单元α系列伺服模块αi系列伺服模块图3-1常用的FANUC伺服驱动装置FANUC系统伺服模块输入为交流三相200V，伺服模块电源是电源模块的直流电源300V，电动机的再生能量通过电源模块反馈到电网中，一般主轴驱动装置是串行数字控制装置时，进给轴驱动装置采用伺服模块。
下图3-2是一个标准数控车床驱动装置连接图片。
左边是电源模块，中间是双轴伺服模块，右边是串行数字主轴模块。
图3-3是一个标准数控加工中心驱动装置连接图片。
左边是电源模块，其次是串行数字主轴模块，其他是两块伺服模块。
图3-4是αi系列伺服模块连接原理图。
图3-2数控车床α系列伺服模块连接图3-3 数控加工中心αi系列伺服模块连接图3-4 αi系列伺服模块连接原理图稍微早期的α系列伺服模块和目前广泛使用的αi系列伺服模块的输入都是交流三相200V，伺服模块电源是电源模块的直流电源300V。
α系列伺服模块CNC与模块、模块之间的连接是电缆，而αi系列伺服模块与CNC、模块之间的连接是光缆，采用是FANUC伺服串行总线FSSB。
通过光缆连接取代了电缆连接，不仅保证了信号传输的速度，而且保证了传输的可靠性，并降低了故障率。
3.1.1交流α/αi系列SVM伺服单元故障与解决方法交流α系列SVM伺服单元连接见图3-5，交流αi系列伺服模块连接见图3-6。
发那克（FANUC）故障与维修经验总结发那克(FANUC)故障与维修经验总结cnc,电脑锣数控机床的故障分析:数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。
但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。
我公司有几十台数控设备，数控系统有多种类型，几年来这些设备出现一些故障，通过对这些故障的分析和处理，我们取得了一定的经验。
下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。
一、NC系统故障1．硬件故障有时由于NC系统出现硬件的损坏，使机床停机。
对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。
例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC采用S5─130W／B，一次发生故障，通过NC 系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。
通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC主板的问题。
经专业厂家维修，故障被排除。
例二、另一台机床也是采用SINUMERIK SYSTEM3数控系统，其加工程序程序号输入不进去，自动加工无法进行。
经确认为NC系统存储器板出现问题，维修后，故障消除。
例三、一台采用德国HEIDENHAIN公司TNC155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。
经检查发现NC系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。
2．软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。
还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。
FANUC伺服系统维修技术经验总结及FANUC伺服电机维修方法2已阅[959]次[2009-11-26]2．数字式交流伺服驱动单元的故障检测与维修(1)驱动器上的状态指示灯报警 FANUC S系列数字式交流伺服驱动器，设有11个状态及报警指示灯，指示灯的状态以及含义见表5-8。
以上状态指示灯中，HC、HV、OVC、TG、DC、LV的含义与模拟式交流速度控制单元相同，主回路结构与原理亦与模拟式速度控制单元相同，不再赘述。
表5-8中，OH、OFAL、FBL为S系列伺服增添的报警指示灯，其含义如下。
表5-8 FANUCS系列驱动器状态指示灯一览表1)OH报警。
OH为速度控制单元过热报警，发生这个报警的可能原因有：①印制电路板上S1设定不正确。
②伺服单元过热。
散热片上热动开关动作，在驱动器无硬件损坏或不良时，可通过改变切削条件或负载，排除报警。
③再生放电单元过热。
可能是Q1不良，当驱动器无硬件不良时，可通过改变加减速频率，减轻负荷，排除报警。
④电源变压器过热。
当变压器及温度检测开关正常时，可通过改变切削条件，减轻负荷，排除报警，或更换变压器。
⑤电柜散热器的过热开关动作，原因是电柜过热。
若在室温下开关仍动作，则需要更换温度检测开关。
2)OFAL报警。
数字伺服参数设定错误，这时需改变数字伺服的有关参数的设定。
对于FANUC 0系统，相关参数是8100，8101，8121，8122，8123以及8153~8157等；对于10/11/12/15系统，相关参数为1804，1806，1875，1876，1879，1891以及1865~1869等。
3)FBAL报警。
FBAL是脉冲编码器连接出错报警，出现报警的原因通常有以下几种：①编码器电缆连接不良或脉冲编码器本身不良。
②外部位置检测器信号出错。
③速度控制单元的检测回路不良。
④电动机与机械间的间隙太大。
(2)伺服驱动器上的7段数码管报警 FANUC C系列、α/αi系列数字式交流伺服驱动器通常无状态指示灯显示，驱动器的报警是通过驱动器上的7段数码管进行显示的。
根据7段数码管的不同状态显示，可以指示驱动器报警的原因。
FANUC C系列、电源与驱动器一体化结构型式(SVU型)的α/αi系列交流伺服驱动器的数码管状态以及含义见表5-9。
表5-9 FANUC C/α/αi系列(SVU型)7段数码管状态一览表采用公用电源模块结构型式(SVM型)的FANUCα/αi系列数字式交流伺服驱动器，数码管状态以及含义见表5-10；有关电源模块的状态显示及故障诊断详见本书第7章第7.2.4表5-10 FANUCα/αi系列(SVM型)7段数码管状态一览表FANUC β系列数字式交流速度控制单元，带有POWER、READY、ALM 3个状态指示灯与7段数码管状态显示，指示灯与数码管的含义见表5-11。
(3)系统CRT上有报警的故障1)FANUC-0系统的报警。
FANUC数字伺服出现故障时，通常情况下系统CRT上可以显示相应的报警号，对于大部分报警，其含义与模拟伺服相同；少数报警有所区别，这些报警主要有：①4N4报警：报警号中的N代表轴号(如：1代表X轴：2代表Y轴等，下同)，报警的含义是表示数字伺服系统出现异常，详细内容可以通过检查诊断参数；诊断参数的意义见本书第5.2.3节。
表5-11 FANUCβ系列7段数码管状态一览表②4N6报警：表示位置检测连接故障，可以通过诊断参数作进一步检查、判断，参见本章第5.2.3节。
③4N7报警：表示伺服参数设定不正确，可能的原因有：a)电动机型号参数(FANUC 0为8N20、FANUCll/15为1874)设定错误。
b)电动机的转向参数(FANUC 0为8N22、FANUCll/15为1879)设定错误。
c)速度反馈脉冲参数(FANUC 0为8N23、FANUCll/15为1876)设定错误。
d)位置反馈脉冲参数(FANUC 0为8N24、FANUCll/15为1891)设定错误。
e)位置反馈脉冲分辨率(FANUC 0为037bit7、FANUCll/15为1804)设定错误。
④940报警：它表示系统主板或驱动器控制板故障。
2)FANUCl0/11/12/15系统的报警。
当使用数字伺服时，在FANUC l0/11/12及FANUC15上可以显示相应的报警。
这些报警中，SV000~SVl00号报警的含义与前述的模拟伺服基本相同，不再赘述。
对于数字伺服的特殊报警主要有以下几个。
①SVl01报警：绝对编码器数据出错报警。
可能的原因是绝对编码器不良或机床位置不正确。
②SVll0报警：串行编码器报警(串行A)。
可能的原因是串行编码器不良或连接电缆不良，具体内容可以参见α/β系列伺服驱动器报警说明。
③SVlll报警：串行编码器报警(串行C)，原因同上。
④SVll4报警：串行编码器数据出错。
⑤SVll5报警：串行编码器通信出错。
⑥SVll6报警：驱动器主接触器(MCC)不良。
⑦SVll7报警：数字伺服电流转换错误。
⑧SVll8报警：数字伺服检测到异常负载。
3)FANUCl6/18系统的报警。
在FANUCl6/18系统中，当伺服驱动器出现报警时，CNC亦可显示相应的报警信息，这些信息包括：①ALM400报警：伺服驱动器过载，可以通过诊断参数DGN201进一步分析，有关DGN201的说明见后述。
②ALM401报警：伺服驱动器未准备好，DRDY信号为“0”。
③ALM404报警：伺服驱动器准备好信号DRDY出错，原因是驱动器主接触器接通(MCON)未发出，但驱动器DRDY信号已为“1”。
④ALM405报警：回参考点报警。
⑤ALM407报警：位置误差超过设定值。
⑥ALM409报警：驱动器检测到异常负载。
⑦ALM410报警：坐标轴停止时，位置跟随误差超过设定值。
⑧ALM411报警：坐标轴运动时，位置跟随误差超过设定值。
⑨ALM413报警：数字伺服计数器溢出。
⑩ALM414报警：数字伺服报警，详细内容可以参见诊断参数DGN200~204的说明。
⑾ALM415报警：数字伺服的速度指令超过了极限值(511875P/s)，可能的原因是机床参数CMR设定错误。
⑿ALM416报警：编码器连接出错报警，详细内容可参见诊断参数DGN201的说明。
⒀ALM417报警：数字伺服参数设定错误报警，相关的参数有：PRM2020/2022/2023/2024/2084/2085/1023等。
⒁ALM420报警：同步控制出错。
⒂ALM421报警：采用双位置环控制时，位置误差超过。
在系统使用绝对编码器时，报警还包括以下内容：①ALM300报警：坐标轴需要手动回参考点操作。
②ALM301报警：绝对编码器通信出错。
⑧ALM302报警：绝对编码器数据转换出现超时报警。
④ALM303报警：绝对编码器数据格式出错。
⑤ALM304报警：绝对编码器数据奇偶校验出错。
⑥AL M305报警：绝对编码器输入脉冲错误。
⑦ALM306报警：绝对编码器电池电压不足，引起数据丢失。
⑧ALM307报警：绝对编码器电池电压到达更换值。
⑨ALM308报警：绝对编码器电池报警。
⑩ALM308报警：绝对编码器回参考点不能进行。
在系统使用串行编码器时，串行编码器报警内容如下：①ALM350报警：串行编码器故障，具体内容可以通过诊断参数DGN202/204检查。
②ALM351报警：串行编码器通信出错，具体内容可以通过诊断参数DGN203检查。
3．交流伺服电动机的维修(1)交流伺服电动机的基本检查原则上说，交流伺服电动机可以不需要维修，因为它没有易损件。
但由于交流伺服电动机内含有精密检测器，因此，当发生碰撞、冲击时可能会引起故障，维修时应对电动机作如下检查：1)是否受到任何机械损伤?2)旋转部分是否可用手正常转动?3)带制动器的电动机，制动器是否正常?4)是否有任何松动螺钉或间隙?5)是否安装在潮湿、温度变化剧烈和有灰尘的地方?等等。
(2)交流伺服电动机的安装注意点维修完成后，安装伺服电动机要注意以下几点：1)由于伺服电动机防水结构不是很严密，如果切削液、润滑油等渗入内部，会引起绝缘性能降低或绕组短路，因此，应注意电动机尽可能避免切削液的飞溅。
2)当伺服电动机安装在齿轮箱上时，加注润滑油时应注意齿轮箱的润滑油油面高度必须低于伺服的输出轴，防止润滑油渗入电动机内部。
3)固定伺服电动机联轴器、齿轮、同步带等连接件时，在任何情况下，作用在电动机上的力不能超过电动机容许的径向、轴向负载(见表5-12)。
表5-12 交流伺服电动机容许的径向、轴向负载4)按说明书规定，对伺服电动机和控制电路之间进行正确的连接(见机床连接图)。
连接中的错误，可能引起电动机的失控或振荡，也可能使电动机或机械件损坏。
当完成接线后，在通电之前，必须进行电源线和电动机壳体之间的绝缘测量，测量用500兆欧表进行：然后，再用万能表检查信号线和电动机壳体之间的绝缘。
注意：不能用兆殴表测量脉冲编码器输入信号的绝缘。
(3)脉冲编码器的更换如交流伺服电动机的脉冲编码器不良，就应更换脉冲编码器。
更换编码器应按规定步骤进行，以FANUC S系列伺服电动机为例，编码器在交流伺服电动机中的安装如图5-16所示，更换步骤如下：1—电枢线插座 2—连接轴 3—转子 4—外壳 5—绕组 6—后盖联接螺钉 7—安装座8—安装座联接螺钉 9—编码器固定螺钉 10—编码器联接螺钉 11—后盖 12—橡胶盖13—编码器轴 14—编码器电缆 15—编码器插座图5-16 伺服电动机结构示意图1）松开后盖联接螺钉6，取下后盖11。
2）取出橡胶盖12。
3)取出编码器联接螺钉10，脱开编码器和电动机轴之间的联接。
4)松开编码器固定螺钉9，取下编码器。
注意：由于实际编码器和电动机轴之间是锥度啮合，联接较紧，取编码器时应使用专门的工具，小心取下。
5)松开安装座的联接螺钉8，取下安装座7。
编码器维修完成后，再根据图5-16重新安装上安装座7, 并固定编码器联接螺钉10，使编码器和电动机轴啮合。
为了保证编码器的安装位置的正确，在编码器安装完成后，应对转子的位置进行调整，方法如下：1)将电动机电枢线的V、W相(电枢插头的B、C脚)相连。
2)将U相(电枢插头的A脚)和直流调压器的“+”端相联，V、W和直流调压器的“－”端相联(见图5-17a)，编码器加X+5V电源(编码器插头的J、N脚间)。
3)通过调压器对电动机电枢加入励磁电流。
这时，因为Iu=I V+I W。
，且Iv=Iw，事实上相当于使电动机工作在图5-17b所示的90°位置，因此伺服电动机(永磁式)将自动转到U相的位置进行定位。
注意：加入的励磁电流不可以太大，只要保证电动机能进行定位即可(实际维修时调整在3—5A)。
