实验1

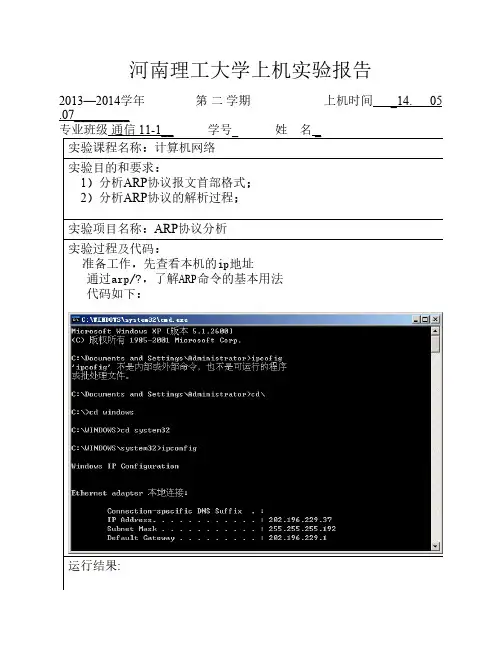

河南理工大学上机实验报告

2013—2014学年 第 二 学期 上机时间 _14. 05.07_________专业班级 通信 11-1__ 学号_ 姓 名 _

实验课程名称：计算机网络

实验目的和要求：

1）分析ARP协议报文首部格式；

2）分析ARP协议的解析过程；

实验项目名称：ARP协议分析

实验过程及代码：

准备工作，先查看本机的ip地址

通过arp/?，了解ARP命令的基本用法

代码如下：

运行结果:

实验分析：

Ping是个使用频率极高的实用程序，用于测试本地主机是否能与另一台主机连通

2. 通过IP config 命令可以显示当前的TCP/IP配置的值，包括本地连接以及其他网

网掩码、默认网关等。还可以重设DHCP(动态主机配置协议)和DNS(域名解析系统

任课老师评语：

签名：______________

日期______年___月___日

202.196.229.37202.196.229.57网络层Targer IP Address

8c:89:a5:be:b5:f400:00:00_00:00:00网络层Target MAC Address

202.196.229.57202.196.229.37网络层Sender IP Address

8c:89:a5:be:b6:e58c:89:a5:be:b5:f4网络层Sender MAC Address

8c:89:a5:be:b6:e5 8c:89:a5:be:b5:f4 链路层Source项

8c:89:a5:be:b5:f4 Broadcast

链路层Destination项

ARP应答数据报文

ARP请求数据报文

字段项

实验类别：专业 实验要求：必修

实验类型：设计 实验者类型：本科生

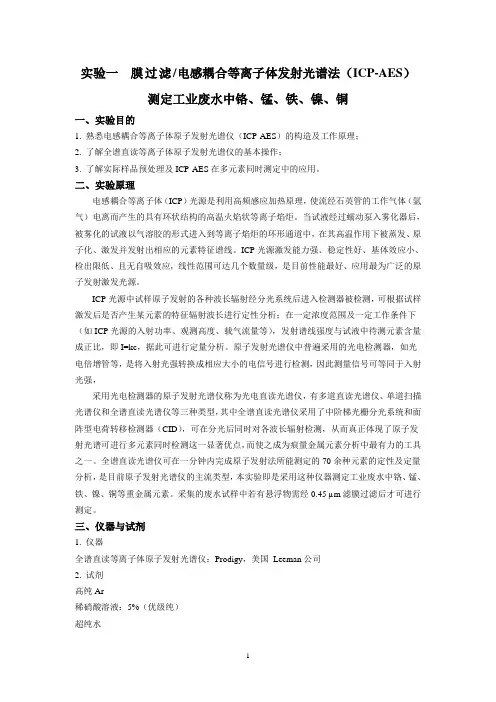

1 实验一 膜过滤/电感耦合等离子体发射光谱法（ICP-AES）

测定工业废水中铬、锰、铁、镍、铜

一、实验目的

1. 熟悉电感耦合等离子体原子发射光谱仪（ICP-AES）的构造及工作原理；

2. 了解全谱直读等离子体原子发射光谱仪的基本操作；

3. 了解实际样品预处理及ICP-AES在多元素同时测定中的应用。

二、实验原理

电感耦合等离子体（ICP）光源是利用高频感应加热原理，使流经石英管的工作气体（氩气）电离而产生的具有环状结构的高温火焰状等离子焰炬。当试液经过蠕动泵入雾化器后，被雾化的试液以气溶胶的形式进入到等离子焰炬的环形通道中，在其高温作用下被蒸发、原子化、激发并发射出相应的元素特征谱线。ICP光源激发能力强、稳定性好、基体效应小、检出限低、且无自吸效应，线性范围可达几个数量级，是目前性能最好、应用最为广泛的原子发射激发光源。

ICP光源中试样原子发射的各种波长辐射经分光系统后进入检测器被检测，可根据试样激发后是否产生某元素的特征辐射波长进行定性分析；在一定浓度范围及一定工作条件下（如ICP光源的入射功率、观测高度、载气流量等），发射谱线强度与试液中待测元素含量成正比，即I=kc，据此可进行定量分析。原子发射光谱仪中普遍采用的光电检测器，如光电倍增管等，是将入射光强转换成相应大小的电信号进行检测，因此测量信号可等同于入射光强，

采用光电检测器的原子发射光谱仪称为光电直读光谱仪，有多道直读光谱仪、单道扫描光谱仪和全谱直读光谱仪等三种类型，其中全谱直读光谱仪采用了中阶梯光栅分光系统和面阵型电荷转移检测器（CID），可在分光后同时对各波长辐射检测，从而真正体现了原子发射光谱可进行多元素同时检测这一显著优点，而使之成为痕量金属元素分析中最有力的工具之一。全谱直读光谱仪可在一分钟内完成原子发射法所能测定的70余种元素的定性及定量分析，是目前原子发射光谱仪的主流类型，本实验即是采用这种仪器测定工业废水中铬、锰、铁、镍、铜等重金属元素。采集的废水试样中若有悬浮物需经0.45 µm滤膜过滤后才可进行测定。

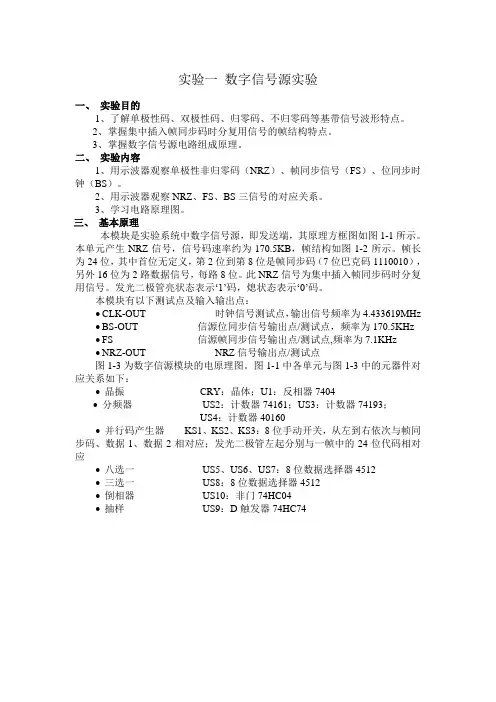

实验一 数字信号源实验

一、 实验目的

1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。

2、掌握集中插入帧同步码时分复用信号的帧结构特点。

3、掌握数字信号源电路组成原理。

二、 实验内容

1、用示波器观察单极性非归零码（NRZ）、帧同步信号（FS）、位同步时钟（BS）。

2、用示波器观察NRZ、FS、BS三信号的对应关系。

3、学习电路原理图。

三、 基本原理

本模块是实验系统中数字信号源，即发送端，其原理方框图如图1-1所示。本单元产生NRZ信号，信号码速率约为170.5KB，帧结构如图1-2所示。帧长为24位，其中首位无定义，第2位到第8位是帧同步码（7位巴克码1110010），另外16位为2路数据信号，每路8位。此NRZ信号为集中插入帧同步码时分复用信号。发光二极管亮状态表示‘1’码，熄状态表示‘0’码。

本模块有以下测试点及输入输出点：

 CLK-OUT 时钟信号测试点，输出信号频率为4.433619MHz

 BS-OUT 信源位同步信号输出点/测试点，频率为170.5KHz

 FS 信源帧同步信号输出点/测试点,频率为7.1KHz

 NRZ-OUT NRZ信号输出点/测试点

图1-3为数字信源模块的电原理图。图1-1中各单元与图1-3中的元器件对应关系如下：

 晶振 CRY：晶体；U1：反相器7404

 分频器 US2：计数器74161；US3：计数器74193；

US4：计数器40160

 并行码产生器 KS1、KS2、KS3：8位手动开关，从左到右依次与帧同步码、数据1、数据2相对应；发光二极管左起分别与一帧中的24位代码相对应

 八选一 US5、US6、US7：8位数据选择器4512

实验难度： A □ B √□ B-C □ C □

序号 学号 姓名 成绩

201

指导教师 （签名）

学 期： 2014秋季学期

任课教师:

实验题目:

小 组 长:

联系电话:

电子邮件:

完成提交时间： 2014 年 9 月22 日

云南大学软件学院 数据结构实验报告

一、【实验构思（Conceive）】

实验构思为创建一个抽象数据类型cpxnum来表示复数,抽象数据类型cpxnum中包含两个抽象数据类型变量cpxnum1和cpxnum2,每个变量中还包含成员image和real用来分别保存用户输入的两个虚数的实部和虚部。并依据相关算法，设计了Input，Cpxshow, Add, Minus, Mul五个函数来进行复数显示，加减乘的运算。

应用到的算法及知识为：

1.抽象数据类型的含义

一个抽象数据类型ADT就是：数据 + 操作，例如CpxNum其数据部分包括

Cpxnum1、cpxnum2两个复数，每个复数包括实部和虚部；而操作包括显示生成的复数、sum（加法）、minus（减法）、mul（乘法）、

等运算。

2.复数的四则运算法则：

设 z1=a + bi，z2=c + di，（a，b，c，d∈R，）

□加减法：（a + bi）±（c+ di）=（a± c ）+（b± d）i

□乘法：（a + bi）*（c + di）=（ac - bd）+（ad + bc）i

二、【实验设计(Design)】

定义了抽象数据类型cpxnum,数据部分包括cpxnum1.imag,cpxnum1.real,cpxnum2.imag,cpxnum2.real;操作包括显示输出的复数Cpxshow，复数求和Add,复数求差Minus，复数乘法Mul.
