钎焊式板式换热器工作原理

钎焊板式换热器(家用小型过水热)：不用气不用电，热水时时刻刻来相伴。

利用暖气的热量把自来水加热成30℃—65℃的生活用水。

本设备串连到暖气管道上，不影响供暖的情况下，暖气的高温热水与自来水(绝对不混合)在本设备内部进行热量交换，自来水吸收热量，水温迅速提高变成热水。

换句话说是利用暖气高温热水的热量将自来水加热，即开即热，不用等待。

产热水多，水温高,与暖气热水温度的温差在5°C左右，暖气热水快速循环，提供源源不断的热量，故可实现全天候连续供应干净的热水。

用于洗澡、洗菜、做饭、洗衣等，热水应有尽有。

让您家的自来水冬天不再凉！体积迷你，外观精致，热效率高。

涡流过水通道设计的专利技术，永不结垢，“零”阻力。

食品级不锈钢材质，永不生锈，耐腐蚀。

使用寿命长，最大承压1.6MPA。

节约能源，利于环保。

单片换热面积：0.015（m2）产品承压等级：1.5Mpa级设计压力：1.5Mpa测试压力：2.5Mpa设计温度：0℃-100℃水侧最大流量：6m3/h最大组装片数：100片板片可选材料：304最小接管尺寸：R1/2”最大接管尺寸：R1”钎焊板式换热器结构类型A、单流程结构最常规的流道结构，4个接管在同一面，不宜堵塞，适合用于热源水温度较高的情况。

B、双流程结构特殊的流道结构，4个接管不在同一面，宜于安装，适用于热源水温度不高的情况。

钎焊板式换热器使用注意事项在换热器的热源水进水口前必须加装过滤器，预防换热器的堵塞。

建议直立安装。

安装时确保热源水与冷水进入换热器为对流式流动方向。

长时间不使用时应排空换热器内部的积水，预防低温结冰或高温腐蚀现象的发生。

如换热器出现换热效率下降的情况，应及时进行清洗与除垢处理。

安装钎焊板式换热器前应用隔热材料做好隔热处理工作以消除凝结水。

在安装热交换器时不能用连接管路来支撑固定，必须将热交换器放置于台架上，用金属夹板或拉杆将其拉紧固定。

钎焊板式换热器的组成钎焊板式换热器是一种常用的换热设备，其具有结构紧凑、传热效率高、节能环保等特点。

本文将详细介绍钎焊板式换热器的组成和工作原理。

一、组成钎焊板式换热器主要由板片、垫片、端板、密封条、固定支架等部件组成。

1. 板片板片是钎焊板式换热器的核心部件，它由一系列平行间隔的金属板片组成。

板片通常采用不锈钢材料制成，可以提供良好的耐腐蚀性能。

板片的表面通常采用凹凸花纹，增加了板片之间的接触面积，从而提高了换热效率。

2. 垫片垫片用于防止板片之间的渗漏。

它通常由弹性材料制成，如橡胶或塑料。

垫片的作用是填补板片之间的缝隙，防止流体通过缝隙泄漏，从而确保换热器的密封性能。

3. 端板端板是钎焊板式换热器的两侧壳体，即流体进出口的位置。

端板通常由钢材制成，具有足够的强度和密封性能。

端板上还安装有换热器的连接口，可以与管道系统连接。

4. 密封条密封条用于保持换热器的密封性能。

它通常由橡胶或塑料制成，具有较好的弹性和耐化学腐蚀性能。

密封条被安装在端板和板片之间，以防止流体泄漏。

5. 固定支架固定支架用于固定板片和垫片，使其保持一定的间距。

固定支架通常由金属材料制成，具有较好的强度和稳定性。

固定支架还可以调整板片之间的距离，以适应不同的换热要求。

二、工作原理钎焊板式换热器的工作原理是通过板片和垫片之间的流体通道，将热量从一个流体传递给另一个流体。

具体工作流程如下：1. 流过板片的热流体热流体从一个流体管道进入钎焊板式换热器的一个入口端，流过板片的一侧，然后从换热器的出口端流出。

在这个过程中，热流体与板片之间产生热量传递，使热能从热流体传递到板片。

2. 流过板片的冷流体冷流体从另一个流体管道进入换热器的另一侧入口端，流过板片的另一侧，然后从换热器的出口端流出。

在这个过程中，冷流体与板片之间产生热量传递，使热能从板片传递到冷流体。

3. 热量传递通过板片的接触面积和流体之间的对流换热，热量从热流体传递到冷流体。

最全面的板式换热器知识板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过板片进行热量交换。

板式换热器是液—液、液—汽进行热交换的理想设备。

它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。

板式换热器基本结构及运行原理板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

钎焊换热器结构主要结构⒈板式换热器板片和板式换热器密封垫片⒉固定压紧板⒊活动压紧板⒋夹紧螺栓⒌上导杆⒍下导杆⒎后立柱由一组板片叠放成具有通道型式的板片包。

两端分别配置带有接管的端底板。

整机由真空钎焊而成。

相邻的通道分别流动两种介质。

相邻通道之间的板片压制成波纹。

型式，以强化两种介质的热交换。

在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多一个。

图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。

所有都是螺杆和螺栓结构，便于现场拆卸和修复。

运行原理板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换，以达到用户所需温度。

每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。

换热原理：间壁式传热。

单流程结构：只有2块板片不传热－头尾板。

双流程结构：每一个流程有3块板片不传热。

板片和流道通常有二种波纹的板片(L 小角度和H大角度)，这样就有三种不同的流道(L, M 和 H)，如下所示：L：小角度由相邻小夹角的板片组成的通道。

传热系数低，阻力小。

适用于大流量，传热弱（低比热或温差小）的情况，如：环境压力下的空气传热。

1.板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。

它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。

板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。

板片的周边及角孔处用橡胶垫片加以密封。

框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。

板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。

1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。

d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。

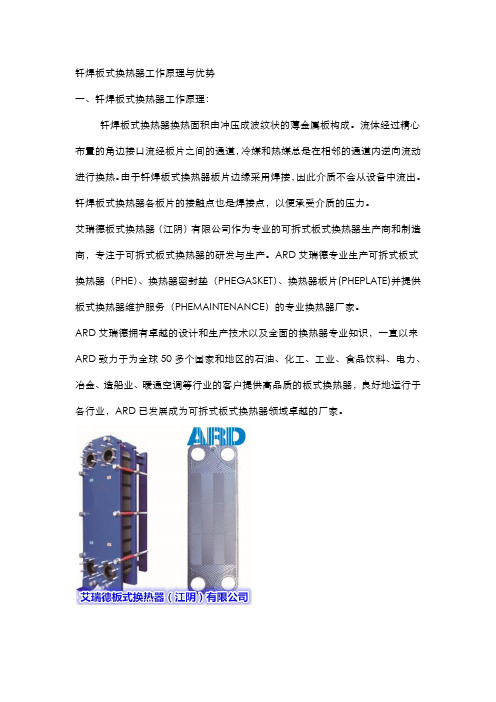

钎焊板式换热器工作原理与优势一、钎焊板式换热器工作原理：钎焊板式换热器换热面积由冲压成波纹状的薄金属板构成。

流体经过精心布置的角边接口流经板片之间的通道，冷媒和热媒总是在相邻的通道内逆向流动进行换热。

由于钎焊板式换热器板片边缘采用焊接，因此介质不会从设备中流出。

钎焊板式换热器各板片的接触点也是焊接点，以便承受介质的压力。

艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。

ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。

ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。

ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。

全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。

无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。

板式换热器说明1.板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。

它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。

板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。

工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。

板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。

两种介质的平均温差可以小至1℃，热回收效率可达99%以上。

在相同压力损失情况下，板式换热器的传热是列管式换热器的3～5倍，占地面积为其的1/3，金属耗量只有其的2/3。

因板式换热器是一种高效、节能、节约材料、节约投资的先进热交换设备。

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。

板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。

板片的周边及角孔处用橡胶垫片加以密封。

框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。

板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。

1.2板式换热器的特点a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

b.对数平均温差大，末端温差小。

板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。

钎焊板式换热器(家用小型过水热)：不用气不用电，热水时时刻刻来相伴。

利用暖气的热量把自来水加热成30℃—65℃的生活用水。

本设备串连到暖气管道上，不影响供暖的情况下，暖气的高温热水与自来水(绝对不混合)在本设备内部进行热量交换，自来水吸收热量，水温迅速提高变成热水。

换句话说是利用暖气高温热水的热量将自来水加热，即开即热，不用等待。

产热水多，水温高,与暖气热水温度的温差在5°C左右，暖气热水快速循环，提供源源不断的热量，故可实现全天候连续供应干净的热水。

用于洗澡、洗菜、做饭、洗衣等，热水应有尽有。

让您家的自来水冬天不再凉！体积迷你，外观精致，热效率高。

涡流过水通道设计的专利技术，永不结垢，“零”阻力。

食品级不锈钢材质，永不生锈，耐腐蚀。

使用寿命长，最大承压1.6MPA。

节约能源，利于环保。

单片换热面积：0.015（m2）产品承压等级：1.5Mpa级设计压力：1.5Mpa测试压力：2.5Mpa设计温度：0℃-100℃水侧最大流量：6m3/h最大组装片数：100片板片可选材料：304最小接管尺寸：R1/2”最大接管尺寸：R1”钎焊板式换热器结构类型A、单流程结构最常规的流道结构，4个接管在同一面，不宜堵塞，适合用于热源水温度较高的情况。

B、双流程结构特殊的流道结构，4个接管不在同一面，宜于安装，适用于热源水温度不高的情况。

钎焊板式换热器使用注意事项在换热器的热源水进水口前必须加装过滤器，预防换热器的堵塞。

建议直立安装。

安装时确保热源水与冷水进入换热器为对流式流动方向。

长时间不使用时应排空换热器内部的积水，预防低温结冰或高温腐蚀现象的发生。

如换热器出现换热效率下降的情况，应及时进行清洗与除垢处理。

安装钎焊板式换热器前应用隔热材料做好隔热处理工作以消除凝结水。

在安装热交换器时不能用连接管路来支撑固定，必须将热交换器放置于台架上，用金属夹板或拉杆将其拉紧固定。

钎焊式板式换热器钎焊式板式换热器（Brazed Plate Heat Exchanger, BPHE）是一种高效、紧凑和轻便的换热设备，在多个行业中被广泛应用。

它通过利用板与板之间的焊接且密封的接触，实现热量的传递和交换。

本文将详细介绍钎焊式板式换热器的工作原理、结构特点、应用领域以及优势。

一、工作原理钎焊式板式换热器的工作原理主要基于换热板之间的传热机制。

设备由许多平行排列的薄板组成，这些板之间靠钎焊工艺连接起来。

热交换液通过一侧的流道流动，而冷却液则通过另一侧的流道流动。

当两种液体在板的接触点相遇时，热量从高温液体通过板传递给低温液体，完成了热量的传递和交换。

二、结构特点1. 紧凑型设计：钎焊式板式换热器采用紧凑型设计，使得它占据的空间非常小，适用于有限空间的场合。

相比传统的换热设备，它的体积和重量更轻，更易于安装和维护。

2. 高效传热：由于板和板之间的焊接接触，可以实现更高的传热效率。

钎焊式板式换热器具有较高的热传导率和较低的热阻，从而提高了换热器的能效。

3. 强大的耐压性能：通过钎焊工艺连接的板式换热器具有强大的耐压能力，能够承受高压力和高温环境下的工作。

4. 可拆卸和可清洗的结构：钎焊式板式换热器的结构使得它非常容易拆卸和清洗。

这对于长期使用和维护非常重要，可以确保设备的正常运行。

三、应用领域钎焊式板式换热器在众多领域中都有广泛的应用。

它们常常被用于以下场合：1. 制冷与空调系统：用于冷却或加热制冷剂，实现冷热传递和温度控制。

2. 工业生产过程中的热能回收：用于回收污水、废气等中的热能，提高能源利用效率。

3. 化工工艺中的热量传递：可以在化工过程中实现热量的转移和控制，提高生产效率和产品质量。

4. 太阳能热水系统：用于实现太阳能收集器和储水器之间的热量传递和转换。

5. 锅炉和热水供应系统：用于加热水和提供热能，实现舒适的生活环境。

四、优势1. 高效节能：钎焊式板式换热器的高效传热性能可以显著提高换热效率，从而节省能源和减少运行成本。

钎焊换热器原理
钎焊换热器是一种常见的热交换设备，原理是利用钎焊技术将两个或多个热交换器部件连接在一起，形成一个整体，以实现热量的传递。

其工作原理如下：首先，选取适当的热交换器部件（例如管道、板式热交换器等），并通过钎焊技术将它们连接在一起。

钎焊主要使用高温下的金属焊料来连接热交换器部件。

接下来，通过一个介质（通常是液体或气体）将热量从一个热交换器部件传递到另一个热交换器部件。

一般来说，热量传递是通过两个部件之间的接触面进行的。

热交换器通常有一个进流口和一个出流口，介质通过这些口进入和离开热交换器。

在热量传递过程中，热交换器部件之间的接触面积越大，热量传递效果就越好。

因此，在选择热交换器部件时，通常会考虑其表面积（例如管道长度、板式热交换器板片数量等）和布置方式来增加接触面积，以提高换热效率。

同时，为了保证热量传递效果，钎焊连接必须牢固且无漏水漏气现象。

因此，在钎焊时需要严格控制焊接质量，确保连接密封可靠。

总之，钎焊换热器通过使用钎焊技术将热交换器部件连接在一起，并利用介质的流动将热量从一个部件传递到另一个部件，从而实现热量的传递和转移。

这种换热器广泛应用于各种工业领域，例如化工、制药、电力等。
