光的偏振现象与计算方法光的偏振现象作为光学领域的一个重要概念,是指光波在传播过程中,振动方向呈现出特定规律的现象。
本文将介绍光的偏振现象及其计算方法,以加深对这一现象的理解。
一、光的偏振现象概述光波是由电场和磁场按一定规律振动而形成的,传播方向与电场振动方向垂直,称为纵波。
而偏振光是指光波中的电场振动只沿特定方向进行的光波。
与普通的自然光相比,偏振光具有更为明确的振动方向和振动模式。
二、光的偏振方向光的偏振方向是指电场矢量沿着的方向,一般用发光源到电场矢量的方向来表示。
根据光的偏振方向不同,可以将偏振光分为水平偏振、垂直偏振、线偏振、圆偏振等几种类型。
- 水平偏振:电场矢量沿水平方向振动,与光的传播方向垂直。
- 垂直偏振:电场矢量沿垂直方向振动,与光的传播方向垂直。
- 线偏振:电场矢量沿直线方向进行振动,在水平方向与垂直方向之间。
- 圆偏振:电场矢量按圆周路径进行振动,可以根据电场矢量逆时针或顺时针旋转的方向分为左旋和右旋两种。
三、光的偏振计算方法在实际应用中,需要计算光的偏振度以及光的偏振方向。
下面介绍两种常用的光的偏振计算方法。
1. 偏振度计算方法偏振度是指光的偏振程度的量化指标,表示了偏振光在总光强中所占的比例。
通常用线偏振光与自然光混合所得到的光的强度比例来计算偏振度。
偏振度的计算公式如下所示:偏振度 = (I_max - I_min) / (I_max + I_min)其中,I_max代表线偏振光在某一个方向上的最大强度,I_min代表线偏振光在垂直方向上的最小强度。
2. 光的偏振方向计算方法光的偏振方向是指光波中电场矢量的振动方向。
测量光的偏振方向的方法主要有偏光片法和偏振分析仪法。
- 偏光片法:通过旋转偏光片得到光的偏振方向与偏光片透射光强的关系,从而确定光的偏振方向。
- 偏振分析仪法:利用偏振分析仪测量光的光强,并确定光的偏振方向。
以上两种方法在实际应用中可以选择其中一种或结合使用,以获得准确的光的偏振方向。

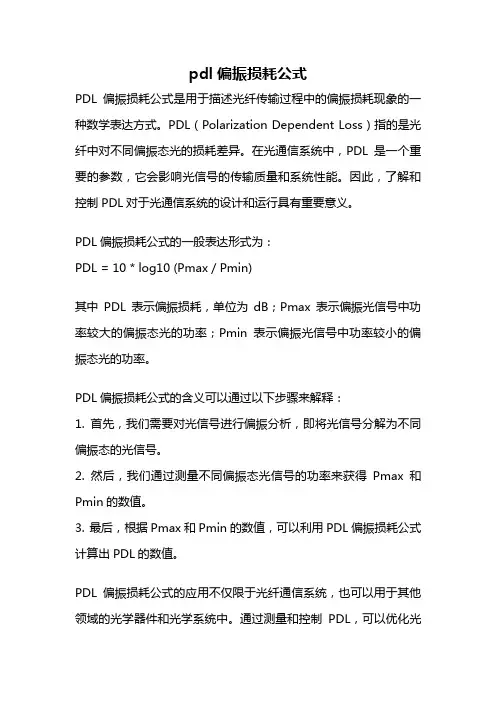

pdl偏振损耗公式PDL偏振损耗公式是用于描述光纤传输过程中的偏振损耗现象的一种数学表达方式。
PDL(Polarization Dependent Loss)指的是光纤中对不同偏振态光的损耗差异。
在光通信系统中,PDL是一个重要的参数,它会影响光信号的传输质量和系统性能。
因此,了解和控制PDL对于光通信系统的设计和运行具有重要意义。
PDL偏振损耗公式的一般表达形式为:PDL = 10 * log10 (Pmax / Pmin)其中PDL表示偏振损耗,单位为dB;Pmax表示偏振光信号中功率较大的偏振态光的功率;Pmin表示偏振光信号中功率较小的偏振态光的功率。
PDL偏振损耗公式的含义可以通过以下步骤来解释:1. 首先,我们需要对光信号进行偏振分析,即将光信号分解为不同偏振态的光信号。
2. 然后,我们通过测量不同偏振态光信号的功率来获得Pmax和Pmin的数值。
3. 最后,根据Pmax和Pmin的数值,可以利用PDL偏振损耗公式计算出PDL的数值。
PDL偏振损耗公式的应用不仅限于光纤通信系统,也可以用于其他领域的光学器件和光学系统中。
通过测量和控制PDL,可以优化光学器件和光学系统的性能,提高光信号的传输质量和系统的可靠性。
在光纤通信系统中,PDL偏振损耗的存在会引起偏振模态间的能量交叉耦合,导致光信号的失真和衰减。
这种失真和衰减会降低系统的信号传输质量,影响系统的可靠性和稳定性。
因此,减小PDL偏振损耗对于光纤通信系统的设计和运行至关重要。
为了降低PDL偏振损耗,可以采取一系列措施。
首先,选择具有低PDL的光纤和光学器件。
其次,合理设计光纤布局和连接方式,减少光信号在传输过程中的偏振模态间的耦合。
此外,可以采用偏振控制器件和光学衰减器等辅助装置,对光信号进行偏振调整和衰减,从而降低PDL偏振损耗。
PDL偏振损耗公式是描述光纤传输中偏振损耗现象的一种数学表达方式。
了解和控制PDL对于光通信系统的设计和运行至关重要。

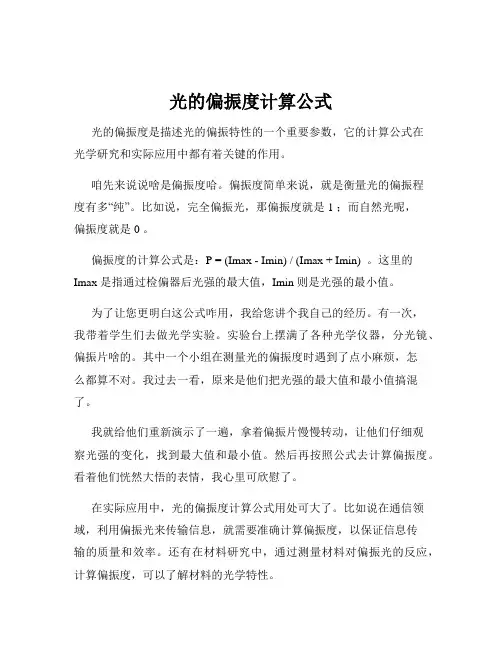

光的偏振度计算公式光的偏振度是描述光的偏振特性的一个重要参数,它的计算公式在光学研究和实际应用中都有着关键的作用。
咱先来说说啥是偏振度哈。
偏振度简单来说,就是衡量光的偏振程度有多“纯”。
比如说,完全偏振光,那偏振度就是 1 ;而自然光呢,偏振度就是 0 。
偏振度的计算公式是:P = (Imax - Imin) / (Imax + Imin) 。
这里的Imax 是指通过检偏器后光强的最大值,Imin 则是光强的最小值。
为了让您更明白这公式咋用,我给您讲个我自己的经历。
有一次,我带着学生们去做光学实验。
实验台上摆满了各种光学仪器,分光镜、偏振片啥的。
其中一个小组在测量光的偏振度时遇到了点小麻烦,怎么都算不对。
我过去一看,原来是他们把光强的最大值和最小值搞混了。
我就给他们重新演示了一遍,拿着偏振片慢慢转动,让他们仔细观察光强的变化,找到最大值和最小值。
然后再按照公式去计算偏振度。
看着他们恍然大悟的表情,我心里可欣慰了。
在实际应用中,光的偏振度计算公式用处可大了。
比如说在通信领域,利用偏振光来传输信息,就需要准确计算偏振度,以保证信息传输的质量和效率。
还有在材料研究中,通过测量材料对偏振光的反应,计算偏振度,可以了解材料的光学特性。
再比如说,在天文观测中,星光也有偏振现象。
通过测量偏振度,天文学家可以了解恒星周围的物质分布和磁场情况。
这就好像给我们打开了一扇了解宇宙的新窗口。
回到咱们的公式,要想准确计算偏振度,首先得精确测量光强的最大值和最小值。
这就要求实验设备要精密,操作要细心。
一点点的偏差都可能导致结果的不准确。
总之,光的偏振度计算公式虽然看起来简单,但要真正理解和运用好它,还需要我们不断地学习和实践。
就像我和学生们做实验一样,只有亲手操作,才能真正掌握其中的奥秘。
希望通过我的讲解,您对光的偏振度计算公式能有更清楚的认识和理解。

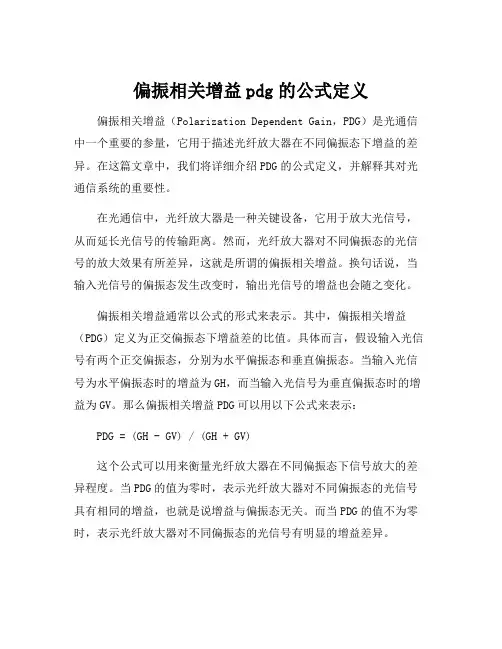

偏振相关增益pdg的公式定义偏振相关增益(Polarization Dependent Gain,PDG)是光通信中一个重要的参量,它用于描述光纤放大器在不同偏振态下增益的差异。
在这篇文章中,我们将详细介绍PDG的公式定义,并解释其对光通信系统的重要性。
在光通信中,光纤放大器是一种关键设备,它用于放大光信号,从而延长光信号的传输距离。
然而,光纤放大器对不同偏振态的光信号的放大效果有所差异,这就是所谓的偏振相关增益。
换句话说,当输入光信号的偏振态发生改变时,输出光信号的增益也会随之变化。
偏振相关增益通常以公式的形式来表示。
其中,偏振相关增益(PDG)定义为正交偏振态下增益差的比值。
具体而言,假设输入光信号有两个正交偏振态,分别为水平偏振态和垂直偏振态。
当输入光信号为水平偏振态时的增益为GH,而当输入光信号为垂直偏振态时的增益为GV。
那么偏振相关增益PDG可以用以下公式来表示:PDG = (GH - GV) / (GH + GV)这个公式可以用来衡量光纤放大器在不同偏振态下信号放大的差异程度。
当PDG的值为零时,表示光纤放大器对不同偏振态的光信号具有相同的增益,也就是说增益与偏振态无关。
而当PDG的值不为零时,表示光纤放大器对不同偏振态的光信号有明显的增益差异。
PDG的存在对光通信系统具有重要影响。
首先,由于光纤传输过程中光信号的偏振态会受到噪声和失配等因素的影响,导致偏振态的变化。
因此,了解和控制光纤放大器的PDG可以帮助我们更好地理解和优化光通信系统的性能。
其次,在偏振分立多路复用(Polarization Division Multiplexing,PDM)系统中,光纤放大器的PDG会影响到不同偏振态信号的增益平衡,进而影响系统的正常工作。
因此,对PDG 的准确测量和控制是保证系统高质量传输的关键。
为了尽量减小PDG对光通信系统的影响,目前研究人员已经提出了许多方法和技术。
例如,可以通过选择合适的光纤放大器结构和参数来改善PDG的性能。
偏振差分公式
偏振差分是一种用于测量光波偏振状态的技术。
通过对光波进行分割、相位调制和重组,可以得到光波的偏振状态信息。
这种技术在光通信、光学成像和材料表征等领域有着广泛的应用。
在偏振差分技术中,首先需要将光波分成两个方向的分量。
这可以通过使用偏振分束器来实现。
偏振分束器是一种光学器件,可以将入射光波分成两个偏振方向不同的分量。
分束器的输出端可以连接到两个光探测器上,用于检测两个方向的光强。
接下来,需要对其中一个光束进行相位调制。
相位调制可以通过使用液晶器件、电光调制器或压电陶瓷等元件来实现。
这些元件可以根据输入的电信号调节光束的相位,从而改变光波的偏振状态。
在相位调制完成后,需要将两个光束重新重组在一起。
这可以通过使用偏振合束器来实现。
偏振合束器是一种光学器件,可以将两个偏振方向不同的光束合并成一个光束。
合束器的输出端可以连接到光探测器上,用于检测合并后的光强。
通过对分束、相位调制和合束过程进行精确控制,可以得到光波的偏振状态信息。
这些信息可以用来分析光波的偏振特性,比如偏振方向、偏振角度和偏振强度等。
通过对光波的偏振状态进行测量和分析,可以提高光学系统的性能和可靠性。
偏振差分是一种用于测量光波偏振状态的技术。
通过对光波进行分
割、相位调制和重组,可以得到光波的偏振状态信息。
这种技术在光通信、光学成像和材料表征等领域有着广泛的应用。
通过对偏振差分技术的研究和应用,可以推动光学技术的发展,为人类创造更多的可能性。
