励磁系统是发电机的重要组成部分，用于产生磁场以激励发电机产生电流。
在励磁系统运行中，以下是一些常见的检查项目：
1. 励磁电源：
- 检查励磁电源的电压和电流是否稳定，并确保与发电机的额定要求相匹配。
- 检查励磁电源的接线是否正常，是否有异常热量或异响。
2. 励磁绕组：
- 检查励磁绕组的绝缘状态，确保没有破损或击穿现象。
- 检查绕组的接线是否紧固可靠，无松动或腐蚀。
3. 励磁电刷和滑环：
- 检查电刷和滑环的磨损情况，确定其是否需要更换或维修。
- 清洁电刷和滑环，确保其良好接触并减少摩擦。
4. 励磁调节器：
- 检查励磁调节器的工作状态，确保其能够准确控制励磁电流。
- 检查调节器的参数设置，如比例、积分和微分等参数。
5. 励磁控制回路：
- 检查励磁控制回路的稳定性和灵敏度，确保其能够及时响应信号并调整励磁电流。
- 检查回路中的传感器、电缆和连接器，确保其正常工作和接触良好。
6. 励磁系统保护装置：
- 检查励磁系统的过电流保护、过温保护等装置，确保其正常工作和可靠保护系统安全。
7. 励磁系统地线：
- 检查励磁系统的地线连接是否牢固可靠，确保良好的接地保护。
8. 励磁系统记录和监控：
- 定期记录和监测励磁系统的运行参数，如励磁电流、电压和温度等。
- 根据监测数据分析励磁系统的工作状态，及时发现异常情况并采取相应措施。
这些检查项目有助于确保励磁系统的正常运行和可靠性，减
少故障和事故的发生，并提高发电机的工作效率和寿命。
具体的检查内容和频率可以根据发电厂的规定和设备的要求进行调整。
同步电动机励磁系统故障排查及处理作者：***来源：《机电信息》2020年第15期摘要：对同步电动机励磁系统原理和常见故障分析及处理进行了叙述，并指出了励磁系统运行维护应注意的事项。
关键词：同步电动机;励磁;故障0 引言励磁系统是同步电动机的重要组成部分，其对于同步电动机的运行起着极其重要的作用。
某石化企业加氢装置现有7台大型压缩机组，配套的同步电动机均选用了WKLF-400系列微机控制无刷同步电动机励磁系统。
1 同步电动机励磁系统工作原理整套励磁系统由旋转励磁和静态励磁两部分组成。
旋转励磁部分安装在主电机轴上，每套旋转励磁包括1个控制模块、3个整流模块、1个启动模块和8个电阻模块，其电气原理图如图1所示。
静态励磁部分主要是由励磁调节器、励磁变压器、功率单元、电源系统和测量元件、显示面板组成的静态励磁柜，安装在非防爆场所。
其核心控制单元为微机控制同步电动机励磁调节器，具有双套调节器自动跟踪和故障自动切换（调节器双冗余）的技术性能。
静态励磁装置的功率单元采用IGBT斩波方式，并配置有IGBT控制电阻灭磁电路。
其电气原理图如图2所示。
2 静态励磁系统故障排查及处理2.1 案例分析（1）故障现象：2013-03-08T07：59，新氢压缩机108-K-101B电机开关故障跳闸，现场6 kV开关柜综保显示“过负荷反时限跳闸”，动作电流为580 A（额定电流290 A，保护定值348 A）;励磁柜控制面板“励磁故障”指示灯亮，故障录波显示电机定子电流增至580 A，延时65 s 后跳闸，跳闸前电机电流呈现周期性波动波形。
（2）故障排查处理：检查同步电动机和励磁输出电缆的绝缘电阻均合格;对6 kV馈电柜模拟“过电流保护动作”试验，动作情况与故障录波一致;检查励磁柜励磁回路接线，发现励磁正极输出接线端子有松动现象，同时全面检查和紧固励磁回路接线;对励磁系统进行调试试验、检查均正常;检查励磁机本体及本体接线端子正常。
发电机转子旋转整流子故障判断及处理方法发电机是一种将机械能转化为电能的设备，其核心部件是转子和定子。
转子是发电机的旋转部件，其旋转速度决定了发电机的输出电压和频率。
而整流子则是转子上的一个重要部件，其作用是将交流电转化为直流电，以便输出给负载使用。
然而，由于整流子长期运转，其也会出现故障，本文将介绍发电机转子旋转整流子故障的判断及处理方法。
一、故障判断1. 故障现象当整流子出现故障时，会出现以下现象：（1）输出电压不稳定或无输出。
（2）发电机输出电压波形不正常，出现明显的波动或噪声。
（3）发电机输出电压频率不稳定，出现明显的频率偏差。
（4）发电机输出电压过高或过低。
2. 故障原因整流子故障的原因主要有以下几种：（1）整流子表面磨损或腐蚀。
（2）整流子表面绝缘层破损或老化。
（3）整流子接触不良或焊接不牢固。
（4）整流子表面污染或积尘。
3. 故障检测为了判断整流子是否出现故障，可以采用以下方法进行检测：（1）使用万用表或示波器检测整流子输出电压是否正常。
（2）检查整流子表面是否有磨损、腐蚀、绝缘层破损等情况。
（3）检查整流子接触是否良好，焊接是否牢固。
（4）清洗整流子表面，去除污垢和积尘。
二、故障处理1. 故障排除如果发现整流子出现故障，应及时进行排除。
具体方法如下：（1）对于整流子表面磨损或腐蚀的情况，可以采用研磨或更换整流子的方法进行处理。
（2）对于整流子表面绝缘层破损或老化的情况，应及时更换整流子。
（3）对于整流子接触不良或焊接不牢固的情况，应重新焊接或更换整流子。
（4）对于整流子表面污染或积尘的情况，应及时清洗整流子表面。
2. 故障预防为了避免整流子出现故障，可以采取以下预防措施：（1）定期检查整流子表面，及时清洗和维护。
（2）定期检查整流子接触情况，确保接触良好。
（3）定期更换整流子绝缘层，避免老化和破损。
（4）定期更换整流子，避免长期使用导致磨损和腐蚀。
发电机转子旋转整流子是发电机的重要部件之一，其故障会影响发电机的正常运行。

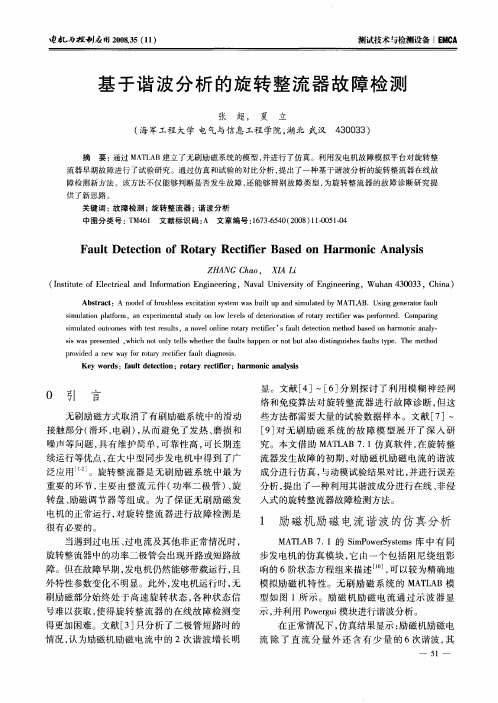

交流励磁机旋转整流器故障检测的新方法交流励磁机旋转整流器是一种重要的电气元件，它用于将交流电能转换成直流电能，并具有重要的应用价值。
但是，由于交流励磁机旋转整流器的故障特征复杂，传统的检测方法已经不能满足当前的需求。
因此，研究人员提出了一种新的故障检测方法，用于有效地检测交流励磁机旋转整流器故障。
首先，使用交流励磁机旋转整流器的故障模型，建立故障诊断模型。
其次，应用信号处理技术，对从故障模型获取的故障特征信号进行分析，以提取必要的故障信息。
然后，利用模糊测试法评估故障信息，以最大程度地检测故障。
最后，建立可视化的故障诊断报告，提供故障分析及诊断服务。
上述新方法的研究表明，该方法具有较高的检测精度和可靠性，可以检测交流励磁机旋转整流器故障。
同时，该方法具有较低的计算复杂度，为用户提供更有效的故障检测服务。
此外，本文还探讨了交流励磁机旋转整流器的其他故障检测方法，例如无线传感器网络技术、人工智能技术等。
本文研究的新方法对交流励磁机旋转整流器的安全性和可靠性
有着重要的意义。
当交流励磁机旋转整流器出现故障时，该方法可以帮助用户快速准确地检测故障，从而更好地更新元件，提高整个电力系统的可靠性。
同时，该方法也可以为交流励磁机旋转整流器的运行及维护提供重要的参考。
总之，研究人员提出的这种新方法可以有效地检测交流励磁机旋
转整流器的故障，具有良好的实用性和可靠性。
未来，人们将继续改进该方法，以更好地为用户服务。
励磁机定子旋转整流盘故障检测装置
刘晖
【摘要】由于旋转二极管故障时励磁机定子励磁电流将出现不同于正常运行时的
谐波分量;通过对电流中谐波的检测,依据励磁机定子励磁电流在故障下的波形,可设计出可靠的旋转二极管故障检测装置.
【期刊名称】《上海大中型电机》
【年(卷),期】2018(000)001
【总页数】2页(P10-11)
【关键词】无刷励磁;旋转整流盘;装置
【作者】刘晖
【作者单位】南京汽轮电机集团南京汽轮电力控制有限公司,江苏南京210000
【正文语种】中文
0 引言
无刷励磁系统发电机是由发电机和与发电机同轴连接的励磁发电机组成。
励磁发电机实质是交流发电机，它所产生三相交流电通过连接在其轴上的旋转整流器进行整流，输出的直流电直接接在转子的绕组上，用来产生转子磁场。
无刷励磁系统的优点是由于没有电刷，也就不存在接触不良以及因此而发热的问题，更不会产生电火花而烧坏设备。
没有电刷，也就没有磨损的碳粉，发电机两端会非常洁净，而且不用更换电刷，维护量较小。
但是，大部分的无刷励磁系统没有配置
故障诊断装置，使得运行人员无法随时掌握电机运行状况，不能及时发现并处理故障检测。
由于无刷励磁系统取消了集电环和电刷，旋转二极管整流盘的监视和保护十分困难，该问题一直阻碍着无刷励磁系统技术的发展。
因此，开展旋转二极管整流盘故障的研究具有重要意义。
1 技术原理
无刷励磁系统的交流励磁机电枢绕组与旋转整流盘相连，旋转整流盘的输出接到发电机励磁绕组，因此旋转整流盘的负载可以看成是一个大电感，输出的直流可以认为是恒定的。
从AVR输出到励磁机定子的励磁电流也是恒定的。
无刷励磁系统同步发电机(带有旋转整流盘检测装置)的原理图如图1所示。
PMG为永磁机；AVR为励磁调节器；EX为励磁机；G为发电机图1 无刷励磁系
统同步发电机原理图
从永磁机输出到调节器，再从调节器输出经过旋转整流盘故障检测装置到励磁机定子，实现励磁机励磁。
2 试验数据
1) 整流盘正常运行，没有任何故障时，维持励磁电流不变，测得励磁电流波形如
图2所示。
图2 正常波形图
由图2可见，励磁电流比较平滑。
2) 维持励磁电流不变，断开整流盘的一桥臂，测得励磁电流的波形如图3所示。
图3 断开一桥臂波形图
由图3可见，励磁电流有波动，说明励磁机定子励磁电流中有交流分量存在。
3) 维持励磁电流不变，断开整流盘的两个桥臂，测得励磁电流的波形如图4所示。
由图4可以看出，励磁电流的交流分量明显增加。
图4 断开两桥臂波形图
4) 维持励磁电流不变，断开整流盘的三个桥臂，测得励磁电流的波形如图5所示。
图5 断开三桥臂波形图
由图5可见，励磁电流的交流分量比较明显。
3 试验分析
由试验测得的波形可以看出，当无刷励磁系统同步发电机的整流盘发生旋转整流二极管断路故障时，励磁机的励磁绕组即励磁机的定子中出现了明显的交流谐波。
我们通过检测励磁电流中的交流谐波，即可设计出可靠的旋转二极管故障检测装置。
4 结论
试验结果显示，此通过检测励磁机定子电流中交流分量来检测无刷励磁发电机整流二极管是否发生故障的装置比较可靠，可在同类产品中推广使用。
