河南防雷检测原始记录及数据处理郑州万佳防雷有限公司2020年7月防雷检测原始记录及数据处理是检测完成后需要做的工作，是出报告之前必须细心完成的流程，这篇文章里郑州万佳防雷有限公司技术人员就给大家简单介绍一下河南防雷检测原始记录及数据处理的一些细节工作。
1、避雷装置检测原始记录(1)检测使用的原始记录为省防雷减灾办公室统一制定的表格，如实记载对防雷装置检测的结果。
(2)检测数据有效位数与检测系统仪器设备精密度相适应，不足部分以“0”补齐，以使测试数据的有效位数相等。
(3)原始记录表应在检测过程中由检测过程中由检测员如实填写，内容填写完整，经复核人员认真复核后，由检测人员和复核人员签名认可。
(4)记录一律用钢笔填写，不准用铅笔和圆珠笔填写。
不允许随意涂改、删减。
若复核发现某一数据记录有疑问时，现场对该项进行复测或经检测人员认定确系记录错误需更改或作废时，应在有二名以上的检测人员监督情况下，在被改数据栏画上两条水平线，将正确的数据填写在该栏被改数据上方，并加盖更改人的印章。
(5)原始数据在检测报告发出的同时，由检测员交技术资料报关员归档，保存期二年。
(6)原始记录原则上不允许外单位查阅、抄录。
当发生检测争议或出现检测质量事故时，受检单位要求出具公证性证明时，应经技术负责人批准后，方可查阅，并加盖检测站公章。
(7)原始记录采取领用、交回制度。
记录要编页码，不准撕毁，作废页必须保留。
书写认真，字迹工整，保持记录的清洁。
2、数据处理(1)数据处理过程中，如发现某一检测数据偏离同一检测项目二个以上数据较大的异常值时，可对该异常值剔除，另采用其他数据，当出现某一检测项目的检测数据偏离检测系统准确值较远的异常值时，对该系统异常值不能踢除，并查找出偏离原因，判定误差类型，如因仪器系统误差所致，应查明原因加以修正，如果超出误差范围，则应安排重新检测。
(2)检测项目中，规范要求大于等于的项目如接闪器规格等，取实测数据中的最小值填入原始记录中的处理结果栏;规范要求小于等于的项目如接地电阻剂等，取实测数据中的最大值填入原始记录中的处理结果栏。

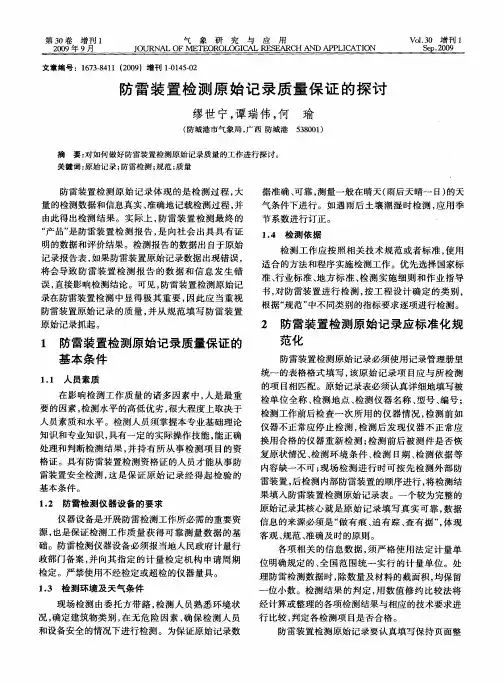

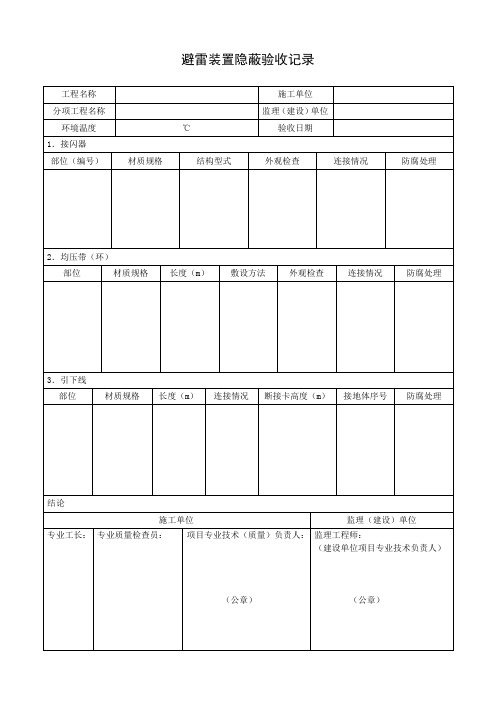

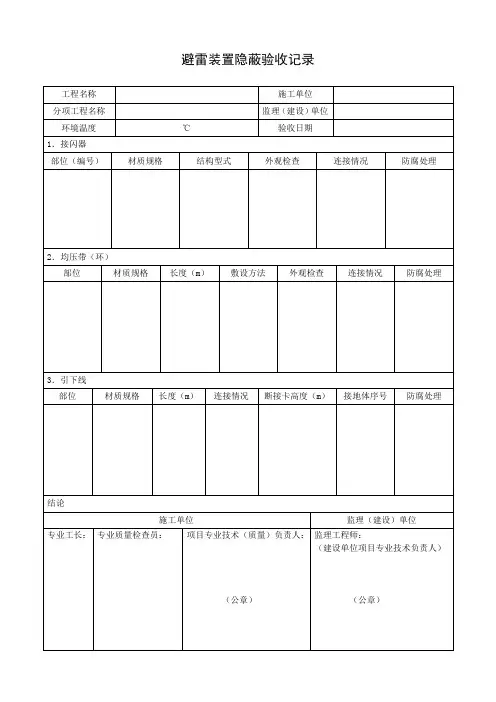

避雷装置隐蔽验收记录鲁DQ－024工程名称安泰德园6#-a住宅、6#-b商业施工单位日照市双林建筑工程有限公司分项工程名称防雷及接地安装监理（建设）单位日照日星建设监理有限公司环境温度℃验收日期1.接闪器部位（编号）材质规格结构形式外观检查连接情况防腐处理2.均压带（环）部位材质规格长度（m）敷设方式外观检查连接情况防腐处理3.引下线部位材质规格长度（m）连接情况断接卡（测试点）编号及高度（m）接地体序号防腐处理储藏室层引下线利用柱内Ф16钢筋二根做引下线3m焊接，符合要求检测点高度1.5m1~12/结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术负责人：监理工程师：（建设单位项目专业负责人）单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业分部（子分部）工程名称建筑电气（防雷及接地）分项工程名称防雷引下线及接闪器安装施工单位日照市双林建筑工程有限公司项目负责人高俊峰检验批容量12处分包单位/分包单位项目负责人/ 检验批部位储藏室层施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1防雷引下线的布置、安装数量和连接方式明敷第24.1.1条/ / / 结构或抹灰层内敷设2/2 抽查2处，全部合格√2 接闪器的布置、规格及数量第24.1.2条/ / / 3接闪器与防雷引下线连接第24.1.3条/ / / 防雷引下线与接地装置连接全/12共12处，检查12处，全部合格√4永久性金属物做接闪器时的材质及截面要求及各部件间连接第24.1.4条/ / /一般项目1暗敷在建筑物抹灰层内的引下线的固定第24.2.1条2/2 抽查2处，全部合格100% 明敷引下线敷设质量及固定方式；焊接处的防腐/ / / 2设计要求接地的幕墙金属框架和建筑物的金属门窗防雷引下线连接及防腐第24.2.2条/ / / 3接闪杆、接闪线、接闪带安装位置及安装方式第24.2.3条/ / / 4防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求第24.2.4条2/2 抽查2处，全部合格100% 5接闪线和接闪带安装安装及固定质量第24.2.5条第1款/ / / 固定支架的最小高度及间距第24.2.5条第2款/ / / 每个固定支架应能承受49N的垂直拉力第24.2.5条第3款/ / / 6接闪带或接闪网在变形缝处的补偿措施第24.2.6条/ / /施工单位检查结果主控项目全部合格，一般项目符合设计及施工规范规定专业工长：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业负责人）年月日鲁DQ—079防雷引下线及接闪器安装检验批现场验收检查原始记录单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业检验批名称模板安装检验批质量验收记录检验批编号鲁DQ—079 序号检查项目与标准检查位置检查结果备注1 防雷引下线的布置、安装数量和连接方式_结构或抹灰层内敷设[第24.1.1条]2 同上3 防雷引下线与接地装置连接[第24.1.3条]4 暗敷在建筑物抹灰层内的引下线的固定[第24.2.1条]5 同上6 防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求[第24.2.4条]7 同上专业工长专业质量检查员专业监理工程师（建设单位项目专业负责人）检查日期年月日山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067单位(子单位) 工程名称安泰德园6#-a住宅、6#-b商业分部(子分部)工程名称建筑电气（电气照明）分项工程名称导管敷设施工单位日照市双林建筑工程有限公司项目负责人高俊峰检验批容量10件分包单位/分包单位项目负责人/ 检验批部位储藏室层顶板施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1 金属导管与保护导体可靠连接第12.1.1条/ / /2 金属导管的连接第12.1.2条/ / /3 绝缘导管在砌体剔槽埋设第12.1.3条/ / /4 预埋套管的设置及要求第12.1.4条1/1 抽查1处，全部合格√一般项目1 导管的弯曲半径第12.2.1条1/1 抽查1处，全部合格100%2导管支架安装承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔第12.2.2条第1款/ / / 金属吊架固定第12.2.2条第2款/ / /金属支架防腐第12.2.2条第3款/ / /导管支架安装质量第12.2.2条第4款/ / /3 暗配导管的埋设第12.2.3条1/1 抽查1处，全部合格100%4 导管的管口设置和处理第12.2.4条1/1 抽查1处，全部合格100%5 室外导管敷设第12.2.5条/ / /6 明配导管的敷设要求第12.2.6条/ / /7塑料导管敷设要求管口应平滑，器件连接方式及结合面的处理第12.2.7条第1款1/1 抽查1处，全部合格100% 刚性塑料导管保护措施第12.2.7条第2款/ / / 埋设在墙内或混凝土内塑料导管的型号第12.2.7条第3款1/1 抽查1处，全部合格100% 刚性塑料导管温度补偿装置的装设第12.2.7条第4款/ / /施工单位检查结果主控项目全部合格，一般项目满足规范规定要求专业工长：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业负责人）年月日山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业检验批名称模板安装检验批质量验收记录检验批编号鲁DQ—067 序号检查项目与标准检查位置检查结果备注1 预埋套管的设置及要求[第12.1.4条]2 导管的弯曲半径[第12.2.1条]3 暗配导管的埋设[第12.2.3条]4 导管的管口设置和处理[第12.2.4条]5 塑料导管敷设要求_管口应平滑，器件连接方式及结合面的处理[第12.2.7条第1款]6 塑料导管敷设要求_埋设在墙内或混凝土内塑料导管的型号[第12.2.7条第3款]专业工长专业质量检查员专业监理工程师（建设单位项目专业负责人）检查日期年月日山东省建设工程质量监督站总制电气导管敷设工程隐蔽验收记录工程名称安泰德园6#-a住宅、6#-b商业施工单位日照市双林建筑工程有限公司分项工程名称电气导管敷设监理（建设）单位日照日星建设监理有限公司隐蔽部位储藏室层顶板验收日期年月日隐蔽工程内容名称规格名称规格接头形式和辅助材料PVC φ16用专用直接，连接处用胶带缠绕PVC φ20PVC φ25SC φ20SC φ25简图或说明：见电施结论施工单位监理（建设）单位鲁DQ－026专业工长：专业质量检查员：项目专业技术（质量）负责人：监理工程师：（建设单位项目专业技术负责人）山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024工程名称安泰德园6#-a住宅、6#-b商业施工单位日照市双林建筑工程有限公司分项工程名称防雷及接地安装监理（建设）单位日照日星建设监理有限公司环境温度℃验收日期1.接闪器部位（编号）材质规格结构形式外观检查连接情况防腐处理2.均压带（环）部位材质规格长度（m）敷设方式外观检查连接情况防腐处理3.引下线部位材质规格长度（m）连接情况断接卡（测试点）编号及高度（m）接地体序号防腐处理地下二层引下线利用柱内Ф16钢筋二根做引下线3m焊接，符合要求检测点高度1.5m1~12/结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术负责人：监理工程师：（建设单位项目专业负责人）山东省建设工程质量监督总站监制单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业分部（子分部）工程名称建筑电气（防雷及接地）分项工程名称防雷引下线及接闪器安装施工单位日照市双林建筑工程有限公司项目负责人高俊峰检验批容量12处分包单位/分包单位项目负责人/ 检验批部位地下二层施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1防雷引下线的布置、安装数量和连接方式明敷第24.1.1条/ / / 结构或抹灰层内敷设2/2 抽查2处，全部合格√2 接闪器的布置、规格及数量第24.1.2条/ / / 3接闪器与防雷引下线连接第24.1.3条/ / / 防雷引下线与接地装置连接全/12共12处，检查12处，全部合格√4永久性金属物做接闪器时的材质及截面要求及各部件间连接第24.1.4条/ / /一般项目1暗敷在建筑物抹灰层内的引下线的固定第24.2.1条2/2 抽查2处，全部合格100% 明敷引下线敷设质量及固定方式；焊接处的防腐/ / / 2设计要求接地的幕墙金属框架和建筑物的金属门窗防雷引下线连接及防腐第24.2.2条/ / / 3接闪杆、接闪线、接闪带安装位置及安装方式第24.2.3条/ / / 4防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求第24.2.4条2/2 抽查2处，全部合格100% 5接闪线和接闪带安装安装及固定质量第24.2.5条第1款/ / / 固定支架的最小高度及间距第24.2.5条第2款/ / / 每个固定支架应能承受49N的垂直拉力第24.2.5条第3款/ / / 6接闪带或接闪网在变形缝处的补偿措第24.2.6条/ / /鲁DQ—079施工单位检查结果主控项目全部合格，一般项目符合设计及施工规范规定专业工长：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业负责人）年月日防雷引下线及接闪器安装检验批现场验收检查原始记录单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业检验批名称模板安装检验批质量验收记录检验批编号鲁DQ—079 序号检查项目与标准检查位置检查结果备注1 防雷引下线的布置、安装数量和连接方式_结构或抹灰层内敷设[第24.1.1条]2 同上3 防雷引下线与接地装置连接[第24.1.3条]4 暗敷在建筑物抹灰层内的引下线的固定[第24.2.1条]5 同上6 防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求[第24.2.4条]7 同上专业工长专业质量检查员专业监理工程师（建设单位项目专业负责人）检查日期年月日山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067单位(子单位) 工程名称安泰德园6#-a住宅、6#-b商业分部(子分部)工程名称建筑电气（电气照明）分项工程名称导管敷设施工单位日照市双林建筑工程有限公司项目负责人高俊峰检验批容量10件分包单位/分包单位项目负责人/ 检验批部位地下二层顶板施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1 金属导管与保护导体可靠连接第12.1.1条/ / /2 金属导管的连接第12.1.2条/ / /3 绝缘导管在砌体剔槽埋设第12.1.3条/ / /4 预埋套管的设置及要求第12.1.4条1/1 抽查1处，全部合格√一般项目1 导管的弯曲半径第12.2.1条1/1 抽查1处，全部合格100% 2导管支架安装承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔第12.2.2条第1款/ / / 金属吊架固定第12.2.2条第2款/ / /金属支架防腐第12.2.2条第3款/ / /导管支架安装质量第12.2.2条第4款/ / /3 暗配导管的埋设第12.2.3条1/1 抽查1处，全部合格100%4 导管的管口设置和处理第12.2.4条1/1 抽查1处，全部合格100%5 室外导管敷设第12.2.5条/ / /6 明配导管的敷设要求第12.2.6条/ / / 7塑料导管敷设要求管口应平滑，器件连接方式及结合面的处理第12.2.7条第1款1/1 抽查1处，全部合格100% 刚性塑料导管保护措施第12.2.7条/ / /埋设在墙内或混凝土内塑料导管的型号第12.2.7条第3款1/1 抽查1处，全部合格100%刚性塑料导管温度补偿装置的装设第12.2.7条第4款/ / /施工单位检查结果主控项目全部合格，一般项目满足规范规定要求专业工长：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业负责人）年月日山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业检验批名称模板安装检验批质量验收记录检验批编号鲁DQ—067 序号检查项目与标准检查位置检查结果备注1 预埋套管的设置及要求[第12.1.4条]2 导管的弯曲半径[第12.2.1条]3 暗配导管的埋设[第12.2.3条]4 导管的管口设置和处理[第12.2.4条]5 塑料导管敷设要求_管口应平滑，器件连接方式及结合面的处理[第12.2.7条第1款]6 塑料导管敷设要求_埋设在墙内或混凝土内塑料导管的型号[第12.2.7条第3款]专业工长专业质量检查员专业监理工程师（建设单位项目专业负责人）检查日期年月日山东省建设工程质量监督站总制电气导管敷设工程隐蔽验收记录工程名称安泰德园6#-a住宅、6#-b商业施工单位日照市双林建筑工程有限公司分项工程名称电气导管敷设监理（建设）单位日照日星建设监理有限公司隐蔽部位地下二层顶板验收日期年月日隐蔽工程内容名称规格名称规格接头形式和辅助材料电气塑料管PVC20用专用直接，连接处用胶带缠绕电气塑料管PVC40鲁DQ－026简图或说明：见电施结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量）负责人：监理工程师：（建设单位项目专业技术负责人）山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024工程名称安泰德园6#-a住宅、6#-b商业施工单位日照市双林建筑工程有限公司分项工程名称防雷及接地安装监理（建设）单位日照日星建设监理有限公司环境温度℃验收日期1.接闪器部位（编号）材质规格结构形式外观检查连接情况防腐处理2.均压带（环）部位材质规格长度（m）敷设方式外观检查连接情况防腐处理3.引下线部位材质规格长度（m）连接情况断接卡（测试点）编号及高度（m）接地体序号防腐处理地下一层引下线利用柱内Ф16钢筋二根做引下线3m焊接，符合要求检测点高度1.5m1~12/结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术负责人：监理工程师：（建设单位项目专业负责人）山东省建设工程质量监督总站监制单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业分部（子分部）工程名称建筑电气（防雷及接地）分项工程名称防雷引下线及接闪器安装施工单位日照市双林建筑工程有限公司项目负责人高俊峰检验批容量12处分包单位/分包单位项目负责人/ 检验批部位地下一层施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1防雷引下线的布置、安装数量和连接方式明敷第24.1.1条/ / / 结构或抹灰层内敷设2/2 抽查2处，全部合格√2 接闪器的布置、规格及数量第24.1.2条/ / / 3接闪器与防雷引下线连接第24.1.3条/ / / 防雷引下线与接地装置连接全/12共12处，检查12处，全部合格√4永久性金属物做接闪器时的材质及截面要求及各部件间连接第24.1.4条/ / /鲁DQ—079一般项目1暗敷在建筑物抹灰层内的引下线的固定第24.2.1条2/2 抽查2处，全部合格100% 明敷引下线敷设质量及固定方式；焊接处的防腐/ / / 2设计要求接地的幕墙金属框架和建筑物的金属门窗防雷引下线连接及防腐第24.2.2条/ / / 3接闪杆、接闪线、接闪带安装位置及安装方式第24.2.3条/ / / 4防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求第24.2.4条2/2 抽查2处，全部合格100% 5接闪线和接闪带安装安装及固定质量第24.2.5条第1款/ / / 固定支架的最小高度及间距第24.2.5条第2款/ / / 每个固定支架应能承受49N的垂直拉力第24.2.5条第3款/ / / 6接闪带或接闪网在变形缝处的补偿措施第24.2.6条/ / /施工单位检查结果主控项目全部合格，一般项目符合设计及施工规范规定专业工长：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业负责人）年月日防雷引下线及接闪器安装检验批现场验收检查原始记录单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业检验批名称模板安装检验批质量验收记录检验批编号鲁DQ—079 序号检查项目与标准检查位置检查结果备注1 防雷引下线的布置、安装数量和连接方式_结构或抹灰层内敷设[第24.1.1条]2 同上3 防雷引下线与接地装置连接[第24.1.3条]4 暗敷在建筑物抹灰层内的引下线的固定[第24.2.1条]5 同上6 防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求[第24.2.4条]7 同上专业工长专业质量检查员专业监理工程师（建设单位项目专业负责人）检查日期年月日山东省建设工程质量监督站总制导管敷设检验批质量验收记录鲁DQ-067单位(子单位) 工程名称安泰德园6#-a住宅、6#-b商业分部(子分部)工程名称建筑电气（电气照明）分项工程名称导管敷设施工单位日照市双林建筑工程有限公司项目负责人高俊峰检验批容量10件分包单位/分包单位项目负责人/ 检验批部位地下一层顶板施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1 金属导管与保护导体可靠连接第12.1.1条/ / /2 金属导管的连接第12.1.2条/ / /3 绝缘导管在砌体剔槽埋设第12.1.3条/ / /4 预埋套管的设置及要求第12.1.4条1/1 抽查1处，全部合格√一 1 导管的弯曲半径第12.2.1条1/1 抽查1处，全部合格100%般项目2导管支架安装承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔第12.2.2条第1款/ / / 金属吊架固定第12.2.2条第2款/ / /金属支架防腐第12.2.2条第3款/ / /导管支架安装质量第12.2.2条第4款/ / /3 暗配导管的埋设第12.2.3条1/1 抽查1处，全部合格100%4 导管的管口设置和处理第12.2.4条1/1 抽查1处，全部合格100%5 室外导管敷设第12.2.5条/ / /6 明配导管的敷设要求第12.2.6条/ / /7塑料导管敷设要求管口应平滑，器件连接方式及结合面的处理第12.2.7条第1款1/1 抽查1处，全部合格100% 刚性塑料导管保护措施第12.2.7条第2款/ / / 埋设在墙内或混凝土内塑料导管的型号第12.2.7条第3款1/1 抽查1处，全部合格100% 刚性塑料导管温度补偿装置的装设第12.2.7条第4款/ / /施工单位检查结果主控项目全部合格，一般项目满足规范规定要求专业工长：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业负责人）年月日山东省建设工程质量监督总站监制导管敷设检验批现场验收检查原始记录单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业检验批名称模板安装检验批质量验收记录检验批编号鲁DQ—067 序号检查项目与标准检查位置检查结果备注1 预埋套管的设置及要求[第12.1.4条]2 导管的弯曲半径[第12.2.1条]3 暗配导管的埋设[第12.2.3条]4 导管的管口设置和处理[第12.2.4条]5 塑料导管敷设要求_管口应平滑，器件连接方式及结合面的处理[第12.2.7条第1款]6塑料导管敷设要求_埋设在墙内或混凝土内塑料导管的型号[第12.2.7条第3款]专业工长专业质量检查员专业监理工程师（建设单位项目专业负责人）检查日期年月日山东省建设工程质量监督站总制电气导管敷设工程隐蔽验收记录工程名称安泰德园6#-a住宅、6#-b商业施工单位日照市双林建筑工程有限公司分项工程名称电气导管敷设监理（建设）单位日照日星建设监理有限公司隐蔽部位地下一层顶板验收日期年月日隐蔽工程内容名称规格名称规格接头形式和辅助材料电气塑料管PVC32用专用直接，连接处用胶带缠绕电气塑料管PVC40鲁DQ－026简图或说明：见电施结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量）负责人：监理工程师：（建设单位项目专业技术负责人）山东省建设工程质量监督总站监制避雷装置隐蔽验收记录鲁DQ－024工程名称安泰德园6#-a住宅、6#-b商业施工单位日照市双林建筑工程有限公司分项工程名称防雷及接地安装监理（建设）单位日照日星建设监理有限公司环境温度℃验收日期1.接闪器部位（编号）材质规格结构形式外观检查连接情况防腐处理2.均压带（环）部位材质规格长度（m）敷设方式外观检查连接情况防腐处理3.引下线部位材质规格长度（m）连接情况断接卡（测试点）编号及高度（m）接地体序号防腐处理一层引下线利用柱内Ф16钢筋二根做引下线3m焊接，符合要求检测点高度1.5m1~12/结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术负责人：监理工程师：（建设单位项目专业负责人）山东省建设工程质量监督总站监制单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业分部（子分部）工程名称建筑电气（防雷及接地）分项工程名称防雷引下线及接闪器安装施工单位日照市双林建筑工程有限公司项目负责人高俊峰检验批容量12处分包单位/分包单位项目负责人/ 检验批部位一层施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1防雷引下线的布置、安明敷第24.1.1条/ / /鲁DQ—079装数量和连接方式结构或抹灰层内敷设2/2 抽查2处，全部合格√2 接闪器的布置、规格及数量第24.1.2条/ / /3 接闪器与防雷引下线连接第24.1.3条/ / / 防雷引下线与接地装置连接全/12共12处，检查12处，全部合格√4 永久性金属物做接闪器时的材质及截面要求及各部件间连接第24.1.4条/ / /一般项目1暗敷在建筑物抹灰层内的引下线的固定第24.2.1条2/2 抽查2处，全部合格100% 明敷引下线敷设质量及固定方式；焊接处的防腐/ / / 2设计要求接地的幕墙金属框架和建筑物的金属门窗防雷引下线连接及防腐第24.2.2条/ / / 3接闪杆、接闪线、接闪带安装位置及安装方式第24.2.3条/ / / 4防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求第24.2.4条2/2 抽查2处，全部合格100% 5接闪线和接闪带安装安装及固定质量第24.2.5条第1款/ / / 固定支架的最小高度及间距第24.2.5条第2款/ / / 每个固定支架应能承受49N的垂直拉力第24.2.5条第3款/ / / 6接闪带或接闪网在变形缝处的补偿措施第24.2.6条/ / /施工单位检查结果主控项目全部合格，一般项目符合设计及施工规范规定专业工长：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业负责人）年月日防雷引下线及接闪器安装检验批现场验收检查原始记录单位（子单位）工程名称安泰德园6#-a住宅、6#-b商业检验批名称模板安装检验批质量验收记录检验批编号鲁DQ—079 序号检查项目与标准检查位置检查结果备注1 防雷引下线的布置、安装数量和连接方式_结构或抹灰层内敷设[第24.1.1条]。
雷电防护装置检测原始记录表雷电防护装置检测原始记录包括雷电防护装置检测点统计表、原始记录表和检测报告附页三类。
为便于雷电防护装置现场检测实施和数据记录，现场检测前，应勘察现场并填写“雷电防护装置检测点统计表”；现场检测时，应按照原始记录表格格式记录，原始记录包括雷电防护装置安全检测原始记录表、雷电防护装置新改扩安全检测原始记录表、雷电防护装置定期安全检测原始记录表、接地装置接地电阻现场检测技术资料表等四张表格。
完成现场检测后，根据原始记录编制检测报告，对于检测点数量超过检测报告可填写数量的，对未记入检测报告的检测点，编制“雷电防护装置检测报告附页”附后。
雷电防护装置安全检测原始记录表编号：共页第页检测位置示意图：接地装置检测含检测仪表型号和辅助接地极位置图检测日期：年月日天气：检测人：校核人：受检单位签字：雷电防护装置新改扩安全检测原始记录表编号：共页第页检测日期：年月日天气：检测人：校核人：受检单位签字：雷电防护装置定期安全检测原始记录表编号：共页第页检测日期：年月日天气：检测人：校核人：受检单位签字：接地装置接地电阻现场检测技术资料表检测员：校核人：检测日期：天气：注：一类防雷建筑物该表必须填写1填表说明：一、本统计表一般以建（构）筑物或某工艺系统为单位进行统计。
检测点类型分：1防直击雷、2防雷电感应（屏蔽、等电位连接、SPD）、3防静电、4工作地、5保护地、6其它。
应检测点由检测机构技术负责人根据检测项目雷电防护装置现状和相关技术规范确定。
二、易燃易爆、危化场所该表必须填写。
1.附页一般附在报告最后，是对报告表内容增添项目的补充。
2.附页中检测报告所在表名称、报告页码、检测分项/内容为必填项。
3.当一个检测单位的多个检测项目均需要附页时，以检测报告所在表为基本单位，即不同表需另附页来表示。
4.检测对象、检测内容和检测结果按照原检测报告表中的要求进行填写。

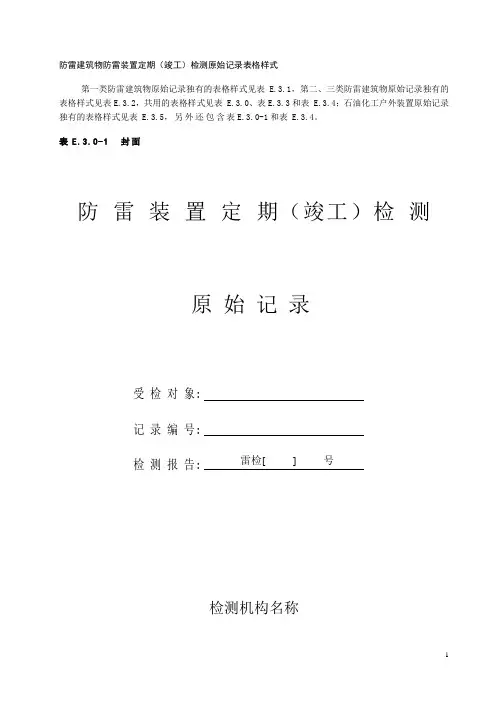

防雷建筑物防雷装置定期（竣工）检测原始记录表格样式第一类防雷建筑物原始记录独有的表格样式见表 E.3.1，第二、三类防雷建筑物原始记录独有的表格样式见表E.3.2，共用的表格样式见表E.3.0、表E.3.3和表E.3.4；石油化工户外装置原始记录独有的表格样式见表E.3.5，另外还包含表E.3.0-1和表E.3.4。
表E.3.0-1 封面防 雷 装 置 定 期（竣工）检 测检测机构名称雷检[ ] 号 原 始 记 录受 检 对 象: 记 录 编 号:检 测 报 告:表E.3.0-2原始记录表1—基本情况和检测结果综合评定检测取样员：测试员：校核人：受检单位现场负责人：表E.3.1-1原始记录表2.1—外部防雷装置（接闪器）的检测表E.3.1-2原始记录表2.2—外部防雷装置（接闪器）的检测表E.3.1-3原始记录表2.3—外部防雷装置（引下线）的检测表E.3.1-4原始记录表2.4—外部防雷装置（接地装置）的检测表E.3.1-5原始记录表2.5—外部防雷装置（防侧击措施）的检测表E.3.1-6原始记录表3—防闪电电涌侵入措施的检测表E.3.1-7原始记录表4.1—防闪电感应及防静电接地措施的检测表E.3.1-8原始记录表4.2—防闪电感应及防静电接地措施的检测原始记录表2.1—外部防雷装置（接闪器）的检测表E.3.2-2原始记录表2.2—外部防雷装置（接闪器保护范围）的检测原始记录表2.3—外部防雷装置（引下线）的检测表E.3.2-4原始记录表2.4—外部防雷装置（接地装置）的检测原始记录表2.5—外部防雷装置（防侧击措施）的检测表E.3.2-6原始记录表3—防闪电电涌侵入及防高电位反击措施的检测原始记录表4.1—防闪电感应及防静电接地措施的检测表E.3.2-8原始记录表4.2—防闪电感应及防静电接地措施的检测原始记录表5.1—防雷击电磁脉冲措施的检测表E.3.3-2原始记录表5.2—防雷击电磁脉冲措施的检测原始记录表5.3—防雷击电磁脉冲措施的检测表E.3.4-1原始记录表6.1—电涌保护器（电源SPD）安装检测原始记录表6.2—电涌保护器（信号SPD）安装检测表E.3.4-3原始记录表7—电涌保护器（SPD）参数测试原始记录表8—等电位连接检测表E.3.4-5原始记录表9—各种接地电阻的检测原始记录表10—各种过渡电阻的检测表E.3.4-7原始记录表11—测点平面示意简图原始记录表12—复检原始记录检测取样员：测试员：校核人：受检单位现场负责人：表E.3.5-1原始记录表1—石油化工户外装置基本情况和检测结果综合评定检测取样员：测试员：校核人：受检单位现场负责人：原始记录表2.1—石油化工户外装置（接闪器）的检测表E.3.5-3原始记录表2.2—石油化工户外装置（接闪器保护范围）的检测原始记录表2.3—石油化工户外装置（引下线）的检测表E.3.5-5原始记录表2.4—石油化工户外装置（接地装置）的检测原始记录表4.1—石油化工户外装置（防闪电感应及防静电接地措施）的检测表E.3.5-7原始记录表4.2—石油化工户外装置（防闪电感应及防静电接地措施）的检测。
109防雷建筑物防雷装置定期（竣工）检测原始记录表格样式第一类防雷建筑物原始记录独有的表格样式见表 E.3.1，第二、三类防雷建筑物原始记录独有的表格样式见表E.3.2，共用的表格样式见表E.3.0、表E.3.3和表E.3.4；石油化工户外装置原始记录独有的表格样式见表E.3.5，另外还包含表E.3.0-1和表E.3.4。
