k徐工汽车起重机技术参数

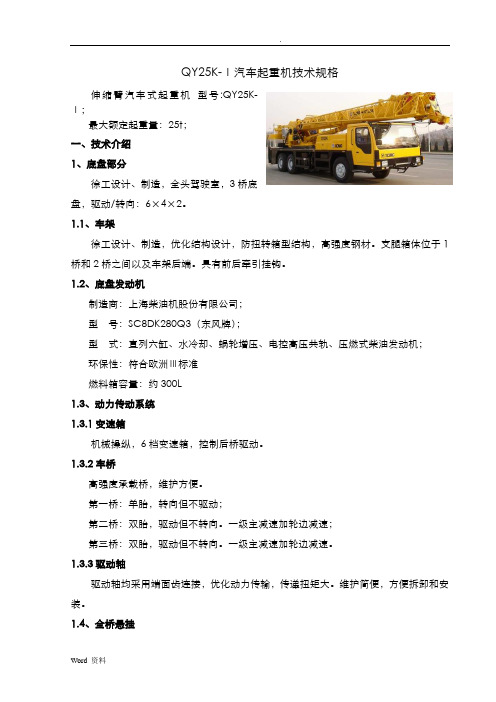

QY25K-Ⅰ汽车起重机技术规格伸缩臂汽车式起重机型号:QY25K-Ⅰ；最大额定起重量：25t；一、技术介绍1、底盘部分徐工设计、制造，全头驾驶室，3桥底盘，驱动/转向：6×4×2。

1.1、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。

支腿箱体位于1桥和2桥之间以及车架后端。

具有前后牵引挂钩。

1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK280Q3（东风牌）；型式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机；环保性：符合欧洲Ⅲ标准燃料箱容量：约300L1.3、动力传动系统1.3.1变速箱机械操纵，6档变速箱，控制后桥驱动。

1.3.2车桥高强度承载桥，维护方便。

第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向。

一级主减速加轮边减速；第三桥：双胎，驱动但不转向。

一级主减速加轮边减速。

1.3.3驱动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。

维护简便，方便拆卸和安装。

1.4、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器；后悬架：双轴平衡、纵置板簧式，板簧与推力杆导向。

1.5、转向机械式转向机构，带有液压助力。

方向盘位置可调。

1.6、轮胎斜交轮胎，适用于重型汽车，通用性强。

标配1个备胎。

1.7、制动行车制动：脚踏板操纵的双回路气压制动。

第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。

1.8、底盘驾驶室新型豪华全宽驾驶室，配CD音响，可调式座椅和方向盘，大视野后视镜，电控洗窗器，电子门窗升降器。

空调：标配暖风和单冷空调。

1.9、液压系统四联齿轮泵通过取力器联接至发动机，控制辅助转向、下车液压支腿。

1.10、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。

徐工QY25K-Ⅰ汽车起重机技术规格
二、QY25K-Ⅰ汽车起重机性能参数
1、起重机行驶状态主要技术参数表
2、起重作业状态主要技术参数表
3、QY25K-Ⅰ汽车起重机起重性能表
18
表2 QY25K汽车起重机副臂起重性能表(侧、后方)
1、表中额定起重量所表示的数值，是在平整的坚固地面上本起重机能够保证的
最大起重量，此起重量不超过倾翻载荷的75%;
2、表中额定起重量包括吊钩和吊具的重量；
3、表中的工作幅度是包括吊臂的变形量在内的实际值，因此一
定以工作幅度为依据进行起重作业；
4、只允许在7级风以下进行作业
5、表中起升高度及幅度均为参考值。

6、主臂起重性能表中所列参数是指不带副臂时的额定起重量，当主臂臂头装有副
臂时，主臂的额定起重量根据实际情况，应减去900kg；
4、起升高度曲线
起
升
高
度
（m ）
工 作 幅 度（m ）。

QY25K-Ⅰ汽车起重机技术规格伸缩臂汽车式起重机型号:QY25K-Ⅰ；最大额定起重量：25t；一、技术介绍1、底盘部分徐工设计、制造，全头驾驶室，3桥底盘，驱动/转向：6×4×2。

1.1、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。

支腿箱体位于1桥和2桥之间以及车架后端。

具有前后牵引挂钩。

1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK280Q3（东风牌）；型式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机；环保性：符合欧洲Ⅲ标准燃料箱容量：约300L1.3、动力传动系统1.3.1变速箱机械操纵，6档变速箱，控制后桥驱动。

1.3.2车桥高强度承载桥，维护方便。

第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向。

一级主减速加轮边减速；第三桥：双胎，驱动但不转向。

一级主减速加轮边减速。

1.3.3驱动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。

维护简便，方便拆卸和安装。

1.4、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器；后悬架：双轴平衡、纵置板簧式，板簧与推力杆导向。

1.5、转向机械式转向机构，带有液压助力。

方向盘位置可调。

1.6、轮胎斜交轮胎，适用于重型汽车，通用性强。

标配1个备胎。

1.7、制动行车制动：脚踏板操纵的双回路气压制动。

第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。

1.8、底盘驾驶室新型豪华全宽驾驶室，配CD音响，可调式座椅和方向盘，大视野后视镜，电控洗窗器，电子门窗升降器。

空调：标配暖风和单冷空调。

1.9、液压系统四联齿轮泵通过取力器联接至发动机，控制辅助转向、下车液压支腿。

1.10、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。

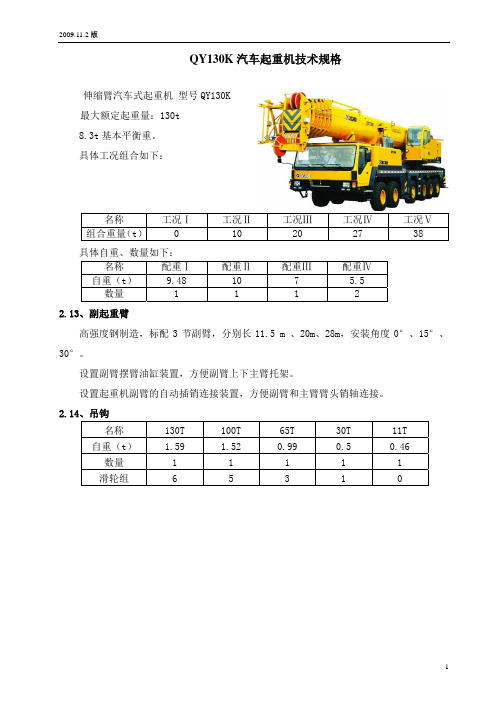

QY130K汽车起重机技术规格伸缩臂汽车式起重机 型号QY130K最大额定起重量：130t8.3t基本平衡重。

具体工况组合如下：名称 工况Ⅰ 工况Ⅱ 工况Ⅲ 工况Ⅳ 工况Ⅴ 组合重量（t）0 10 20 27 38具体自重、数量如下：名称 配重Ⅰ 配重Ⅱ 配重Ⅲ 配重Ⅳ自重（t） 9.48 10 7 5.5数量 1 1 1 22.13、副起重臂高强度钢制造，标配3节副臂，分别长11.5 m 、20m、28m，安装角度0°、15°、30°。

设置副臂摆臂油缸装置，方便副臂上下主臂托架。

设置起重机副臂的自动插销连接装置，方便副臂和主臂臂头销轴连接。

2.14、吊钩名称 130T 100T 65T 30T 11T 自重（t） 1.59 1.52 0.99 0.5 0.46 数量 1 1 1 1 1滑轮组 6 5 3 1 0三、QY130K汽车起重机性能参数1、行驶状态主要技术参数表 遵从于技术改进类别 项 目 单 位 参 数尺 寸 参 数 整机全长 mm 14950 整机全宽 mm 3000 整机全高 mm 3950轴距第一、二 mm 1420第二、三 mm 2420第三、四 mm 1875第四、五 mm 1350第五、六 mm 1400重量 参数 行驶状态整机自重 kg 54900轴荷一/二轴 kg 8500/8500三/四轴 kg 8400/10750五/六轴 kg 10750/8000动力 参数 上车发动机额定功率 kw/(r/min) 162/2100额定扭矩 N.m/(r/min)1054/1400 下车发动机额定功率 kw/(r/min) 390/1800额定扭矩 N.m/(r/min)2400/1080行 驶 参 数 最高行驶速度 km/h 70 最小转弯直径 m 24 最小离地间隙 mm 275 接近角 ° 23 离去角 ° 14 制动距离（车速为30km/h） m ≤ 10 最大爬坡度 % 40 百公里油耗 l 802、 起重机作业状态主要技术参数表类 别 项 目 单 位 参 数主 要 性 能 参 数 最大额定总起重量 t 130 转台尾部回转半经(平衡重) mm 4600 最大起重力矩 基本臂 kN.m 5003支腿距离纵向 m 7.56横向 m 7.6 起升高度基本臂 m 13最长主臂 m 58最长主臂 + 副臂(28m)m 86 起重臂长度基本臂 m 13最长主臂 m 58最长主臂 + 副臂(28m)m 86工 作 速 度 参 数 起重臂变幅时间 起臂 s 60 起重臂伸缩时间全伸 s 420全缩 s 400 最大回转速度 r/min 1.8 起升速度（单绳、第四层）主起升机构 空 载 m/min 115副起升机构 空 载 m/min 1153、QY130K汽车起重机起升性能表表1 主臂起重性能表（kg, m）38吨配重、全伸支腿性能表13 17.14 21.28 25.42 29.5633.737.8441.9846.1250.26 54.4 583 130.0 108.0 33.5 125.0 102.0 3.54 115.0 98.0 90.0 75.0 44.5 105.0 91.0 85.0 72.0 60.0 4.55 98.0 85.0 76.5 68.5 55.050.0 56 85.0 78.0 69.2 62.0 53.645.038.0 67 70.0 70.0 62.8 56.5 50.543.036.528.578 60.0 60.0 57.0 51.2 46.540.535.028.025.089 52.0 52.0 50.0 47.0 43.637.532.527.524.020.0 910 45.0 45.5 45.3 43.0 39.235.830.026.522.018.0 16.5 13.510 12 39.0 38.5 37.5 34.331.527.023.720.616.5 15.5 12.512 14 29.6 29.3 30.1 30.227.024.820.818.815.3 13.5 12.014 16 23.1 23.9 24.024.022.018.617.114.0 13.0 11.516 18 18.5 19.4 19.619.919.617.215.513.2 12.0 10.518 20 16.0 16.216.517.316.313.912.5 11.5 10.020 22 13.3 13.513.914.614.612.111.5 11.0 9.322 24 11.411.712.512.511.210.8 10.5 8.624 26 9.610.010.810.710.510.0 10.0 8.026 28 8.59.39.39.59.5 9.5 7.528 30 7.28.08.08.28.6 8.8 7.130 32 7.07.07.27.5 7.9 6.632 34 6.0 6.0 6.2 6.6 7.0 6.234 36 5.2 5.4 5.8 6.2 5.636 38 4.7 5.0 5.4 5.338 40 4.0 4.4 4.8 4.940 42 3.8 4.2 4.342 44 3.3 3.7 3.844 46 3.2 3.346 48 2.8 2.948 50 2.550 52 2.152 54 54 56 56 倍率 12 10 8 7 6 5 4 3 3 2 2 20吨配重 全伸支腿性能表13 17.1421.28 25.4229.5633.737.8441.9846.12 50.26 54.458 3 120.0 105.03.5 110.0 100.04 95.0 95.0 88.0 70.04.5 88.0 87.0 75.0 65.0 60.05 81.0 78.0 62.0 56.0 55.0 48.06 60.0 58.8 47.5 48.5 47.5 46.0 38.07 45.3 40.5 38.3 41.5 40.5 42.5 36.5 28.08 35.1 31.5 35.2 36.3 35.9 37.6 35.0 28.0 25.09 27.8 25.2 28.9 29.9 30.0 30.4 32.0 27.5 24.0 20.010 20.8 19.6 22.9 23.8 23.9 24.3 25.4 25.3 22.0 18.0 16.5 13.5 12 13.8 15.3 16.1 16.2 16.6 17.6 17.5 17.7 16.5 15.5 12.5 14 9.5 10.6 11.4 11.6 11.9 12.8 12.7 12.9 13.3 13.0 12.0 16 7.4 8.3 8.4 8.7 9.6 9.5 9.7 10.1 10.6 10.6 18 5.1 6.0 6.1 6.4 7.3 7.2 7.4 7.8 8.3 8.3 20 4.2 4.4 4.7 5.5 5.5 5.7 6.0 6.5 6.5 22 2.8 3.0 3.4 4.2 4.1 4.3 4.7 5.1 5.2 24 2.3 3.1 3.0 3.2 3.6 4.0 4.0 26 2.3 2.7 3.1 3.1 28 1.9 2.3 2.4 30 1.7 1.7 32343638404244464850525456倍率 12 10 8 7 6 5 4 4 3 2 2 24、起升高度曲线。

徐工QY25K-Ⅰ汽车起重机技术规格
二、QY25K-Ⅰ汽车起重机性能参数
1、起重机行驶状态主要技术参数表
2、起重作业状态主要技术参数表
3、QY25K-Ⅰ汽车起重机起重性能表
表2 QY25K汽车起重机副臂起重性能表侧、后方
1、表中额定起重量所表示的数值,是在平整的坚固地面上本起重机能够保证的
最大起重量,此起重量不超过倾翻载荷的75%;
2、表中额定起重量包括吊钩和吊具的重量；
3、表中的工作幅度是包括吊臂的变形量在内的实际值,因此一
定以工作幅度为依据进行起重作业；
4、只允许在7级风以下进行作业
5、表中起升高度及幅度均为参考值;
6、主臂起重性能表中所列参数是指不带副臂时的额定起重量,当主臂臂头装有副
臂时,主臂的额定起重量根据实际情况,应减去900kg；
4、起升高度曲线
起
升
高 度
m。

buQY25K-Ⅰ汽车起重机技术规格伸缩臂汽车式起重机型号:QY25K-Ⅰ；最大额定起重量：25t；一、技术介绍1、底盘部分徐工设计、制造，全头驾驶室，3桥底盘，驱动/转向：6×4×2。

1.1、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。

支腿箱体位于1桥和2桥之间以及车架后端。

具有前后牵引挂钩。

1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK280Q3（东风牌）；型式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机；环保性：符合欧洲Ⅲ标准燃料箱容量：约300L1.3、动力传动系统1.3.1变速箱机械操纵，6档变速箱，控制后桥驱动。

1.3.2车桥高强度承载桥，维护方便。

第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向。

一级主减速加轮边减速；第三桥：双胎，驱动但不转向。

一级主减速加轮边减速。

1.3.3驱动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。

维护简便，方便拆卸和安装。

1.4、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器；后悬架：双轴平衡、纵置板簧式，板簧与推力杆导向。

1.5、转向机械式转向机构，带有液压助力。

方向盘位置可调。

1.6、轮胎斜交轮胎，适用于重型汽车，通用性强。

标配1个备胎。

1.7、制动行车制动：脚踏板操纵的双回路气压制动。

第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。

1.8、底盘驾驶室新型豪华全宽驾驶室，配CD音响，可调式座椅和方向盘，大视野后视镜，电控洗窗器，电子门窗升降器。

空调：标配暖风和单冷空调。

1.9、液压系统四联齿轮泵通过取力器联接至发动机，控制辅助转向、下车液压支腿。

1.10、液压支腿“H”型支腿，4点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。

25K1徐工汽车起重机技术参数
徐工汽车起重机是一种专门设计用于提升和搬运重物的设备，具有高效、稳定和安全性能。

以下是徐工汽车起重机的技术参数：
1.起重能力：徐工汽车起重机的起重能力通常从5吨到200吨不等，
用户可根据自身需求选择适合的起重能力。

2.工作半径：徐工汽车起重机的工作半径通常从5米到60米不等，
工作半径越大，起重范围越广。

3.最大起升高度：徐工汽车起重机的最大起升高度一般从20米到
100米不等，用户可根据工作场地的高度选择适合的起升高度。

4.工作速度：徐工汽车起重机的工作速度一般为20米/分钟到60米/
分钟不等，用户可根据工作需求选择适合的工作速度。

5.起重机动力：徐工汽车起重机通常采用柴油机或电动机作为动力源，其功率从100马力到500马力不等。

6.控制系统：徐工汽车起重机配备先进的控制系统，可实现精准操控
和操作，提高工作效率和安全性。

7.安全设备：徐工汽车起重机配备多种安全设备，如过载保护系统、
紧急停车系统、防侧倾系统等，确保操控和操作过程中的安全性。

8.底盘：徐工汽车起重机的底盘通常为吊装底盘或自卸底盘，具有良
好的稳定性和操控性。

9.液压系统：徐工汽车起重机采用高品质的液压系统，提供充足的动
力和操控力，确保设备的顺畅运行。

总的来说，徐工汽车起重机具有强大的起重能力、稳定性能和安全设备，适用于各种工地搬运和起重作业。

用户在选购徐工汽车起重机时，可根据自身需求和工作环境选择合适的型号和配置，确保设备的高效运行和安全操作。

QY70K汽车起重机技术规格伸缩臂汽车式起重机型号QY70K最大额定起重量：70t一、起重机底盘部分徐工自行设计并制造的带全宽驾驶室的4桥底盘，驱动/转向：8×4×4。

1.1、车架自行设计并制造，全覆盖式走台板，受力结构优化设计，防扭转箱型结构，选用高强度钢材制造。

支腿收缩在特制箱体中，箱体位于2桥和3桥之间以及车架后端。

具有前后牵引挂钩。

1.2、底盘发动机制造商：杭州汽车发动机厂型号：WD615.338（鼎牌）型式：直列六缸、水冷却、增压中冷、燃油直喷、压燃式柴油发动机环保性：符合欧洲Ⅲ标准燃料箱容量：约250L1.3、动力传动系统1.3.1变速箱手动机械操纵，9档变速箱，控制后桥驱动。

1.3.2车桥高强度承载桥，引进国外先进技术设计，名牌厂家制造，性能可靠。

第一桥：单胎，转向但不驱动。

第二桥：单胎，转向但不驱动。

第三桥：双胎，驱动但不转向，一级主减速加轮边减速。

第四桥：双胎，驱动但不转向，一级主减速加轮边减速。

1.3.3驱动轴所有的驱动轴均配置法兰盘连接十字轴，最优化力传输，方便拆卸和安装。

1.4、全桥悬挂前桥和后桥均为纵置钢板弹簧式悬架，筒式减震器。

1.5、转向机械式转向机构，带有液压助力。

方向盘位置可调。

1.6、轮胎12.00R24，适用于重型载重汽车，通用性强。

1.7、制动行车制动：脚踏板操纵的双回路气压制动。

第一回路作用于一、二轴车轮上，第二回路作用于三、四轴车轮上。

驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用。

辅助制动：发动机排气制动。

1.8、底盘驾驶室新型复合结构全宽驾驶室，密封性好和防腐蚀，前后部防震胶块。

全封闭，装备豪华舒适，配置安全玻璃，3只雨刷器，大视野后视镜，电控洗窗器，电子门窗升降器，室内空气加热器带有除霜风挡，单冷空调，收放音机。

驾驶员和副驾驶员航空座椅可调多种位置。

左位方向盘可调节高度和角度。

杂物箱。

1.9、液压系统变量泵通过变速箱和取力器联接至发动机，以控制支腿伸缩和为上车起重作业提供液压动力。
