激光管如何安装的步骤

吉林省永利激光科技有限公司
地址：吉林省长春市高新北区雅安路1588号
电话：+86-0431-********
邮箱：******************
网址：
-1
-
管支架说明书
【YL/JS-TZ003-2018】
一.装置结构
模型示意图如图1所示。

底座：固定于激光机上。

调节座--压盖--蝶形螺母杆：锁紧激光管。

调节旋轮：调节高度位置。

固定旋钮：锁紧调节座。

图1.模型示意图
二.操作说明
1.安装激光管
（1）旋松2件蝶形螺母杆，取下压盖。

（2）放置激光管于管架上。

（3）将压盖压紧激光管，并应用蝶形螺母杆锁紧，
确保激光管不松动即可。

（4）旋松固定旋钮，旋转调节旋轮调节激光管高度。

（5）激光管高度调节完毕后，应用固定旋钮锁紧，
确保调节座不松动即可。

图2.拆卸示意图
2.拆卸激光管
（1）旋松2件蝶形螺母杆，将压盖沿着激光管轴向方向取下，如图2所示。

三．安装图纸
见附件
-2-。

莱茵激光雕刻机TY1280C系列安装调试（试用）莱茵系列激光雕刻机机型有TY640C、TY960C、TY1280C雕刻机系统有主机、激光电源、激光管、水箱、空气压缩机、水泵、水循环冷缩机和风机等组成。

第一步，安装激光管首先拉开激光管侧盖，卸下卧管支架上的胶条，取出激光管，将激光管口对着一号反射镜的方向，小心的放在卧管支架上，然后把固定胶条将激光管固定好！接上进水管和出水管，并使激光管进水管在下方，打开雕刻机侧面，把激光管电源线通过小孔往下拉。

第二步，安装激光电源打开机械底部的门，将激光电源放进去，把高压头筒口套上激光电源的筒柱，拧紧高压头的白色塑料锣盖，把副极线连接到激光电源的负极端。

将高压头固定在支架上，最后把控制线连接到激光电源的控制端口，固定好螺丝。

插上电源线。

第三步，安装气泵（空气压缩机）取出气泵，用一根气管把气泵的出气口和雕刻机的进气口相联。

连接好电源线，第四步，安装水泵先用纯净水给水箱注满水，然后取出水泵，将接口与水泵连接好。

插上水管，把水泵把进水箱里，将水泵连接的水管穿过胶管连接到雕刻机的进水口，另外一个水管连接雕刻机的出水口，打开水泵电源，可以看见水迅速充满激光管，表明水泵工作正常。

第五步，调整光路打开雕刻机电源，此时机器开始复位，并回到最近一次定位点，表明机器运转正常，打开激光电源，开始调整光路，先调整一号反射镜，把横梁移至离一号反射镜最近处打上一个点，在移动到最远打上一个点，通过调整镜变背后的三粒螺丝，对镜面进行调整，使远处这个点与近处这个点重合即可。

一号反射镜调整好以后，接下来再调整二号反射镜，同样，将小车头移至最靠近镜变的一端打一个点。

再移到最远处打一个点，将远处的点调整来与第一个点重合即可。

然后检查一下四个点是否在一个点上，如果不是请用上面的方法重新调整光路。

第六步，安装风机先用两根风管分别把风机的出风口和抽风口连接，并用铁圈固定好。

再把风机的抽风口与雕刻机的吸尘口连接好，并用铁圈固定，然后再把火机的出风口引向室外。

激光切割机使用教程13如何更换激光管
许多人的激光切割机使用到一定的期限的时候，就会出现激光管衰弱，老化，而且我们又没有更换激光管的经验。

这使得我们的工作无法进行，造成严重的损失。

那么，这个时候该怎么办呢？今天，我就给大家分享一下我创客教育的机器更换激光管经验。

1.首先关闭机器电源，拆掉旧激光管。

在这里，我们需要先断开正负极接头，然后剪掉固定水管和电线的白色扎带，再卸掉固定胶带上面的螺丝
2.接着排干激光管里面的水。

在这里剪掉水管上面的扎带，然后拔掉出水口这头的水管，取出入口的水管，最后取出旧激光管。

3.安装新管，为了防止光路变化，安装的位置应该与拆卸之前的位置保持一致。

打开新管的包裹，确保激光管的放置的正确方向以和位置，然后按照以上拆旧激光管的反步骤进行，先利用扎带固定好电线和水管。

4.接好电源线，盖上激光管盖子，锁好后门
5.更换完激光管之后，请检查一下激光光路是否正确。

如果不正确而且激光管安装没有问题的话请参照之前我有分享过的如何调节光路的经验。

注意：
1.更换激光管之前需要关闭机器电源
2.更换完毕之后请记得把各个机器门锁上
3.更换完毕之后需要检查激光光路是否正确。

激光切管机安全操作规程
1、开机流程：依次打开总电源开关、稳压器电源开关、机床电源开关，启动冷水机、空气压缩机、冷干机、排烟系统，打开操作软件、回原点。

2、装夹管材流程：根据管材长度与加工需求切换卡盘模式、调整后卡进给位置、调取加工程序、回中、支架加藕跟随（异型管无法加藕跟随）、放好管材、卡盘夹紧管材。

3、加工流程：调取加工程序、调取相应工艺参数、根据参数更换相应喷嘴、根据参数调整相应焦距、调整料头长度、切割。

4、关机流程：依次关闭关闸、红光、操作软件、电脑、设备总电源、水冷机电源、空压机电源、冷干机电源、稳压器电源、排烟系统电源。

关闭辅助气体与切割气体气源开关。

5、开机前应提前准备好设备运行时所需的辅助气体，切割气体。

6、装夹管件时要先回中再装夹并保证管材夹持方向与图形一致。

7、根据管材材质与壁厚调整卡盘夹持气压大小。

8、切割前要检查下保护镜片是否洁净，如保护镜片不洁净应擦拭干净或者更换新镜片；检查激光同轴是否在喷嘴中心，如不在应调整到中心。

9、禁止未按关机流程操作直接关闭总电源开关。

10、操作时禁止打开防护罩，需穿戴好相应的防护用品。

11、维修保养时关闭设备电源再进行维保工作。

12、禁止设备运行时身体任何部位进入工作区域。

管材拼接工艺I．公母头拼接 (03)II. 圆弧折弯 (07)III. C形释放线 (10)IV. 圆孔释放槽 (12)V. 圆管三通拼接 (15)VI. 圆管内切法搭扣 (20)VII. 相贯孔拼接 (23)VIII. 坡口拼接 (26)IX. 椭圆管拼接 (28)X. 腰圆形管（跑道管）拼接 (33)XI. M字母形折弯 (39)XII. 方管穿插拼接 (42)XIII. 三管交叉拼接 (45)XIV. 六边型管拼接 (48)XV. 角铁拼接 (54)XVI. 槽钢拼接 (57)XVII. 鲁班锁拼接（6根方管拼接） (61)XVIII. 方管三角拼接 (71)XIX. 蛇形管拼接 (75)XX. 自锁扣拼接 (78)XXI. 卡扣拼接 (84)XXII. 单边折弯拼接 (89)XXIII. 凹形管拼接 (92)XXIV. H形钢拼接 (97)I.公母头拼接1.绘图方法步骤1:在上视基准面建立草图，绘制4040矩形,R角设置为2。

拉伸凸台特征，添加薄壁特征设置壁厚为1。

步骤2：绘制公头，在前视基准面上建立草图，以顶点为起点绘制一条呈45°的直线。

为了避让R角处的干涉需做一个台阶式结构。

台阶大小于R角大小相同即可。

如右图所示，可通过剪裁实体工具修剪得到图形。

步骤3：最后通过添加拉伸切除特征，即可得到公头特征的零件。

如右图所示。

步骤4：绘制母头，在右视基准面上建立草图，以顶点为起点绘制一条呈45°的直线。

为了避让R角处的干涉需做一个台阶式结构和削除一个壁厚。

同公头进行互补。

如右图所示，将显示模式切换成线架图，便于捕捉壁厚线。

然后拉伸切除即可。

步骤5：在前视基准面上建立草图，由于拼接尖角处R 角会干涉，需要做避让处理。

绘制圆弧经过R角的顶点和管边缘线顶点。

如右图所示，在通过镜像实体和拉伸切除掉即可。

步骤6：最后通过添加拉伸切除特征，即可得到公头特征的零件。

如右图所示。

2.效果演示II.圆弧折弯1.绘图方法步骤1:在上视基准面建立草图，绘制4040矩形,R角设置为2。

CO2激光管产品说明书斯派特激光科技有限公司版权所有斯派特激光科技有限公司保留一切权利。

未经斯派特激光科技有限公司的许可，任何组织和个人不得擅自摘抄、复制文档内容的部分或全部，并不得以任何形式传播。

商标声明占使用、许可使用、转让、续展等各项法定权利，未经斯派特激光科技有限公司允许，任何组织或个人不得在商品上使用相同或类似的商标。

注意在您安装使用本产品之前，请详细阅读本说明书，对说明书中列出的各项操作、安装、注意事项、要熟练掌握，以达到安全，舒适之效果。

阅后，请妥善保管此说明书，以备日后查阅，谢谢合作。

由于产品的不断改进、更新、换代，你所得到的二氧化碳激光器可能与说明书中图示不完全一致，谨此致歉。

执行标准GB/T15301-1994气体激光器总规范GB/T4932-2000二氧化碳激光器系列型谱前言请您花费一定的时间去阅读本手册，其中包含在使用此型号激光器过程中的注意事项及安全提醒，并有安装保修等详细信息。

本手册由激光管信息、安装使用、保修条款等组成，请仔细保存并随时查阅。

我们特别提醒您注意一下事项：此类激光器属于四类激光器，避免一切肉眼及身体的直接接触。

此产品有高压、强光输出，使用前确保操作人员已了解相关安全信息。

请勿随意调整激光器上任何部件。

使用前请确保操作人员经过培训并且对于此类激光器的安全程序有所了解的人员才可以使用该激光器。

请在其运转时周围放置警示标识，不经允许不得随意靠近。

安全须知光学安全此类激光器是四类激光器，激光束的波长为10.6μm，系统工作时所有人员建议佩戴经认可的激光防护眼镜。

即便在佩戴激光防护眼镜时也不允许直视激光束或任何反射的激光光束。

警告：激光辐射会导致对眼睛的严重伤害——包括致盲。

●禁止使光束直接面对具有反射性的物体。

●强烈推荐激光器放置在其光束与眼睛处于不同水平面上，并且不要指向房间的入口。

注意不要让激光射出窗户。

●光束与某些材料的相互作用会引起可见光辐射，并可能引起与可见光辐射相同的潜在危害。

激光器安装操作程序一．Emulator功能显示介绍1．窗口“Current(mA)”为激光器放电电流，放电电流的大小与激光器功率的大小有关，激光器功率大，放电电流也随之加大，反之，激光器功率小，放电电流也随之减小。

2．Emulator左侧的“Lane”为激光器放电通道窗口，2000W 激光器有四个放电通道，2500W、3000W、4000W激光器有八个放电通道。

通过点击“Lane”窗口右侧的“上下”箭头就可以看到各个放电通道的放电电流的大小，如果由于放电通道有“报警”，由此就可以判断出那个通道有问题。

3．窗口“Gas Flow(L/H)”显示为三种气体（He、N2、CO2）按比例混合后的耗气量，单位为“升/小时”，点击窗口右侧的“上下”箭头可以设定激光器耗气量的大小，在激光器启动40—50分钟后设定生效。

4．窗口“Warm Up Select”显示激光器上高压后热启动的顺序，右侧的“上下”箭头我们不推荐点击。

5．窗口“Power1(W)”显示为激光器功率。

6．窗口“Power2(W)”显示为双出光激光器功率，单出光激光器不用。

7．窗口“Pressure(torr)”显示为谐振腔腔压，单位为“托”，相当于“毫米汞柱”。

8．窗口“Coolant(L/m)”显示为水流量，单位为“升/分钟”。

9．窗口“Laser State”显示为激光器当前的工作状态。

10．“VP ON”显示为真空泵工作状态，如变为“绿色”则表示为真空泵启动。

11．“CMP ON”显示为涡轮机工作状态，如变为“绿色”则表示涡轮机启动。

12．“HV ON”显示为高压电源的工作状态，如变为“绿色”则表示高压电源处于工作状态。

13．“Fault”下面的方框则显示“报警信息”，通过“报警信息”可以查出激光器的问题所在。

14．“Reset—复位按钮”，激光器出现“报警”而使激光器停机，当“报警”问题处理完毕后，按“Reset”键后，左面的圆形指示标志变“绿”，“Fault”下面方框内的“报警信息”就会消失，此时可重新启动激光器。

关于CO2激光管正负极连接的说明
CO2激光管是玻璃壳体的真空器件，电极引出处又是一种无法与焊锡焊牢的金属钨材，在连接处理时如果处理不当会产生高压打火放电甚至导致激光管破损的后果，特请参照如下方法连接：
1. 连接时先把电极引出棒材部分处理清洁，用砂纸去掉氧化层，然后在电极棒上用细导线多圈紧密缠绕后，选用烙铁功率为30瓦以下，在导线表面短时间上锡，再把电源输出正负极线分别与激光管的上好锡的位置焊牢并处理到表面光滑无毛刺。

焊接导线时间不得过长，温度不能过高，过高容易导致钨杆炸裂漏气，目测又很难发现。

2. 电极棒与激光管玻璃壳密封烧接在一起，故在处理电极和缠绕导线及锡焊接时必须小心，缠绕导线时请参照电工绕线方法实现紧密缠绕，避免虚接。

避免用力过大，小心破损。

3. 把电源正负极线在连接处接好之后套入5厘米长度的热缩管或硅胶管，在胶管内灌入密封绝缘胶（如704胶），达到固化时间后即可应用。

4.电源输出正极与激光管正极相连(非激光输出端)，电源输出负极与激光管负极相连(激光输出端)，不得接错！切记！。

激光头激光管更换方法激光头主要包括三大部分，即激光管、光电检测器及光学通路。

激光管内包含激光发射二极管与激光检测二极管，激光检测二极管用来检测激光束的强度，反馈到激光功率自动控制电路控制激光束的发射强度；光电检测器用来将光盘反射回来的光信号转化为电信号；光学通路将激光管发射的激光束进行传递，被光盘反射后照射到光电检测器，从而将光盘上的坑槽信号变成电信号。

一、激光管故障的判断方法激光头中最易损坏的是激光管，激光管故障常表现为无激光束、激光束微弱等。

无激光束射出，多因使用维修调节过度使激光管电流超过150mA或静电击穿所致；激光束微弱，多因激光管使用时间过长而老化。

当激光管出现上述故障时，碟机常出现不读盘、光盘不转或读盘时间长等故障。

此时应对激光管是否损坏进行判断，常用的判断方法有以下几种：1．目测法：空载试机，观察进出盒瞬间物镜上是否有红色光点，可与正常机器对比光点的大小和亮度，根据有无光点、光点暗淡或时亮时不亮的情况，可判定光管是否异常。

2．电阻法：将激光头上的保护点短路，并将工作台接地，测激光发射二极管的正反向电阻。

正常情况下正向电阻为18k-36k，反向电阻为∞，否则说明激光管老化或性能不良。

3．电流法：测激光发射二极管发射极负载电阻上的压降，计算其在路电流，然后与激光头上标注的额定电流相比较。

如果测量值明显大于或低于额定值，说明激光管已经损坏。

4．功率法：用激光功率检测器探头对准激光头物镜直接测量激光功率，读数应在0．1mW以上。

如果少于0．1mW，说明激光管老化，此时可调节激光头上的光功率电位器，看激光功率能否恢复。

二、激光管的更换与代换方法1．更换方法：更换激光管需要一定的专业知识和技巧。

拆卸激光管时，要快速焊开激光管的三个引脚，时间不要超过3秒。

在装上新激光管之前应对其进行检测，确认正常后再进行焊接，焊接时应将激光管的公共引脚与电缆塑料基带上的小横条标志对准，快速焊接装上即可。

装上新激光管后，有时不能正常工作，原因是激光管的位置发生变化，使激光束的着光点位置发生了偏移，此时需要对衍射光栅和柱面透镜进行调节。

二氧化碳激光管安全操作及保养规程引言二氧化碳激光管是一种常用于工业、医疗及科研领域的设备，具有高能量、高功率、高频率、高效率等特点，但同时也伴随着一定危险性。

因此，在操作和维护二氧化碳激光管时，必须严格遵守规程和安全操作流程，以确保人身和设备的安全。

安全操作规程1. 个人防护激光器在工作时会产生高强度的激光束，对人眼和皮肤会造成严重损伤，因此在操作时必须佩戴以下防护用品：•护目镜：用以防止激光光束向眼睛直射。

护目镜必须经过特殊处理，可以有效防止激光束穿透。

•防护服：用以防止激光光束照射到皮肤，防护服材料应具有良好的绝缘性能和耐高温性能。

2. 设备安装在安装二氧化碳激光管时，需要注意以下事项：•安装地点应远离易燃易爆和腐蚀性物品。

•激光器应固定牢固，以免工作时产生震动。

•电源线、冷却水管、气管等线路应牢固可靠，避免破损或打结形成安全隐患。

3. 操作规程在激光器操作过程中，需要注意以下事项：•操作人员严禁直接注视激光器出光口。

•确保激光器的电源线插头接头可靠，接地良好。

•确认激光器工作区域周围没有其他人员进入。

•在工作结束后，应及时关闭激光器电源，清理工作台面和各类杂物。

4. 应急处理如果因操作不当导致二氧化碳激光管出现故障或危险情况时，需要立即进行应急处理：•首先切断激光器电源，保持冷静。

•利用紧急停机开关或其它紧急机械设备进行紧急停机。

•立即告知主管或技术人员，进行设备维修或更换故障件。

保养规程1. 日常保养在平时的使用中，对于二氧化碳激光管进行以下保养：•定期检查激光管光学元器件的定位和清洗问题。

•定期清理激光器及其周围的灰尘污垢，并保持良好的通风条件。

•定期检查冷却水的流量、温度等指标，确保冷却水的正常循环。

2. 定期保养在正常使用一定时间之后，需要对二氧化碳激光管进行定期保养：•定期更换激光器内的激光管、反射镜、透镜等光学元器件。

•定期更换冷却水，并进行清洗和消毒。

•定期对电源线和各种连接处进行紧固和绝缘处理。

激光对射产品安装、接线说明
激光对射作为周界安防产品越来越被人们熟知，但是安装却是不太熟悉，今天我们就一起来看看激光对射产品如何接线、安装吧！
激光对射产品有单光束、双光束、三光束、四光束或定制多种光束可选，有三种安装方式，可以根据使用环境选择适合的方式安装。

安装配件
膨胀螺丝、安装支架、包塑软管、防爆软管、软管接头
安装注意事项
一、请勿在以下场所安装：
1. 受季节因素影响，树木、杂草等会阻断光束的场所
2. 阳光或汽车前灯等强光直射于接收端的场所;
3. 地基不稳定，易晃动的场所
4. 污水容易溅到的场所
二、水泥基座埋设
水泥基座500(L) x 500(W) x 400(H)mm周围埋土必须夯实，防止日后沉歪。

三、安装位置严防死角
接线
设备维护
1、杂草、树木等障碍物
维护方法：清除防线上杂草、树木枝叶、塑料袋等障碍物
维护周期：1周
2、发射及接收镜盖
维护方法：将发射与接收镜盖卸下，用干净绒布擦拭
维护周期：3个月
3、功能测试
维护方法：横向阻断激光光束来判断设备是否正常工作
维护周期：6个月
4、偏光校正
维护方法：用激光寻的器校正
维护周期：6个月
激光对射作为新一代周界防范产品，有着比红外对射更精准、探测距离长、使用寿命久的优点，也渐渐走进各行各业，安装的问题大可不用过于担心，一般会有厂家派出技术员来安装，后期维护也很方便，只要定期检查相应的项目就可以了~。

目录安装 (1)用电 (3)排风 (5)注意事项 (7)计算机相关 (8)安装激光雕刻机Windows98/2000/XP驱动程序 (9)USB 打印安装 (10)软件设置：（CorelDraw 、AutoCAD 和Photshop ） (12)CorelDraw8（中文版） (12)CorelDRAW9（英文版） (15)AutoCAD 设置 (16)Adobe Photoshop设置 (18)激光机驱动程序说明 (20)激光设置工具栏（Laser Settings） (20)图象雕刻工具栏 (26)3D 雕刻工具栏 (29)查看工具栏 (33)一些概念的说明.............................................................................................................34系统操作........................................................................................................................39工作原理 (39)控制面板 (42)菜单系统 (45)菜单详细介绍 (47)维护保养........................................................................................................................65一些可选配件的简单介绍 (72)旋转辅助器 (72)切割平台 (73)空气助吹器 (73)聚焦透镜 (74)双激光头 (75)一些样品材料的雕刻和切割 (76)安全 (76)材料 (76)激光机驱动程序设置 (76)附...................................................................................................................................99TLONG 故障处理向导....................................................................................................... 99 有关空压机和油水过滤器................................................................................................. 103 国际控制面板.................................................................................................................... 105 附录1........................................................................................................................... 107 附录2 (108)基于DOS 的程序的使用.................................................................................................... 108 附录3 (109)如何获得技术支持............................................................................................................. 109 声明.. (110)激光雕刻机操作手册安装环境最好安装在类似“计算机房”的房间内，无粉尘的环境，避免与机械雕刻机等有可能产生烟尘、碎屑的设备同处一室。

准备和安装3.1 简介增强型直流二氧化碳激光器系统由激光管、高压电源、可调式减震激光器支撑系统（可选配）组成。

这些部件全部由我公司自主生产，性能可靠，耐用性好。

此部分作为终端用户所制造的设备的一个部件来提供，可以用于模块化使用。

稳定性更好、匹配性更佳、具有更好的灵活性和成本效率。

3.2 电力需求本系统需要在220-240V/50Hz交流供电下使用，激光管、高压电源分别需要3A、5A的电源供应，如电网波动大请使用稳流稳压器。

3.3 水冷要求本系统需要使用带有水制冷剂热交换器的冷水机。

冷水机要求使用蒸馏水或去离子水。

我们建议：使用扬程不低于5米，流量不少于7L/分钟，制冷量不低于5084Btu/h的水冷机作为激光管水冷系统。

3.4 环境要求应该在室内温度15-30℃、湿度30-60%范围内运行激光器。

应该在防尘环境下使用此激光器系统。

对高压电源及其背部、水冷机散热口必须保持足够距离，进行通风。

3.5 包装如果激光管到达目的地时包装破损，在同意接收此管前必须在运单上注明破损的程度。

必须在三天内通知我公司。

为今后长期存储或者运输，应保留我公司原包装。

3.6 退回激光管警告：退货时需使用我公司原包装，并放干冷却水，如果不这样做，则可能导致运输途中激光管损坏。

3.7 安装程序1. 使用前请确认已经满足所需水、电、环境要求。

2. 安装前请把激光管出光口上保护标签撕开，以免造成输出镜片污染。

3. 安装前仔细查看激光管位于负极端附近向上方向标签，根据管壁上标注方向进行安装。

4. 将激光管放置在高于冷水机的平面上，把激光管固定于可调整安装支撑系统上。

我们建议：安装激光管使用我公司具有可调节、可减震的专利产品—激光管专用支架5. 使用前请根据激光管管壁上标签标注的指示正确连接水冷的进水、出水。

连接紧密后接通水冷电源，冷却水必须要充满激光管的冷却管。

通过调整激光管方向和角度，保证冷却水充满激光管的冷却管后再启动配套的高压电源。

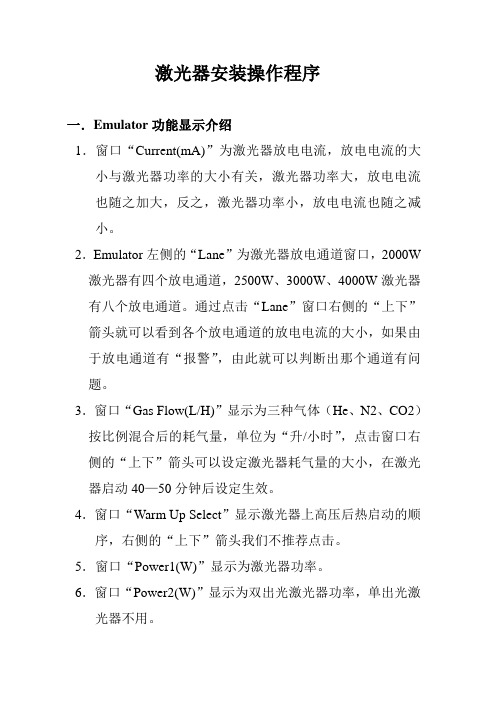

PRC激光器安装操作程序激光器安装操作程序一．Emulator功能显示介绍1．窗口“Current(mA)”为激光器放电电流，放电电流的大小与激光器功率的大小有关，激光器功率大，放电电流也随之加大，反之，激光器功率小，放电电流也随之减小。

2．Emulator左侧的“Lane”为激光器放电通道窗口，2000W 激光器有四个放电通道，2500W、3000W、4000W激光器有八个放电通道。

通过点击“Lane”窗口右侧的“上下”箭头就可以看到各个放电通道的放电电流的大小，如果由于放电通道有“报警”，由此就可以判断出那个通道有问题。

3．窗口“Gas Flow(L/H)”显示为三种气体（He、N2、CO2）按比例混合后的耗气量，单位为“升/小时”，点击窗口右侧的“上下”箭头可以设定激光器耗气量的大小，在激光器启动40—50分钟后设定生效。

4．窗口“Warm Up Select”显示激光器上高压后热启动的顺序，右侧的“上下”箭头我们不推荐点击。

5．窗口“Power1(W)”显示为激光器功率。

6．窗口“Power2(W)”显示为双出光激光器功率，单出光激光器不用。

7．窗口“Pressure(torr)”显示为谐振腔腔压，单位为“托”，相当于“毫米汞柱”。

8．窗口“Coolant(L/m)”显示为水流量，单位为“升/分钟”。

9．窗口“Laser State”显示为激光器当前的工作状态。

10．“VP ON”显示为真空泵工作状态，如变为“绿色”则表示为真空泵启动。

11．“CMP ON”显示为涡轮机工作状态，如变为“绿色”则表示涡轮机启动。

12．“HV ON”显示为高压电源的工作状态，如变为“绿色”则表示高压电源处于工作状态。

13．“Fault”下面的方框则显示“报警信息”，通过“报警信息”可以查出激光器的问题所在。

14．“Reset—复位按钮”，激光器出现“报警”而使激光器停机，当“报警”问题处理完毕后，按“Reset”键后，左面的圆形指示标志变“绿”，“Fault”下面方框内的“报警信息”就会消失，此时可重新启动激光器。

第1篇一、前言光管施工是建筑电气工程中的一项重要内容，其主要作用是传输电能，为建筑物提供照明、通讯等设施。

为确保光管施工质量，提高施工效率，特制定本施工程序。

二、施工准备1. 施工图纸：熟悉施工图纸，了解工程概况、光管布置、线路走向等。

2. 材料设备：准备所需材料，如光管、接线盒、桥架、电缆等；确保材料质量符合国家标准。

3. 施工队伍：组织具备相关资质的施工队伍，明确各工种人员职责。

4. 施工现场：清理施工现场，确保施工环境安全、整洁。

三、施工工艺1. 光管敷设（1）根据施工图纸，确定光管敷设位置、间距、转弯半径等。

（2）采用直埋、吊顶、地面敷设等方式敷设光管。

（3）在敷设过程中，注意保护光管，避免损坏。

（4）光管与桥架、接线盒等连接时，确保连接牢固、密封。

2. 接线盒安装（1）根据施工图纸，确定接线盒位置。

（2）按照要求，安装接线盒，确保其固定牢固。

（3）接线盒内接线，按照国家标准进行。

3. 桥架敷设（1）根据施工图纸，确定桥架位置、间距、转弯半径等。

（2）采用吊顶、地面敷设等方式敷设桥架。

（3）桥架与光管、接线盒等连接时，确保连接牢固、密封。

4. 电缆敷设（1）根据施工图纸，确定电缆走向、间距等。

（2）采用直埋、桥架、吊顶等方式敷设电缆。

（3）电缆与接线盒、配电箱等连接时，确保连接牢固、密封。

四、施工质量控制1. 材料质量：严格按照国家标准选择材料，确保材料质量。

2. 施工工艺：按照施工工艺要求，确保施工质量。

3. 工程验收：按照国家标准进行工程验收，确保工程质量。

五、施工安全1. 施工现场安全：加强施工现场安全管理，确保施工人员安全。

2. 个人防护：施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。

3. 施工用电：严格遵守用电安全规定，确保施工用电安全。

六、施工进度1. 制定施工进度计划，明确各阶段任务。

2. 加强施工组织，确保施工进度。

3. 定期检查施工进度，及时调整计划。

七、施工总结1. 施工完成后，对施工过程进行总结，分析存在的问题和不足。
