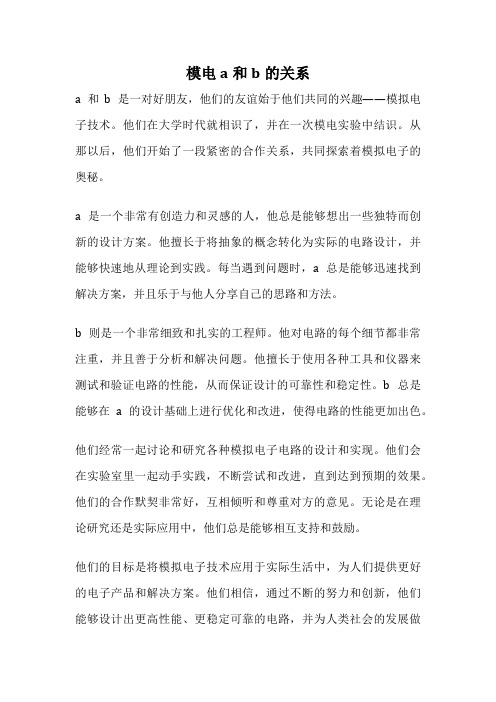

模电a和b的关系a和b是一对好朋友，他们的友谊始于他们共同的兴趣——模拟电子技术。

他们在大学时代就相识了，并在一次模电实验中结识。

从那以后，他们开始了一段紧密的合作关系，共同探索着模拟电子的奥秘。

a是一个非常有创造力和灵感的人，他总是能够想出一些独特而创新的设计方案。

他擅长于将抽象的概念转化为实际的电路设计，并能够快速地从理论到实践。

每当遇到问题时，a总是能够迅速找到解决方案，并且乐于与他人分享自己的思路和方法。

b则是一个非常细致和扎实的工程师。

他对电路的每个细节都非常注重，并且善于分析和解决问题。

他擅长于使用各种工具和仪器来测试和验证电路的性能，从而保证设计的可靠性和稳定性。

b总是能够在a的设计基础上进行优化和改进，使得电路的性能更加出色。

他们经常一起讨论和研究各种模拟电子电路的设计和实现。

他们会在实验室里一起动手实践，不断尝试和改进，直到达到预期的效果。

他们的合作默契非常好，互相倾听和尊重对方的意见。

无论是在理论研究还是实际应用中，他们总是能够相互支持和鼓励。

他们的目标是将模拟电子技术应用于实际生活中，为人们提供更好的电子产品和解决方案。

他们相信，通过不断的努力和创新，他们能够设计出更高性能、更稳定可靠的电路，并为人类社会的发展做出贡献。

通过模拟电子技术的学习和实践，a和b不仅提高了自己的专业能力，也培养了他们的团队合作精神和解决问题的能力。

他们的友谊不仅仅限于模拟电子领域，还包括了其他方面的交流和分享。

a和b的关系不仅仅是合作伙伴，他们更是彼此的知己和朋友。

他们相互激励和支持，共同成长。

无论是在工程项目中还是在生活中，他们总是能够互相帮助和支持，一同面对挑战和困难。

他们的故事是模拟电子技术世界中的一个典型案例。

他们的友谊和合作精神，不仅仅是关于技术和电路设计，更是关于人与人之间的情感和理解。

他们的故事向我们展示了合作的力量和友谊的珍贵。

通过模电a和b的关系，我们可以看到，真正的友谊不仅仅是在成功和光辉时刻的庆祝，更是在困难和挫折时的相互支持和鼓励。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/F）。

10、带有负反馈放大电路的频带宽度BWF=（1+AF）BW，其中BW=（fH-fL），（1+AF）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（小于近似等于1），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（KUxUy），电路符号是（）。

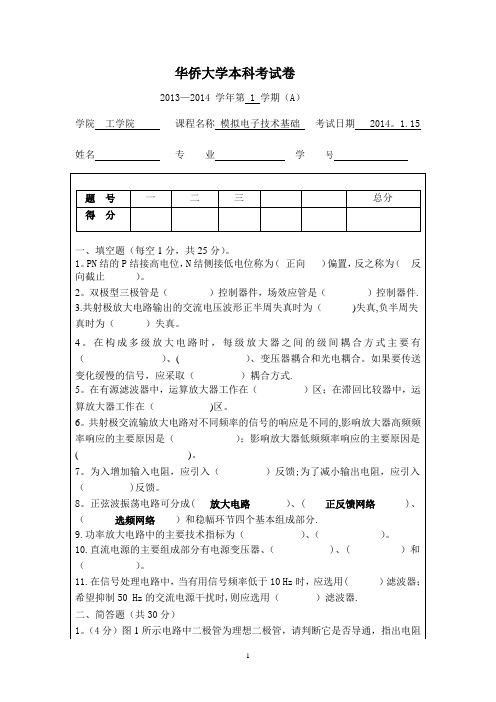

华侨大学本科考试卷2013—2014 学年第 1 学期（A）学院工学院课程名称模拟电子技术基础考试日期 2014。

1.15 姓名专业学号题号一二三总分得分一、填空题（每空1分，共25分）。

1。

PN结的P结接高电位，N结侧接低电位称为（正向）偏置，反之称为（反向截止）。

2。

双极型三极管是（）控制器件，场效应管是（）控制器件.3.共射极放大电路输出的交流电压波形正半周失真时为（)失真,负半周失真时为（）失真。

4。

在构成多级放大电路时，每级放大器之间的级间耦合方式主要有（）、( ）、变压器耦合和光电耦合。

如果要传送变化缓慢的信号，应采取（）耦合方式.5。

在有源滤波器中，运算放大器工作在（）区；在滞回比较器中，运算放大器工作在（)区。

6。

共射极交流输放大电路对不同频率的信号的响应是不同的,影响放大器高频频率响应的主要原因是（）；影响放大器低频频率响应的主要原因是( )。

7。

为入增加输入电阻，应引入（）反馈;为了减小输出电阻，应引入（ )反馈。

8。

正弦波振荡电路可分成( 放大电路）、( 正反馈网络 )、（选频网络）和稳幅环节四个基本组成部分.9.功率放大电路中的主要技术指标为（）、（）。

10.直流电源的主要组成部分有电源变压器、（ )、( ）和（）。

11.在信号处理电路中，当有用信号频率低于10 Hz时，应选用(）滤波器；希望抑制50 Hz的交流电源干扰时,则应选用（）滤波器.二、简答题（共30分）1。

（4分）图1所示电路中二极管为理想二极管，请判断它是否导通，指出电阻的作用并求出u0。

2.(6分)串联型稳压电路如图2所示，稳压管的稳定电压为U Z。

分析电路原理，列电路方程并写出输出电压调节范围的表达式.图 1 图23。

(6分）图3为正弦波振荡器。

问：1)R1、Rf应满足什么条件电路才能能起振?2）D1、D2有何作用？3)写出输出信号频率的表达式。

图 34.(8分）已知图4各电压比较器的电压传输特性如图所示，说出它们各为哪种电压比较器；输入电压为5sinωt (V),画出各电路输出电压的波形(a) (b) （c)图 45。

2012年---2013年第二学期《模拟电子技术》期末考试试卷答案姓 名： 学 号： 专业班级：一、填空题(本题共3小题,每空1分,共10分)⒈ 电路如图所示，设二极管D 为理想二极管，则此时A 、B 之间的电压U AB ＝ 15 伏。

⒉ 一共射放大电路及其输出特性曲线如下图所示。

若静态工作点由Q 1移到Q 2位置，则应调整 R b 电阻，如何调 调小 （调大或调小）。

若静态工作点由Q 2移到Q 3位置，则应调整 R c电阻，如何调调小（调大或调小）。

假设该电路出现非线性失真，调整R b ，使其阻值变大后，失真消失，则此失真为 饱和 失真。

⒊ 小功率的直流稳压电源，一般是由 变压器 、 整流电路 、 滤波电路 、 稳压电路 四部分构成。

⒈ PN 结加正向电压时，空间电荷区将 A 。

A. 变窄B. 基本不变C. 变宽⒉ 设二极管的端电压为U ，则二极管的电流方程是 C 。

A. UI e S B. TU U I eS C. )1e (S －T U U I⒊ 稳压管的稳压区是其工作在 C 。

A. 正向导通 B .反向截止 C .反向击穿⒋ 当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A. 前者反偏、后者也反偏B.前者正偏、后者反偏C. 前者正偏、后者也正偏⒌ 放大电路中三极管的三个电极为U X ＝－8V ，U Y ＝－7.3V ，U Z ＝0V ，如图所示。

则e 、b 、c 三极为 C 。

⒍ 放大器A u ＝100，输入电阻为10KΩ，当引入反馈系数F u ＝0.09的电压串联负反 馈后，电压放大倍数和输入电阻为 B 。

A. A uf ＝9，R id ＝100 KΩB. A uf ＝10，R id ＝100 KΩC. A uf ＝10，R id ＝90 KΩD. A uf ＝9， R id ＝90 KΩ ⒎ 放大器引入电压并联负反馈后可以稳定 B 。

A. 电压放大倍数B. 互阻放大倍数C. 互导放大倍数 D .电流放大倍数 ⒏ 差动放大器如图所示，则其电压放大倍数为 C 。

第1页 共5页一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上）1、晶体管三极管被称为双极型晶体管是因为 。

2、晶体三极管的输出特性可分三个区域，只有当三极管工作在 区时，关系式b I Ic β=才成立。

3、场效应管可分为结型场效应管和 型场效应管两种类型。

4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大电压。

5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应保留其内阻。

6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。

7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。

8、放大电路的直流通路用于研究 。

9、理想运放的两个输入端虚短是指 。

10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。

若输出电压置零后反馈仍然存在则为 。

11、仅存在于放大电路的直流通路中的反馈称为 。

12、通用集成运放电路由输入级、中间级、 和 四部分组成。

13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。

14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应管的 区相类比，而场效应管的可变电阻区则可以和三极管的 相类比。

二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上）min z I 时，稳压二极管 。

A ：稳压效果变差B ：仍能较好稳压，但稳定电压变大C ：反向截止D ：仍能较好稳压，但稳定电压变小2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结反向偏置，则此管的工作状态为 。

A ：饱和状态B ：截止状态C ：放大状态D ：不能确定3、已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中这两只管子两个电极的电流如图1所示。

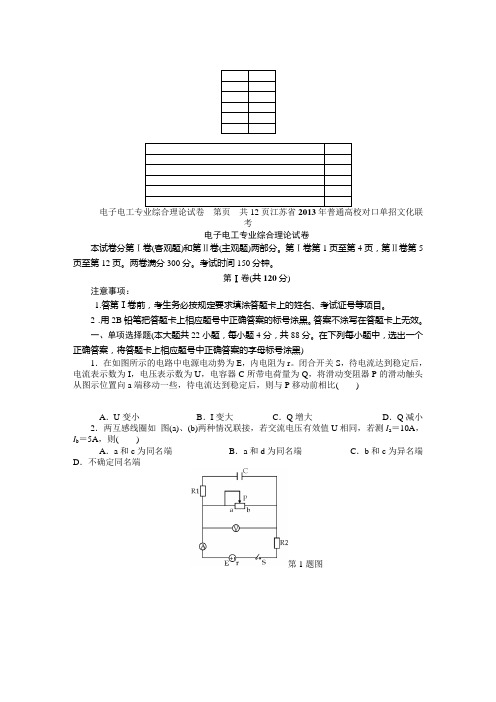

考电子电工专业综合理论试卷本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。

第Ⅰ卷第1页至第4页，第Ⅱ卷第5页至第12页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷(共120分)注意事项：1.答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。

2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、单项选择题(本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑)1．在如图所示的电路中电源电动势为E，内电阻为r。

闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q，将滑动变阻器P的滑动触头从图示位置向a端移动一些，待电流达到稳定后，则与P移动前相比()A．U变小B．I变大C．Q增大D．Q减小2．两互感线圈如图(a)、(b)两种情况联接，若交流电压有效值U相同，若测I a＝10A，I b＝5A，则()A．a和c为同名端B．a和d为同名端C．b和c为异名端D．不确定同名端第1题图第2题图3．一电压U0＝10 V的直流电通过电阻R，在时间t内产生的热量与一交流电流通过R/2时在同一时间内产生的热量相同，则该交流电的最大值为()A．10V B．5V C．52V D．102V 4．一组三角形联结的三相负载，总功率为3000W，当电源某一相线断路和负载的某一相断路时，这组负载所损耗的实际功率分别为()A．3000W3000W B．2000W 3000W C．1500W2000W D．2000W1500W5．如图所示电路，电压表V1的读数为10V，电压表V2的读数为18V，则电压表V的读数约为()A．28V B．35V C．25V D．20.6V6．在图示电路中，原电路处于稳态。

当t＝0时开关S闭合，则电感L两端的u L(0＋)的值为()A．0 V B．50 V C．100 V D．∞第5题图第6题图7．下列各图中____________不能振荡。

2013－2014年度第一学期高三电工电子专业理论期末试卷（满分 300分时间150分钟）一．选择题（本大题共18小题，每小题4分，共88分。

请将唯一正确的答案填涂在答题卡上）1．题1图所示电路中，电阻R的阻值为：。

A．4Ω B．2Ω C．3Ω D．1Ω题1图题2图题3图2．题2图所示电路中，U S=10V，且恒压源U S的功率为0，则恒流源I S的功率为：。

A．0W B．2W C．60W D．－60W3．题3图所示电路中，R1=2R2，C1=2C2，则下列说法中正确的是：。

A．S 闭合瞬间，的指针向负刻度方向偏转B．由于电桥平衡，故S 闭合瞬间，的指针不发生偏转C．S 闭合瞬间，的指针向正刻度方向偏转D．S 闭合，电路达稳态时，的指针停留在负刻度上4．题4图所示电路中，灯泡A与B的规格均为“0.2W，8V w”，电源电压U S=8V，则下列说法中错误的是：。

A．S闭合后，A灯逐渐变暗直至熄灭，B灯逐渐变亮B．S闭合后，B灯的初始功率为0.1WC．S断开后，A灯的初始功率为0.2WD．S断开后，A灯突然变亮，然后逐渐变暗直至熄灭题4图题5图5．在R—L串联正弦交流电路中，下列表达式正确的是( )A．U=UR+UL B．Z=R+XL，C．U2=UR2+UL2 D．S=P+Q6．题5图所示单相交流电路中， A1表读数为0.50A，A2表读数为2.83A，A3表的读数为2.00A，则A表的读数及电路性质为：。

A．3.33A，感性 B．3.33A，容性 C．2.50A，容性 D．2.50A，感性7．题6图所示电路中，能使输出电压u0超前输入电压u i的是：图。

题6图8．题7图（a）所示电路中，稳压管的稳定电压V Z=8V，若用示波器观测到的v O波形如图（b）所示，则说明：。

A．滤波电容断路 B．滤波电容被击穿C．有一只整流管被击穿 D．稳压管接反了题7图9．题8图所示电路中，三极管为理想型的。

欲使三极管饱和，R P ：。

模拟电子技术基础试卷及参考答案试卷三及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
