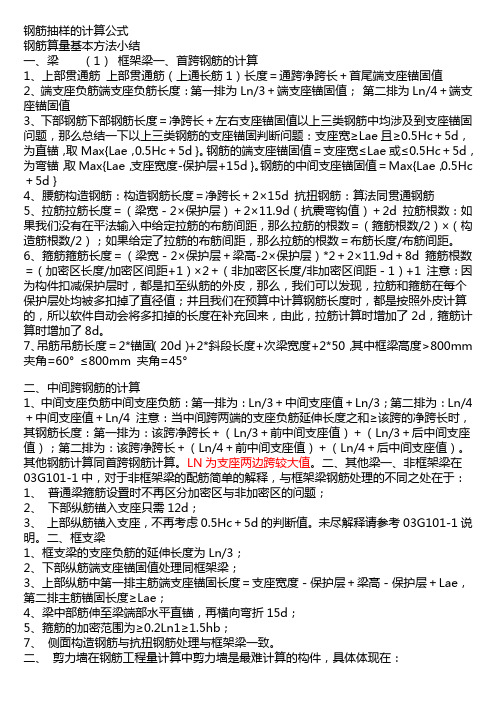

钢筋抽样的计算公式钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc ＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

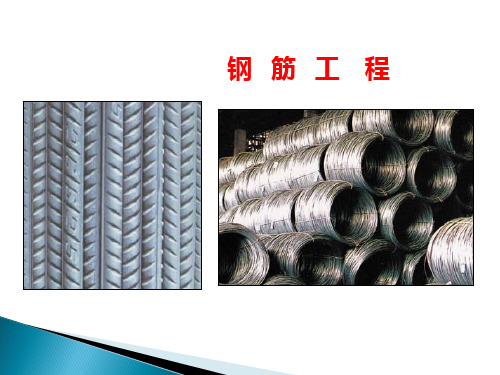

钢筋工程学习培训ppt课件contents•钢筋工程基础知识•钢筋工程施工工艺目录•钢筋工程质量检查与验收•钢筋工程安全施工与防护措施•钢筋工程案例分析与实践操作01钢筋工程基础知识钢筋的种类与规格种类光圆钢筋、带肋钢筋（包括月牙肋和等高肋两类）、刻痕钢丝、钢绞线等。
规格以钢筋的直径（mm）表示，如Φ6、Φ8、Φ10等。
不同种类的钢筋有不同的规格范围。
钢筋在拉伸过程中所能承受的最大拉应力，是评价钢筋质量的重要指标。
抗拉强度屈服点伸长率钢筋在拉伸过程中应力不增加而应变继续增加的现象称为屈服，此时的应力称为屈服点。
钢筋在拉伸断裂后，其标距段的总伸长与原始标距之比，反映了钢筋的塑性性能。
030201加工包括除锈、调直、切断、弯曲成型等工序。
加工设备有钢筋调直机、切断机、弯曲机等。
运输钢筋在运输过程中应注意防止锈蚀和污染，避免弯曲和碰撞。
长距离运输时，应采用专门的运输车辆，并采取必要的固定措施以防止钢筋在运输过程中发生位移或变形。
02钢筋工程施工工艺了解结构形式、构件尺寸、钢筋规格、品种和数量等。
熟悉图纸了解施工场地、道路、水电等条件，确定钢筋加工和堆放场地。
现场勘查根据图纸和现场条件，编制详细的施工方案，包括钢筋加工、运输、绑扎、安装等工艺流程和质量要求。
编制施工方案根据施工方案，准备所需的钢筋、扎丝、垫块等材料，以及钢筋加工机械、运输工具、绑扎工具等。
准备材料和机具施工前的准备工作按照图纸要求，对钢筋进行调直、切断、弯曲等加工，确保尺寸准确、形状规范。
钢筋加工根据设计要求，选择合适的连接方式，如绑扎连接、焊接连接或机械连接，确保连接牢固、质量可靠。
钢筋连接对加工好的钢筋进行质量检查，包括尺寸偏差、形状偏差、表面质量等，确保符合规范要求。
加工质量控制钢筋的加工与连接根据图纸要求，在模板上弹出钢筋的位置线，确保钢筋安装位置准确。
弹线定位在绑扎和安装过程中，随时进行质量检查，发现问题及时处理，确保钢筋工程的质量和安全。
《钢筋部分》说明钢筋图标库说明一级总说明（针对所有图标库文件）一、图标库文件：本软件钢筋图标库文件分为10个，分别为：上海-桩、基础、柱、梁、墙、板、楼梯、零星构件、单根钢筋、XXX用户图标库。
其中XXX用户图标库文件用于存放用户自己制作的图标（根据本软件的图标制作规则制作），当图标库升级时，只升级前九个图标库文件，对XXX用户图标库文件不产生任何影响。
二、用于制作图标的图标（描述）宏语言说明在“关于”菜单项；用于制作图标时调用的单根钢筋已绘制完毕，详细编号参照“上海-单根钢筋”图标库。
三、神机公司将对有电子邮件联系的用户不断提供图标E_mail更新服务，使用户能更快、更好地用上本软件的最新图标库，同时也希望用户将自己制作的图标E_mail给我们，我们会对用户的图标库资料进行整理，并及时地反馈给用户；或者您也可以将一些好的建议提供给我们，有了用户您的支持，我们的图标更新及软件升级服务定能尽善尽美。
四、公共变量定义：标准公共变量定义表中的所有数值都可以根据实际情况自由设置。
●钢筋计算长度分位直径FD：指钢筋按多大直径为分界线来进行断料。
例如当直径大于等于25时，钢筋断料长度为8米，当钢筋直径小于25时为9米，此时FD=25。
●钢筋计算长度C1、C2：参照上一条的情况，C1=8000，C2=9000。
当钢筋临时实际长度大于钢筋计算长度时，软件会自动计算钢筋的接头数和搭接长度，从而得到实际长度；而当您不想让接头出现时（如在做手翻钢筋料单的汇总统计时），您可以将C1、C2的值设为1000000或更大的数值，这样就永远也不会出现接头了。
●抗震情况J：指构件的抗震等级。
当为1、2级抗震时，J=1；当为三、四级抗震或非抗震时，J=2。
●搭接类型DJ：指钢筋的搭接情况。
当为搭接时，DJ=1；当为焊接时，DJ=2。
●搭接倍数K1：指所计算构件的钢筋在搭接时的搭接倍数。
●焊接倍数K2：指所计算构件的钢筋在焊接时的焊接倍数。
学习要点一、算量的基本步骤1、算量的基本步骤第一步：浏览施工图和标准图集做法了解基础形式、深度、土壤类别、开挖方式（按施工方案确定）以及基础、墙体的材料及做法；了解结构设计说明中涉及工程量计算的相关内容；砖混结构要弄清圈梁有几种截面高度，具体分布在墙体的那些部位，圈梁在阳台及门窗洞口处截面有何变化，内外墙圈梁宽度是否一致，以便在计算圈梁体积时，按不同宽度进行分段计算。
第二步：确定工程量计算规则及项目划分编制工程量清单，应严格按照《计价规范》附录中的工程量计算规则计算和划分项目。
第三步：安排工程量计算顺序将有关联的分部分项工程按前后依懒关系有序的排列在一起，然后进行计算，以保持计算流畅，避免错算、漏算和重复计算。
可参考如下计算顺序：①基础工程→②门窗工程→③钢筋混凝土工程→④砌筑工程→⑤楼地面工程→⑥屋面工程→⑦装饰工程→⑧其他工程按顺时针方向计算外墙、地面、天棚；按先横后竖、先上后下、先左后右顺序计算内墙；按轴线编号顺序计算地槽、基础、墙体；按结构构件编号顺序计算钢筋混凝土构件。
房屋建筑工程量速算方法实例详解下载：/2012/2012101.rar2、算量画图的操作说明：四维算量实战工程演练下载：/2012/2012001.rar操作演练实例工程：框架结构算量实例下载：/2012/2012002.rar砖混结构算量实例下载：/2012/2012003.rar云南用户做的实例工程-全聚福花园03栋-4下载：/2012/2012004.rar四维算量-卓越-水印山城别墅群下载：/2012/2012005.rar3、软件计算工程量交叉多少，扣减多少（根据计算规则，按实扣减）画图不分先后（惟一的是先墙，后门窗）“新建工程、选择模板、工程信息、楼层信息、计算规则、轴网、构件属性、绘图、汇总打印”软件是按层来画的，可按“中间层――基础层――顶层”的顺序进行在每层中，可按“柱、梁、板、墙、门窗、内装饰、外装饰（楼地面、墙柱面）、其他零星构件”的顺序进行二、安装算量安装学习资料指引下载：/2012/2012006.rar视频：安装算量基本操作（视频）下载：/2012/2012007.rar安装算量-强电（视频）下载：/2012/2012008.rar以上内容，均为老版本，主要用来学习识别的方法，所用的功能键新版本是对界面及功能按钮的位置作了调整，基本功能差不多。
钢筋算量培训课件钢筋算量培训课件随着建筑行业的发展，钢筋算量成为了建筑工程中不可或缺的一环。
钢筋算量的准确性和高效性对于工程的质量和进度都起着至关重要的作用。
因此，钢筋算量培训课件的编写和使用成为了建筑工程师和相关从业人员必备的技能之一。
一、钢筋算量的重要性钢筋算量是指根据建筑设计图纸中的钢筋图，计算出所需钢筋的数量和规格，并制定出相应的材料采购计划。
准确的钢筋算量可以确保施工过程中所需的钢筋材料供应充足，避免材料短缺或浪费，从而提高工程的施工效率和质量。
二、钢筋算量的基本原则1. 根据设计图纸进行算量：钢筋算量必须依据设计图纸中的钢筋图进行，严格按照设计要求进行算量，确保施工符合设计要求。
2. 考虑结构的安全和经济性：在进行钢筋算量时，需要综合考虑结构的安全性和经济性。
既要满足结构的承载要求，又要尽量减少材料的浪费。
3. 了解钢筋的种类和规格：钢筋种类繁多，规格不一。
在进行算量时，需要了解各种钢筋的特性和规格，选择合适的钢筋进行计算。
4. 确定钢筋的长度和重量：钢筋的长度和重量是进行算量的基本数据。
需要根据实际情况测量和计算出钢筋的长度和重量，以便进行准确的算量。
三、钢筋算量的步骤1. 钢筋图纸的分析：首先需要仔细分析设计图纸中的钢筋图，理解结构的要求和钢筋的布置方式。
对于复杂的结构，可以采用分段分析的方法，逐步进行算量。
2. 钢筋的分类和编号：根据钢筋图纸中的要求，将钢筋进行分类和编号，方便后续的计算和记录。
3. 钢筋的长度和重量的计算：根据实际情况测量和计算出钢筋的长度和重量。
可以根据公式或查阅相关资料进行计算，确保计算结果的准确性。
4. 钢筋的数量计算：根据设计图纸中的要求，计算出每种钢筋的数量。
可以通过乘法或加法等运算进行计算，确保计算结果的准确性。
5. 钢筋的材料采购计划：根据钢筋的数量和规格，制定出相应的材料采购计划。
需要考虑材料的供应周期和价格等因素，确保材料的及时供应和合理采购。
神 机 妙 算 五 维 量 价 软 件 钢 筋 算 量 部 分 培 训 资 料上海神机软件有限公司制作说 明一、本套培训资料参考如下图集制作：03系列图集（以下称老图集）：03G101-1修正版、03G101-2、04G101-3、04G101-4、08G101-5、06G101-6。
11系列图集（以下称新图集）：11G101-1、11G101-2、11G101-3。
二、本套钢筋算量图标为纯表格法图标，使用时可对照工程文件，表格法标准图标文件如下：【标准】01桩库、【标准】02基础、【标准】03柱库、【标准】04墙库、【标准】05梁库、【标准】06板库、【标准】07楼梯、【标准】08零星、【标准】09单根、【标准】10植筋。
三、老图集与新图集在做法上有些不同，对算量稍有影响的并且软件已经处理了的主要地方如下（详细图形对比见相关图集）：针对所有图标文件：1、老图集锚固长度分为受拉钢筋最小锚固长度la和受拉钢筋抗震锚固长度laE，新图集以基本锚固长度lab、labE为基础，通过修正系数计算受拉钢筋锚固长度la和抗震锚固长度laE。
2、受拉钢筋锚固长度，老图集不得小于250mm，新图集不得小于200mm。
【标准】02基础部分：1、老图集基础顶面与嵌固部位详图一起表达没有区分，新图集注明当两者在一起时同老图集做法，当两者不在一起时，基础顶面非连接区为max（Hn/6，Hc，500），嵌固部位上部非连接区为max（Hn/3，Hc，500）。
{老P36新P57、58}2、有地梁时，底板钢筋放置的起步位置不一样，老图集为“板的第一根筋，距基础梁角筋垂直面为1/2板筋间距”，新图集为“板的第一根筋，距基础梁边为1/2板筋间距且不大于75”。
{老P39新P79}3、基础底板U形封边筋，老图集规定弯折=12D，新图集规定弯折≥15D且≥200。
{老P43新P84}【标准】03柱库部分：1、老图集基础顶面与嵌固部位详图一起表达没有区分，新图集注明当两者在一起时同老图集做法，当两者不在一起时，基础顶面非连接区为max（Hn/6，Hc，500），嵌固部位上部非连接区为max（Hn/3，Hc，500）。
{老P36新P57、58}2、墙上柱插筋伸入支座尺寸，老图集为1.6LaE+5d，新图集为1.2laE+150mm。
{老P39新P66}3、框架柱变截面处需要计算插筋时，老图集按1.5laE往下锚固，新图集按1.2laE往下锚固。
{老P38新P65}4、框架柱变截面处，不伸入上层的钢筋打弯时，老图集弯折=此处截面尺寸变化值-保护层+200mm，新图集弯折为12d。
{老P38新P65}【标准】04墙库部分：1、老图集规定一、二级抗震剪力墙竖向主筋搭接连接时要分2次搭接；三、四级抗震或非抗震按一次搭接连接。
新图集规定处于底部加强部位的一、二级抗震剪力墙竖向钢筋搭接连接时要分2次搭接；处于非底部加强部位的一、二级抗震剪力墙按一次搭接连接；三、四级抗震或非抗震按一次搭接连接。
{老P48新P70}2、剪力墙变截面处需要计算插筋时，老图集按1.5laE往下锚固，新图集按1.2laE往下锚固。
{老P48新P70}3、剪力墙变截面处不伸入上层钢筋打弯时，老图集未标注弯折长度，新图集规定12d。
{老P48新P70} {软件中老图集参考新图集做法}4、剪力墙顶层竖向筋老图集为板底增加一个laE，新图集为伸到板顶保护层处打弯12d。
{老P48新P70}{软件中老图集同时满足laE和打弯12d}5、剪力墙端部为暗柱时，墙体水平钢筋老图集弯折15d，新图集弯折10d。
{老P47新P68、69} {软件中，支座A1或B1为负数时，钢筋弯折按10d计算}6、剪力墙拉筋老图集只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋的做法示意图。
{老P19新P16、21}7、剪力墙边缘构件（即暗柱）竖向钢筋搭接连接时老图集按1.2laE计算，新图集按laE计算。
{老P49新P73}8、双洞口连梁中间支座内老图集没有规定要设置箍筋、新图集规定要设置箍筋。
{老P51新P74}9、当设计未注写时，老图集规定连梁侧面构造纵筋同剪力墙水平分布筋，新图集未规定。
{老P51} {新图集可参考老图集做法}【标准】05梁库部分：1、楼层框架梁端部锚固节点，老图集上、下钢筋弯锚节点相同，新图集修改底部钢筋弯锚为“伸至梁上部纵筋弯钩段内侧或柱外侧纵筋内侧”。
{老P54新P79} {软件中按照锚固够时直锚，不够时伸到柱外侧纵筋保护层处加15d弯折的原则计算}2、梁上部贯通筋，老图集没有说明可以用不同直径钢筋连接形成，新图集说明可以用不同直径钢筋连接形成。
{老P54新P79}{老图集可参考新图集做法}3、纯悬挑梁底筋锚固，老图集为12d，新图集为15d。
{老P66新P89}4、悬挑梁第二排钢筋构造，老图集为0.75L，新图集为0.75L加斜弯折。
{老P66新P89}【标准】06板库部分：1、楼层板钢筋放置的起步位置不一样，老图集为“距梁角筋为1/2板筋间距”，新图集为“距梁边为1/2板筋间距”。
{老P25新P92}2、板筋端支座（支座为梁、剪力墙、圈梁）的锚固构造，老图集为总锚固长la，新图集为限定平直段长度加15d弯折。
{老P25新P92}3、板上部非贯通筋（即支座负筋）在板内弯折长度，老图集为板厚h-15，新图集无规定。
{老P25新P92} {软件中新图集参考老图集做法}四、主要“公共变量”参数用法说明：参数名称 变量 数据 参数用法说明采用图集类型 TJLX 1 03G101系列=1；11G101系列=2。
{选择图集后，对各种构件的不同做法软件会自动处理}水平钢筋（定尺长度）分位直径 FD 25 此参数用于设置同一构件中不同直径的水平钢筋定尺长度不一致时。
水平钢筋（D≥FD时）多长算一次接头 C1 9000 当构件中某种水平钢筋D≥FD时，按照该参数来计算接头数（竖向构件一般按照1个接头/层来计算）。
水平钢筋（D＜FD时）多长算一次接头 C2 9000 当构件中某种水平钢筋D＜FD时，按照该参数来计算接头数（竖向构件一般按照1个接头/层来计算）。
水平钢筋（绑扎连接、非绑扎连接）分位直径 SPHD1 16 当构件中水平钢筋D≥SPHD1时采用非绑扎连接，当构件中水平钢筋D＜SPHD1时采用绑扎连接。
水平钢筋非绑扎连接时（焊接连接、机械连接）分位直径 SPHD2 25当构件中水平钢筋有2种以上规格采用非绑扎连接时，若水平钢筋D≥SPHD2时采用机械连接，若水平钢筋D＜SPHD2时采用焊接连接。
水平钢筋（焊接连接）时采用焊接连接的类型 SPLX1 1 压力焊=1；闪光焊=2；单面焊=3；双面焊=4。
水平钢筋（机械连接）时采用机械连接的类型 SPLX2 1 直螺纹=1；锥螺纹=2。
参数名称 变量 数据 参数用法说明竖向钢筋（绑扎连接、非绑扎连接）分位直径 SXHD1 16 当构件中竖向钢筋D≥SXHD1时采用非绑扎连接，当构件中竖向钢筋D＜SXHD1时采用绑扎连接。
竖向钢筋非绑扎连接时（焊接连接、机械连接）分位直径 SXHD2 25当构件中竖向钢筋有2种以上规格采用非绑扎连接时，若竖向钢筋D≥SXHD2时采用机械连接，若竖向钢筋D＜SXHD2时采用焊接连接。
竖向钢筋（焊接连接）时采用焊接连接的类型 SXLX1 1 压力焊=1；闪光焊=2；单面焊=3；双面焊=4。
竖向钢筋（机械连接）时采用机械连接的类型 SXLX2 1 直螺纹=1；锥螺纹=2。
水平钢筋设置应用举例：如地梁中有规格12、16、22、25的通长钢筋，图纸要求22、25的钢筋采用直螺纹连接，16采用闪光焊连接，12采用搭接，应该如何设置？设置如下：SPHD1=16（确定16及以上为非搭接、以下为搭接），SPHD2=22（确定22及以上为机械连接、以下为焊接连接），SPLX1=2（确定焊接连接为闪光焊），SPLX2=1（确定机械连接为直螺纹）。
竖向钢筋设置应用举例：如暗柱中有规格12、16、22、25的主筋，图纸要求25的钢筋采用直螺纹连接，16、22采用闪光焊连接，12采用搭接，应该如何设置？设置如下：SXHD1=16（确定16及以上为非搭接、以下为搭接），SXHD2=25（确定25及以上为机械连接、以下为焊接连接），SXLX1=2（确定焊接连接为闪光焊），SXLX2=1（确定机械连接为直螺纹）。
锚固倍数 M此参数如果不输入，则软件根据构件的抗震等级、砼标号、钢筋规格等参数自动取值（取03G101或11G101的数据）；如果输入了具体数据，则按输入数据为锚固倍数。
03G101锚固倍数（长度）修正系数 03MXS 1当纵向受拉钢筋末端采用机械锚固措施时，修正系数可取0.7；当钢筋在混凝土施工过程中易受扰动（如滑模施工时），修正系数可取1.1。
11G101锚固倍数（长度）修正系数 11MXS 1 带肋钢筋的直径大于25时，修正系数可取1.10；用环氧树脂涂层带肋钢筋时，修正系数可取1.25；施工过程中易受扰动的钢筋，修正系数可取1.10；锚固区保护层厚度不大于3d时，修正系数可取0.80； 锚固区保护层厚度不大于5d时，修正系数可取0.70。
直径≥多少时M再强制乘系数 XSD 25 此参数可处理大规格钢筋锚固、搭接再次需要乘系数的情况。
直径≥XSD时M再强制乘多少系数 DXS 1 大规格钢筋锚固、搭接再次需要乘多少系数。
锚固倍数修正时搭接倍数是否联动 SFLD 0 联动=1；不联动=0。
参数名称 变量 数据 参数用法说明搭接倍数（D＜SPHD1、SXHD1时采用绑扎连接）K1此参数如果不输入，则软件根据构件的搭接长度修正系数自动计算；如果输入了具体数据，则按输入数据为搭接倍数。
焊接倍数（D≥SPHD1、SXHD1且D＜SPHD2、SXHD2时采用焊接）K2 根据工程实际情况输入焊接部分或焊接损耗的长度倍数。
抗震等级（J=1、2、3、4、5） J 1 抗震等级分1～4级，输入5表示非抗震。
（主体结构）砼标号 ZTBH 30 设置主体结构的砼标号（局部不一样时在表格中输入）。
（二次结构）砼标号 CTBH 25 设置二次结构的砼标号（仅限单层构造柱及圈梁图标）。
钢筋根数尾数≥多少时上进为1根 GSSF 0.2 此参数范围为0.001～0.999，为0.5时表示四舍五入。
五、“宏替换变量”参数用法说明参数名称 变量 数据 参数用法说明【标准】02基础独立基础边长≥2.5m时主筋是否缩短 SFCXS10 自动按10%缩短=1；不缩短=0。
条形基础宽度≥2.5m时主筋是否缩短 SFCXS20 自动按10%缩短=1；不缩短=0。
【标准】03柱库柱插筋是否强制到底打弯 ZDWZ 0 输入0表示默认按照04G101-3图集32页构造（一）做法；输入1表示从基础顶面往下一个直锚固（不打弯）；输入2表示柱为剪力墙上柱（会自动区分03和11做法）；输入3表示柱为梁上柱；输入100表示底部强制打弯100；输入N*D表示底部强制打弯N*D（100和N*D时不考虑其他因素）。
