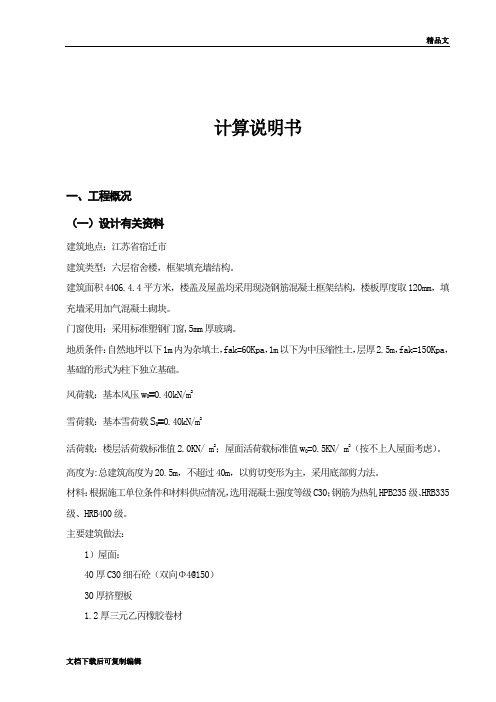

计算说明书一、工程概况（一）设计有关资料建筑地点：江苏省宿迁市建筑类型：六层宿舍楼，框架填充墙结构。

建筑面积4406.4.4平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用加气混凝土砌块。

门窗使用：采用标准塑钢门窗,5mm厚玻璃。

地质条件：自然地坪以下1m内为杂填土，fak=60Kpa，1m以下为中压缩性土，层厚2.5m，fak=150Kpa，基础的形式为柱下独立基础。

风荷载：基本风压w0=0.40kN/m2雪荷载：基本雪荷载S0=0.40kN/m2活荷载：楼层活荷载标准值2.0KN/ m2；屋面活荷载标准值w0=0.5KN/ m2（按不上人屋面考虑）。

高度为:总建筑高度为20.5m，不超过40m，以剪切变形为主，采用底部剪力法。

材料：根据施工单位条件和材料供应情况，选用混凝土强度等级C30；钢筋为热轧HPB235级、HRB335级、HRB400级。

主要建筑做法：1）屋面：40厚C30细石砼（双向Φ4@150）30厚挤塑板1.2厚三元乙丙橡胶卷材20厚1︰2.5水泥砂浆找平层(刷基层处理剂一遍)钢筋砼屋面(3%坡度)2）顶棚：1︰1︰6水泥石灰砂浆打底15厚。

面刮腻子5厚。

喷涂内墙乳胶漆涂料。

3）楼地面：一般做法：地面为8厚600×600防滑耐磨型地板砖。

20厚1︰4干硬性水泥砂浆，面上洒素水泥浆结合层一道。

砼底板或素土夯实。

防水做法：（卫生间、厨房等处适用）5厚防滑地砖300×300。

20厚1︰3水泥砂浆。

聚氨酯防水涂膜1.2厚。

1︰3水泥砂浆找平兼找0.5%坡，最薄处不小于20厚。

砼底板或素土夯实。

4）外墙面：外墙为乳胶漆聚合物水泥基防水涂膜1.0厚。

1︰2.5水泥砂浆打底15厚(掺5%防水剂)。

5）内墙面：一般做法：1︰1︰6水泥石灰砂浆打底15厚。

面刮腻子5厚。

喷涂内墙乳胶漆涂料。

防水做法：（卫生间、厨房等处适用）1︰2.5水泥砂浆打底15厚(掺5%防水剂)纯水泥膏贴200×300瓷砖满贴至天花底6）墙体：本工程框架填充墙为MU5加气混凝土砌块,M5混合砂浆,外墙厚度为240mm,内墙厚度为200mm。

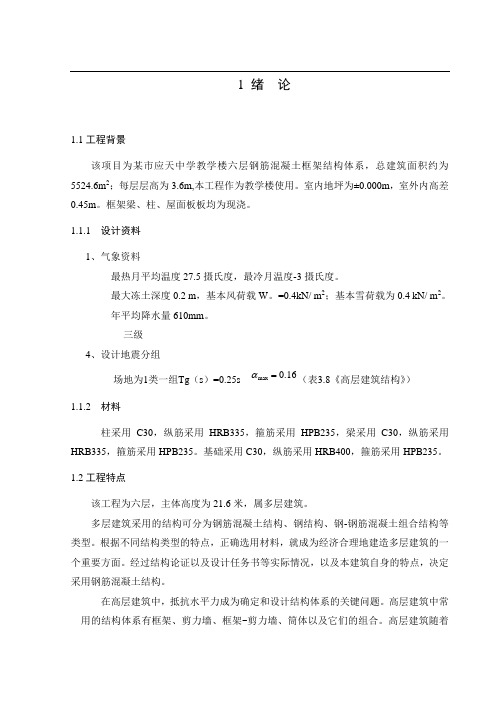

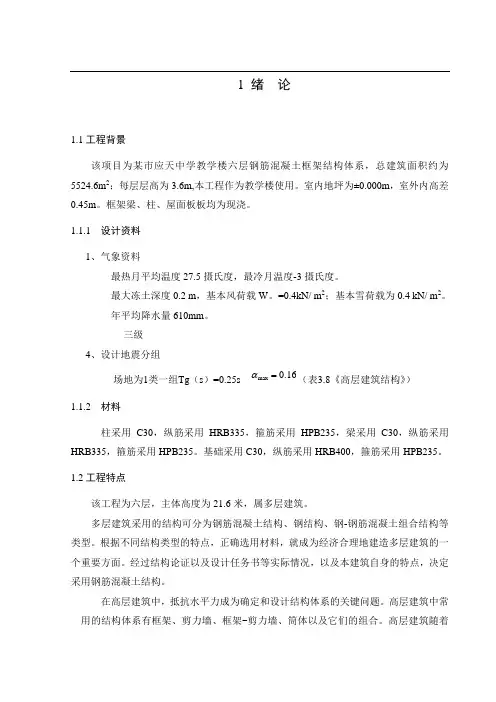

1 绪论1.1工程背景该项目为某市应天中学教学楼六层钢筋混凝土框架结构体系，总建筑面积约为5524.6m2；每层层高为3.6m,本工程作为教学楼使用。

室内地坪为±0.000m，室外内高差0.45m。

框架梁、柱、屋面板板均为现浇。

1.1.1 设计资料1、气象资料最热月平均温度27.5摄氏度，最冷月温度-3摄氏度。

最大冻土深度0.2 m，基本风荷载W。

=0.4kN/ m2；基本雪荷载为0.4 kN/ m2。

年平均降水量610mm。

三级4、设计地震分组场地为1类一组Tg（s）=0.25s max 0.16α=（表3.8《高层建筑结构》）1.1.2 材料柱采用C30，纵筋采用HRB335，箍筋采用HPB235，梁采用C30，纵筋采用HRB335，箍筋采用HPB235。

基础采用C30，纵筋采用HRB400，箍筋采用HPB235。

1.2工程特点该工程为六层，主体高度为21.6米，属多层建筑。

多层建筑采用的结构可分为钢筋混凝土结构、钢结构、钢-钢筋混凝土组合结构等类型。

根据不同结构类型的特点，正确选用材料，就成为经济合理地建造多层建筑的一个重要方面。

经过结构论证以及设计任务书等实际情况，以及本建筑自身的特点，决定采用钢筋混凝土结构。

在高层建筑中，抵抗水平力成为确定和设计结构体系的关键问题。

高层建筑中常用的结构体系有框架、剪力墙、框架-剪力墙、筒体以及它们的组合。

高层建筑随着层数和高度的增加水平作用对高层建筑机构安全的控制作用更加显著，包括地震作用和风荷载，高层建筑的承载能力、抗侧刚度、抗震性能、材料用量和造价高低，与其所采用的机构体系又密切的相关。

不同的结构体系，适用于不同的层数、高度和功能。

框架结构体系是由梁、柱构件通过节点连接构成，既承受竖向荷载，也承受水平荷载的结构体系。

这种体系适用于多层建筑及高度不大的高层建筑。

本建筑采用的是框架机构体系，框架结构的优点是建筑平面布置灵活，框架结构可通过合理的设计，使之具有良好的抗震性能；框架结构构件类型少，易于标准化、定型化；可以采用预制构件，也易于采用定型模板而做成现浇结构，本建筑采用的现浇结构。

某六层框架结构学生宿舍楼设计毕业论文目录第一章绪论 (3)第二章建筑设计说明 (6)第三章结构设计计算 (7)第一节梁、柱截面及柱高的确定 (7)第二节重力荷载计算 (9)一、屋面荷载（不上人） (9)二、楼面荷载 (10)三、卫生间荷载 (10)四、墙体重力荷载 (11)五、梁柱重力荷载 (11)六、女儿墙重力荷载 (11)七、门重力荷载 (12)八、窗重力荷载 (12)九、墙体自重 (12)第四章水平地震力作用下框架结构的力和侧移计算 (18)第一节框架侧移刚度的计算 (18)一、梁的线刚度 (18)二、柱的线刚度 (18)三、柱的侧移刚度 (18)第二节框架自振周期的计算 (19)第三节各质点水平地震作用计算及弹性位移验算 (19)第三节水平地震作用下框架力的计算 (20)第五章竖向荷载作用下的力计算 (25)第一节横向框架计算单元的确定 (25)第二节竖向荷载计算 (25)一、恒载计算 (25)二、活载计算 (27)三、力计算。

(28)第六章横向框架力组合 (33)第七章截面计算 (42)第一节框架梁设计 (42)第二节框架柱设计 (45)一、剪跨比和轴压比验算 (45)二、A柱正截面承载力计算。

(46)三、B柱正截面承载力计算 (48)第三节框架梁柱节点核芯区截面抗震验算 (51)第四节罕遇地震作用下弹塑性变形验算 (53)一、罕遇地震作用下的楼层剪力 (53)二、楼层受剪承载力计算 (53)第五节基础设计 (56)一、已知条件 (56)二、尺寸的确定 (56)三、桩身配筋 (57)四、桩基承载力 (58)五、桩身承载力 (60)第六节板的计算 (61)一、AB跨间板的计算 (61)二、屋面板的计算 (61)三、楼面板的计算 (63)结论 (64)致谢 (66)参考文献 (68)附录：外文文献翻译 (69)第一章绪论现今社会高层建筑得到广泛的应用。

建造高层建筑可以获得更多的建筑面积，这样可以部分解决城市用地紧和地价高涨的问题；建造高层建筑能够提供更多的休闲地面，将这些休闲地面用作绿化和休息场地，有利于美化环境，并带来更充足的日照、采光和通风效果；从城市建设和管理的角度来看，建筑物向高空延伸，可以缩小城市的平面规模等等这些高层建筑的优点使其应用广泛。

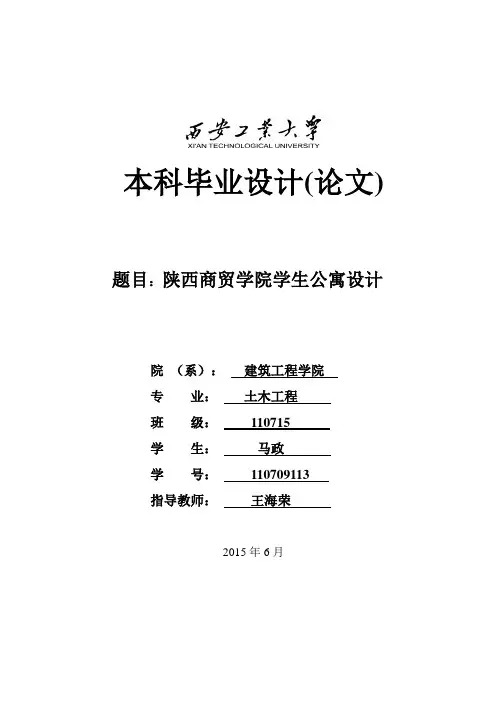

本科毕业设计(论文) 题目：陕西商贸学院学生公寓设计院（系）：建筑工程学院专业：土木工程班级：110715学生：马政学号：*********指导教师：***2015年6月前言毕业设计是学生在校学习的最后一部分内容，是锻炼学生创新能力、综合运用所学知识、分析和解决实际问题的重要环节。

通过毕业设计完善，可以对四年来所学的基本理论和专业知识进行综合的应用，从而加深对专业知识的掌握和理解。

同时对建筑设计和结构设计有整体性和全面性的认识。

在设计过程中，查阅各种资料和建筑规范等，完成本工程的建筑设计，结构选型，结构布置，结构计算及建筑、结构施工图的绘制，进而巩固了对基础知识和专业知识的掌握程度以及综合运用的实际能力。

本毕业设计题目为《陕西商贸学院学生公寓设计》。

在设计本工程的前期，我温习了《混凝土结构设计》、《结构力学》、《房屋建筑学》、《结构抗震设计》等知识，并借阅了《荷载规范》、《抗震规范》、《混凝土设计规范》等相关最新应用规范。

在设计中期，我们运用所学的基本理论和专业知识进行建筑、结构设计并绘制初步的建筑图。

在设计后期，主要进行设计手稿的电脑输入，使我更熟练的掌握了office办公软件。

在绘图时熟练掌握了AutoCAD及天正软件的应用，以上所有这些从不同方面达到了毕业设计的目的与要求。

在完成毕业设计的过程中我得到了王海荣老师耐心的审批和指正，使我能顺利的完成了毕业设计任务，在此表示衷心的感谢。

二零一五年六月十日毕业设计（论文）任务书系（部）建工系专业土木工程班级110715 姓名马政学号1107091131.毕业设计（论文）题目：陕西商贸学院学生公寓设计2.题目背景和意义：本设计为陕西商贸学院学生公寓设计，位于西安桃园路，总建筑面积4000平方米，拟建5层，主体结构为钢筋混凝土框架结构。

本设计的意义主要有以下几个方面：（1）通过本设计，可以使学生对四年来所学的基本理论和专业知识进行综合的应用，加深对专业知识的掌握和理解，同时对建筑设计和结构设计有整体和全面性的认识。

目录第1章设计条件. (1)1.1建筑设计资料 (1)1.1.1工程地质报告摘要 (1)1.1.2 气象条件摘要 (1)1.1.3 活荷载 (1)1.1.4 该地区基本烈度为7度（近震） (1)第2章结构选型及布置 (2)2.1结构布置及计算简图的确定 (2)2.2承重方案选择 (2)2.3梁、柱截面尺寸初估 (2)2.4结构计算简图 (4)第3章荷载计算 (5)3.1恒荷载计算 (5)3.1.1屋面及楼面恒荷载计算 (5)3.1.2．屋面及楼面活荷载计算 (6)3.1.3．梁，柱，墙，门窗重力荷载的计算 (6)3.1.4．荷载等效转化 (9)3.1.5屋面框架节点集中荷载标准值 (10)3.2屋面及楼面活荷载计算 (11)第4章横向框架侧移刚度计算 (12)4.1计算梁、柱的线刚度 (12)4.1.1梁的线刚度计算 (12)4.1.2 柱的线刚度计算 (13)4.2柱的侧移刚度D值的计算 (13)4.2.1框架侧移刚度D值的计算 (13)4.2.2不同层刚度D值的计算 (14)第5章横向水平荷载作用下框架结构的内力和侧移计算 (14)5.1横向风荷载作用下框架结构内力和侧移计算 (14)5.1.1风荷载作用计算 (14)5.1.2风荷载作用下框架结构内力计算 (15)5.2横向地震力荷载作用下框架结构内力和侧移计算 (18)5.2.1基本情况 (18)5.2.2地震力荷载标准值 (19)5.2.3横向自振周期计算 (20)5.2.4横向水平地震作用计算 (21)5.2.5地震力荷载作用下的水平位移验算 (23)5.2.6水平地震作用下框架内力计算 (23)第6章竖向荷载作用下横向框架结构的内力计算 (28)6.1恒荷载作用下的内力计算 (28)6.1.1线刚度计算 (28)6.1.2恒荷载转化 (28)6.1.3分层法计算恒荷载作用下梁端弯矩 (29)6.1.4恒载作用下的剪力计算 (38)6.2活荷载作用下的内力计算 (40)6.2.1活荷载转化 (40)6.2.2分层法计算活荷载作用下梁端弯矩 (40)6.2.3活载作用下的剪力计算 (45)第7章梁、柱的内力组合 (46)7.1梁的内力组合 (46)7.1横梁内力组合 (47)7.2框架柱内力组合 (50)第8章梁、柱的截面设计 (57)8.1框架梁的配筋计算（仅以一层梁为例说明计算过程）： (57)8.1.1正截面受弯承载力计算 (57)8.1.2斜截面受弯承载力计算 (62)8.2柱截面设计 (63)8.2.1已知条件 (63)8.2.2构造要求 (63)8.2.3剪跨比和轴压比验算 (64)8.2.4柱正截面承载力计算 (65)8.2.5柱斜截面承载力计算 (74)8.3节点设计 (78)8.4楼板设计 (78)8.4.1A区格板的计算 (78)第9章基础设计 (81)9.1基础截面计算 (81)9.2地基承载力及基础冲切验算 (82)9.2.1地基承载力验算 (82)9.2.2地基抗冲切验算 (82)9.3基础底板配筋计算 (84)第10章结束语 (85)参考文献 (86)致谢 (88)第1章设计条件1.1建筑设计资料本建筑为襄樊市市区一小区住宅楼。

框架结构宿舍楼毕业设计介绍框架结构宿舍楼是一种新兴的建筑设计理念，旨在为大学生提供高品质的住宿环境。

本文将详细介绍框架结构宿舍楼的设计要求、特点以及实现方法。

设计要求1. 安全性框架结构宿舍楼的首要设计要求是安全性。

建筑必须符合国家相关安全标准，并经过专业机构的验收。

建筑材料和结构必须具有足够的强度和稳定性，能够抵御自然灾害和人为破坏。

2. 舒适性框架结构宿舍楼应提供舒适的居住环境，包括良好的采光、通风和隔音设施。

每个房间都应配备独立卫生间和淋浴设施，以满足学生的基本需求。

3. 空间利用率高由于大学校园土地资源有限，框架结构宿舍楼需要在有限的空间内提供尽可能多的住宿单位。

因此，设计师需要充分考虑空间的利用率，合理划分房间和公共空间。

4. 环保节能框架结构宿舍楼应采用环保节能的建筑材料和技术，以减少对自然资源的消耗。

例如，可以使用可再生能源供电、安装太阳能热水器等。

特点1. 高度灵活性框架结构宿舍楼具有高度灵活性，可以根据实际需求进行改造和扩建。

例如，可以通过增加或减少框架单元来调整宿舍楼的容量。

2. 模块化设计框架结构宿舍楼通常采用模块化设计，即将建筑划分为多个标准化的模块单元。

这种设计使得施工更加简便快速，并且方便后续维护和管理。

3. 节约成本相比传统的混凝土建筑，框架结构宿舍楼具有更低的建设成本。

模块化设计和工厂预制可以降低人工和材料成本，并缩短施工周期。

4. 社交空间为了满足大学生的社交需求，框架结构宿舍楼通常会设置一些公共空间，如学习室、休闲区和厨房。

这些空间可以促进学生之间的互动和交流。

实现方法1. 结构设计框架结构宿舍楼可以采用钢结构或木结构。

钢结构具有高强度和耐久性，适合用于多层建筑。

木结构则更加环保，并且具有良好的隔音效果。

2. 模块化建造模块化建造是框架结构宿舍楼的核心实现方法。

首先，在工厂中预制好标准化的模块单元，然后将其运输到工地进行组装。

这种方法可以提高施工效率，并减少人工错误。

人生最大的幸福，是发现自己爱的人正好也爱着自己。

中文摘要本毕业设计是完成"XXXXX楼"的工程设计包括建筑设计和结构设计建筑设计部分包括建筑方案的设计思路、建筑做法和建筑的平立剖设计结构设计部分包括结构方案设计、结构计算和施工图设计该建筑物结构采用现浇钢筋混凝土框架结构结构方案包括梁柱的选用结构计算包括梁柱板的配筋计算施工图设计包括基础和楼梯的设计结构计算部分应用PKPM系列软件主要用到PMCAD、SATWE、JCCAD、LTCAD模块地震作用及内力计算、地震位移验算采用手工计算分析建筑和结构施工图全部采用AutoCAD及天正系列软件完成关键字：钢筋混凝土结构设计、PKPM软件应用、抗震设计、钢筋混凝土框架结构英文摘要The graduation project is the engineering design of 'The Language and Cultural College Building of Shanxi University'including architectural design and structural design. The architectural design includes the designing idea of the whole projectarchitectural practices and the planelevation and section design of the building. The structural design consists of structural planstructural calculations and construction design. The building takes steel reinforced concrete frame structure. In the process of structure planthe beams' and columns' section are calculated and selected. During the structural calculationthe reinforcement of platesbeams and columns are calculated. In construction designthe design of foundations and stairs are the main two parts. The software PKPM is employed in the structural calculation to analyze the structural effect and the steel distribution of the reinforced concrete. For examplePMCADSATWEJCCADand LTCAD modules are used during the process. Howeverthe force calculation and seismic displacement are checked by hand. And architectural and structural drawings are all completed with AutoCAD and Tangent series.Keyword: structural design of reinforced concrete appliance of PKPM softwareseismic calculationreinforced concrete frame;目录中文摘要I英文摘要II目录III第一章设计要求 - 1 -1.1 毕业设计目的与要求 - 1 -1.2 题目- 1 -1.3 设计资料- 1 -1.4设计任务及要求- 2 -1.5岩土工程勘察结果- 4 -第二章文献综述 - 6 -第三章建筑方案与工程概况- 16 -3.1工程概况- 16 -3.2设计依据- 17 -3.3设计原则- 17 -3.4建筑方案的选择- 17 -3.5建筑功能划分- 17 -3.6技术指标- 18 -3.7建筑防火设计- 18 -3.8水平垂直交通设计- 18 -3.8.1楼梯- 18 -3.8.2电梯- 19 -3.9建筑方案图- 19 -第四章建筑做法说明 - 22 -4.1 散水- 22 -4.2 台阶- 22 -4.3地面做法- 22 -4.3.1卫生间地面（厚度243） - 22 -4.3.2 大报告厅地面做法- 23 -4.3.3其他地面做法- 23 -4.4楼面做法- 23 -4.4.1卫生间及茶水间楼面做法- 23 -4.4.2 小报告厅楼面做法- 24 -4.4.3 其他楼面做法- 24 -4.5 屋面做法- 24 -4.6顶棚做法- 24 -4.7外墙做法：- 25 -4.8内墙做法- 25 -4.8.1卫生间及茶水间内墙做法: - 25 -4.8.2一般墙面做法：- 25 -4.9 踢脚线做法：- 26 -4.10 屋面防水采用改性沥青柔性油毡防水层做法 - 26 -4.11墙体- 26 -4.11.1 墙体防潮 - 26 -4.12 门窗- 26 -第五章结构方案说明 - 29 -5.1柱网布置- 29 -5.2结构形式选择- 29 -5.3楼板形式选择- 29 -5.4材料信息- 29 -5.5各层结构平面布置- 30 -5.6梁柱框架尺寸初步确定- 31 -5.6.1第I部分梁柱尺寸确定- 31 -5.6.2第II部分梁柱尺寸确定- 32 -5.6.3第III部分- 32 -第六章荷载及地震位移验算- 34 -6.1 计算简图- 34 -6.2 第I部分荷载及抗震验算 - 35 -6.2.1建筑物总重力荷载代表值Gi的计算- 35 -6.2.2 刚度和自振周期计算- 40 -6.2.3地震作用计算- 42 -6.3 第II部分- 43 -6.3.1建筑物总重力荷载代表值Gi的计算- 43 -6.3.2 刚度和自振周期计算- 48 -6.3.3地震作用计算- 50 -第七章 PKPM计算过程- 52 -7.1 结构布置及荷载输入- 52 -7.2 楼板施工图生成- 55 -7.3计算- 55 -7.4配筋图和计算过程的显示- 57 -7.5 基础设计- 59 -7.6 楼梯设计- 60 -参考文献- 65 -致谢- 66 -附录- 67 -附1. 结构设计信息- 67 -附2. 结构位移文件- 77 -附3. 楼梯计算书- 82 -第一章设计要求1.1 毕业设计目的与要求毕业设计是大学本科教育的最后一个教学环节它是全面检验大学四年学习效果的一个关键环节通过毕业设计同学可以综合以前所学的各门课程的知识解决实际问题；通过毕业设计同学可以得到工程实践的实际训练；通过毕业设计同学还可以进一步加深对所学理论课程的理解和巩固土木工程专业毕业设计的目的是：1.全面了解建筑工程设计的全过程；2.基本具备进行建筑方案、建筑设计及绘制建筑施工图的能力；3.能熟练、正确进行结构方案、结构设计计算、构造处理及绘制结构施工图的能力；4.培养同学在建筑工程设计过程中的配合意识；5.培养正确、熟练运用规范、手册、各种标准图集及参考书的能力；6.通过实际工程训练建立功能设计、施工、经济全面协调统一的思想；7.通过毕业设计进一步建立结构工程师的责任意识；1.2 题目XXXX学院1.3 设计资料1工程地点及地形图：山西大学校园内地形图附后2工程总建筑面积：6000 M23工程性质：1）建筑性质：学校办公、教学2）建筑组成：教学部分：学术报告厅2间：500 M2和200 M2；教室5间：90 M2办公部分：大办公室5间：90 M2；中办公室20间：45 M2；小办公室40间：20 M2；会议4间：45 M2；图书资料室2间：90 M2其它：卫生间每层2间30 M2 ；值班室、储藏间每层1间：20M2；客货两用电梯2部(1600公斤)3）设计要求与总平面要求合理安排功能分区流线顺畅造型美观大方创造良好的教学、科研建筑形象总平面布置：道路、出入口、停车场、绿化及其它场地 (场地东、北两面建筑至少距边缘5M以上)4）空间组合要求三部分联系需方便同时须有相对的独立性盥洗、厕所等布置时以集中为宜便于管线布置；实验室应有好的采光、通风条件；根据周围环境考虑建筑体型及立面处理；入口广场应保证一定的停车和回车场地创造一个良好的外部空间5）室内外装饰要求主体建筑外墙采用贴面材料室内主要公共空间墙壁用涂料做吊顶采用水磨石地面；实验室内部按要求功能设计其余房间装饰自定所有水房间均为瓷砖墙壁马赛克地面装饰材料的色彩自定6）建筑标准耐火等级二级耐久等级二级丙类建筑4自然条件1）气象资料①基本风压②基本雪压③主导风向：西北风2）工地地质及水文地质资料：见附表3）地震烈度： 8度5施工条件及材料供应1）施工条件：由一级建筑施工单位承建具有多种大型建筑机械混凝土标准构件由预制厂提供2）材料供应：钢材、木材、水泥及砖、石、砂等均自行采购3）水、电均由建设单位保证供应通往工地的道路良好1.4设计任务及要求1.4.1建筑设计任务及要求根据给定的设计资料要求每一个学生单独完成建筑施工图设计具体要求如下：1）按施工图设计深度绘制平、立、剖面建筑施工图以及总平面图2）选择装饰用料及装饰构造做法3）绘制必要的节点构造详图4）编写设计说明书5）列出技术经济指标：①总建筑面积②使用面积③使用面积系数④各项设计指标对于最后完成的设计成果要求做到：方案合理、选材适当、构造正确、图文清晰详尽1.4.2建筑设计图内容1）总平面图1：5002）各层平面图 1：1003）各向立面图 1：1004）楼梯详图 1：505）屋面排水图 1：2006）纵横剖面图 1：1007）墙身剖面及节点详图 1：1008）装饰用料及做法、施工说明9）门窗选型及数量统计1.4.3结构设计任务及要求在满足使用功能及建筑设计的基础上本着"安全适用技术先进经济合理"的原则进行设计1）设计说明①结构类型：钢筋混凝土框架结构②使用荷载及有关要求：按照《建筑结构荷载规范》2）结构设计内容①结构布置与选型②荷载计算③上部主要受力结构设计：变形验算强度设计、抗震构造设计④基础设计计算⑤其他构件设计1. 4.4结构施工图及计算书内容1）屋面结构平面布置图2）楼面结构平面布置图3）基础平面布置及配筋图4）上部主要受力结构配筋图5）其他构件配筋图6）计算书一份1.4.5毕业设计计算书1）文献综述2）外文资料翻译3）建筑设计说明4）结构设计计算书5）参考文献5 岩土工程勘察结果编号土层概况层厚(M)(kPa)地基类型1杂填土不均匀0.80-2粉质粘土稍密均匀1.201103砂质粉土中密均匀2.20190天然基础4粗砂密实均匀6.60250第二章文献综述半刚性端板连接的文献综述摘要：半钢性端板连接在工程中具有广泛的应用但是其精确计算十分繁琐本文旨在总结前人对半刚性连接计算的经验结论并且对半刚性连接的发展现状进行讨论进而得出一系列有价值的结论关键词：钢结构；半刚性连接；加劲肋；端板连接The literature review of semi-rigid connection of endplatesAbstract: The semi-rigid connection of endplates is widely used in engineering. Howeverthe calculation of such connection is extremely sophisticated. The article aims at concluding the former researchers' experiences and discussing the future of semi-rigid connectionso as to offer some useful information.Keywords: Steel structure; semi-rigid connection; stiffening rib; endplate connection1 半刚性连接概况1.1半刚性连接的概念传统的钢框架分析设计都假定梁柱连接是完全刚性的或者是理想铰接的虽然这些假定使分析设计过程大大简化但是当连接的刚性程度处于完全刚性和理想铰接之间的中间状态时这些假定的有效性就值得怀疑了而试验表明实际工程中运用的全部连接形式所具有的刚度都处在完全刚性和理想铰接这两种极端情况之间 [1]欧洲规范Eurocode3规定以连接的初始转动刚度Ki为标准定义：如Ki≥kbEIb/lb 则为刚接；如Ki≤0.5EIb/lb 则为铰接；如0.5EIb/lb≤Ki≤kbEIb/lb则为半刚接美国的容许应力设计规范(AsDAISCl989)中列出的类型3即"半刚性连接"它假定连接可以传递垂直剪力也能够传递部分弯矩美国的荷载抗力系数设计规范(LRFDALSC1999) 在其条文中指定了两种类型的连接．其中部分约束型(PR)包括了半刚性连接要求在分析和设计中必须考虑柔性连接的影响半刚性连接承载性能好构造简单施工快捷质量比较容易得到保证在实际工程中已经得到广泛应用目前常用的半刚性连接的形式主要有：端板连接；腹板单角钢单板连接；腹板双角钢连接；矮端板连接；顶、底角钢连接；腹板带双角钢的顶、底角钢连接；短T型钢连接其中端板连接是刚结构中应用最广泛的连接方式之一端板连接主要应用于钢框架、轻钢门式框架中梁柱连接、梁梁拼接等端板在制造厂与钢梁的翼缘、腹板相焊接然后再现场用螺栓与钢柱翼缘或端板相连接螺栓大多采用高强度螺栓以提高连接承载力及连接刚度根据端板的位置和大小的不同分为两端外伸式一端外伸式齐平式和内缩式等四种其中两端外伸式端板连接承载力刚度最大[2]1.2半刚性连接的特性[8]图2-1如图可知：(1) 所有半刚性连接的特性均处在理想饺接条件（水平轴）和全刚性（竖直轴）条件之间(2) 连接所能传递的最大弯矩(此处称为极限弯矩承载力)在较为柔性的连接中要降低(3)弯矩相同时连接的柔性愈大θ值愈大反之．对于指定的θ值．柔性大的连接在相邻杆之间传递的弯矩就要少些(4)半刚性连接的M-θ关系在全部实际加载范围内一般是非线性的`连接的非线性特性来自多种因素其中一些重要的因素如下：(1)连接组合材料本身不连续(2)连接组合中一些组合件产生局部屈服这是引起连接非线性特性的主要因素(3)连接组合中的孔眼、扣件以及构件之间的承压接触引起应力和应变集中(4)连接附近处梁与柱的翼缘或腹板的局部屈曲(5)在外荷载影响下整体的几何变化1.3半刚性连接的M-Θ关系模型1 线性模型[8][9][10][11](1)单刚度线性模型:采用初始刚度Rki来代表全部加载范围的连接特性当弯矩增加超过连接使用极限后这种模型就不再有效(2)双线模型:能够更好地表达连接特性这种模型在某一转折弯矩处用一条更平坦的线来取代弯矩一转角线的初斜率(3)折线模型:用一组直线段来逼近非线性的M-θ曲线该模型优点：使用方便缺点：不够精确转折点处的刚度突变因此难以用于实践2 多项式模型Frye和Morris[12]建立了多项式模型来计算几种类型连接的特性M-θ关系用以下奇次方的多项式来表达：θ=Cl(KM)1 +C2(KM )3 +C3(KM )5式中．K是取决于连接类型及几何尺寸的标准化参数．ClC2和C3是曲线拟合常数该模型优点：能很好地代表M-θ特性缺点：在于多项式的性质在某一范围内它会达到并通过峰值点用M 一曲线斜率代表的连接刚度就可能在M的某些值处变成负的3 B样条模型Jones[13]等用B样条法对连接试验数据作了曲线拟合在这个模型中将M-θ试验数据分成许多小组．每一组跨越M 的一个小范围然后用三次B样曲线拟合每组数据同时保证交点处各组数据的一阶和二阶导数是连续的该模型优点：能回避负刚度问题并能极好地表示非线性的M-θ特性缺点：在曲线拟合过程中需要大量的数据4 幂函数模型(1)最简单的幂函数模型(二参数模型)[14]其简单的形式如下：θ=aMb式中ab是两个曲线拟合参数其条件是a>0b>0一一般说来二参数模型不能很好地代表连接M-θ特性．如果要求精确的结果就不推荐使用(2)Kishi和Chen[15]幂函数模型θ= M ／Rki/[1-(M/Mu)n]1/n式中Rki是初始连接刚度Mu是连接的极限弯矩承载力n是曲线的形状参数模型特点：三参数模型不如样条模型精确但所需数据大大减少(3)Ang和Morris[16]幂函数模型θ/(θr)0 = KM/(KM)0 /[1+（KM/(KM)0）n-1]模型特点：四参数模型能极好地表达各种连接的非线性M-θ模型5 指数函数模型(1)Lui和Chen[17]多参数指数模型M=ΣCj(1-e-|θr|/2√a)+M0+Kp|θ|式中Mo是曲线拟合的连接弯矩初始值Kp连接应变硬化刚度a是标量系数(用来保证数值稳定)Cj是由线性回归分析求得的曲线拟合常数模型特点：在曲线拟合试验数据方面与三次B样条模型一样好但是如果M-θ曲线上有斜率急剧改变该模型则不能很好地表达出来(2)Kishi和Chen指数模型Kishi和Chen[18]改进了Lui-Chen指数模型使之能够适应M-θ曲线斜率的急剧变化其形式如下M=ΣCj(1-e-|θr|/2√a)+M0+ΣDk(θr-θk)H[θr-θk]式中Ma定义如上式θk是曲线线性部分的起始转角．H[θ]是Heaviside阶梯函数(当θ≥0时为1．当θ<0时为零)Cj和Dk 是由线性回归分析求得的曲线拟合常数模型特点：改进了Lui-Chen指数模型能够适应M-θ曲线斜率的急剧变化6 一种实用计算模型(强化双线性节点模型)丁洁民和沈祖炎[19]提出了一种半刚性节点的实用计算模型在弹性阶段Kf=ko当M =0.8 时Kf= (1／30～ 1／60)ko在结构分析时Kf取值变化的影响甚小因此可统一取Kf= ko/40通过分别取幂函数模型和此强化双线性节点模型对框架进行计算得出由于节点线性化造成的误差在5％以内能满足工程设计的要求7 M-θ曲线的自适应函数法陈林、崔佳和吴惠弼[20]提出了一种具有自适应能力的函数模型其基本思想是首先根据已知试验点确定出一个代表拟合函数的常微分方程通过求解此微分方程便可得到拟合函数的具体形式拟合曲线可表示为M(θ)= C1eλ1θ+C2eλ2θ+? +Cneλnθ模型特点：节点的连接函数模型由具体的试验数据确定使得经选择后的模型具有最佳的逼近效果该方法一来可以克服多项式模型精度较差一阶导数不连续的缺点二来弥补了指数函数取项太多且函数分段表达的不足但是对于各种不同的连接节点都必须找出一个合适的M-θ设计表达式该工作量是巨大的2半刚性连接刚度和内力研究现状2003年王燕李华军厉见芬[6]给出了考虑节点半刚性连接的线性化模型初始刚度的计算公式推导了半刚性连接在荷载作用下的内力计算公式讨论了半刚性连接对框架内力的影响通过分析表明半刚性连接的初始刚度主要与连接件的抗弯刚度、板厚以及螺栓的分布位置有关半刚性连接框架受连接柔性的影响钢框架采用半刚性连接会使横梁的杆端负弯矩减少而跨中正弯矩要相应增加按刚性连接设计不符合实际受力情况其结果将高估由梁端传到柱的负弯矩而低估梁的跨中正弯矩框架的半刚性连接对结构受力性能有明显影响在钢框架分析和设计中应考虑半刚性的影响2.1 端板连接研究现状2006年施刚石永久王元清[4]提出了一种计算钢结构梁柱半刚性端板连接转动变形的方法通过与试验结果比较得到验证该方法不但能够很好地计算端板连接的整体转动变形特性包括初始转动刚度和弯矩转角全过程曲线而且能够较好分析计算其转动变形的各种来源包括节点域剪切变形、螺栓伸长、端板和柱翼缘弯曲变形等从而能够提供弯矩剪切转角和弯矩缝隙转角曲线为准确分析端板连接的细部转动变形特性提供了可靠依据同时也为我国钢结构设计规范关于节点转动变形的具体设计计算方法提供了有益补充2008年施刚石永久王元清[3]运用通用有限元软件ANSYS建立三维有限元模型对8个不同形式、不同构造的钢框架梁柱端板连接进行了非线性有限元分析(FEA)并与相应的试验结果进行了全面对比分析比较结果表明：该文的有限元模型不但能够准确地分析计算各种类型和不同构造的钢框架梁柱端板连接节点的整体受力特性包括承载力、弯矩转角曲线、极限变形状态等还能有效地分析计算节点及其组件的细部受力特性包括高强度螺栓的预拉力端板和柱翼缘之间的接触状态以及节点域、端板、螺栓、端板加劲肋、节点域加劲肋等组件的受力状态为进一步运用该模型对各种形式和构造的端板连接进行全面的有限元参数分析计算提供了正确性依据同时有限元分析还给出了螺栓预拉力引起的接触面预压力分布、荷载作用下接触面的摩擦力分布以及节点的主应力流分布等对于全面和深入理解端板连接节点受力特性非常有意义但是又难于通过试验进行测量的结果2008年翟厚智肖亚明 [5] 提出了钢框架梁柱外伸端板连接节点的半刚性结构力学模型这种模型用已知节点尺寸来预测其 M-φ关系的非线性数学模型模型中的主要参数是节点初始转动刚度和极限承载力文章给出了考虑外伸端板半刚性节点连接的线性化模型初始刚度的计算公式推导了半刚性连接在荷载作用下的内力计算公式讨论了半刚性连接对框架内力的影响2008年王素芳陈以一[7]将节点分为受弯端板、受弯柱翼缘和受剪节点域三类组件分别计算各组件的初始刚度并将其进行组装提出了端板连接节点初始刚度的理论计算方法该方法考虑了端板有加劲肋、无加劲肋两种构造形式考虑了螺栓预拉力对节点刚度的影响考虑了柱翼缘对节点域刚度的贡献通过与试验和有限元结果对比表明该方法具有足够的精度可用于节点刚性的判断最后利用理论方法对按照现行规范设计的端板连接节点刚性进行了初步评价并讨论了端板加劲肋的影响2.2端板连接组合节点研究现状钢-混凝土组合梁与钢柱组成的框架成为组合钢框架在组合钢框架中钢梁和钢筋混凝土楼板之间设置有足够数量的抗剪栓钉形成整体共同工作作用由于混凝土楼板的组合作用不仅节省了钢梁钢材的用量同时混凝土楼板还能有效地抑制钢梁的局部失稳提高构件的延性钢-混凝土组合梁与纯钢梁相比其承载力、刚度提高很多而且可以减小梁高和楼层的结构高度组合梁与钢柱的半刚性连接节点可以成为半刚性连接组合节点[2]2004年何天森李国强[21]分析了平端板连接组合节点在对称弯矩作用下的工作性能对平端板连接组合节点用ANSYS进行了三维有限元分析并用试验结果进行了验证利用有限元分析程序．进行了一系列的参数分析探讨了平端板连接组合节点在单调荷栽作用下的工作性能及其影响因素2007年李国强石文龙肖勇[22]全面介绍了半刚性梁柱组合节点的研究现状和发展趋势包括试验研究、理论分析模型和滞回模型等几个方面指出了需要进一步研究的问题和方向2006年舒兴平张再华[23]在钢一混凝土组合钢框架结构分析中必须了解粱柱组合节点连接的受力性能其中节点承栽力性能是最基本的受力性能利用l欧洲规范3(EC3)与欧洲规范4(EC4)介绍的组件法思想针对已有的端板连接组合节点承栽力分析方法的不足提出了端板连接蛆合节点负弯矩作用下抗弯承栽力的详细计算步骤分析结果与试验蛄果进行了比较验证该方法符合工程设计习惯精确度高方便工程设计2.3螺栓对端板连接的影响2005年施刚石永久王元清李少甫陈宏[24]：通过4个不同构造钢结构梁柱端板连接试件在单调荷载下的破坏试验研究了不同构造端板连接中高强度螺栓的受力特性给出了螺栓拉力一荷载、螺栓弯矩一荷载变化曲线以及螺栓拉力分布状态研究了节点形式、端板加劲肋、节点域柱腹板加劲肋等因素对螺栓受力特性的影响．试验结果表明：受拉区螺栓同时承受拉力和弯矩、端板加劲肋和柱腹板加劲肋对螺栓拉力发展变化和分布状况影响较大；不同的节点计算模型适用于不同的节点构造．2006年楼国彪李国强雷青[25]回顾与总结了钢结构高强度螺栓端板连接在常温及火灾下的性能与设计研究的现状与进展包括连接分类、试验、简化方法承载力与初始抗弯刚度计算、设计方法、有限元分析、以及连接弯矩一转角曲线数学模型化等方面的研究2006年张世杰[26]基于ANSYS软件对门式钢框架采用不同的螺栓直径和角钢厚度的半刚性连接进行了有限元分析分析表明随着角钢厚度增加及螺栓直径增大门式钢框架的滞回曲线面积逐渐增大其抗震性能逐渐提高3加劲肋研究现状加劲肋的作用[27]：(1) 在集中荷载较大处设置加劲肋可将集中荷载逐步均匀地传递到腹板上(2)横向加劲肋的主要作用是抵抗因剪切应力引起的腹板局部失稳；横向加劲肋不应设置在腹板屈曲的两波峰或波谷之间(3)纵向加劲肋的主要作用是抵抗因弯曲正应力导致的腹板局部失稳(4)短加劲肋可提高纵向、横向加劲肋的作用当有较大移动集中荷载时具有减小因局部轮压导致的腹板局部失稳的作用(5)受弯构件(如梁)可以通过加设横向加劲肋来满足高厚比的要求但如果是压弯构件(如柱)需加设纵向加劲肋《建筑结构抗震规范》(GB 5001l一2001)并没有可以通过设置加劲肋控制3.1外伸端板加劲肋的布置对节点刚性的研究现状2008年王素芳陈以一[7] 将节点分为受弯端板、受弯柱翼缘和受剪节点域三类组件分别计算各组件的初始刚度并将其进行组装提出了端板连接节点初始刚度的理论计算方法该方法考虑了端板有加劲肋、无加劲肋两种构造形式考虑了螺栓预拉力对节点刚度的影响考虑了柱翼缘对节点域刚度的贡献通过与试验和有限元结果对比表明该方法具有足够的精度可用于节点刚性的判断最后利用理论方法对按照现行规范设计的端板连接节点刚性进行了初步评价并讨论了端板加劲肋的影响参考文献[1.1] Chen W Lui F M．Stability design of steel flames[M]．Boca Raton：CRC Press．1991．[1.2] 施刚石永久王元清李少甫陈宏.钢结构半刚性端板连接的设计方法与应用[J].工业建筑200333(8)[2]李国强石文龙王静峰.半刚性连接刚框架结构设计[M].北京：工业建筑出版社2009[3] 施刚石永久王元清. 钢框架梁柱端板连接的非线性有限元分析[J].工程力学200812[4] 施刚石永久王元清. 钢结构梁柱半刚性端板连接弯矩-转角全曲线计算方法[J].工程力学200623(5)[5] 翟厚智肖亚明. 外伸端板半刚性节点的初始刚度和内力分析[J].工程与建设.200822(2)[6] 王燕李华军。

毕业设计（论文）题目：九江市修水县住宅楼设计系别材料（建筑）工程系专业名称土木工程学士学位论文原创性声明本人声明，所呈交的论文是本人在导师的指导下独立完成的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含法律意义上已属于他人的任何形式的研究成果,也不包含本人已用于其他学位申请的论文或成果。

对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式表明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：九江市修水县住宅楼摘要：此为九江修水拟建的一个住宅楼工程，按功能将建筑分为六层，建筑面积一共为3021.78平方米，楼房标高为18米。

本工程结构设计采用多层钢筋混凝土框架结构，基本步骤为：结构计算简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。

其中，内力计算考虑以下四种荷载作用，即恒荷载、活荷载、风荷载以及地震作用；柱、板的设计采用弹性理论；梁的设计采用塑性理论；楼梯选用梁式楼梯；基础选用柱下独立基础。

在进行截面抗震设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求。

本设计从建筑到结构是一个较为完整的设计过程，通过毕业设计复习和巩固了以前所学知识，把主要课程联系成一个完整的体系，并运用于设计中；本次毕业设计培养了我进行独立设计的基本能力，为毕业后的工作打下了坚实的基础。

关键词:框架结构；混凝土；建筑设计；结构设计；配筋Xiu Shui Residential buildingAbstract:This engineering for jiujiang xiushui residential building,according to the functions of the building is divided into six, A total construction area of 3021.78 square meters, 18.000 meters for the building elevation.The design of engineering structures using multi-storey reinforced concrete frame structure, the basic steps: the determination of the structure of the calculation diagram; load calculation; internal force analysis; combination of internal forces; beams, reinforced concrete column cross section, board design, the design of the staircases, basic design and structural mapping, such as construction. Among them, the internal force calculation to consider the following four types of loads, namely, Constant load, live load, wind load and seismic action; column, the design uses a flexible plate theory; beam design uses plastic theory; staircase staircase selection plate; the basis of selection of cross section foundation. Seismic design in cross section, following a strong bent weak shear, the weak beam strong column, strong node of the design principles of weak components and structures to meet the requirements.From construction to the design of the structure is a more complete design process, through design review and consolidation of graduates of the previous knowledge, to link the main course into a complete system and application design; The Graduation Project has trained me independent design of the basic ability to work after graduating from a solid foundation.Keywords:frame structure; concrete; architectural design; structure design; reinforcementSignature of Supervisor:毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

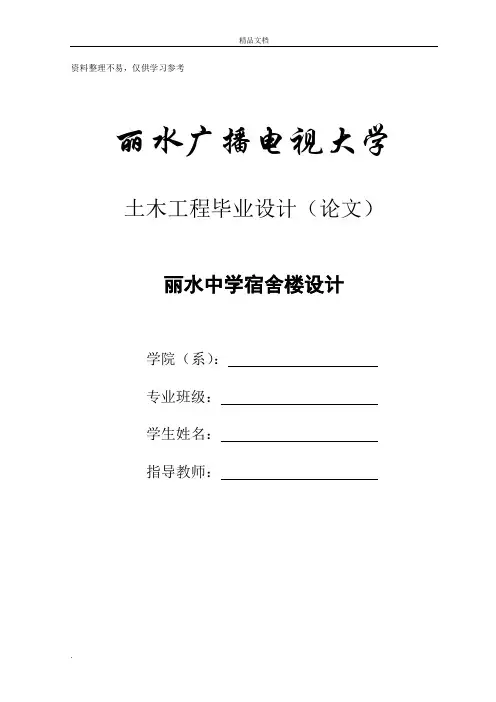

精品文档资料整理不易，仅供学习参考丽水广播电视大学土木工程毕业设计（论文）丽水中学宿舍楼设计学院（系）：专业班级：学生姓名：指导教师：摘要该工程为框架结构，主体为六层，该地区抗震设防烈度为6度，第二分组，场地类别为III类场地。

主导风向为西南，基本风压0.45kN/m，基本雪压0.3 kN/m2。

楼﹑屋盖均采用现浇钢筋混凝土结构。

本设计贯彻“实用、安全、经济、美观”的设计原则。

按照建筑设计规范，认真考虑影响设计的各项因素。

根据结构与建筑的总体与细部的关系。

本设计主要进行了结构方案中横向框架第8轴抗震设计。

在确定框架布局之后，先进行了层间荷载代表值的计算，接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。

接着计算竖向荷载（恒载及活荷载）作用下的结构内力。

是找出最不利的一组或几组内力组合。

选取最安全的结果计算配筋并绘图。

此外还进行了结构方案中的室内楼梯的设计。

完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

对楼板进行了配筋计算，本设计采用桩基础，对基础承台进行了受力和配筋计算。

手工计算完毕后，用结构分析软件PKPM进行了整体框架计算。

设计成果包括计算书和施工图纸两部分.关键词：框架结构抗震设计荷载计算内力计算计算配筋AbstractThe project for the frame structure, main body of six layers the region seismic fortification intensity is 6 degrees, the second group, site category III class site. Dominant wind direction for the southwest the basic wind pressure of 0.45 KN/m, basic snow pressure of 0.3 KN/m2. Floor, roof adopts the cast-in-place reinforced concrete structure.The design and implement "practical, safe, economic, beautiful" design principle. According to the architectural design specification, carefully consider the various factors that affect the design. According to the relationship of structure and building overall with details.This design mainly has carried on the structure scheme of transverse frame shaft 8 seismic in design. In determining the frame layout, has carried on the first floor between load on behalf of value calculation, and then use vertex displacement method from the earthquake cycle, and then press the bottom shear method under horizontal seismic load size, and then calculate the structural internal force under the horizontal load (bending moment, shear force and axial force). Then calculate vertical load (dead load and live load) under the action of internal force of structure. Is to find out the most unfavorable one or several groups of internal force combination. Choose the safest results reinforcement and drawing. In addition, the structure of indoor stair designs. Completed the flat pallet bench board, platform beam component such as the internal force and reinforcement calculation and construction drawings. On the floor reinforcement calculation, this design USES the pile foundation, foundation pile caps for the force and reinforcement calculation.After the manual calculation, using the structure analysis software PKPM calculation has carried on the overall framework.Design results including the calculation and construction drawingsKeywords: frame structure seismic design load calculation of internal force calculation of reinforcement calculation目录摘要 (1)1 设计资料 (1)1.1 工程概况 (1)1.2 建筑设计说明书 (2)1.2.1 设计依据 (2)1.2.2 方案说明 (2)1.2.3 等级说明 (3)1.2.4 建筑设计说明及构造做法 (3)1.3 结构说明书 (6)1.3.1 设计楼面活荷载 (6)1.3.2 楼板 (6)1.3.3 梁、柱 (6)1.3.4 墙体 (6)1.3.5 构造柱 (7)1.3.6 其他 (7)2 结构的选型和布置 (7)2.1 结构选型 (7)2.2 结构布置 (7)2.3 初估梁柱截面尺寸 (8)2.3.1 按大跨度进行计算 (8)2.3.2 柱的截面尺寸 (9)3 框架计算简图及梁柱线刚度 (10)3.1 确定框架计算简图 (10)3.2 框架梁柱的线刚度计算 (10)4 荷载计算 (12)4.1 恒载标准值的计算 (12)4.1.1 屋面 (12)4.1.2 各层楼面 (12)4.1.3 梁自重 (13)4.1.4 柱自重 (13)4.1.5 外纵墙自重 (14)4.1.6 内纵墙自重 (14)4.1.7 内隔墙自重 (15)4.1.8 女儿墙自重 (15)4.1.9 山墙自重 (15)4.2 活荷载标准值计算 (16)4.2.1 屋面和楼面荷载标准值 (16)4.2.2 雪荷载 (16)4.3 竖向荷载下框架受荷总图 (16)4.3.1 在A-B 及C-D轴内 (16)4.3.2 在A-B 轴间框架梁 (16)4.3.3 在B- C轴间框架梁 (18)4.3.4 C-D轴间框架梁同A-B 轴间框架梁 (18)4.3.5 A轴柱纵向集中荷载的计算 (18)4.3.6 B轴柱纵向集中荷载的计算 (19)4.4 风荷载计算 (20)4.5 水平地震作用 (21)4.5.1 重力荷载代表值的计算 (22)4.5.1.1 屋面处重力荷载代表值标准值计算 (22)4.5.1.2其余各层楼面处重力荷载标准值计算 (22)4.5.1.3 底层楼面处重力荷载标准值计算 (23)4.5.1.4 屋面雪荷载标准值计算 (23)4.5.1.5 楼面活荷载标准值计算 (23)4.5.1.6 总重力荷载代表值的计算 (23)4.5.2 框架柱抗侧移刚度和结构基本自震周期计算 (24)5 内力计算 (27)5.1 恒载作用下框架的内力 (27)5.1.1 恒载作用下框架的弯矩计算 (27)5.1.2 恒载作用下框架的梁端剪力和轴力计算 (31)5.2 活载作用下框架的内力 (33)5.3 水平地震作用下框架内力计算 (40)6 内力组合 (44)6.1 梁端截面组合的剪力设计值调整 (47)6.2 框架结构柱的内力组合 (48)7 构件配筋计算 (57)7.1 框架梁截面设计 (57)7.2 框架柱截面设计 (60)7.2.1 柱端弯矩设计值调整 (60)7.2.2 柱端剪力设计值调整 (60)7.2.3 柱配筋计算 (61)7.3 板的截面设计 (65)7.4 楼梯设计 (67)7.4.1 楼梯设计资料 (67)7.5 基础配筋计算 (72)7.5.1 设计资料 (72)7.5.2 确定桩的规格数量及初定承台的尺寸 (73)7.5.3 边柱承台的设计 (74)结论 (78)参考文献 (80)致谢 (81)1 设计资料1.1 工程概况（1） 建设地点：某市市郊（2） 工程名称：某学校学生宿舍楼（3） 工程概况：六层混凝土框架填充墙结构，建筑面积4898.9m 2，楼板及屋盖均采用现浇钢筋混凝土结构，楼板厚度取120mm ，填充墙采用加气混凝土砌块。

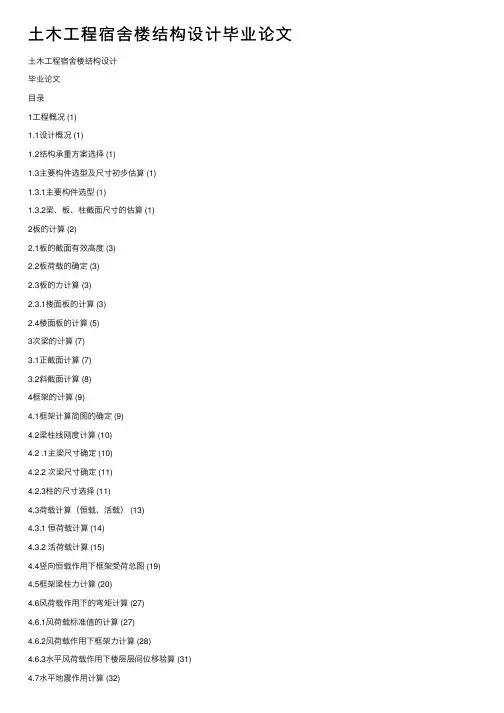

⼟⽊⼯程宿舍楼结构设计毕业论⽂⼟⽊⼯程宿舍楼结构设计毕业论⽂⽬录1⼯程概况 (1)1.1设计概况 (1)1.2结构承重⽅案选择 (1)1.3主要构件选型及尺⼨初步估算 (1)1.3.1主要构件选型 (1)1.3.2梁、板、柱截⾯尺⼨的估算 (1)2板的计算 (2)2.1板的截⾯有效⾼度 (3)2.2板荷载的确定 (3)2.3板的⼒计算 (3)2.3.1楼⾯板的计算 (3)2.4楼⾯板的计算 (5)3次梁的计算 (7)3.1正截⾯计算 (7)3.2斜截⾯计算 (8)4框架的计算 (9)4.1框架计算简图的确定 (9)4.2梁柱线刚度计算 (10)4.2 .1主梁尺⼨确定 (10)4.2.2 次梁尺⼨确定 (11)4.2.3柱的尺⼨选择 (11)4.3荷载计算（恒载、活载） (13)4.3.1 恒荷载计算 (14)4.3.2 活荷载计算 (15)4.4竖向恒载作⽤下框架受荷总图 (19)4.5框架梁柱⼒计算 (20)4.6风荷载作⽤下的弯矩计算 (27)4.6.1风荷载标准值的计算 (27)4.6.2风荷载作⽤下框架⼒计算 (28)4.6.3⽔平风荷载作⽤下楼层层间位移验算 (31)4.7⽔平地震作⽤计算 (32)4.7.1⼒组合及截⾯设计 (35)4.7.2⽔平地震作⽤下框架边柱剪⼒和柱端弯矩标准值 (40)4.8框架柱的⼒组合 (40)4.9框架梁的配筋计算 (42)4.9.1 AB跨正截⾯配筋（正截⾯） (42)4.9.2 BC跨正截⾯配筋（正截⾯） (44)4.9.3主梁斜截⾯配筋（斜截⾯） (46)5楼梯的计算 (47)5.1楼梯设计 (47)5.1.1 梯段板数据 (47)5.1.2 荷载计算 (48)5.1.3 ⼒计算 (49)5.1.4 配筋计算 (49)5.2平台板设计 (50)5.2.1 确定板厚 (50)5.2.2 荷载计算 (50)5.2.3⼒计算 (50)5.2.4配筋计算 (50)5.3 平台梁设计 (51)5.3.1确定梁尺⼨ (51)5.3.2荷载计算 (52)5.3.3⼒计算 (52)5.3.4配筋计算 (52)结论 (54)致谢 (55)参考⽂献 (56)绪论转眼间，⼤学⽣涯即将结束了，⽽⼤学的毕业设计将是我们在⼤学时代的最后⼀次考试和磨练。
