SITRANS LR560雷达物位计选型手册

雷达物位计的运用技巧雷达物位计如何操作微波物位计俗称雷达物位计，雷达是英文Radio Detection and Raging（无线电检测与测距）首字母的缩写词。

雷达物位计是依据时刻行程原理微波物位计俗称雷达物位计，雷达是英文Radio Detection and Raging（无线电检测与测距）首字母的缩写词。

雷达物位计是依据时刻行程原理的丈量外表，雷达波以光速运转，运转时刻能够通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式、杆式探头传导，当脉冲碰到物料外表时反射回来被外表内的接收器，并将距离信号转化成物位信号。

雷达物位计的运用技巧：1、在运用雷达液位计的时分必定要注意丈量规模，超规模作业不只得不到精准的丈量数据，还有可能对雷达液位计形成损害。

对丈量的规模要从光波触碰到的罐底开端核算，假如储蓄罐比较特别，底部呈现凹状，这个时分物位低于核算点，是无法进行丈量的。

2、若介质为低介电常数当其处于低液位时，罐底可见，此时为保证丈量精度，主张将零点方位适当上移。

3、在对低介电常数介质进行丈量的时分，假如它的物位低于液位丈量值，并且罐底可见，想要让丈量值更精准，能够将零点向上调整到高于罐底的方位。

尽管说丈量规模值能够到达天线尖顶端方位，可是这只是志向状态下，现有情况中，需求考虑到粘附影响，所以应当尽量将丈量值固定在距离天线顶端至少100mm方位。

4、对于过溢维护，可定义一段安全距离附加在盲区上。

5、假如丈量的介质处于不断运动中，为了保证丈量的精准性，就主张现场将导波管固定在储蓄罐的底部，然后在中心方位进行固定，在焊接过程中，需求保证导波管内壁的润滑度，为了避开由于凹凸点对导波产生阻拦效果，还需求保证焊接的滑润。

6、雷达液位计随浓度不同，泡沫既能够吸取微波，又能够将其反射，但在必定的条件下是能够进行丈量。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

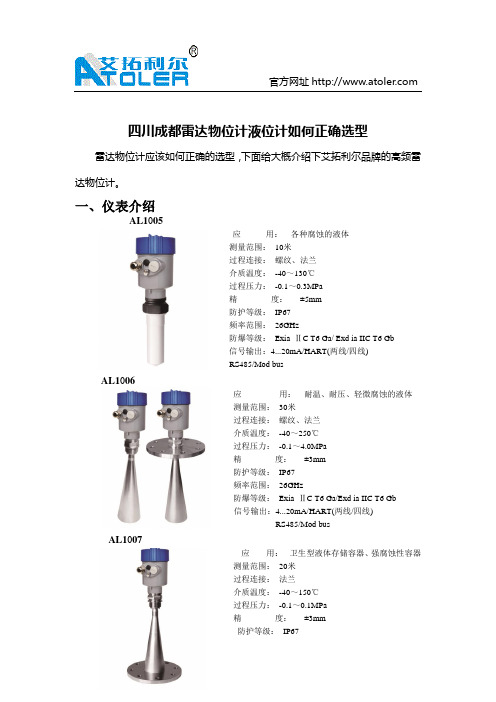

官方网址四川成都雷达物位计液位计如何正确选型雷达物位计应该如何正确的选型，下面给大概介绍下艾拓利尔品牌的高频雷达物位计。

一、仪表介绍AL1005应用：各种腐蚀的液体测量范围：10米过程连接：螺纹、法兰介质温度：-40～130℃过程压力：-0.1～0.3MPa精度：±5mm防护等级：IP67频率范围：26GHz防爆等级：Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb信号输出：4...20mA/HART(两线/四线)RS485/Mod busAL1006应用：耐温、耐压、轻微腐蚀的液体测量范围：30米过程连接：螺纹、法兰介质温度：-40～250℃过程压力：-0.1～4.0MPa精度：±3mm防护等级：IP67频率范围：26GHz防爆等级：Exia ⅡC T6 Ga/Exd ia IIC T6 Gb信号输出：4...20mA/HART(两线/四线)RS485/Mod busAL1007应用：卫生型液体存储容器、强腐蚀性容器测量范围：20米过程连接：法兰介质温度：-40～150℃过程压力：-0.1～0.1MPa精度：±3mm防护等级：IP67官方网址频率范围：26GHz防爆等级：Exia ⅡC T6 Ga/Exd ia IIC T6 Gb信号输出：4...20mA/HART(两线/四线)RS485/Mod busAL1008应用：固体料、强粉尘、易结晶、结露场合测量范围：70米过程连接：万向法兰介质温度：-40～250℃过程压力：-0.1～0.1MPa精度：±15mm防护等级：IP67频率范围：26GHz防爆等级：Exia ⅡC T6 Ga/Exd ia IIC T6 Gb信号输出：4...20mA/HART(两线/四线)RS485/Mod busAL1009应用：固体颗粒、粉料测量范围：液体30米/ 固块20米/ 固粉15米过程连接：螺纹、法兰介质温度：-40～250℃过程压力：-0.1～4.0MPa (平板法兰)-0.1～0.1MPa（万向法兰）精度：±10mm防护等级：IP67频率范围：26GHz防爆等级：Exia ⅡC T6 Ga/Exd ia IIC T6 Gb信号输出：4...20mA/HART(两线/四线)RS485/Mod busAL1010应用：固体料、强粉尘、易结晶、结露场合测量范围：80米过程连接：万向法兰介质温度：-40～250℃过程压力：-0.1～0.1MPa精度：±15mm防护等级：IP67官方网址频率范围：26GHz防爆等级：Exia ⅡC T6 Ga/Exd ia IIC T6 Gb信号输出：4...20mA/HART(两线/四线)RS485/Mod bus仪表选型表AL1005P 标准型（非防爆）I 本安型(Exia IIC T6 Ga)D 本安型+隔爆型(Exd [ia] IIC T6 Gb)F 密封喇叭/ PTFE (-40~130℃)G 螺纹G1½″AN 螺纹1½″NPTA 法兰DN50/PPB 法兰DN80/PPC 法兰DN100/PPA 接管100mmB 特殊定制2 （4~20）mA/24V DC两线制3 （4~20）mA/24V DC/HART两线制4 （4~20）mA/220V AC/四线制L 铝/IP67G 塑料/IP65电缆进线官方网址M M20 x l. 5N ½″NPTA 带X 不带AL1006P 标准型（非防爆）I 本安型(Exia IIC T6 Ga)D 本安型+隔爆型(Exd [ia] IIC T6 Gb)G 螺纹G1½″A/不锈钢304N 螺纹1½″NPT/不锈钢304A 法兰DN50/不锈钢304B 法兰DN80/不锈钢304C 法兰DN100/不锈钢304A 喇叭天线Φ46mm/不锈钢316LB 喇叭天线Φ76mm/不锈钢316LC 喇叭天线Φ96mm/不锈钢316LY 特殊定制V Viton/（-40~150）℃K Kalrez/（-40~250）℃2 （4~20）mA/24V DC两线制3 （4~20）mA/24V DC/HART两线制4 （4~20）mA/220V AC/四线制官方网址L 铝/IP67M M20 x l. 5N ½″NPTA 带X 不带AL1007P 标准型（非防爆）I 本安型(Exia IIC T6 Ga)B 法兰DN80/不锈钢304C 法兰DN100/不锈钢304E 法兰DN150/不锈钢304B 喇叭天线Φ46mm/不锈钢316LC 喇叭天线Φ76mm/不锈钢316L2 （4~20）mA/24V DC两线制3 （4~20）mA/24V DC/HART两线制4 （4~20）mA/220V AC/四线制官方网址L 铝/IP67M M20 x l. 5A 带X 不带AL1008P 标准型（非防爆）I 本安型(Exia IIC T6 Ga)G 螺纹G1½″A/不锈钢304N 螺纹1½″NPT/不锈钢304B 法兰DN80/不锈钢304C 法兰DN100/不锈钢304D 法兰DN125/不锈钢304E 法兰DN150/不锈钢304F 法兰DN200/不锈钢304H 法兰DN250/不锈钢304M 法兰DN80/万向节K 法兰DN100/万向节T 法兰DN125/万向节Z 法兰DN150/万向节W 法兰DN200/万向节V 法兰DN250/万向节B 喇叭天线Φ76mm/不锈钢316L官方网址C 喇叭天线Φ96mm/不锈钢316LD 喇叭天线Φ121mm/不锈钢316LV Viton/（-40~150）℃2 （4~20）mA/24V DC两线制3 （4~20）mA/24V DC/HART两线制4 （4~20）mA/220V AC/四线制L 铝/IP67M M20 x l. 5A 带X 不带AL1007P 标准型（非防爆）I 本安型(Exia IIC T6 Ga)G 螺纹G1½″A/不锈钢304N 螺纹1½″NPT/不锈钢304B 法兰DN80/不锈钢304C 法兰DN100/不锈钢304D 法兰DN125/不锈钢304E 法兰DN150/不锈钢304F 法兰DN200/不锈钢304H 法兰DN250/不锈钢304M 法兰DN80/万向节K 法兰DN100/万向节T 法兰DN125/万向节Z 法兰DN150/万向节W 法兰DN200/万向节V 法兰DN250/万向节Y 特殊定制官方网址B 喇叭天线Φ76mm/不锈钢316LC 喇叭天线Φ96mm/不锈钢316LD 喇叭天线Φ121mm/不锈钢316LV Viton/（-40~150）℃2 （4~20）mA/24V DC两线制3 （4~20）mA/24V DC/HART两线制4 （4~20）mA/220V AC/四线制L 铝/IP67M M20 x l. 5N ½″NPTA 带X 不带AL1010P 标准型（非防爆）I 本安型(Exia IIC T6 Ga)G 螺纹G1½″A/不锈钢304N 螺纹1½″NPT/不锈钢304B 法兰DN80/不锈钢304C 法兰DN100/不锈钢304D 法兰DN125/不锈钢304E 法兰DN150/不锈钢304F 法兰DN200/不锈钢304H 法兰DN250/不锈钢304M 法兰DN80/万向节K 法兰DN100/万向节T 法兰DN125/万向节官方网址 Z 法兰DN150/万向节W 法兰DN200/万向节V 法兰DN250/万向节B 抛物面天线Φ196mm/不锈钢316LV Viton/（-40~150）℃2 （4~20）mA/24V DC两线制3 （4~20）mA/24V DC/HART两线制4 （4~20）mA/220V AC/四线制L 铝/IP67MM20 x l. 5A 带X 不带10、物位计选型参数表客户信息单位：联系人：m 地址：邮编：m 电话：传真：手机：m 邮箱：日期: 年月日许可证□ 本安型（Exia IIB T5）□ 本安型（Exia IIC T6 Ga）□ 标准型（非防爆）□ 本安型+船用许可证（Exia IIC T6 Ga）□ 本安型+隔爆型（Exd [ ia ] IIC T6 Gb）官方网址 罐/容器信息储罐类型：□ 储罐□ 反应罐□ 分离罐□ 船用储罐储罐结构：□罐材质：□压力：m罐尺寸：□罐高度：m □直径： m罐顶：□ 拱顶式□ 平顶式□ 敞口式□ 锥顶式罐底：□ 锥底□ 平底□ 斜坡底□ 弧形底安装：□ 顶部安装□ 侧面安装□ 旁通管安装□ 导波管安装罐顶安装接管（重要信息）接管高度 mm 接管直径 mm测量介质介质名称：□ 液体□ 固体□ 混合介质介质温度：℃介电常数：m挂料：□ 是□ 否搅拌：□ 是□ 否过程连接螺纹：（□ G1½″□ 1½″NPT）法兰（DN= ）法兰（ANSI= ）电源：□ 24V DC 两线制□ 24V DC 四线制□ 220V AC四线制输出：□ 4-20mA □ HART显示：□ 带表头显示编程□ 不带表头显示编程如果您想要了解更多关于成都雷达物位计液位计？成都永浩机电工程技术有限公司就是一个不错的选择！成都永浩机电工程技术有限公司引进德国先进的技术，开发了艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代。

雷达物位计使用说明书目录一、脉冲型雷达物位计测量原理-------------------------------------------------------------------------------------------1 产品简介------------------------------------------------------------------------------------------2 安装指南------------------------------------------------------------------------------------------3 仪表尺寸------------------------------------------------------------------------------------------7测量条件------------------------------------------------------------------------------------------9 编程调试-------------------------------------------------------------------------------------------9 技术参数------------------------------------------------------------------------------------------11 产品选型------------------------------------------------------------------------------------------12二、导波型雷达物位计测量原理-------------------------------------------------------------------------------------------15 产品简介--------------------------------------------------------------------------------------------17 安装指南--------------------------------------------------------------------------------------------18 调试--------------------------------------------------------------------------------------------21 仪表尺寸---------------------------------------------------------------------------------------------22 技术参数--------------------------------------------------------------------------------------------22 产品选型--------------------------------------------------------------------------------------------23一、脉冲型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。

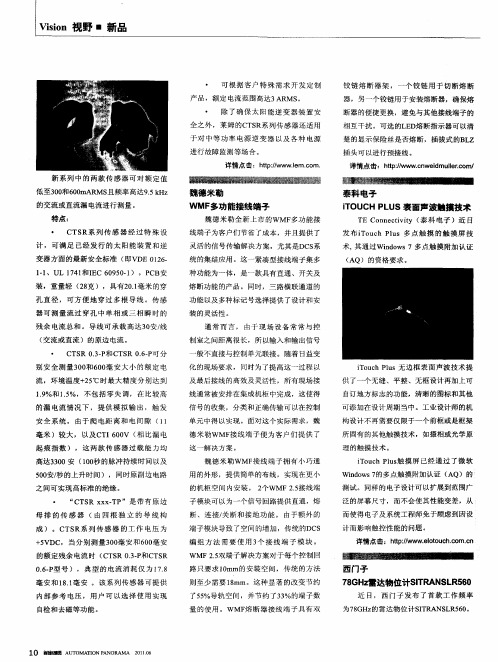

西 门子
毫 安 和 １ ．毫 安 。该 系 列传 感 器 可 提 供 ８１
内部 参 考 电 压 ， 用 户 可 以选 择 使 用 实 现 自检 和 去磁 等功 能 。
７Ｇ ｚ ８ Ｈ 雷达物位计ＳＴ ＡＮ Ｌ ５ ０ ＩＲ Ｓ Ｒ ６
近 日 ，西 门子 发 布 了首 款 工 作 频 率
魏德米勒
泰科 电子
ＷＭＦ 多功能接线端子
魏 德米 勒 全 新 上 市 的ＷＭＦ 功 能接 多
线 端子 为客 户们节 省 了成本 ，并 且提 供 了
ｉＯＵ Ｈ Ｐ Ｕ Ｔ Ｃ Ｌ Ｓ表面声波麓摸技术
Ｔ ｎ ｅ ｔ ｉ （ 科 电子 ）近 日 Ｅ Ｃｏ ｎ ｃｉ ｔ 泰 ｖ ｙ 发 布 ｉ ｏ ｃ ｌ ｓ多 点 触 摸 的触 摸 屏 技 Ｔ ｕ ｈＰ ｕ
线通 常被 安排 在集 成机 柜 中完 成 ，这使 得 信号 的 收集 ，分类 和正确 传输 可 以在控 制
单元 中得 以实现 。面对 这个 实际 需求 ，魏
自订地 方 标志 的功 能，清 晰 的图标 和其他 可添加 在 设计 周期 当中 。工业 设计师 的机
构设 计不 再需 要仅 限于一 个前 框或 是框架
８ ０ １ ６６ Ｈｚ ＳＯＤ Ｉ Ｍ （ 大 支 持 ８ ０ ／ Ｍ ０ Ｍ 最
以在 极 的短 时间 内引 导用户 实现 可靠 、准
确 的料位测 量 ，甚 至不 需要 任何 附加 的微
调。
・
的 电缆 ，堡盟 能够 为食 品领 域 中的位 置检
测 提供 完整 的解 决 方案 。对 于冲 洗 区域 中 的应 用 ， 堡 盟 提 供 对 应 的防 冲 洗 型传 感
“ Ｔ Ｒ Ｘ Ｘ Ｔ ”是 带 有 原 边 Ｃ Ｓ Ｘ ． Ｐ

介绍 特色 特色
25GHz
现场实例
总结
SITRANS LR560
78 GHz超高频雷达物位计 – 4°窄波束角
介绍 特色 特色
78GHz
现场实例
总结
SITRANS LR560
78 GHz超高频率 – 短波长
介绍 特色 特色 现场实例
总结
短波长在倾斜的固体物料表面可产生异常 良好的信号反射，甚至不需要使用瞄准器 – 更少的散射。更少的散射意味着更多的 直接反射和更高的可靠性。 糖和沙子现在可以测量了！
两种型号
介绍 特色 特色 现场实例
标准型 量程 40 m / 100 °C
加强型
量程100 m / 200 °C
总结
SITRANS LR560
78 GHz 超高频雷达物位计 – 小尺寸天线
介绍 特色 特色 现场实例
4° 窄波束角和小尺寸平面天线 小尺寸天线 – 哪里都可以安装 较低频率的雷达需要使用较大尺寸的天线
总结
SITRANS LR560 天线被污染了怎么办?
干燥的，低介电常数的粉沫可以保 证测量
介绍 特色
高介电常数的物料黏附需要加吹扫
现场实例
干净的天线 Dirty dry cement powder
总结
SITRANS LR560
安装即用 – 安装简单
法兰连接选项:
介绍 特色 特色
通用304不锈钢平面法兰
总结
介绍 特色
现场实例 现场实例
SITRANS RD200 SITRANS RD100 SITRANS RANS LR560 最简单、可靠的固体料位测量办法
2线制，78GHz 连续调频波（FMCW）雷达物位计

1）根据认证等级不同，电缆接头和旋塞会随设备提供
如果你想旋转外壳，请使用 2mm 的内六角来松开锁定环的固定螺丝。 1. 从电缆底部剥去外皮约 70mm，从压盖下穿过电线 1）。 2. 按照下图所示连接电线到终端，极性标在端子盒上 3. 按照本地条例把设备接地 4. 拧紧压盖，让其具有良好密封性
HART 连接
2. 把盖子紧紧的按到喇叭上直到盖子内部的隆起部分和喇叭外部的凹槽扣在一起。 3. 用手拧紧用来固定盖子的可调夹钳。 4. 使用螺丝起子或螺母起子来拧紧夹紧螺丝，直到它密不透风。
注意：必须保证没有湿汽可以进入到里面。
接线
电源
警告： 为了可以满足 IEC 61010-1 的安装要求，直流终端将由提供输入和输出间电子隔离的地方
使用手册 2009 年 7 月
尺寸图
注意： ·过程温度和压力性能取决于过程设备标签上的信息。标签上列出的参考图可从我们的网站上 获得/processautomation,，在SITRANS LR260产品页面上，过程连接规格。 ·信号强度随着喇叭尺寸的增加而增加，所以要使用最大的应用尺寸。
通过本地操作快速启动
SITRANS LR260 依照参数设置来进行物位测量，可以通过本地用户界面（LUI）修改设置，本地 用户界面（LUI）包括了一个 LCD 显示器和一个手操器。 快速启动向导提供了一个简单的一步一步的指导，可以帮助你配置用于简单应用中的设备： ·7 步，“通过手操器启动快速启动向导” 请看 26 页 ·4 步，“通过 SIMATIC PDM 启动快速启动向导” 请看 31 页 关于更多的设置，请查看附录 E：101 页上的应用实例；关于全部参数的范围，参考 43 页的参数参考。
空气消耗（流速比外加压力）
空气压力（psi）2) 203） 403）

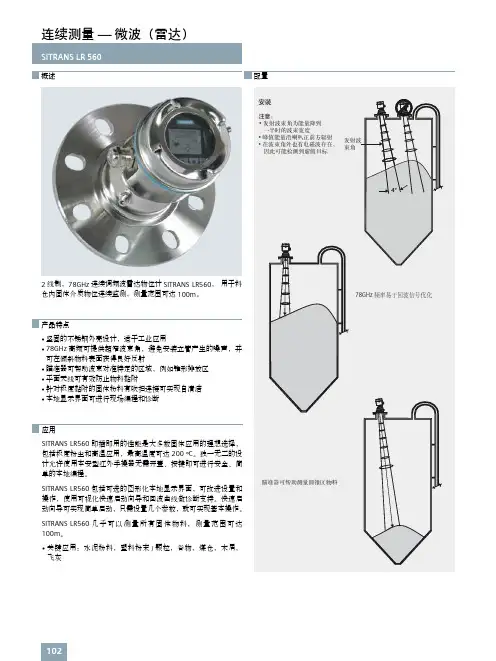

1022线制，78GHz 连续调频波雷达物位计SITRANS LR560， 用于料仓内固体介质物位连续监测，测量范围可达100m。

• 坚固的不锈钢外壳设计，适于工业应用• 78GHz 高频可提供超窄波束角，避免安装立管产生的噪声，并可在倾斜物料表面获得良好反射• 瞄准器可帮助波束对准特定的区域，例如锥形排放区• 平面天线可有效防止物料黏附• 针对极度黏附的固体粉料有吹扫连接可实现自清洁•本地显示界面可进行现场编程和诊断SITRANS LR560即插即用的性能是大多数固体应用的理想选择，包括极度粉尘和高温应用，最高温度可达200 °C 。

独一无二的设计允许使用本安型红外手操器无需开盖、按键即可进行安全、简单的本地编程。

SITRANS LR560包括可选的图形化本地显示界面，可改进设置和操作，使用可视化快速启动向导和回波曲线做诊断支持。

快速启动向导可实现简单启动，只需设置几个参数，就可实现基本操作。

SITRANS LR560几乎可以测量所有固体物料，测量范围可达100m 。

•关键应用：水泥粉料，塑料粉末/颗粒，谷物，煤仓，木屑，飞灰1032）通用法兰符合EN 1092-1（PN16）/ASME B 16.5（150lb ）/JIS 2220（10K ）螺栓孔规格＠HART 是Hart通讯基金会的注册商标。

SITRANS LR560红外手操器和遮阳盖板1041）额定温度最高120°C ，当额定压力选项为1时2）只与认证选项A 一起提供3）只与外壳选项B 一起提供4）只与输出/通讯选项B 和C 一起提供5）只与外壳选项A 一起提供6）只与额定压力选项1一起提供7）只与输出/通讯选项A 一起提供HART 是HART 通讯基金会的注册商标。

C)服从出口规章 AL ：N,ECCN:EAR99D)服从出口规章 AL ：N,ECCN:EAR99H 注意1：只适用于常压，最大0.5bar若有特殊要求请联系naa.smpi@SITRANS LR560SITRANS LR560温度额定曲线图105。

中文SITRANS LR560 (HART) 快速启动手册本手册概述了 SITRANS LR560 (HART 1)) 的基本特性和功能。

强烈建议您使用本手册 的详细版本，以便充分发挥设备的全部潜能。

如需完整手册，请从 SITRANS LR560 的产品主页下载，网址为：/LR560。

印刷版手册可从当地 Siemens Milltronics 代表处获取。

如有关于本手册内容的问题，请直接发送到：Siemens AGSiemens Milltronics Process Instruments 1954 Technology Drive, P .O. Box 4225Peterborough, Ontario, Canada, K9J 7B1电子邮件：techpubs.smpi@MILLTRONICS 是 Siemens Milltronics Process Instruments 的注册商标。

技术支持提供全天候支持。

如需当地 Siemens 自动化办事处的地址、电话号码和传真号码，请访问：/automation/partner ：•单击“联系人”(Contact) 选项卡，选择“服务”(Service)，然后再次单击“服务”(Service) 查找您的产品组“+自动化技术 > +传感器系统 > +过程仪表 > +物位测量 > +连续”(+Automation Technology > +Sensor Systems > +Process Instrumentation > +Level Measurement > +Continuous)。

选择“雷达”(Radar)。

•选择所在国家/地区以及城市/区域。

•在“服务”(Service) 下选择“技术支持”(Technical Support)。

如需在线技术支持，请访问：/automation/support-request•输入设备名称 (SITRANS LR560) 或订货号，然后单击“搜索”(Search)，选择对 应的产品类型。

介绍手册2004.6安全指南：为了确保自己和他人的安全以及保护产品和连接装置，警告注意必须要遵守。

伴随着这些警告注意的警示等级的阐述也必须遵守。

资质人员：这个装置/系统可能只能进行与手册有关的安装和操作。

有资格的人员被授权按照已有的安全实践和标准来安装和操作这个设备。

警告：此产品只有在正确运输、储存、安装、装配、操作及维护的情况下才能正确和安全的工作。

注意：请根据使用说明书使用本产品MILLTRONICS ®是西门子过程仪表公司的一个注册商标。

可通过下列地址联系 SMPI 技术出版部：技术出版物西门子过程仪表公司1954 Technology Drive, P.O. Box 4225 Peterborough, Ontario, Canada, K9J 7B1 Email: techpubs@要查看SMPI 说明手册库，请访问我们的网站：© 西门子过程设备有限公司。

2004版权归西门子过程仪表有限公司所有免责声明装订版和电子版中均有此文档。

我们鼓励用户购买有授权的装订手册或者查看西门子西门子过程仪表有限公司设计和授权的电子版手册。

西门子西门子过程仪表有限公司对装订手册或电子版部分或全部内容的拷贝一律不负任何责任。

虽然我们对手册内容是否与仪表描述一致进行了核对，但仍可能存在变动。

这样我们不能确保完全一致。

手册内容会依序核查并纠正，勘误表登录在后续版本里。

我们欢迎用户提出各种改进建议。

技术数据可能有变动目录安全事项1............................................................................................................1 安全标志记号...............................................................................................................................2 手册...............................................................................................................................................2 应用实例.......................................................................................................................................3 缩写和标识...................................................................................................................................3 SITRANS P R OBE LR ...........................................................................................5 应用...............................................................................................................................................5 SITRANS P ROBE LR 的系统执行...............................................................................................6 编程...............................................................................................................................................6 SITRANS P ROBE LR 许可和认证...............................................................................................6 规格....................................................................................................................8 SITRANS P ROBE LR.....................................................................................................................8 电源...............................................................................................................................................8 性能1............................................................................................................................................8 接口...............................................................................................................................................9 编程器（红外手操器）...............................................................................................................9 机械设计.......................................................................................................................................9 外壳.............................................................................................................................................10 环境.............................................................................................................................................10 过程.............................................................................................................................................10 认证（随设备的型号而改变）.................................................................................................11 安装..................................................................................................................12 安装位置.....................................................................................................................................13 位于安装立管或人孔的盖子上.................................................................................................15 安装介绍.....................................................................................................................................15 SI TR ANS P R O B E L R : 尺寸.......................................................................................................16 接线..................................................................................................................17 电源.............................................................................................................................................17 SITRANS P ROBE LR 的连接..................................................................................................17 操作SI TR ANS P R OBE LR .................................................................................19 运行模式.....................................................................................................................................19 显示.............................................................................................................................................19 编程模式.....................................................................................................................................20 编程.............................................................................................................................................20 显示.............................................................................................................................................20 低温对运行/编程模式的影响....................................................................................................21 编程模式.....................................................................................................................................21 手持编程器.................................................................................................................................22 激活SITRANS P ROBE LR..........................................................................................................23 参数读取. (23)使用的单位或百分比(%) (25)设置步骤（离线） (25)设置说明 (25)附加设置 (31)应用实例 (32)例1储存罐液体树脂液位测量 (32)例2：带有体积测量的水平容器 (34)参数参考 (37)重要提示 (37)读取参数并修改值（主索引） (37)读取次级索引并更改数值 (38)P000锁定 (39)快速启动(P001到P010) (40)体积(P050到P055) (44)锁定(P069) (49)故障保护(P070到P073) (49)电流输出(P201到P215) (50)独立电流设定点(P210和P211) (51)电流输出限定参数(P212和P213) (53)安装记录(P341到P346) (54)量程校准(P652到P655) (55)速度(P700和P701) (57)测量检验参数(P709到P713) (58)通讯(P799) (61)回波处理(P800到P825) (61)算法(P820) (64)TVT(时间变化阙值)调整参数(P831到P839) (65)诊断测试(P900到P924) (68)测量 (69)附录A: 字母排序参数表 (71)附录B:参数表 (74)附录C:HAR T (77)SITRANS P ROBE LR的HART通讯 (77)HART设备描述器(DD) (77)SIMATIC过程设备管理器(PDM): (77)HART C OMMUNICATOR 275: (78)支持HART命令 (81)通用常用的实际命令 (82)设备特殊命令 (82)脉冲模式 (82)附录D：疑难解答 (83)通讯疑难解答 (83)特殊: (83)常见故障代码 (84)运行疑难解答 (87)维护 (90)单元维修和免责声明 (90)附录E:技术参考 (91)运行原理 (91)传感收发器 (91)盲区 (92)回波丢失(LOE) (92)量程延伸 (93)虚假回波抑制 (93)TVT(时间变化阙值)曲线 (93)自动虚假回波抑制 (93)运行/编程 (95)输出 (95)故障安全 (96)化学兼容性 (96)附录F:特殊应用 (98)应用实例:导波管 (98)附录G:危险区域安装 (100)接线细节 (100)本安模式 (100)FM/CSA (101)EU平衡 (101)环路电压及环路阻抗 (102)本安安全隔栅的选择 (102)如何为SITRANS P ROBE LR选择无源栅 (102)PLC输入模块 (103)无源二极管栅 (103)有源栅(可重复栅) (103)危险场合的安装指导 (104)（参考欧洲ATEX导则94/9/EC，附录II，1/0/6） (104)产品铭牌 (106)本安连接图(FM) (107)本安连接图(CSA) (108)iiiiiiv安全事项1对于带有灰色底纹文本的警告和注意事项，要特别加以注意。

雷达物位计选型及实际应用摘要：介绍了雷达物位计的用途、原理，讨论了在实际应用中要按照其要求的不同量程、环境、介质及容器情况，选用适用的型号。

并提出选型、安装和应用中的一些问题。

关键字：雷达物位计、安装、型号选择Abstract: The paper introduces the radar thing location USES, principle, and discussed the application of its requirements according to different range, environment, medium and containers, selection of a suitable model. And put forward the selection, installation and some of the problems in application.Key word: radar thing location；installation；model selection1、引言现代工业生产中大量应用着各种原理的物位计，其中雷达物位计运用先进的雷达技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强等复杂的测量条件下，显示出其优良的性能，在工业生产中发挥着越来越重要的作用。

2、测量原理液位测量即对液体容器内液面相对于参考水平面（一般以容器允许的最低液面或运行中的正常标准液面作为参考水平面）的高度差进行测量，用于指导对容积液面进行的控制、监视及保护，一般环境中的液位测量都是选用差压变送器。

导波雷达物位计是一种“俯视式”时间行程测量系统。

测量从参考点到物料表面的距离。

探头发出高频脉冲传播，当脉冲遇到物料表面时反射回来被仪表内的电子接受器接受，并将距离信号转化成物位信号。

导播雷达物位计可用于各种工况下的水、各类油品、酸碱液、浆料及固体粉料、粒料的物料测量。

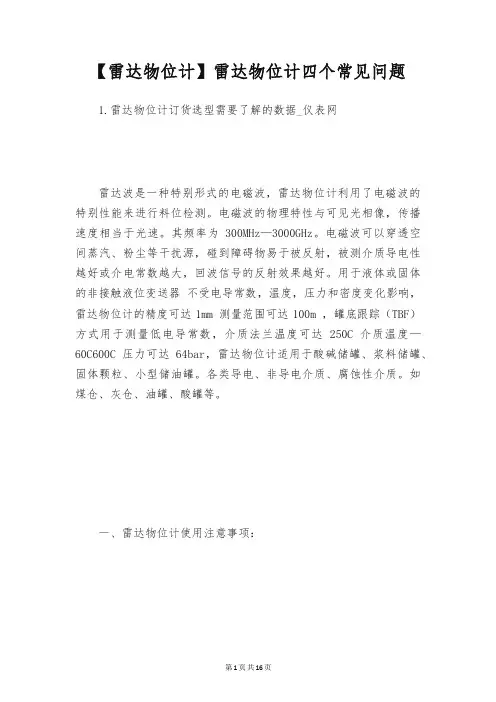

【雷达物位计】雷达物位计四个常见问题1.雷达物位计订货选型需要了解的数据_仪表网雷达波是一种特别形式的电磁波，雷达物位计利用了电磁波的特别性能来进行料位检测。
