E+H雷达物位计的分类和原理

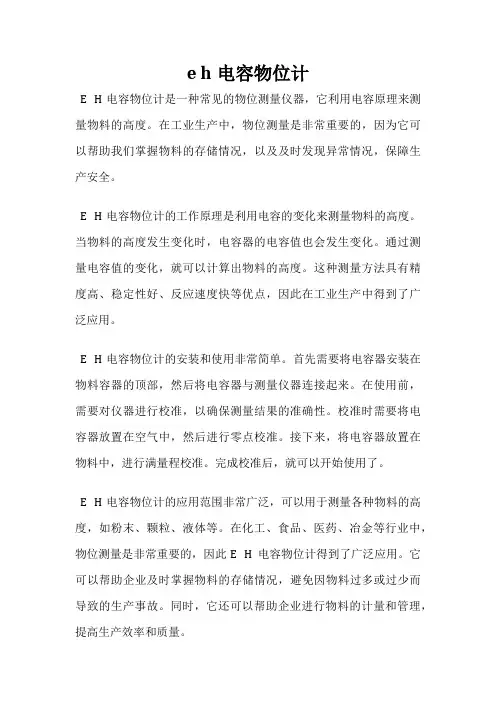

e h电容物位计
E H电容物位计是一种常见的物位测量仪器，它利用电容原理来测量物料的高度。

在工业生产中，物位测量是非常重要的，因为它可以帮助我们掌握物料的存储情况，以及及时发现异常情况，保障生产安全。

E H电容物位计的工作原理是利用电容的变化来测量物料的高度。

当物料的高度发生变化时，电容器的电容值也会发生变化。

通过测量电容值的变化，就可以计算出物料的高度。

这种测量方法具有精度高、稳定性好、反应速度快等优点，因此在工业生产中得到了广泛应用。

E H电容物位计的安装和使用非常简单。

首先需要将电容器安装在物料容器的顶部，然后将电容器与测量仪器连接起来。

在使用前，需要对仪器进行校准，以确保测量结果的准确性。

校准时需要将电容器放置在空气中，然后进行零点校准。

接下来，将电容器放置在物料中，进行满量程校准。

完成校准后，就可以开始使用了。

E H电容物位计的应用范围非常广泛，可以用于测量各种物料的高度，如粉末、颗粒、液体等。

在化工、食品、医药、冶金等行业中，物位测量是非常重要的，因此E H电容物位计得到了广泛应用。

它可以帮助企业及时掌握物料的存储情况，避免因物料过多或过少而导致的生产事故。

同时，它还可以帮助企业进行物料的计量和管理，提高生产效率和质量。

E H电容物位计是一种非常实用的物位测量仪器，它具有精度高、稳定性好、反应速度快等优点，得到了广泛应用。

在工业生产中，物位测量是非常重要的，因此企业应该选择合适的物位测量仪器，以确保生产安全和效率。

雷达料位计eh雷达料位计（Radar Level Gauge），是一种通过雷达技术测量液体或固体料位的仪器。

它广泛应用于石油化工、食品饮料、粮食储运等领域，具有生动、全面和指导意义。

首先，雷达料位计具有生动的特点。

它采用高频脉冲雷达技术，能够准确无误地测量各种液体或固体的料位，无需直接接触物料，因此不受介质性质的限制，避免了遭受腐蚀或粘附的问题。

同时，雷达料位计还能在不同的工作环境下正常工作，如高温、高压、尘埃等恶劣条件，并保持较高的测量精度。

其次，雷达料位计具有全面的应用范围。

不论在石化、食品、制药、水处理还是环保等行业，雷达料位计均能发挥重要作用。

例如在石油化工领域，它可以实时监测石油罐内的液位，帮助操作人员掌握存储量，提前采取补充或转移储存的措施，保证工艺运行的安全和稳定。

在食品饮料行业，雷达料位计可以帮助生产商监测原料和成品的储存量，确保供应链的畅通，避免生产中断或过量库存的问题。

此外，雷达料位计还有很大的指导意义。

它通过非接触式测量原理，提供可靠的数字信号，以反映物料表面与探头之间的距离。

当料位超出设置的上下限时，雷达料位计会发出报警信号，提醒操作人员及时处理。

这样可以有效预防料位过高或过低引发的安全事故，保护人员和设备的安全。

在实际操作中，雷达料位计需要正确安装和调试，根据不同的介质和环境参数设置合理的工作参数。

此外，定期对雷达料位计进行检修和维护，确保其长期稳定和可靠的工作。

同时，对操作人员进行培训，使其能够正确使用和维护雷达料位计，提高工作效率和安全性。

综上所述，雷达料位计是一种具有生动、全面和指导意义的设备。

它的应用范围广泛，能够解决许多行业中的料位监测问题，提高生产效率和安全性。

因此，了解和掌握雷达料位计的原理和使用方法，对于相关行业的工作人员来说具有重要的意义。

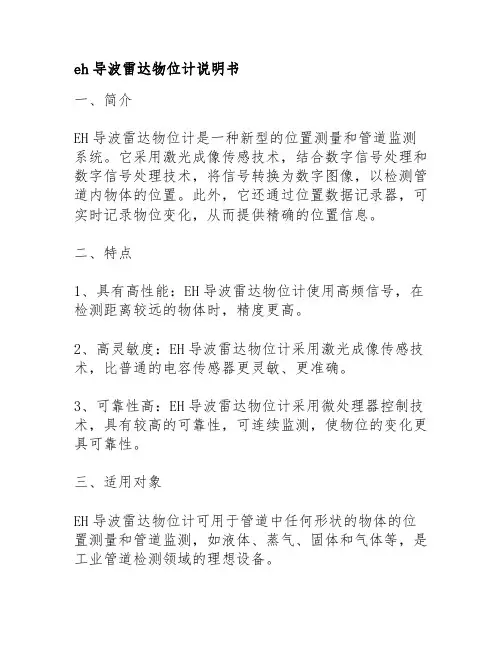

eh导波雷达物位计说明书
一、简介
EH导波雷达物位计是一种新型的位置测量和管道监测系统。

它采用激光成像传感技术，结合数字信号处理和数字信号处理技术，将信号转换为数字图像，以检测管道内物体的位置。

此外，它还通过位置数据记录器，可实时记录物位变化，从而提供精确的位置信息。

二、特点
1、具有高性能：EH导波雷达物位计使用高频信号，在检测距离较远的物体时，精度更高。

2、高灵敏度：EH导波雷达物位计采用激光成像传感技术，比普通的电容传感器更灵敏、更准确。

3、可靠性高：EH导波雷达物位计采用微处理器控制技术，具有较高的可靠性，可连续监测，使物位的变化更具可靠性。

三、适用对象
EH导波雷达物位计可用于管道中任何形状的物体的位置测量和管道监测，如液体、蒸气、固体和气体等，是工业管道检测领域的理想设备。

四、使用方法
1、安装：安装EH导波雷达物位计时，应将传感器安装在物位应测的管道上，再与控制器及显示器等设备连接；
2、调试：对安装完成的EH导波雷达物位计进行调试，以保证其正常工作；
3、监测：通过操作及实时检测，可监测物位变化，从而及时发现异常情况，并予以及时处理；
4、记录：实时记录物位变化，为预防异常状况提供数据支持。

;。

雷达物位计的原理、应用及常见问题摘要：具体介绍了雷达物位计的特点、工作原理，探讨它在选型、安装及故障处理方面一些常见问题，并提出解决方法。

对仪表人员的日常维护提供了可靠保障。

关键词：雷达物位计;工作原理;微波脉冲;问题处理 1 前言河南煤化集团中原大化公司6×104t/a三聚氰胺装置采用意大利欧技公司高压法生产工艺，原设计助滤剂贮槽内OAT助滤剂料浆液位由一台差压变送器测量控制，为防止料浆堵塞，在导压管内吹入干燥仪表空气，由于空气的可压缩性或上游转子流量计引起的故障，造成空气流量和压力难以精确控制，致使料浆液位无法准确测量，料位与稀释泵的联锁经常误动作，严重影响系统的稳定。

为了解决此问题，2002年10月将差压变送器改型为新型智能化的德国E+H公司生产的FMR231型雷达物位计。

通过实践，问题得到了解决。

本文将通过我公司雷达物位计在生产中的成功应用，探讨它在选型、安装及故障处理方面一些常见问题，并提出解决方法。

2 雷达物位计简介雷达物位计是一种非接触式的高精度物位仪表。

它具有测量精确、效率高，无需维修、保养、耐磨损、安装简单等特点。

它不受高温、高压或真空影响，不受介质温度变化及惰性气体的影响，不被粉尘或蒸汽衰减，特别适合高粘度、强腐蚀介质。

雷达物位计发射一种特殊的电磁波，它以光速传播，且传速不受温度、压力、蒸汽等介质特性的影响。

它采用发射-反射-接收方式工作，发射率取决于被测介质的传导率和介电常数二特性。

导电性物料如水、酸等有很好的发射率并且不考虑介电常数的值。

对非导电性物料，反射率取决于介电常数的值，介电常数的值越大，雷达反射得越好。

低介电常数的物料吸收雷达传感器发送的大部分微波，这样反射回到天线的能量就有损失。

一般要求被测物料的介电常数大于4，精密型的可低至2。

[1]雷达式物位计主要由天线、发射和接收装置、信号处理器、操作面板、显示、报警等几部份组成。

有一体型和分体型两种。

雷达物位计是技术先进的智能型仪表，具有HART通讯协议，可通过计算机、手持通讯器进行组态，通过仪表测量和回波曲线来调参数、判断故障。

雷达物位计的原理及适用雷达物位计工作原理随着传感器及软件技术的进展，20世纪90时代末，工业测控开始渐渐使用雷达测距技术。

它抗干扰本领强，测量精准。

雷达的微波技术较早应用于军工，随着微波技术的不断进展，雷达技术已在通信及工业测控中广泛应用。

通过对不同微波频率段的讨论，在工业生产中形成一套有效的雷达测距技术的解决方案。

微波又叫电磁波，频率范围为300MHz300GHz，传播速度为3xlOBm/s，其穿透力强，传播速度不受粉尘、蒸汽影响，衰减也很小，物料的温度、压力、密度几乎不影响其测量的精准性。

工业雷达利用微波的吸取和反射原理，依据被测量介质的介电常数来界定雷达的使用形式，分为不同微波频率段的微波雷达仪表；其中有300MHz一 1.5GHz的导波缆式雷达（接触式）、6GHz 的非接触式雷达及26GHz小角度的高频非接触雷达。

我们在使用时是依据被测介质的物理状态（比如蒸汽、粉尘、吸附、温度、压力、酸碱性）来确定哪种形式的雷达仪表测量有效精准和免维护。

雷达是可以穿透被测介质的，空气的介电常数。

=1，水的。

=4一88,1000C时水。

=55.1，水蒸气。

=1.00785,碳酸钙。

=6.1—9.1，煤（粉末、精细）。

=2一4、因此，微波对被检测介质是有确定要求的。

使用哪种频率段的微波和使用哪种形式测量效果更好是我们需要探究的，同时要除去由于现场实际安装情况给雷达带来不稳定的因素。

雷达仪表是靠检测被测介质反射回波从而检测出液位的高度的。

被检测介质水的介电常数。

为50}80，微波很难被吸取，因此检测的效果是很明显的。

微波的传输速度为光速，因此压力和温度对微波穿射速度的影响特别小；可以疏忽，它是一种很理想的检测工具。

与一般仪器测量不同的特点在吸取塔、己二酸池中，水流比较湍急，简单造成接触式仪表在长期使用中由于磨损而发生故障。

被测介质有确定酸性或碱性，长期浸泡在这种液体中，金属的氧化速度会加快，因此，接触式仪表不适用，应选择非接触仪表。

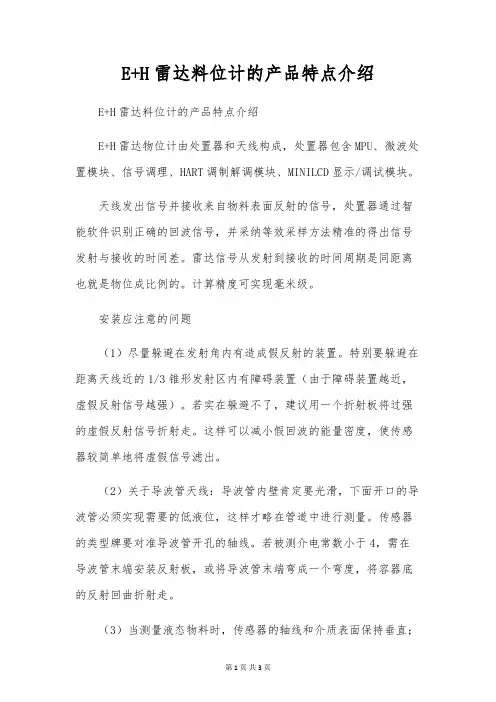

E+H雷达料位计的产品特点介绍E+H雷达料位计的产品特点介绍E+H雷达物位计由处置器和天线构成，处置器包含MPU、微波处置模块、信号调理、HART调制解调模块、MINILCD显示/调试模块。

天线发出信号并接收来自物料表面反射的信号，处置器通过智能软件识别正确的回波信号，并采纳等效采样方法精准的得出信号发射与接收的时间差。

雷达信号从发射到接收的时间周期是同距离也就是物位成比例的。

计算精度可实现毫米级。

安装应注意的问题（1）尽量躲避在发射角内有造成假反射的装置。

特别要躲避在距离天线近的1/3锥形发射区内有障碍装置（由于障碍装置越近，虚假反射信号越强）。

若实在躲避不了，建议用一个折射板将过强的虚假反射信号折射走。

这样可以减小假回波的能量密度，使传感器较简单地将虚假信号滤出。

（2）关于导波管天线：导波管内壁肯定要光滑，下面开口的导波管必须实现需要的低液位，这样才略在管道中进行测量。

传感器的类型牌要对准导波管开孔的轴线。

若被测介电常数小于4，需在导波管末端安装反射板，或将导波管末端弯成一个弯度，将容器底的反射回曲折射走。

（3）当测量液态物料时，传感器的轴线和介质表面保持垂直；当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜肯定的角度。

（4）传感器不要安装在拱形罐的中心处（否则传感器收到的虚假回波会加强），也不能距离罐壁很近安装，安装位置在容器半径的1/2处。

（5）若传感器安装在接管上，天线必须从接管伸出来。

喇叭口天线伸出接管至少10mm。

棒式天线接管长度大100或250mm。

接管直径小250mm。

可以实行加大接管直径的方法，以削减由于接管产生的干扰回波。

（6）要躲避安装在有很强涡流的地方。

如：由于搅拌或很强的化学反应等，建议采纳导波管或旁通管测量。

（7）要躲避进料口，以免产生虚假反射。

E+H雷达物位计的使用与操作使用前的准备与检查确认试运行记录。

运行与检修人员谙习设计图纸，物位计产品说明。

确认物位计设备自身无损伤。

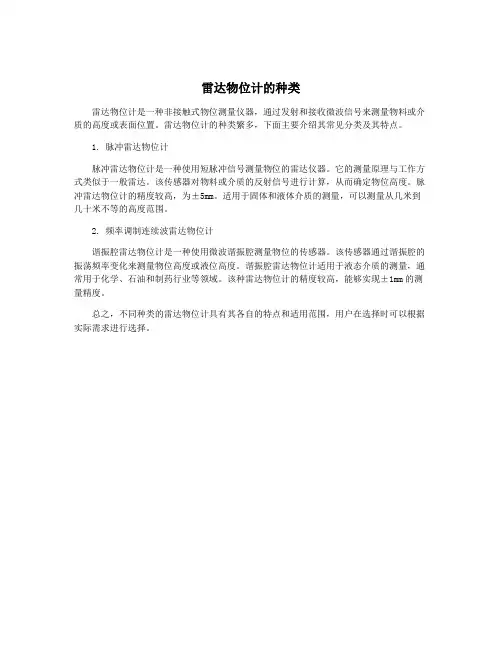

雷达物位计的种类
雷达物位计是一种非接触式物位测量仪器，通过发射和接收微波信号来测量物料或介质的高度或表面位置。

雷达物位计的种类繁多，下面主要介绍其常见分类及其特点。

1. 脉冲雷达物位计
脉冲雷达物位计是一种使用短脉冲信号测量物位的雷达仪器。

它的测量原理与工作方式类似于一般雷达。

该传感器对物料或介质的反射信号进行计算，从而确定物位高度。

脉冲雷达物位计的精度较高，为±5mm。

适用于固体和液体介质的测量，可以测量从几米到几十米不等的高度范围。

2. 频率调制连续波雷达物位计
谐振腔雷达物位计是一种使用微波谐振腔测量物位的传感器。

该传感器通过谐振腔的振荡频率变化来测量物位高度或液位高度。

谐振腔雷达物位计适用于液态介质的测量，通常用于化学、石油和制药行业等领域。

该种雷达物位计的精度较高，能够实现±1mm的测量精度。

总之，不同种类的雷达物位计具有其各自的特点和适用范围，用户在选择时可以根据实际需求进行选择。

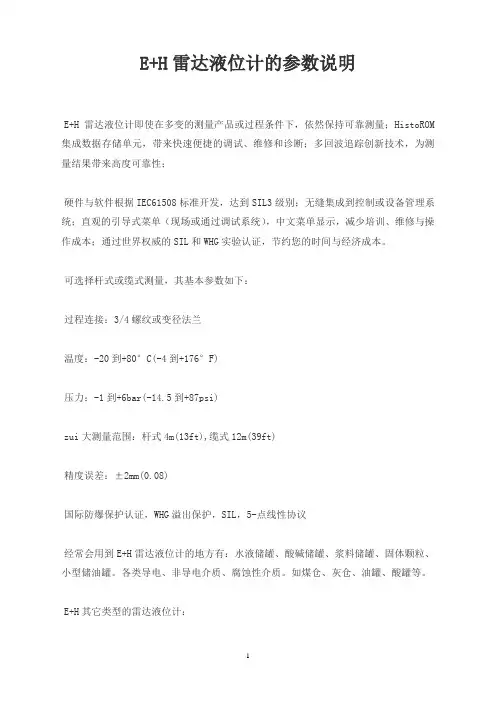

E+H雷达液位计的参数说明E+H雷达液位计即使在多变的测量产品或过程条件下，依然保持可靠测量；HistoROM 集成数据存储单元，带来快速便捷的调试、维修和诊断；多回波追踪创新技术，为测量结果带来高度可靠性；硬件与软件根据IEC61508标准开发，达到SIL3级别；无缝集成到控制或设备管理系统；直观的引导式菜单（现场或通过调试系统），中文菜单显示，减少培训、维修与操作成本；通过世界权威的SIL和WHG实验认证，节约您的时间与经济成本。

可选择杆式或缆式测量，其基本参数如下：过程连接：3/4螺纹或变径法兰温度：-20到+80°C(-4到+176°F)压力：-1到+6bar(-14.5到+87psi)zui大测量范围：杆式4m(13ft),缆式12m(39ft)精度误差：±2mm(0.08)国际防爆保护认证，WHG溢出保护，SIL，5-点线性协议经常会用到E+H雷达液位计的地方有：水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。

各类导电、非导电介质、腐蚀性介质。

如煤仓、灰仓、油罐、酸罐等。

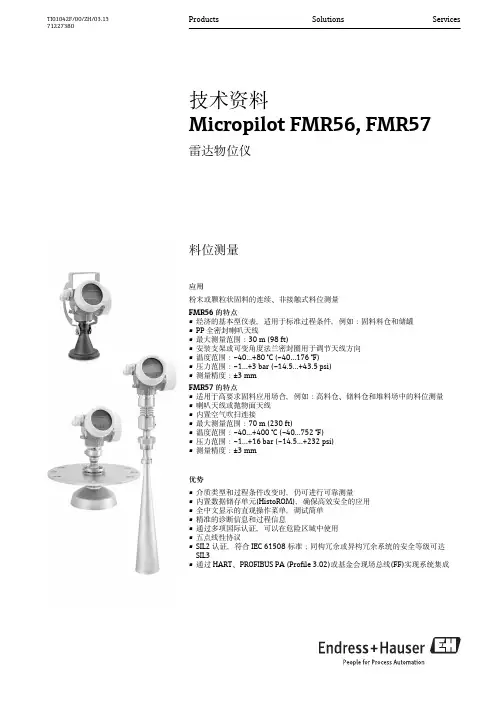

E+H其它类型的雷达液位计：FMR230:喇叭天线,频率为6GHz,特别适用于缓冲罐和过程罐的测量FMR231:杆式天线,频率为6GHz,适用于需要强的化学品适应性的场合FMR240:具备小的喇叭天线（1??)，频率为26GHz,精度为±3mm，特别适用小型容器。

导波管可用于水平或竖直的罐中FMR244:喇叭天线,频率为26GHz,精度为±3mm，抗腐蚀性强FMR245:频率为26GHz,精度为±3mm，抗腐蚀性强易于清理E+H雷达液位计是依据时域反射原理为基础的液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播；当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

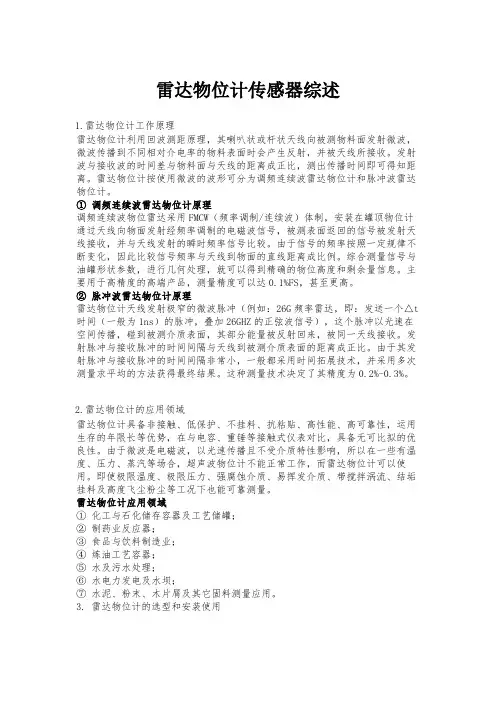

雷达物位计传感器综述1.雷达物位计工作原理雷达物位计利用回波测距原理，其喇叭状或杆状天线向被测物料面发射微波，微波传播到不同相对介电率的物料表面时会产生反射，并被天线所接收。

发射波与接收波的时间差与物料面与天线的距离成正比，测出传播时间即可得知距离。

雷达物位计按使用微波的波形可分为调频连续波雷达物位计和脉冲波雷达物位计。

① 调频连续波雷达物位计原理调频连续波物位雷达采用FMCW（频率调制/连续波）体制，安装在罐顶物位计通过天线向物面发射经频率调制的电磁波信号，被测表面返回的信号被发射天线接收，并与天线发射的瞬时频率信号比较。

由于信号的频率按照一定规律不断变化，因此比较信号频率与天线到物面的直线距离成比例。

综合测量信号与油罐形状参数，进行几何处理，就可以得到精确的物位高度和剩余量信息。

主要用于高精度的高端产品，测量精度可以达0.1%FS，甚至更高。

② 脉冲波雷达物位计原理雷达物位计天线发射极窄的微波脉冲（例如：26G频率雷达，即：发送一个△t 时间（一般为1ns）的脉冲，叠加26GHZ的正弦波信号），这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一天线接收。

发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

由于其发射脉冲与接收脉冲的时间间隔非常小，一般都采用时间拓展技术，并采用多次测量求平均的方法获得最终结果。

这种测量技术决定了其精度为0.2%-0.3%。

2.雷达物位计的应用领域雷达物位计具备非接触、低保护、不挂料、抗粘贴、高性能、高可靠性，运用生存的年限长等优势，在与电容、重锤等接触式仪表对比，具备无可比拟的优良性。

由于微波是电磁波，以光速传播且不受介质特性影响，所以在一些有温度、压力、蒸汽等场合，超声波物位计不能正常工作，而雷达物位计可以使用。

即使极限温度、极限压力、强腐蚀介质、易挥发介质、带搅拌涡流、结垢挂料及高度飞尘粉尘等工况下也能可靠测量。

雷达物位计应用领域① 化工与石化储存容器及工艺储罐；② 制药业反应器；③ 食品与饮料制造业；④ 炼油工艺容器；⑤ 水及污水处理；⑥ 水电力发电及水坝；⑦ 水泥、粉末、木片屑及其它固料测量应用。

e+h导波雷达液位计说明书摘要：1.e+h 导波雷达液位计概述2.e+h 导波雷达液位计的工作原理3.e+h 导波雷达液位计的特点4.e+h 导波雷达液位计的应用领域5.e+h 导波雷达液位计的安装与维护正文：一、e+h 导波雷达液位计概述e+h 导波雷达液位计是一种采用导波雷达技术来测量液体或固体物位的仪表。

它通过发射能量波（一般为脉冲信号），并接收反射的能量波来测量物位高度。

e+h 导波雷达液位计具有高精度、高可靠性、易于安装和维护等特点，广泛应用于各种工业领域。

二、e+h 导波雷达液位计的工作原理e+h 导波雷达液位计的工作原理如下：1.发射装置发射能量波，能量波在波导管中传输。

2.能量波遇到障碍物（如液体表面）后反射，反射的能量波由波导管传输至接收装置。

3.接收装置接收反射信号，并根据测量能量波运动过程的时间差来确定物位变化情况。

三、e+h 导波雷达液位计的特点1.高精度：e+h 导波雷达液位计具有较高的测量精度，能够满足各种工业场合的要求。

2.高可靠性：采用先进的导波雷达技术，具有出色的抗干扰能力和较长的使用寿命。

3.较强的适应性：适用于各种液体、固体物位的测量，可广泛应用于不同场合。

4.易于安装和维护：e+h 导波雷达液位计结构简单，安装方便，且维护成本较低。

四、e+h 导波雷达液位计的应用领域e+h 导波雷达液位计广泛应用于以下领域：1.工业生产过程：如高贮仓、高煤仓或堆场等测量场合。

2.石油、化工、冶金等行业：用于测量各种液体、固体物位。

3.环保领域：如水位监测、污水处理等。

五、e+h 导波雷达液位计的安装与维护1.安装：选择合适的安装位置，保证能量波能顺利传输到接收装置，并避免安装在有较强干扰的环境中。

2.维护：定期检查导波雷达液位计的运行状况，发现问题及时处理。

雷达物位计工作原理雷达作为一种高科技测距仪器，不仅在军事领域得到广泛应用，近年来也在民用领域发挥着越来越重要的作用。

雷达物位计作为其中的一种应用，是利用雷达原理进行物位测量的一种智能检测设备。

下面，就让我们来详细了解一下雷达物位计的工作原理。

1. 雷达物位计的结构组成雷达物位计包括以下几个部分：天线、发射器、接收器、处理器、显示器等。

其中，天线是用于发射和接收信号的装置，发射器用于发射电磁波，接收器用于接收电磁波，处理器用于处理接收信号，显示器则用于显示测量结果。

2. 发射器与接收器的工作原理雷达物位计采用的电磁波是一种高频电波，具有较好的穿透力和反射能力，因此可用于物位测量。

发射器会向被测物体发送一束电磁波，电磁波在穿过被测物体时，会受到散射和反射。

反射的电磁波通过天线被接收器接收下来，接收器将电磁波转化为电信号，再传递给处理器。

3. 处理器的工作原理处理器会分析接收到的信号，并计算信号的飞行时间和路径，最终根据信号的反射强度计算出被测物体的物位高度。

处理器的计算过程非常复杂，一般采用计算机控制系统来进行。

在实际测量中，处理器会根据设定的测量参数对信号进行处理和调整，以达到更好的测量效果。

4. 显示器的工作原理处理器计算出物位高度后，会将结果传给显示器，显示器会在屏幕上显示测量结果。

一般来说，显示器能够显示物位高度、仪表状态等信息，其中物位高度是最为重要的测量结果之一。

综上所述，雷达物位计是一种利用雷达技术进行物位测量的智能检测设备。

它通过天线、发射器、接收器、处理器、显示器等部分来完成物位测量的全过程。

其中，发射器向被测物体发射电磁波，接收器接收反射的电磁波，并将信号传递给处理器；处理器通过对信号进行处理和调整，最终将测量结果传给显示器进行显示。

如此一来，雷达物位计为我们实现了对物位高度的高精度、非接触性测量，其重要性在民用领域将会得到越来越广泛的应用。

如何选择合适的E+H雷达水位计E+H（Endress+Hauser）作为一家知名的测量仪器制造商，在广泛的水处理、化工和制药行业中被广泛使用。

其中，雷达水位计是其紧要的产品系列之一、如何选择合适的E+H雷达水位计，将是本文的主题。

第一步：了解雷达水位计的工作原理雷达水位计是一种通过发射微波信号来测量液位的仪器。

其工作原理是利用电磁波的性质，测量液位的位置和高度。

雷达水位计将微波信号发射到被测液体表面上，然后接收反射回来的信号。

依据信号的时间延迟，可以计算出液位的高度。

第二步：了解雷达水位计的类型在选择适合的雷达水位计之前，了解不同类型的雷达水位计也是特别必要的。

略微总结，雷达水位计可分为以下几种类型：短距离雷达水位计短距离雷达水位计适用于测量低垂度和高粘度介质。

它的工作距离通常在10米以内，需要一个特别有透视性的容器，并有本领在高温或低温环境下工作。

长距离雷达水位计长距离雷达水位计通常用于测量较高的垂度，可以测量高达120米的高度。

这种雷达水位计的工作距离长，而且能够测量各种粘度和粘稠度，并能在高不冷不热低温环境下工作。

真空雷达水位计真空雷达水位计可以通过加压将介质压缩到低于真空级别，因此，它可以测量很多常规传感器不能测量的特别低液位。

温度补偿雷达水位计温度补偿雷达水位计具有热电偶传感器来检测液位和温度，这是当温度波动很大时有效的解决方案。

PTFE涂层雷达水位计PTFE涂层雷达水位计适用于测量具有特别高或特别低粘性的液体。

它利用长期性黏滑物质和高维护要求，而且不建议用于食品或制药行业。

从以上的分类中可以看出，不同类型的雷达水位计在适用条件、测量范围、工作温度等方面都有所区分。

因此，选择适合工艺流程的雷达水位计，需要对所测量的介质特性有所了解。

第三步：了解待测介质的特性介质的粘度、密度、温度和介电常数等特性都会影响到雷达水位计的测量结果。

因此，在选择E+H雷达水位计时，需要对待测介质的特性有所了解。

====Word 行业资料分享--可编辑版本--双击可删====
源-于-网-络-收-集
一、雷达物位计Micropilot M FMR240的应用原理及特点
雷达物位计Micropilot M FMR240是连续的非接触式物位测量仪表。

采用4 ～20 mA 两线制接线，适用于防爆等危险区域。

它的的主要特点是：
• 经济的两线制接线:是差压、浮子和浮筒式物位计的可靠替代品，能有效的降低布线成本，而且易于实现与现有系统的集成；
•
非接触式测量，测量几乎不受介质特性影响； •
通过数文显示菜单轻松进行现场操作； •
通过Endress+Hauser 的操作软件便于进行仪表调试、文件编制和故障诊断； •
频率范围采用C 波段； •
支持HART 或PROFIBUS PA 以及FF 基金会现场总线协议； • 用于物位监测(MIN, MAX),具备2个频率范围:约6GHz(FMR230/FMR231)及
26GHz(FMR240/244/245)：无干扰，适用于任何应用场合气密性电缆入口，提高
过程的安全性；
• 高温：适用于高达+200℃（392℉）的过程温度，当采用高温天线时可达+400℃（752
℉）；
• 带有屏蔽管的杆式天线：可在狭窄的加接管及有冷凝和粘附的加接管内可靠测量。

Micropilot M 可用于对液体、浆料、淤泥和固了进行连续的非接触式物位测量。

测量不受介质改变、温度变化、气层或蒸汽的影响。

FMR240具有小尺寸40mm(1½") 喇叭天线，非常适合于小型容器中的物位测量，其测量精度可达±3 mm (±0.12 in). 导波管可用于水平或竖直的罐中。

雷达物位计的产品说明及工作原理雷达物位计的产品说明雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。

它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波碰到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。

雷达物位计依据测量能量波运动过程的时间差来确定物位变化情况。

由电子装置对微波信号进行处理，最后转化成与物位相关的电信号。

能量辐射水平低，雷达物位计该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。

一般脉冲能量波的最大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射损害。

一、雷达物位计特点1、通用性强：雷达物位计可用于连续测量液体及固体粉料、粒料及液体的物位；并可应用于腐蚀、冲击等恶劣场合；可向系统供应HART、4…20Ma、PROFIBUS—PA、基金会现场总线等信号接口；2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避开误测量。

3、免维护：雷达物位计测量过程无可动部件，不存在机械部件损坏问题，无须维护。

4、抗干扰：接触式测量，抗干扰本领强，可克服蒸汽、泡沫及搅拌对测量的影响。

5、精准牢靠：测量量多样化，使测量更加精准，测量不受环境变化影响，稳定性高，使用寿命长。

另外：探杆和探缆可更换；HART或PROFIBUS—PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，雷达物位计通过软件实现简单的组态设定和编程二、雷达物位计输入传感器接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。

正确的回波信号识别由智能软件完成，精度可达到毫米级。

距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2（其中C为光速）因空罐的距离E已知，则物位L为：L=E—D三、雷达物位计输出雷达物位计通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。

雷达物位计在过程控制工业中的应用摘要：雷达物位计具有许多优点，近年来应用广泛。

本文简单介绍了雷达物位计的工作原理及应用的注意事项。

关键词：雷达物位计、介电常数Abstract: Radar thing location has many advantages, widely used in recent years. This paper briefly introduced the radar thing location of the working principle and application of the note. Keywords: radar thing location、dielectric constant1.概述自雷达物位计进入市场，由于测量精度高、耐高温高压的能力强，以及采用非接触的测量方式，成为过程控制工业罐区物位监测的首选仪表，受到广大技术人员的欢迎。

在公司的生产车间，物位作为重要的过程参数已成为判断生产过程的效率、工作状况及经济性能的重要指标，物位测量仪表在连续与离散控制系统中的作用日趋突出，业主对测量仪表的精确测量、稳定可靠、多功能、智能化的要求也越来越高。

雷达物位计是近年逐步在现场应用的先进测量技术。

在使用过程中也暴露出一些问题，主要是设计选型失误。

由于雷达物位计种类和品牌较多，如果在设计阶段不能结合工矿条件选择适宜的产品，就可能造成雷达物位计无法正常使用。

2．雷达物位计的测量原理与分类2.1 测量原理雷达物位计主要由雷达探测器（一次表）和雷达显示仪（二次表）组成。

雷达探测器主要由主体、连接法兰和天线三部分组成。

天线分为喇叭型和直接与波导管连接两种形式。

雷达显示仪提供连接上位计算机的RS-485接口，可以传递物位等参数及报警信号，亦可通过上位计算机对智能雷达显示仪进行控制。

雷达探测器采用的是线性调频连续波测距原理：天线发射的微波是频率波线性调制的连续波，当回波被天线接收到时，天线发射频率已经改变。
