上汽1000MW汽轮机介绍
上汽1000MW汽轮机介绍
汽轮机概述
上汽1000MW汽轮机是一种大型的汽轮机系统，用于发电厂的发电操作。
它由上汽公司设计和制造，并且已经在许多国内外发电厂中得到广泛应用。
技术特点
上汽1000MW汽轮机具有以下技术特点：
1. 高效率：采用先进的热力循环技术和优化的设计，使汽轮机的发电效率达到最高水平。
2. 大功率：1000MW的发电功率使得汽轮机能够满足大型发电厂的需求，为国家电网稳定供电做出重要贡献。
3. 灵活性：汽轮机系统采用模块化设计，能够根据发电厂的需求进行灵活调整和扩展。
4. 高可靠性：采用先进的材料和制造工艺，保证汽轮机的可靠性和长期稳定运行。
主要组成部分
上汽1000MW汽轮机主要由以下组成部分构成：
1. 热力系统：包括锅炉、蒸汽加热器和蒸汽再加热器等设备，用于产生高温高压的蒸汽供给汽轮机。
2. 汽轮机组：包括高压汽轮机、中压汽轮机和低压汽轮机等部分，负责将蒸汽能量转化为机械能驱动发电机运转。

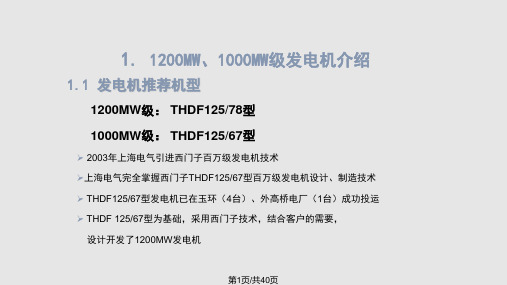

3. 发电机：将汽轮机传递过来的机械能转化为电能输出，供给国家电网。
4. 辅助系统：包括冷却水系统、燃气系统和除尘系统等，用于保证汽轮机系统的正常运行和安全性。
应用领域
上汽1000MW汽轮机广泛应用于大型发电厂，主要用于发电厂的基础电力供应。
它具有高效率、大功率和灵活性的优势，在电力行业中发挥着重要作用。
上汽1000MW汽轮机是一种高效、大功率的汽轮机系统，具有灵活性和高可靠性。
它在电力行业中得到广泛应用，为国家电网的稳定供电做出了重要贡献。
一、1000MW汽轮机及其辅助系统设备介绍一、1000MW汽轮机系统介绍邹县电厂四期工程安装有两台1000MW燃煤汽轮发电机组，电力通过500KV输电线路送入山东电网。
机组运转层标高17m。
邹四工程为汽轮机组由东方汽轮机厂和日本株式会社日立制作所合作设计生产，性能保证由东汽厂和日立公司共同负责。
汽轮机为超超临界、一次中间再热、四缸四排汽、单轴、双背压、凝汽式、八级回热抽汽，机组运行方式为定－滑－定，采用高压缸启动方式，不设高排逆止门。
额定主汽门前压力25MPa，主、再汽温度600℃，设计额定功率(TRL)为1000MW，最大连续出力（TMCR）1044.1MW，阀门全开（VWO）下功率为1083.5 MW。
THA工况保证热耗为7354kJ/kwh。
汽机采用高压缸、中压缸和两个低压缸结构，中压缸、低压缸均为双流反向布置。
机组外形尺寸为37.9×9.9 × 6.8（米）。
主蒸汽通过布置在机头的4个主汽门和4个调门进入高压缸，做功后的蒸汽进入再热器。
再热蒸汽经2个中压联合汽门由两个进汽口进入中压缸做功后再进入两个双流反向布置的低压缸，乏汽排入凝汽器。
以下分系统设备分别介绍：1、汽缸和转子高中低压转子全部采用整锻实心转子，可在不揭缸的情况下进行动平衡调整。
其中高压转子重24.2吨，中压转子重28.8吨，低压A转子重78.5吨，低压B转子重78.8吨。
高、中压转子采用改良12Cr锻钢，低压转子采用Ni-Cr-Mo-V钢。
汽轮机由一个双调节级的单流高压缸、一个双流的中压缸和两个双流的低压缸串联组成。
高、中、低压汽缸全部采用双层缸，水平中分，便于检查和检修，通过精确的机加工来保证汽缸的接合面实现直接金属面对金属面密封。
低压缸上设有自动控制的喷水系统，在每个低压缸上半部设置的排汽隔膜阀（即大气阀），该阀有足够的排汽面积，排汽隔离阀的爆破压力值为34.3kPa（g）。
低压缸与凝汽器的连接采用不锈钢弹性膨胀节方式，凝汽器与基础采用刚性支撑，即在凝汽器中心点为绝对死点，在凝汽器底部四周采用聚四氟乙烯支撑台板，使凝汽器壳体能向四周顺利膨胀，并考虑了凝汽器抽真空吸力对低压缸的影响。
1000MW等级四缸四排汽超超临界凝汽式汽轮机运行和维护说明书1 前言2 设计数据及限制值2.1 设计数据本说明书中的设计数据为1000MW超超临界四缸四排汽再热凝汽式汽轮机的典型设计参数，根据用户要求不同可能更改，若有不一致之处，应以最终传递图为准。
所有重量计算带有10%的安全余量。
只能使用能提供正确安全保护的绳索。
下同。
注：抽汽口编号按压力由低到高排列，低压加热器按压力由低到高分别为抽汽A1、A2、A3、A4，除氧器为抽汽口5，高压加热器按压力由低到高分别为抽汽A6、A7、A8。
下同。
1）长期运转：无时间限制。
2）短期运转：允许的瞬时值。
每年超过该压力的时间累计不能超过12小时。
3）安装安全阀以确保短期运行时不会超过该值。
4）下列措施保证HP补汽阀MAA14AA151后压力值不超过最大长期允许压力—限制HP补汽阀设计通流面积；—HP补汽阀的位移控制器限制在阀门最大行程内（调试时调整）；—在汽轮机监视系统中有补汽阀后压力测点MAA14CP021的显示。
所有压力是绝对压力。
顶轴油接通和断开速度：在汽轮机转子转速低于510 rpm（8.5s-1）时必须启动顶轴油泵以避免轴承损坏。
在转子速度超过接近540 rpm（9s-1）时停运顶轴油泵。
当汽轮机的I&C系统收到一个火警信号，顶轴油泵会自动切断，在顶轴油泵再一次开启之前，紧急备用油泵必须备用。
2.2 限制值和设定值2.2.1 主机温度限制值1）仅用于汽轮机在满负荷甩负荷具有较高的再热压力条件下。
可以预期汽轮机会立即重新加负荷或者机组在锅炉最小负荷下空负荷运行。
在额定主蒸汽参数下允许在锅炉带最小负荷而机组在空负荷下运行，无时间限制。
平行进汽管之间的允许温度差：无时间限制：17K短时间（15分钟）：28K进汽管道中的最高蒸汽温度不能超过上文列出的温度值。
转子温度：材料的断裂韧度随温度（脆性转变温度）降低。
启动时转子最低温度为20°C。
上汽1000MW汽轮机介绍上汽1000MW汽轮机介绍一、引言汽轮机是一种利用高温高压蒸汽驱动转子产生机械功的热能机械设备。
上汽1000MW汽轮机是上汽集团研发生产的一款大功率的汽轮机设备，具有出色的性能和稳定可靠的运行。
二、产品概述1·设备结构上汽1000MW汽轮机由高压缸、中压缸、低压缸等多级气缸组成。
其中，高压缸和中压缸由双缸结构，低压缸由双缸串接结构，旨在提高汽轮机的效率和转速。
2·技术特点a·高效率：通过采用先进的气流设计和热力系统优化，上汽1000MW汽轮机的综合效率达到全球领先水平。
b·稳定可靠：经过严格的设计和生产工艺控制，上汽1000MW汽轮机具备高可靠性和长寿命的特点。
c·灵活性：上汽1000MW汽轮机能够适应不同的负荷变化和运行方式，具备较强的灵活性和适应性。
d·低排放：上汽1000MW汽轮机采用先进的燃烧技术和排放处理装置，能够有效降低氮氧化物和颗粒物的排放。
三、技术参数1·输出功率·1000MW2·转速范围·3000-3600rpm3·蒸汽参数：主蒸汽温度600℃，主蒸汽压力23MPa四、应用领域上汽1000MW汽轮机广泛应用于发电厂、石化企业、钢铁工业等领域，为各个行业提供高效稳定的动力支持。
五、运维与维护1·运维管理：通过定期巡检、维修和保养，保证汽轮机的正常运行。
2·故障排除：配备完善的故障诊断系统，及时发现和排除故障。
3·预防维护：制定并执行科学的维护计划，避免设备因长期运行而产生的损耗和故障。
六、附件本文档附带的附件包括上汽1000MW汽轮机的详细技术参数表和产品图片。
七、法律名词及注释1·汽轮机：一种利用高温高压蒸汽驱动转子产生机械功的热能机械设备。
2·综合效率：指汽轮机在从燃烧能源到电能转换过程中的能源利用效率。
上汽1000MW汽轮机介绍上汽1000MW汽轮机介绍概述上汽1000MW汽轮机是由上汽热能设备研发的大型汽轮机产品。
它采用先进的技术和工艺，具有高效、稳定、可靠的特点，广泛应用于电力、冶金和化工等行业，为工业生产提供强有力的动力支持。
技术参数- 名称：上汽1000MW汽轮机- 产地：上汽热能设备- 功率：1000MW- 转速：3000转/分钟- 发电效率：超过45%- 适用介质：水蒸气主要组成部分1. 高压汽轮机高压汽轮机是上汽1000MW汽轮机的核心部分，它通过将高温高压的蒸汽驱动转动叶轮，使机械能转化为电能。
高压汽轮机采用了先进的叶轮设计和材料，具有良好的热传导性能和高温抗氧化能力，能够稳定运行并提供高效的动力输出。
2. 中压汽轮机中压汽轮机是上汽1000MW汽轮机的辅助部件，主要用于对蒸汽进行再利用，提高能源利用率。
中压汽轮机通过将高温高压蒸汽的余热转化为动力，驱动转动叶轮，使机械能转化为电能，同时还可以产生中温中压蒸汽供应给其他工艺设备使用。
3. 低压汽轮机低压汽轮机是上汽1000MW汽轮机的末级部分，主要用于对低压的蒸汽进行再利用，继续转化为动力。
低压汽轮机的设计更加简单，成本更低，但仍能够提供稳定的动力输出，为工业生产提供可靠的能源支持。
4. 辅助设备上汽1000MW汽轮机的辅助设备包括减速器、润滑油系统、冷却水系统等，这些设备的作用是辅助汽轮机的运行，保证其稳定、高效地工作。
优势和应用1. 优势上汽1000MW汽轮机具有以下优势：- 高效节能：发电效率超过45%，节约能源资源；- 稳定可靠：采用先进的技术和工艺，能够在长时间稳定运行；- 适应性强：适用于不同行业的电力需求，如电力、冶金、化工等；- 环保低排放：减少了对环境的污染，符合现代环保要求。
2. 应用领域上汽1000MW汽轮机主要应用于以下领域：- 电力工程：作为主要发电设备，为城市和工业区供应可靠、高效的电力；- 冶金工业：用于驱动冶金设备，提供动力支持；- 化工工业：用于化工生产中的各种动力需求；- 其他工业领域：如造纸、石油等工业部门。
