机械基础 模块七机械润滑与密封

机械设计基础机械系统的润滑与密封设计机械系统的润滑和密封设计在机械工程领域中起着至关重要的作用。

合理的润滑设计可以减少机械零部件的摩擦和磨损，延长机械的使用寿命；而有效的密封设计则可以防止机械系统内外介质的泄漏，确保机械系统的正常运行。

本文将从润滑和密封两个方面进行讨论。

一、润滑设计润滑设计是指在机械系统中采用合适的润滑方式和润滑剂，以减小机械零部件的摩擦系数，降低机械磨损和能量损失的过程。

1.1 润滑方式的选择在润滑设计中，应根据机械系统的工作条件和要求选择合适的润滑方式，常见的润滑方式有干摩擦润滑、润滑膜润滑和混合润滑。

1.2 润滑剂的选择不同的机械系统需要选择不同的润滑剂，常见的润滑剂有液体润滑剂和固体润滑剂。

在选择液体润滑剂时，应考虑机械系统的工作温度、压力和速度等因素；而在选择固体润滑剂时，则应根据所需的耐磨性和耐高温性来选用。

二、密封设计密封设计是指在机械系统中采用合适的密封结构和材料，以防止介质的泄漏和外界物质的侵入。

2.1 密封结构的选择在密封设计中，应根据机械系统的工作条件和要求选择合适的密封结构。

常用的密封结构有梯形密封、O型密封和机械密封等。

不同的密封结构适用于不同的工作环境和工作压力。

2.2 密封材料的选择密封材料的选择直接影响到机械系统的密封性能和使用寿命。

在选择密封材料时，应根据介质的性质、温度和压力等因素来选择合适的材料。

常见的密封材料有橡胶、金属和高分子材料等。

三、润滑与密封的综合设计润滑和密封是机械系统中密切相关的两个方面，二者的综合设计可以取得更好的效果。

3.1 润滑与密封的协同作用在机械系统中，润滑剂有助于降低摩擦系数，从而减少能量损失和磨损。

而密封结构则可以防止润滑剂的泄漏和外界杂质的侵入，保证润滑效果的持久。

3.2 润滑与密封的优化设计通过合理的润滑与密封设计，可以提高机械系统的工作效率和使用寿命。

例如，在高速摩擦部位采用自润滑材料，并配备合适的密封结构，能够有效降低能量损失和磨损。

润滑与密封知识整理
手工定时润滑:靠手工定时加油、加脂、属于间歇润滑。

所用的润滑装置结构简单，供油不可靠，属于轻载、低速不重要的部位。

连续供油：供油比较可靠,有的还可以调节。

常用的连续供油方式有以下几种。

连续润滑：油绳润滑是用毛线或棉纱作成芯捻,其一端浸在油内,利用杯体毛细管
的虹吸原理向供油部位供油润滑装置结构简单,但油量不大,调节不便。

用于载荷、速度不大的场合。

针阀式注油油杯润滑：当手柄位于水平位置时,针阀受弹簧推压向下堵住油孔。

手柄转90变为直立位置时,针阀上提,油孔敞开供油。

调整调节螺母可以调节滴油量。

这
种润滑装置可以手动,也可以自动，用于要求供油量一定、连续供油场合。

油浴、油润滑：,齿轮减速器的大齿轮下部浸在油中,齿轮转动时将油带入啮合部位,进行润滑,这种润滑方式称为油浴润滑。

齿轮转动时使润滑油飞溅到其他零件上进行润滑,称为溅油润滑。

典型机械零件的润滑
密封装置
按密封的零件表面之间有无相对运动,密封可以分为静密封和动密封两大类静密封有密封垫、密封胶、直接接触三种密封方式
动密封可以分为接触式和非接触式密封两种
对密封的要求有:
1.密封性能好,无泄漏现象
2.密封可以长时间的可靠工作
3.摩擦小
4.易加工。

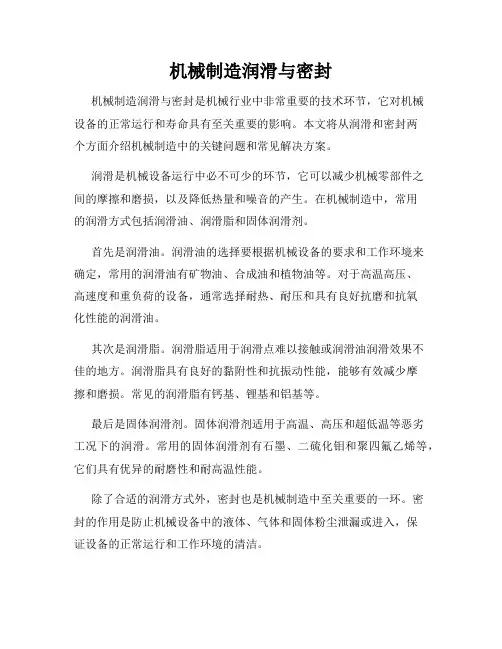

机械制造润滑与密封机械制造润滑与密封是机械行业中非常重要的技术环节，它对机械设备的正常运行和寿命具有至关重要的影响。

本文将从润滑和密封两个方面介绍机械制造中的关键问题和常见解决方案。

润滑是机械设备运行中必不可少的环节，它可以减少机械零部件之间的摩擦和磨损，以及降低热量和噪音的产生。

在机械制造中，常用的润滑方式包括润滑油、润滑脂和固体润滑剂。

首先是润滑油。

润滑油的选择要根据机械设备的要求和工作环境来确定，常用的润滑油有矿物油、合成油和植物油等。

对于高温高压、高速度和重负荷的设备，通常选择耐热、耐压和具有良好抗磨和抗氧化性能的润滑油。

其次是润滑脂。

润滑脂适用于润滑点难以接触或润滑油润滑效果不佳的地方。

润滑脂具有良好的黏附性和抗振动性能，能够有效减少摩擦和磨损。

常见的润滑脂有钙基、锂基和铝基等。

最后是固体润滑剂。

固体润滑剂适用于高温、高压和超低温等恶劣工况下的润滑。

常用的固体润滑剂有石墨、二硫化钼和聚四氟乙烯等，它们具有优异的耐磨性和耐高温性能。

除了合适的润滑方式外，密封也是机械制造中至关重要的一环。

密封的作用是防止机械设备中的液体、气体和固体粉尘泄漏或进入，保证设备的正常运行和工作环境的清洁。

在机械制造中，常见的密封方式包括静态密封和动态密封。

静态密封适用于不需要运动的密封部位，如法兰密封、垫片密封和填料密封等。

动态密封适用于需要运动的密封部位，如轴封和活塞密封等。

对于高要求的密封，常用的密封材料有橡胶、塑料和金属等。

橡胶密封具有良好的弹性和耐腐蚀性能，常见的橡胶密封材料有丁腈橡胶、氯丁橡胶和氟橡胶等。

塑料密封具有优异的耐腐蚀和耐高温性能，常用的塑料密封材料有聚四氟乙烯、聚乙烯和聚氨酯等。

金属密封通常采用金属叠层或金属弹簧结构，具有很高的耐压和耐温性能。

在机械制造润滑与密封中，除了选择合适的润滑方式和密封材料外，还需要注意润滑周期和维护保养。

定期更换润滑剂和密封件，定期检查润滑和密封部位的磨损和老化情况，及时进行维修和更换，能够延长机械设备的使用寿命和减少故障率。

机械设计基础机械设计中的润滑与密封技术机械设计基础：机械设计中的润滑与密封技术在机械设计中，润滑和密封技术是非常重要的环节。

润滑可以减少机械零件之间的摩擦和磨损，延长机械的使用寿命；而密封可以保证机械设备的工作环境不受外界杂质和液体进入，保持机械系统的正常运转。

本文将讨论润滑和密封技术在机械设计中的应用。

润滑技术在机械设计中起着重要的作用。

首先，润滑可以减少机械零件间的摩擦和磨损，降低能量损耗。

在机械设备中，各个零件之间的运动摩擦会导致能量的损耗，而润滑剂能够在零件表面形成一层薄膜，降低摩擦系数，从而减小能量损耗。

其次，润滑可以降低机械设备的噪音和振动。

当机械零件间的摩擦减小，设备的振动和噪音也会相应减小。

此外，润滑还有助于降低机械零件的温度，提高设备的工作效率。

在机械设计中，常用的润滑剂包括液态润滑剂和固态润滑剂。

液态润滑剂主要是油，包括润滑油和润滑脂。

润滑油适合在高速运转的机械设备中使用，具有良好的润滑效果和散热性能。

润滑脂则适用于低速、重载、高温和潮湿环境下的机械设备，能够形成坚固的润滑膜，在恶劣条件下提供可靠的润滑效果。

固态润滑剂主要是高分子固体润滑剂，例如聚四氟乙烯（PTFE）和石墨。

这些固态润滑剂可以附着在摩擦表面上，起到润滑减摩的作用。

密封技术在机械设计中同样具有重要意义。

机械设备中的密封主要是为了防止粉尘、水分、液体等外界杂质进入机械系统，同时也用于阻止机械内部的液体或气体泄漏。

在液压和气动系统中，密封件的选择和设计是保证系统正常运行的关键。

常见的密封件包括密封圈、O型圈、骨架油封等。

这些密封件通过自身的弹性变形和气密性来保证机械设备的正常运转。

此外，还有涂层密封和焊接密封等技术，用于提高机械设备的密封性能。

在机械设计中，润滑和密封技术的应用要考虑到机械设备的工作环境和工作条件。

对于高速运转的机械设备，要选择适合的润滑剂和密封件，以保证设备的正常运行和延长使用寿命。

同时，还要定期维护和检查润滑和密封系统，确保其正常工作。

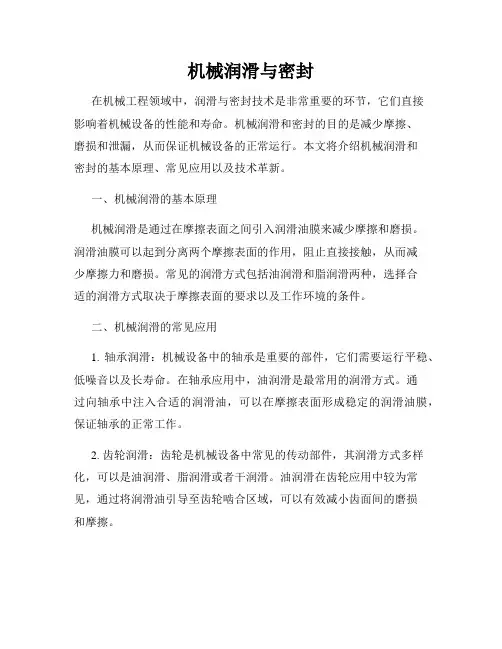

机械润滑与密封在机械工程领域中，润滑与密封技术是非常重要的环节，它们直接影响着机械设备的性能和寿命。

机械润滑和密封的目的是减少摩擦、磨损和泄漏，从而保证机械设备的正常运行。

本文将介绍机械润滑和密封的基本原理、常见应用以及技术革新。

一、机械润滑的基本原理机械润滑是通过在摩擦表面之间引入润滑油膜来减少摩擦和磨损。

润滑油膜可以起到分离两个摩擦表面的作用，阻止直接接触，从而减少摩擦力和磨损。

常见的润滑方式包括油润滑和脂润滑两种，选择合适的润滑方式取决于摩擦表面的要求以及工作环境的条件。

二、机械润滑的常见应用1. 轴承润滑：机械设备中的轴承是重要的部件，它们需要运行平稳、低噪音以及长寿命。

在轴承应用中，油润滑是最常用的润滑方式。

通过向轴承中注入合适的润滑油，可以在摩擦表面形成稳定的润滑油膜，保证轴承的正常工作。

2. 齿轮润滑：齿轮是机械设备中常见的传动部件，其润滑方式多样化，可以是油润滑、脂润滑或者干润滑。

油润滑在齿轮应用中较为常见，通过将润滑油引导至齿轮啮合区域，可以有效减小齿面间的磨损和摩擦。

3. 液压系统润滑：液压系统中的润滑主要是为了降低液压阀芯与阀体之间的摩擦，保证阀芯的灵活运动。

同时，液压系统的润滑也能够降低部件的磨损，提高系统的工作效率。

三、密封技术在机械工程领域的重要性机械设备中的密封技术是为了防止气体、液体或固体的泄漏，保证系统的正常运行。

合理的密封设计可以防止杂质的进入和能量的流失，提高机械设备的效率和可靠性。

常见的密封方式有静态密封和动态密封两种。

四、密封技术的应用领域1. 泵类设备：泵是常见的流体输送设备，在泵的密封设计中，常用的密封方式有填料密封、机械密封和磁力密封。

合适的密封方式能够有效减少泵的泄漏，延长设备使用寿命。

2. 阀门设备：阀门是流体控制的重要设备，其密封性能对于系统的正常运行至关重要。

合适的阀门密封技术可以确保阀门的开关性能和封闭性能，减少泄漏风险。

3. 汽车行业：密封技术广泛应用于汽车行业，如发动机的气缸垫片、轮胎的密封圈等。

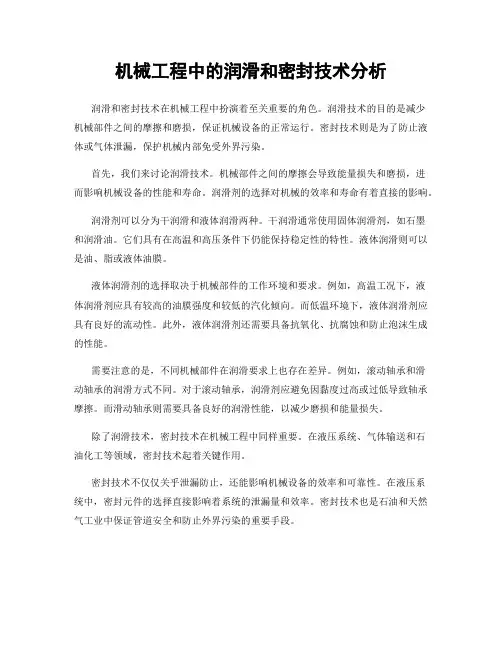

机械工程中的润滑和密封技术分析润滑和密封技术在机械工程中扮演着至关重要的角色。

润滑技术的目的是减少机械部件之间的摩擦和磨损，保证机械设备的正常运行。

密封技术则是为了防止液体或气体泄漏，保护机械内部免受外界污染。

首先，我们来讨论润滑技术。

机械部件之间的摩擦会导致能量损失和磨损，进而影响机械设备的性能和寿命。

润滑剂的选择对机械的效率和寿命有着直接的影响。

润滑剂可以分为干润滑和液体润滑两种。

干润滑通常使用固体润滑剂，如石墨和润滑油。

它们具有在高温和高压条件下仍能保持稳定性的特性。

液体润滑则可以是油、脂或液体油膜。

液体润滑剂的选择取决于机械部件的工作环境和要求。

例如，高温工况下，液体润滑剂应具有较高的油膜强度和较低的汽化倾向。

而低温环境下，液体润滑剂应具有良好的流动性。

此外，液体润滑剂还需要具备抗氧化、抗腐蚀和防止泡沫生成的性能。

需要注意的是，不同机械部件在润滑要求上也存在差异。

例如，滚动轴承和滑动轴承的润滑方式不同。

对于滚动轴承，润滑剂应避免因黏度过高或过低导致轴承摩擦。

而滑动轴承则需要具备良好的润滑性能，以减少磨损和能量损失。

除了润滑技术，密封技术在机械工程中同样重要。

在液压系统、气体输送和石油化工等领域，密封技术起着关键作用。

密封技术不仅仅关乎泄漏防止，还能影响机械设备的效率和可靠性。

在液压系统中，密封元件的选择直接影响着系统的泄漏量和效率。

密封技术也是石油和天然气工业中保证管道安全和防止外界污染的重要手段。

为了实现有效的密封，各种密封元件被广泛应用。

常见的密封元件包括O型圈、密封垫片和密封胶带等。

O型圈是一种常用的密封元件，其优点是结构简单且成本较低。

密封垫片则常用于连接机械部件的接口处，用于防止介质泄漏。

当然，密封技术的要求也与工作环境有关。

例如，在高温和高压的条件下，密封件需要具备较高的抗压强度和耐热性。

而在低温环境下，密封元件应保持良好的弹性和柔软性，以确保密封性能。

此外，为了进一步优化机械设备的润滑和密封效果，许多新的技术也得到了广泛应用。

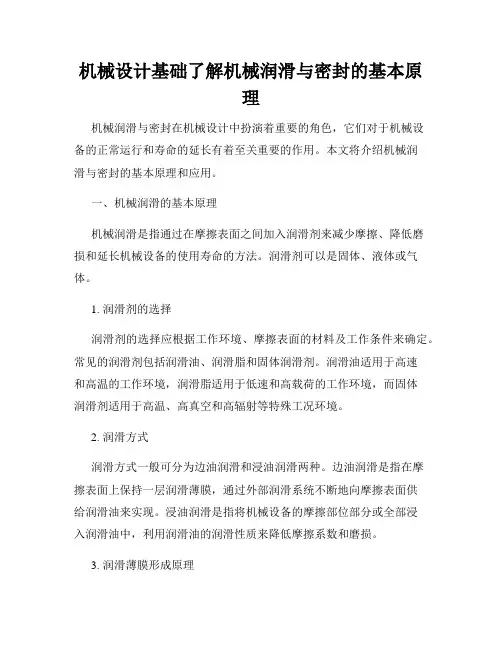

机械设计基础了解机械润滑与密封的基本原理机械润滑与密封在机械设计中扮演着重要的角色，它们对于机械设备的正常运行和寿命的延长有着至关重要的作用。

本文将介绍机械润滑与密封的基本原理和应用。

一、机械润滑的基本原理机械润滑是指通过在摩擦表面之间加入润滑剂来减少摩擦、降低磨损和延长机械设备的使用寿命的方法。

润滑剂可以是固体、液体或气体。

1. 润滑剂的选择润滑剂的选择应根据工作环境、摩擦表面的材料及工作条件来确定。

常见的润滑剂包括润滑油、润滑脂和固体润滑剂。

润滑油适用于高速和高温的工作环境，润滑脂适用于低速和高载荷的工作环境，而固体润滑剂适用于高温、高真空和高辐射等特殊工况环境。

2. 润滑方式润滑方式一般可分为边油润滑和浸油润滑两种。

边油润滑是指在摩擦表面上保持一层润滑薄膜，通过外部润滑系统不断地向摩擦表面供给润滑油来实现。

浸油润滑是指将机械设备的摩擦部位部分或全部浸入润滑油中，利用润滑油的润滑性质来降低摩擦系数和磨损。

3. 润滑薄膜形成原理润滑薄膜的形成依赖于润滑剂的黏性、表面张力和相对运动速度等因素。

当物体表面接触到润滑剂时，润滑剂的黏性会阻碍物体间的直接接触，从而形成一个润滑薄膜。

润滑薄膜的存在能够有效减少直接摩擦，保护机械设备的摩擦表面。

二、机械密封的基本原理机械密封是指通过在机械设备连接部位设置一个密封装置，将两个或多个接合部分完全隔离开，防止介质泄漏或外界物质进入的方法。

1. 密封装置的分类常见的密封装置有活塞环密封、轴封、静密封和旋转密封等。

活塞环密封适用于活塞式压缩机和内燃机等设备，轴封适用于轴的密封，静密封适用于静止不动的接合部位的密封，旋转密封适用于旋转运动的接合部位的密封。

2. 密封材料的选择密封材料的选择应考虑工作条件、介质性质、压力和温度等因素。

常见的密封材料有橡胶、塑料、金属和陶瓷等。

不同的材料具有不同的耐磨性、耐腐蚀性和耐高温性，应根据实际情况选择合适的密封材料。

3. 密封装置的工作原理密封装置的工作原理一般是通过与接合部分的轴向或径向位移实现密封。

机械设计基础学习机械设计中的润滑与密封控制在机械设计中，润滑和密封控制是两个非常重要的方面。

润滑是为了减少机械零件间的摩擦和磨损，提高机械的工作效率和寿命；而密封控制则是为了防止液体或气体的泄漏，保护机械设备的正常运行。

本文将介绍润滑和密封控制的基本原理、常用方法和设计注意事项。

一、润滑的基本原理润滑是通过在机械零件的接触面形成油膜或液膜，减少接触表面的摩擦，从而降低能量损失和磨损。

常见的润滑方式包括干摩擦、液体润滑和涂层润滑。

其中，液体润滑是最常用的方式，通常使用油脂或润滑油来实现。

液体润滑的基本原理是利用液体分子之间的内聚力和黏度来形成油膜，阻隔挤压和滑动磨损。

润滑油的选择应考虑工作温度、负荷、速度和粘度等因素。

另外，润滑剂中的添加剂也能改善润滑效果，如抗氧化剂、防锈剂和抗磨剂等。

在机械设计中，润滑系统的设计也需要考虑油的供给方式、油路布置和冷却等问题。

例如，高速旋转部件可以采用离心润滑或喷雾润滑方式，而高温环境下的部件可能需要加入冷却系统来降低温度。

二、润滑的常用方法在机械设计中，常用的润滑方法包括油润滑、脂润滑和固体润滑。

油润滑是指使用润滑油来形成油膜，减少接触面的摩擦和磨损。

润滑油可分为润滑油和润滑脂两种，润滑油以液体状态存在，适用于高速和高温工况，如发动机曲轴箱润滑。

润滑脂则以半固体状态存在，适用于低速和低温工况，如轴承润滑。

2.脂润滑脂润滑是指使用润滑脂来实现润滑效果。

润滑脂由基础油和增稠剂组成，通常在低速和低温工况下使用，如齿轮传动和轴承。

3.固体润滑固体润滑是指使用固体材料来降低机械零件的摩擦和磨损。

常见的固体润滑材料有石墨、二硫化钼和聚四氟乙烯等，适用于高温和真空环境，如航天器中的滚动轴承。

三、密封控制的基本原理密封控制是为了防止液体或气体的泄漏，保护机械设备的正常运行和环境的安全。

在机械设计中，常见的密封控制方式包括静密封和动密封。

1.静密封静密封是指在不可移动的机械零件之间形成密封，通常采用垫片、O型圈和填料等密封材料。

【课程名称】机械的润滑与密封【教学目标与要求】一．知识目标1．了解润滑的作用及润滑剂的种类及性能和用途。

2．熟悉常用润滑方式及装置和常用机械零件的润滑。

3．了解几种常用的密封方法。

二．能力目标1．能够根据工作条件正确选用润滑剂的代号及润滑的方式和装置。

2．能够正确选用密封的种类。

三．素质目标1．了解润滑的作用，能够区分油润滑和脂润滑的特点及使用条件，能够认识润滑油或脂代号和用途。

2．熟悉油或脂的选择原则。

了解几种常用的润滑装置及特点。

掌握轴承的润滑剂的选择方法。

3．熟悉密封装置的功用及类型。

四．教学要求1．使学生了解润滑剂的种类及用途。

2．掌握常用的几种润滑方式的特点。

熟悉轴承的润滑剂的选择方法。

3．了解旋转件密封的种类及特性和应用。

【教学重点】1．润滑剂的特性及用途。

2．润滑方式的选择及轴承润滑剂与润滑方式的确定。

【难点分析】1．油或脂润滑的确定。

2．润滑方式的选择依据。

3．密封方式的选择。

【教学方法】讲授为主，配以课件或录像演示，与学生共同回忆实习中所见到的润滑方式，分析选择该种润滑方式的根据，最后归纳小结。

【学生分析】如果学生已有实习的经历，应发挥学生的积极性，一起分析学习本次课的内容，否则单纯讲授不会有兴趣，多设疑问如把脂或油润滑互换在实际中可否行的通？让学生积极参与到教学中来，多给互动的机会效果会更好些。

【教学过程安排】一．检查旧课掌握情况及讲评作业二．导入新课设问：机器为什么要加入润滑油？润滑剂有哪几种？各有什么特性？润滑的方法又有哪些？同学们肯定回答不全，也许只了解皮毛，从此引入今天要讲的内容。

三．讲解新课1．润滑剂的种类、性能及用途总体分为油和脂两种，而脂是在油中加入增稠剂而来的，当然还有固体润滑剂，如石墨和二硫化钼，但应用不如油和脂广泛。

在讲授中重点放在油和脂的应用场合，对于油要了解运动粘度对温度的影响，说明普通机械为什么冬天用油要稀些，如选用L-AN22，而夏天要选用较稠些的油，如L-AN32；对于脂润滑要了解常用钙基与钠基的区别，为什么常用钙基润滑脂为多？其区别在于使用条件，前者价格低且能耐水，而后者虽然耐热但不耐水，且价格较高。
