【CN209464863U】一种环保型废气处理净化装置【专利】

格式：pdf
大小：329.67 KB
文档页数：6

下载文档原格式

一种废气净化环保装置[发明专利]

专利名称：一种废气净化环保装置专利类型：发明专利
发明人：仇国璘
申请号：CN201811360741.5申请日：20181115
公开号：CN109381939A
公开日：
20190226
专利内容由知识产权出版社提供
摘要：本发明涉及一种废气净化环保装置，其特征在于：它包括冷却箱、净化箱和脱硫箱，所述冷却箱侧壁上设有进气口，所述冷却箱内壁设有冷却装置，所述冷却箱底部设有斜板，所述冷却箱的底部一侧设有排水口，所述冷却箱底部设出气口一，所述出气口一处设有加速箱，所述加速箱一侧设有电机一，所述加速箱内设有搅拌杆一，所述加速箱远离出气口一的一侧设有出气口二，所述出气口二处设有与加速箱相连通的净化箱，所述净化箱内设有一层过滤装置、二层过滤装置和三层过滤装置，所述净化箱远离出气口二的一侧设有出气口三。

本发明与现有技术相比优点在于：净化复杂成分的废气，使废气的排放达到环保要求，提供一种废气净化环保装置。

申请人：仇国璘
地址：546321 广西壮族自治区北海市铁山港区兴港镇婆围村
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：尚欣
更多信息请下载全文后查看。

【CN209630953U】一种工业废气净化处理装置【专利】

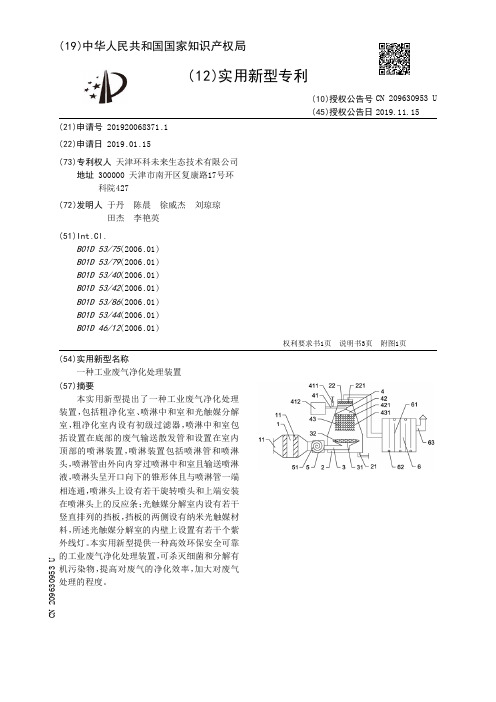

(10)授权公告号 CN 209630953 U (45)授权公告日 2019.11.15
权利要求书1页说明书3页附图1页
CN 209630953 U
CN 209630953 U
权利要求书
1/1 页
1 .一种工业废气净化处理装置，其特征在于：包括依次连通的粗净化室、喷淋中和室和光触媒分解室，所述粗净化室上设有废气入口，所述光触媒分解室上设有气体出口，所述粗净化室内设有初级过滤器，所述喷淋中和室包括设置在底部的废气输送散发管和设置在室内顶部的喷淋装置，所述废气输送散发管的一端与粗净化室相连通，另一端设有开口向上喇叭状且分布有排气孔的散发头；所述喷淋装置包括喷淋管和喷淋头，所述喷淋管由外向内穿过喷淋中和室且输送喷淋液，所述喷淋管上位于喷淋中和室外的管道上设有与其连通的中和剂注入管，所述喷淋头呈开口向下的锥形体且与喷淋管一端相连通，所述喷淋头上设有若干旋转喷头和上端安装在喷淋头上的反应条，所述反应条的下端向下延伸且其侧面上缠绕设有呈长须状的反应棉；所述光触媒分解室内设有若干竖直排列且固定在其室内上端和下端的挡板，上端和下端的挡板错开分布，所述挡板的两侧设有纳米光触媒材料，所述光触媒分解室的内壁上位于档板上方或下方的位置设置有若干个紫外线灯。
实用新型内容 [0003] 基于上述问题，本实用新型目的在于提供一种高效环保安全可靠的工业废气净化处理装置，可杀灭细菌和分解有机污染物，提高对废气的净化效率，加大对废气处理的程度。 [0004] 针对以上问题，提供了如下技术方案：一种工业废气净化处理装置，其特征在于：包括依次连通的粗净化室、喷淋中和室和光触媒分解室，所述粗净化室上设有废气入口，所述光触媒分解室上设有气体出口，所述粗净化室内设有初级过滤器，所述喷淋中和室包括设置在底部的废气输送散发管和设置在室内顶部的喷淋装置，所述废气输送散发管的一端与粗净化室相连通，另一端设有开口向上喇叭状且分布有排气孔的散发头；所述喷淋装置包括喷淋管和喷淋头，所述喷淋管由外向内穿过喷淋中和室且输送喷淋液，所述喷淋管上位于喷淋中和室外的管道上设有与其连通的中和剂注入管，所述喷淋头呈开口向下的锥形体且与喷淋管一端相连通，所述喷淋头上设有若干旋转喷头和上端安装在喷淋头上的反应条，所述反应条的下端向下延伸且其侧面上缠绕设有呈长须状的反应棉；所述光触媒分解室内设有若干竖直排列且固定在其室内上端和下端的挡板，上端和下端的挡板错开分布，所述挡板的两侧设有纳米光触媒材料，所述光触媒分解室的内壁上位于档板上方或下方的位置设置有若干个紫外线灯。 [0005] 本实用新型进一步设置为：所述反应条为竖直分布且为硬质状的细杆，每个细杆由上自下缠绕设有向外侧延伸呈须状的反应棉。 [0006] 本实用新型进一步设置为：所述初级过滤器为若干层过滤网。 [0007] 本实用新型进一步设置为：所述粗净化室和喷淋中和室之间设有通过管道连通的加热室，所述加热室内设有对废气加热的电热丝。 [0008] 本实用新型进一步设置为：所述喷淋管的一端连接水箱，所述喷淋中和室的底部

一种环保型有机废气处理净化装置[发明专利]

专利名称：一种环保型有机废气处理净化装置专利类型：发明专利
发明人：周迎博,周海平,周嘉华,孟久云
申请号：CN201811429434.8
申请日：20181127
公开号：CN109513308A
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本发明公开了一种环保型有机废气处理净化装置，包括鼓风机、烘干仓、主管道和主塔体，所述鼓风机的顶端安装有进气管道，所述鼓风机的右侧安装有主管道，且主管道的底端放置有集污箱，所述主管道内部的中间处竖向安装有过滤装置，所述主管道远离鼓风机的一端连接有主塔体，所述主塔体正面的中间处安装有操作按钮，所述主塔体的底端从左至右依次安装有蒸汽仓和烘干仓。

该环保型有机废气处理净化装置通过设置有多重过滤吸附结构，优化了使用效果，同时使活性炭吸附网可循环使用，节省了装置成本，结构合理，装置成本低，使用时不会产生多余废气，更符合环保理念。

申请人：四川华盛达环保工程有限责任公司
地址：610051 四川省成都市成华区建设北路三段2号1栋2单元23层9号
国籍：CN
更多信息请下载全文后查看。

一种废气净化用处理装置[发明专利]

专利名称：一种废气净化用处理装置专利类型：发明专利
发明人：吴大胜
申请号：CN201911294688.8
申请日：20191216
公开号：CN110917859A
公开日：
20200327
专利内容由知识产权出版社提供
摘要：本发明属于废气净化技术领域，具体的说是一种废气净化用处理装置，该处理装置包括壳体；壳体上端设有螺栓连接的端盖，端盖上端面通过梯形支架连接的气缸，气缸的活塞伸入壳体内部的一号套筒内；一号套筒固接在端盖的下端面，一号套筒上对称开设通孔，一号套筒内设有带有一号单向阀的一号圆盘，一号圆盘上端面固接气缸的活塞杆，一号圆盘下端面固接一号杆，一号圆盘下方设有二号圆盘，二号圆盘下端面设有二号套筒，且一号套筒套设在一号杆的外圈上，二号套筒下端连接搅动单元；搅动单元包括二号杆、连接杆、曲柄和螺旋扇叶；通过气缸、搅动单元和三号圆盘之间的配合，实现对废气的净化。

申请人：吴大胜
地址：234000 安徽省宿州市埇桥区褚兰镇褚兰村
国籍：CN
代理机构：北京华识知识产权代理有限公司
代理人：李浩
更多信息请下载全文后查看。

一种节能环保废气净化处理装置[实用新型专利]

专利名称：一种节能环保废气净化处理装置专利类型：实用新型专利
发明人：马浩程
申请号：CN201820991367.8
申请日：20180626
公开号：CN208512236U
公开日：
20190219
专利内容由知识产权出版社提供
摘要：本实用新型涉及废气处理设备技术领域，且公开了一种节能环保废气净化处理装置，包括过滤罐，所述过滤罐的底部固定安装有支撑腿，所述过滤罐的顶部固定连通有进气管，所述过滤罐的内腔固定安装有隔板，所述隔板的底部固定连通有导气管，所述过滤罐的内腔固定安装有过滤箱，所述过滤箱的内部固定安装有活性炭层。

该节能环保废气净化处理装置，通过进气管将废气导入过滤罐中，然后利用导气管和活性炭层的配合，使得活性炭层可以充分吸收废气中的烟雾颗粒以及臭味，极大的简化了废气处理设备，节约了净化成本，避免了烟雾颗粒直接排入大气中造成雾霾的问题，增加了该装置的环保功能。

申请人：杭州新融方科技有限公司
地址：311200 浙江省杭州市经济技术开发区启迪路198号C-209-1室
国籍：CN
代理机构：杭州融方专利代理事务所(普通合伙)
代理人：沈相权
更多信息请下载全文后查看。

一种环保型工业废气处理装置[实用新型专利]

专利名称：一种环保型工业废气处理装置专利类型：实用新型专利
发明人：吴俊
申请号：CN201921844771.3
申请日：20191030
公开号：CN211189603U
公开日：
20200807
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种环保型工业废气处理装置，包括第一壳体，第一壳体的一端固定安装有进气接口，进气接口上固定安装支柱，第一壳体的内壁上分别固定安装有第一缓速板和第二缓速板，第一缓速板和第二缓速板之间固定安装有与第一壳体内壁紧贴有防尘网，第一壳体上设置有与防尘网位置对应的内置孔。

该环保型工业废气处理装置，通过两个缓速板错位分布，使得废气在通过时，可以得到减速，并通过发防尘网对较大颗粒的灰尘进行过滤，然后再通过雾化喷头喷出雾状液体，不仅能够对废气的温度进行降温，同时可以吸附小颗粒灰尘，最后经过活性炭网对废气中的异味进行吸附净化。

申请人：南京廷煜环保科技有限公司
地址：210000 江苏省南京市江北新区大厂街道园西路180号8330室
国籍：CN
更多信息请下载全文后查看。

一种环保型工业废气净化装置[实用新型专利]

专利名称：一种环保型工业废气净化装置专利类型：实用新型专利
发明人：向朋,韩永财,郝爱辉,陈移民
申请号：CN201820445009.7
申请日：20180330
公开号：CN208145644U
公开日：
20181127
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种环保型工业废气净化装置，包括颗粒阻隔系统、一级净化系统、分级系统、酸处理系统、碱处理系统、出气通道和控制系统；其中，所述颗粒阻隔系统包括进气通道和若干金属过滤板；所述分级系统包括连接壳体、四通阀和pH监测仪；所述酸处理系统包括第一加压室和酸处理池；所述碱处理系统包括第二加压室和碱处理池；所述控制系统包括控制器，所述PH监测仪、四通阀、第一阀门和第二阀门分别与所述控制器电性连接。

有益效果：能方便地对金属过滤板和活性炭过滤组件进行维护更换；能针对性地对酸性气体、中性气体和碱性气体进行不同的处理；经金属过滤板和活性炭过滤组件处理后合格的中性气体直接排放，有效降低了装置的能源消耗。

申请人：湖北宜业建筑有限公司
地址：443600 湖北省秭归县茅坪镇屈原东路17号
国籍：CN
代理机构：重庆中之信知识产权代理事务所(普通合伙)
代理人：张景根
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4 .根据权利要求1或3所述的一种环保型废气处理净化装置，其特征在于，所述过滤箱（19）的底部设置有锥形槽（23）。
5 .根据权利要求4所述的一种环保型废气处理净化装置，其特征在于，所述的过滤箱（19）与排风机（25）之间设置有烘干箱（24）。
6 .根据权利要求5所述的一种环保型废气处理净化装置，其特征在于，所述烘干箱（24）的上下两侧设置有加热管，加热管的内部设置有加热电阻丝（27）。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920027742 .1
(22)申请日 2019 .01 .03
(73)专利权人嘉兴市嘉源节能环保科技有限公司
地址 314001 浙江省嘉兴市南湖区城南路 1369号科技大楼305室
(72)发明人张瑰
(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙) 11548
一种环保型废气处理净化装置，包括净化箱，所述净化箱的左侧连通有进气管道，进气管道上设置有粗过滤网，净化箱的内部从左到右依次设置有均匀入口网、UV光解灯管、多孔活性炭吸附网和均匀出口网，净化箱的右端连通有输气管道，所述输气管道上设置有酸碱检测仪，所述输气管道的右端向上延伸连通有酸性中和箱，向下延伸连通有碱性中和箱；位于酸性中和箱和碱性中和箱右侧的输气管道连通有过滤箱，过滤箱的内顶部设置有水槽 ,水槽顶部的一侧开设有进水口，所述水槽的下侧设置有若干个喷水头，所述过滤箱的右侧设置有排风机。本实用新型的优点是：环保、净化效率高和使用寿命长。
2 .根据权利要求1所述的一种环保型废气处理净化装置，其特征在于，所述UV光解灯管（134）的外侧设置有玻璃保护罩（135）。
3 .根据权利要求1所述的一种环保型废气处理净化装置，其特征在于，所述酸性中和箱（16）下侧的输气管道（15）和碱性中和箱（17）上侧的输气管道（15）上均设置有阀门（18）。
所述位于酸性中和箱（16）和碱性中和箱（17）右侧的输气管道（15）连通有过滤箱（19），所述过滤箱（19）的内顶部设置有水槽（20）,水槽（20）顶部的一侧开设有进水口（21），所述水槽（20）的下侧设置有若干个喷水头（22），所述过滤箱（19）的右侧设置有排风机（25），所述排风机（25）的底部开设有若干个出风孔（26）。
(10)授权公告号 CN 209464863 U (45)授权公告日 2019.10.08 B01D 46/12(2006 .01)
权利要求书1页说明书3页附图1页源自CN 209464863 U
CN 209464863 U
权利要求书
1/1 页
1 .一种环保型废气处理净化装置，包括净化箱（13），所述净化箱（13）的左侧连通有进气管道（10），所述进气管道（10）上设置有粗过滤网（12），粗过滤网（12）的一侧设置有抽风机（11），其特征在于，所述净化箱（13）的内部从左到右依次设置有均匀入口网（131）、UV光解灯管（134）、多孔活性炭吸附网（133）和均匀出口网（132），所述净化箱（13）的右端连通有输气管道（15），所述输气管道（15）上设置有酸碱检测仪（14），所述输气管道（15）的右端向上延伸连通有酸性中和箱（16），向下延伸连通有碱性中和箱（17）；
代理人李静
(51)Int .Cl . B01D 53/75(2006 .01) B01D 53/86(2006 .01) B01D 53/74(2006 .01) B01D 53/78(2006 .01)
( 54 )实用新型名称一种环保型废气处理净化装置
( 57 )摘要本实用新型涉及工业环保技术领域，公开了
实用新型内容 [0004] 本实用新型的目的在于提供一种环保型废气处理净化装置，以解决上述背景技术中提出的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案： [0006] 一种环保型废气处理净化装置，包括净化箱，所述净化箱的左侧连通有进气管道，所述进气管道上设置有粗过滤网，粗过滤网的一侧设置有抽风机，通过抽风机可将废气吸入到进气管道的内部，所述粗过滤网可对吸入的废气进行首次的过滤。所述净化箱的内部从左到右依次设置有均匀入口网、UV光解灯管、多孔活性炭吸附网和均匀出口网，所述均匀入口网和均匀出口网的设置为了便于废气在净化箱中能够均匀的流进与流出，利于充分的净化，所述UV光解灯管利用高能紫外线光束分解废气中的氧分子并进行光解氧化反应，从而起到净化的作用。所述多孔活性炭吸附网可吸附废气中的有害物质，起到进一步的净化作用。所述净化箱的右端连通有输气管道，所述输气管道上设置有酸碱检测仪，利用酸碱检测仪可对净化箱中排出的废气进行酸碱检测，所述输气管道的右端向上延伸连通有酸性中和箱，向下延伸连通有碱性中和箱，通过酸碱检测仪对废气进行检测，若检测结果呈酸性，则打开碱性中和箱上侧的阀门将气体流入到碱性中和箱中进行中和；若检测结果呈碱性，则打开酸性中和箱下侧的阀门将气体流入到酸性中和箱中进行中和。 [0007] 所述位于酸性中和箱和碱性中和箱右侧的输气管道连通有过滤箱，所述过滤箱的内顶部设置有水槽 ,水槽顶部的一侧开设有进水口，所述水槽的下侧设置有若干个喷水头，通过喷水头可将水槽中的水对处于过滤箱内部的废气进行喷洒过滤。所述过滤箱的右侧设
2
CN 209464863 U
说明书
1/3 页
一种环保型废气处理净化装置
技术领域 [0001] 本实用新型涉及工业环保技术领域，具体是一种环保型废气处理净化装置。
