废气处理设备工艺

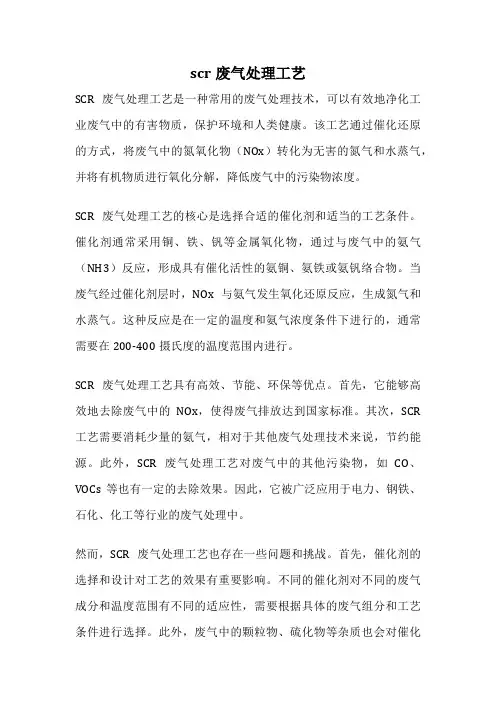

scr废气处理工艺SCR废气处理工艺是一种常用的废气处理技术，可以有效地净化工业废气中的有害物质，保护环境和人类健康。

该工艺通过催化还原的方式，将废气中的氮氧化物（NOx）转化为无害的氮气和水蒸气，并将有机物质进行氧化分解，降低废气中的污染物浓度。

SCR废气处理工艺的核心是选择合适的催化剂和适当的工艺条件。

催化剂通常采用铜、铁、钒等金属氧化物，通过与废气中的氨气（NH3）反应，形成具有催化活性的氨铜、氨铁或氨钒络合物。

当废气经过催化剂层时，NOx与氨气发生氧化还原反应，生成氮气和水蒸气。

这种反应是在一定的温度和氨气浓度条件下进行的，通常需要在200-400摄氏度的温度范围内进行。

SCR废气处理工艺具有高效、节能、环保等优点。

首先，它能够高效地去除废气中的NOx，使得废气排放达到国家标准。

其次，SCR 工艺需要消耗少量的氨气，相对于其他废气处理技术来说，节约能源。

此外，SCR废气处理工艺对废气中的其他污染物，如CO、VOCs等也有一定的去除效果。

因此，它被广泛应用于电力、钢铁、石化、化工等行业的废气处理中。

然而，SCR废气处理工艺也存在一些问题和挑战。

首先，催化剂的选择和设计对工艺的效果有重要影响。

不同的催化剂对不同的废气成分和温度范围有不同的适应性，需要根据具体的废气组分和工艺条件进行选择。

此外，废气中的颗粒物、硫化物等杂质也会对催化剂产生不良影响，降低其活性和寿命。

因此，需要进行催化剂的保护和再生。

此外，SCR废气处理工艺还需要消耗一定的氨气，对氨气的储存和供应也提出了一定的要求。

SCR废气处理工艺是一种高效、节能、环保的废气处理技术。

它通过催化还原的方式，将废气中的NOx转化为无害物质，达到净化废气的目的。

然而，该工艺还存在一些问题和挑战，需要进一步研究和改进。

希望通过不断的努力，能够提高SCR废气处理工艺的效率和稳定性，使其在工业废气处理中发挥更重要的作用，保护环境和人类健康。

当前废气处理设备有非常多的品牌及种类，今天就介绍三类比较常见的处理设备及其工艺流程图，以便大家进行了解。

1、洗涤塔废气处理设备由塔体、塔板、再沸器、冷凝器四个部分组成。

洗涤塔废气处理设备具有价格便宜、处理方法简单的特点，适用于各种有害气体、工业炉废气处理及垃圾中转站除臭。

2、RCO催化燃烧技术广泛应用于处理喷漆、印刷、涂装、电子、塑胶、塑料、橡胶、漆包线、机械、电机、化工、仪表、汽车、发动机、塑料、电器等行业的有机废气，处理效率高达95%以上，一次投入，管家式服务。

3、UV光氧催化设备采用光触媒技术，使用特殊波段的紫外线灯管进行安装和设计，浓度较高的废气在强烈紫外光束下分裂净化。

设备的优势在于可以在低浓度大风量的环境中安装使用，并且可以得到比较理想的处理效果。

这是常见的废气处理设备及工艺流程图，还有其他生物法、UV光解等的，这些都是比较常见，这次就不做介绍，但是企业选择合适的废气处理设备才最重要。

1.生物除臭工艺BCE系列生物除臭设备适用行业海德利尔HB系列生物除臭设备适用于市政污水处理厂、污水泵站、垃圾处理厂（站）、石油石化、医药化工、食品加工、喷涂、印刷、纺织印染、皮革加工等生产行业的恶臭控制。

生物净化工艺能够有效的降解以上各行业相关系统产生的硫化氢、氨、甲烷、三甲胺、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯等污染物质，这些恶臭成分主要是水中有机物在缺氧条件下的产物。

后段过滤床根据废气源条件可选配，以强化处理。

（如活性炭吸附除臭、植物液除臭等）。

生物净化工艺介绍各臭气源点的臭气经集气系统负压收集后，通过离心风机的抽送，被直接导入洗涤—生物滤床除臭设备。

前段洗涤床具有有效除尘、调节臭气的湿温度、消减峰值浓度冲击、去除部分水溶性物质等功能。

在后段的多级生物过滤床内，通过气液、液固传质由多种微生物将致臭物质降解。

含硫系列臭气被氧化分解成S、SO32—、SO42—。

硫黄氧化菌的作用是清除硫化氢、甲硫醇、甲基化硫等硫黄化合物。

含氮系列臭气被氧化分解成NH4+、NO2—、NO3—，消化菌等氮化菌的作用是清除恶臭成分中的氮。

当恶臭气体为H2S时，专性的自养型硫氧化菌会在一定的条件下将H2S氧化成硫酸根；当恶臭气体为有机硫如甲硫醇时，则首先需要异氧型微生物将有机硫转化成H2S，然后H2S再由自养型微生物氧化成硫酸根。

H2S+O2+自养硫化细菌+CO2→合成细胞物质+SO42—+H2OCH3SH→CH4+H2S→CO2+H2O+SO42—当恶臭气体为NH3时，氨先与水反应生成氨水，然后在有氧条件下，经亚硝酸细菌和硝酸细菌的硝化作用转为硝酸，在兼性厌氧条件下，硝酸盐还原细菌将硝酸盐还原为氮气。

硝化：NH3+O2→HNO2+H2OHNO2+O2→HNO3+H2O反硝化：HNO3→HNO2→HNO→N2O→N2后段过滤床根据废气源条件可选配，以强化处理。

（如活性炭吸附除臭、植物液除臭等）BCE系列生物净化装置性能特点微生物活性强生物填料寿命长表面积大生物膜易生长、耐腐蚀、耐生物降解、保湿性能好、孔隙率高、压损小及良好的布气布水等特性，使用寿命可达8-10年。

催化燃烧废气处理工艺标准
催化燃烧废气处理工艺的标准包括以下步骤：
1. 吸附-催化燃烧法：该设备采用多气路连续工作，设备多个吸附床可交替使用。

含有机物的废气经风机的作用，经过活性炭吸附层，有机物质被活性炭特有的作用力截留在其内部，吸附去处效率达80%，吸附后的洁净气体排出。

经过一段时间后，活性炭达到饱和状态时，停止吸附，此时有机物已被浓缩在活性炭内，按照PLC自动控制程序将饱和的活性炭床与脱附后待用的活性炭床进行交替切换。

CO（催化氧化设备）自动升温将热空气通过风机送入活性炭床使碳层升温将有机物从活性炭中“蒸”出，脱附出来的废气属于高浓度、小风量、高温度的有机废气。

催化燃烧法使有害气体中的可燃组分在较低的温度下氧化分解的净化方法。

对于CnHm和有机溶剂蒸汽氧化分解生成CO2和H2O并释放出大量热量。

2. VOC-CH型有机气体催化净化装置：利用催化剂使有害气体中的可燃组分在较低的温度下氧化分解的净化方法。

1 .生物除臭工艺海德尔 HB 系生物除臭设备适用于市政污水处厂、污水泵站、垃圾处厂（站）、石油石化、医药化工、食品加工、喷涂、印刷、纺织印染、皮革加工等 生产业的恶臭控制。

生物净化工艺能够有效的解以上各业相关系统产生的化氢、 氨、甲烷、三 甲胺、甲醇、甲醚、二甲二、二化碳和苯乙烯等污染物质，这些恶臭成分主要是水中有机物在缺氧条件下的产物。

后段过滤床根据废气源条件可选配， 以强化处。

（如活性炭吸附除臭、植物液除臭等）。

生物净化工艺介绍各臭气源点的臭气经集气系统负压收集后，通过离心风机的抽送，被直接导入洗 涤一生物滤床除臭设备。

前段洗涤床具有有效除尘、调节臭气的湿温、 消减峰 值浓冲击、去除部分水溶性物质等功能。

在后段的多级生物过滤床内，通过气 液、液固传质由多种微生物将致臭物质解。

含系臭气被氧化分解成 5、5032—、5042—。

黄氧化菌的作用是清除化氢、甲醇、甲基化等黄化合物。

含氮系臭气被氧化分解成 NH4+、NO2一、NO3一，消化菌等氮化菌的作用是清除恶臭成分中的氮。

当恶臭气体为H2S 时，BCE 系生物除臭设备适用业 生物净化工艺 皮革「垃圾场 污水匚小兀-F;T比塑料/统织厂食品厂专性的自养型氧化菌会在一定的条件下将H2S氧化成酸根；当恶臭气体为有机如甲醇时，则首先需要异氧型微生物将有机转化成H2s，然后H2s再由自养型微生物氧化成酸根。

H2S+O2+自养化细菌+CO2 一合成细胞物质+SO42—+H2OCH3SH-CH4+H2S-CO2+H2O+SO42—当恶臭气体为NH3时，氨先与水反应生成氨水，然后在有氧条件下，经亚硝酸细菌和硝酸细菌的硝化作用转为硝酸，在兼性厌氧条件下，硝酸盐还原细菌将硝酸盐还原为氮气。

硝化：NH3+O2-HNO2+H2OHNO2+O2-HNO3+H2O反硝化：HNO3-HNO2-HNO-N2O—N2后段过滤床根据废气源条件可选配，以强化处。

（如活性炭吸附除臭、植物液除臭等）BCE系生物净化装置性能特点微生物活性强生物填寿命长表面积大生物膜生长、耐腐蚀、耐生物解、保湿性能好、孔隙高、压损小及好的布气布水等特性，使用寿命可达8-10。

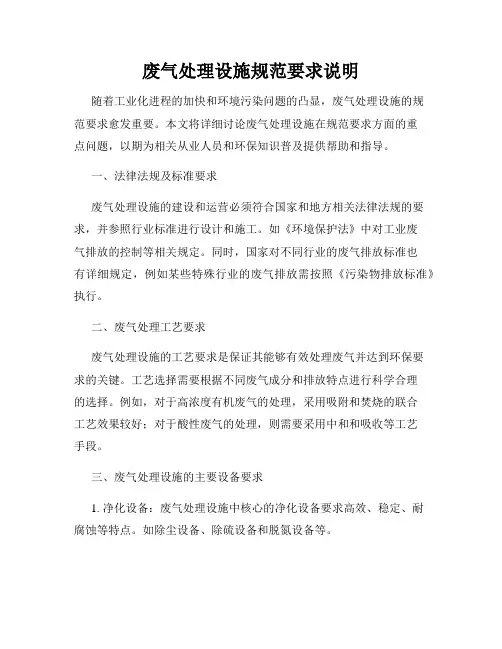

废气处理设施规范要求说明随着工业化进程的加快和环境污染问题的凸显，废气处理设施的规范要求愈发重要。

本文将详细讨论废气处理设施在规范要求方面的重点问题，以期为相关从业人员和环保知识普及提供帮助和指导。

一、法律法规及标准要求废气处理设施的建设和运营必须符合国家和地方相关法律法规的要求，并参照行业标准进行设计和施工。

如《环境保护法》中对工业废气排放的控制等相关规定。

同时，国家对不同行业的废气排放标准也有详细规定，例如某些特殊行业的废气排放需按照《污染物排放标准》执行。

二、废气处理工艺要求废气处理设施的工艺要求是保证其能够有效处理废气并达到环保要求的关键。

工艺选择需要根据不同废气成分和排放特点进行科学合理的选择。

例如，对于高浓度有机废气的处理，采用吸附和焚烧的联合工艺效果较好；对于酸性废气的处理，则需要采用中和和吸收等工艺手段。

三、废气处理设施的主要设备要求1. 净化设备：废气处理设施中核心的净化设备要求高效、稳定、耐腐蚀等特点。

如除尘设备、除硫设备和脱氮设备等。

2. 控制设备：废气处理设施中的控制设备需要精细控制和自动化操作。

例如，计算机控制系统、传感器以及阀门等。

3. 检测设备：废气处理设施中的检测设备需要准确检测废气的成分和浓度，以调整和优化工艺参数。

如气体分析仪、温度计、气压计等。

四、废气排放指标要求废气处理设施在处理废气后，需要将排放废气的指标限制在规定的范围内，以保护环境和人类健康。

各地对废气排放指标有具体规定，排放浓度、流速和温度等指标需要符合相关标准。

五、废气处理设施运维要求废气处理设施在正常运行期间需要定期维护和保养，以确保设备的有效运行和排放指标的达标。

运维要求包括设备清洁、零部件更换、故障排查和维修等，操作人员需具备相应的专业知识和技能。

六、监测与数据报告要求废气处理设施应根据法律法规的要求建立监测系统，对废气排放进行实时监测，并及时上报各项污染物浓度、排放量和设备运行情况等相关数据。

1.设备运行：确保废气处理设施正常运行，定期检查设备运行状态，发现问题及时处理；
2.设备维护：定期对废气处理设备进行维护，确保设备性能稳定；
3.废气监测：定期对废气排放进行监测，确保排放达标；
4.培训与考核：加强操作人员培训，提高操作技能，确保废气处理设施安全、高效运行。
六、预期效果
1.废气排放达标：本项目实施后，砖厂废气排放将达到国家和地方大气污染物排放标准；
砖厂废气处理方案
第1篇
砖厂废气处理方案
一、概述
砖厂在生产过程中产生的废气，含有大量有害物质，如颗粒物、二氧化硫、氮氧化物等，对环境及人体健康造成严重影响。为了减少砖厂废气排放对环境的影响，根据《中华人民共和国大气污染防治法》及相关法规，结合我国砖厂实际情况，特制定本废气处理方案。
二、废气处理目标
1.满足国家和地方大气污染物排放标准；
5.排放：净化后的废气经风机送至排气筒排放。
四、废气处理设备选型及参数
1.湿式除尘器：选用高效湿式除尘器，处理风量为100000m³/h，除尘效率≥95%；
2.化学吸收塔：选用不锈钢材质，处理风量为100000m³/h，二氧化硫去除效率≥90%，氮氧化物去除效率≥80%；
3.脱硫脱硝设备：选用喷淋吸收塔，处理风量为Q=100000m³/h，脱硫效率≥90%，脱硝效率≥80%；
4.深度净化设备：选用活性炭吸附塔，处理风量为Q=100000m³/h，吸附效率≥90%；
5.排气筒：设计高度为30m，直径为2m，满足排放要求。
五、废气处理设施运行与维护
1.设施运行：确保废气处理设施正常运行，定期检查设备运行状况，及时解决故障；
2.环境效益：本项目实施后，将有效降低砖厂废气对周边环境的影响，改善空气质量；

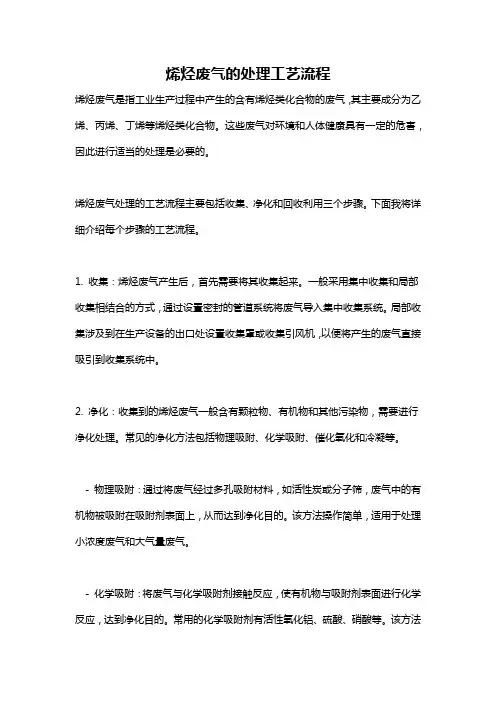

烯烃废气的处理工艺流程烯烃废气是指工业生产过程中产生的含有烯烃类化合物的废气，其主要成分为乙烯、丙烯、丁烯等烯烃类化合物。

这些废气对环境和人体健康具有一定的危害，因此进行适当的处理是必要的。

烯烃废气处理的工艺流程主要包括收集、净化和回收利用三个步骤。

下面我将详细介绍每个步骤的工艺流程。

1. 收集：烯烃废气产生后，首先需要将其收集起来。

一般采用集中收集和局部收集相结合的方式，通过设置密封的管道系统将废气导入集中收集系统。

局部收集涉及到在生产设备的出口处设置收集罩或收集引风机，以便将产生的废气直接吸引到收集系统中。

2. 净化：收集到的烯烃废气一般含有颗粒物、有机物和其他污染物，需要进行净化处理。

常见的净化方法包括物理吸附、化学吸附、催化氧化和冷凝等。

- 物理吸附：通过将废气经过多孔吸附材料，如活性炭或分子筛，废气中的有机物被吸附在吸附剂表面上，从而达到净化目的。

该方法操作简单，适用于处理小浓度废气和大气量废气。

- 化学吸附：将废气与化学吸附剂接触反应，使有机物与吸附剂表面进行化学反应，达到净化目的。

常用的化学吸附剂有活性氧化铝、硫酸、硝酸等。

该方法适用于有机物浓度较高的废气处理。

- 催化氧化：利用催化剂对废气中的有机物进行氧化反应，将其转化为无害的二氧化碳和水。

催化氧化方法效率高，对有机物的净化效果较好，但催化剂的选择很重要。

- 冷凝：通过降低废气的温度，使其中的挥发性有机物凝结为液体，从而达到净化目的。

常用的冷凝材料有冷却器、冷凝器等。

3. 回收利用：经过净化的烯烃废气中的烯烃类化合物可以被回收利用。

常见的回收利用方法有：- 吸附回收：通过将废气中的烯烃类化合物吸附到吸附剂上，再用适当的溶剂洗脱，从而实现烯烃类化合物的回收利用。

- 冷凝回收：通过降低废气温度，使其中的烯烃类化合物凝结为液体，然后进行分离和回收。

- 液化回收：通过降低废气的压力和温度，将废气中的烯烃类化合物液化，然后进行分离和回收。

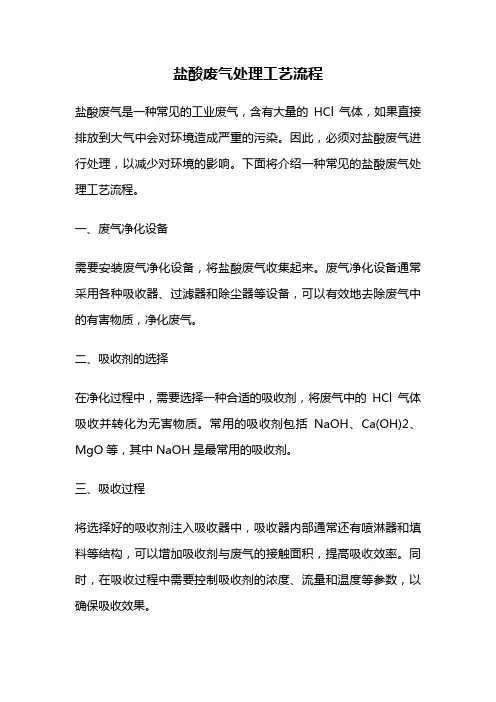

盐酸废气处理工艺流程盐酸废气是一种常见的工业废气，含有大量的HCl气体，如果直接排放到大气中会对环境造成严重的污染。

因此，必须对盐酸废气进行处理，以减少对环境的影响。

下面将介绍一种常见的盐酸废气处理工艺流程。

一、废气净化设备需要安装废气净化设备，将盐酸废气收集起来。

废气净化设备通常采用各种吸收器、过滤器和除尘器等设备，可以有效地去除废气中的有害物质，净化废气。

二、吸收剂的选择在净化过程中，需要选择一种合适的吸收剂，将废气中的HCl气体吸收并转化为无害物质。

常用的吸收剂包括NaOH、Ca(OH)2、MgO等，其中NaOH是最常用的吸收剂。

三、吸收过程将选择好的吸收剂注入吸收器中，吸收器内部通常还有喷淋器和填料等结构，可以增加吸收剂与废气的接触面积，提高吸收效率。

同时，在吸收过程中需要控制吸收剂的浓度、流量和温度等参数，以确保吸收效果。

四、产物处理吸收后的产物需要进一步处理，将其转化为无害物质。

常用的处理方法包括加热、沉淀、过滤等。

具体处理方法取决于吸收剂和产物的性质。

五、废物处理处理完产物后，还需要对废物进行处理，以达到环保标准。

废物处理通常包括中和、沉淀、过滤、蒸发等方法。

其中，中和是最常用的方法，可将废物中的酸碱度调节至中性或弱碱性，以达到环保标准。

六、废气排放经过上述处理后，废气中的有害物质已经被有效去除，废气可以安全地排放到大气中。

在排放过程中，需要对排放量进行监测和管理，以确保排放符合环保标准。

盐酸废气处理工艺流程包括废气净化设备、吸收剂的选择、吸收过程、产物处理、废物处理和废气排放等环节。

正确地执行这些环节，可以有效地将盐酸废气处理为无害物质，保护环境，减少对人类健康的影响。

VOCs常见废气处理工艺方案VOCs（挥发性有机物）是一类能在常温下挥发和蒸发的有机化合物，常用的VOCs废气处理工艺方案包括吸附、燃烧和催化氧化等。

1.吸附：吸附是通过一种吸附剂将VOCs从废气中吸附出来。

常用的吸附剂有活性炭、分子筛和活性氧化铝等。

废气经过吸附剂床时，VOCs 被吸附在吸附剂表面上，纯化后的气体可以排放或进一步处理。

吸附过程中的吸附剂可以周期性再生，通过热解、气流冲洗等方法将吸附的VOCs 释放出来，然后重新使用。

2.燃烧：燃烧是将VOCs直接氧化为无害物质的一种方法。

常用的燃烧设备有催化燃烧器、直燃式燃烧器和稳焰燃烧器等。

废气经过燃烧设备时，VOCs与氧气进行充分反应，生成二氧化碳和水等无害物质。

燃烧法对VOCs去除效率高，但需要高温和足够的氧气才能实现充分燃烧，对能源和氧气资源消耗较大。

3.催化氧化：催化氧化是利用催化剂加速VOCs与氧气反应，将其转化为无害物质的方法。

常用的催化剂有贵金属催化剂、活性炭催化剂和金属氧化物催化剂等。

废气经过催化剂反应床时，VOCs与催化剂表面发生化学吸附和反应，生成二氧化碳和水等无害物质。

催化氧化法需要较低的温度和氧气浓度，并且可以实现低温催化氧化，对能源消耗较小。

4.生物处理：生物处理是利用微生物降解VOCs的一种方法。

常见的生物处理方法有生物滤池、生物膜反应器和生物脱附等。

废气经过生物反应器时，微生物降解VOCs成为无害物质，通常需要设立氧气供应系统和调控合适的温度、湿度和pH值等条件。

生物处理法在处理VOCs中具有较好的适应性和低能耗的优势，但对于一些高浓度或复杂组成的废气可能效果较差。

5.膜分离：膜分离是利用不同挥发性有机物在膜上的选择性渗透分离的方法。

常见的膜分离包括多孔性膜、渗透膜和化学选择性膜等。

废气经过膜分离设备时，VOCs通过膜和废气分离，纯化后的气体可以排放或进一步处理。

膜分离法适用于VOCs浓度较低的情况，具有设备结构简单、操作成本较低的特点。

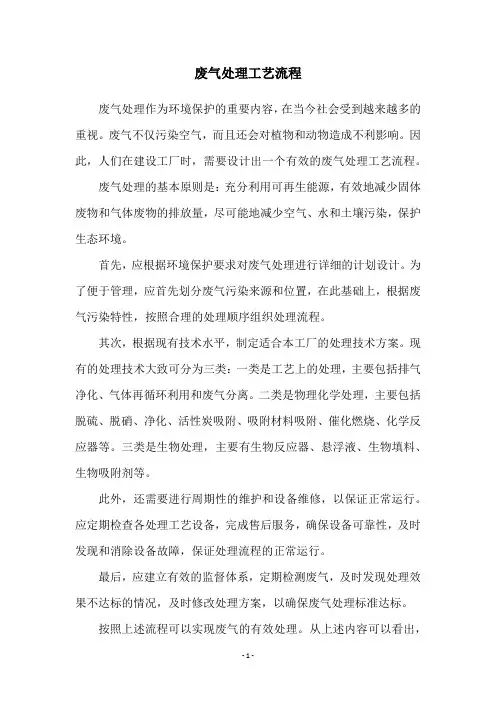

废气处理工艺流程
废气处理作为环境保护的重要内容，在当今社会受到越来越多的重视。

废气不仅污染空气，而且还会对植物和动物造成不利影响。

因此，人们在建设工厂时，需要设计出一个有效的废气处理工艺流程。

废气处理的基本原则是：充分利用可再生能源，有效地减少固体废物和气体废物的排放量，尽可能地减少空气、水和土壤污染，保护生态环境。

首先，应根据环境保护要求对废气处理进行详细的计划设计。

为了便于管理，应首先划分废气污染来源和位置，在此基础上，根据废气污染特性，按照合理的处理顺序组织处理流程。

其次，根据现有技术水平，制定适合本工厂的处理技术方案。

现有的处理技术大致可分为三类：一类是工艺上的处理，主要包括排气净化、气体再循环利用和废气分离。

二类是物理化学处理，主要包括脱硫、脱硝、净化、活性炭吸附、吸附材料吸附、催化燃烧、化学反应器等。

三类是生物处理，主要有生物反应器、悬浮液、生物填料、生物吸附剂等。

此外，还需要进行周期性的维护和设备维修，以保证正常运行。

应定期检查各处理工艺设备，完成售后服务，确保设备可靠性，及时发现和消除设备故障，保证处理流程的正常运行。

最后，应建立有效的监督体系，定期检测废气，及时发现处理效果不达标的情况，及时修改处理方案，以确保废气处理标准达标。

按照上述流程可以实现废气的有效处理。

从上述内容可以看出，
废气处理的效果取决于合理的规划设计和有效的技术方案，这也是废气处理工艺流程的重要组成部分。

通过合理的设计与运用，可以有效地减少废气污染，保护我们的环境，改善我们的生活质量。

结论
结论
本次演示对环氧乙烷催化水合制乙二醇的工艺进行了详细的研究。首先介绍 了该工艺的基本原理和工艺流程，然后分析了反应条件对产物的影响。接着深入 探讨了反应机理和催化剂的作用，并对比了当代国内外的研究成果及相关工艺。 研究发现，环氧乙烷催化水合制乙二醇的工艺具有较高的选择性和较低的成本， 但仍存在一定的不足之处，如催化剂易流失等。
概述
环氧乙烷催化水合制乙二醇的工艺主要包括以下步骤：环氧乙烷与水在催化 剂的作用下反应生成乙二醇和乙醇，再通过精馏分离出产品。该工艺不仅具有高 的选择性，而且催化剂的活性可以重复使用。此外，通过优化反应条件，可以显 著提高乙二醇的收率和纯度。
反应条件对产物的影响
反应条件对产物的影响
在环氧乙烷催化水合制乙二醇的反应中，反应温度、压力、物料配比和催化 剂浓度等因素都会对产物产生影响。其中，反应温度的提高有助于提高乙二醇的 收率，但过高会导致副反应增加。压力对产物的影响则与温度相反，适当增加压 力可以提高反应速率和产物收率。物料配比方面，环氧乙烷与水的比例对产物影 响较大，最佳配比需要根据具体工艺条件确定。而催化剂浓度的增加则可以加快 反应速率，但过高的催化剂浓度会导致成本增加。
当代国内外研究成果与相关工艺 对比
当代国内外研究成果与相关工艺对比
近年来，国内外研究者针对环氧乙烷催化水合制乙二醇的工艺进行了大量研 究。在催化剂的优化方面，研究者们通过改变化学组成、物理结构等手段，研发 出一系列高效、稳定的催化剂。此外，一些新的反应器设计和工艺流程也被提出， 旨在提高乙二醇的收率和纯度，降低生产成本。与相关工艺相比，环氧乙烷催化 水合制乙二醇的工艺具有更高的选择性和较低的成本。
基本内容
1、吸收法主要是通过液体吸收剂与废气中的环氧乙烷发生化学反应，从而达 到净化废气的目的。该方法适用于处理废气量较大、浓度较低的环氧乙烷废气， 具有较高的净化效率，但运行成本相对较高。

四十六废气处理工艺目录一、酸性废气处理工艺 (3)二、三相介质催化氧化废气处理技术工艺 (3)三、制药厂除臭工艺 (4)四、石灰浆中和+活性炭喷入+袋式除尘器的组合工艺 (5)五、石灰石-石膏法处理处理硫酸尾气工艺 (6)六、活性焦烟气脱硫技术工艺 (7)七、电厂脱硫工艺 (8)八、氧化镁法脱硫工艺 (8)九、新型垃圾焚烧双尾气处理工艺 (9)十、臭气净化工艺 (10)十一、复方液吸收法处理低浓度苯类有机废气工艺 (10)十二、含苯废气处理工艺 (11)十三、水浴清洗工艺（旋流板塔）加活性炭吸附工艺 (11)十四、塑胶废气治理工程工艺 (12)十五、涂装烘干废气处理工艺 (12)十六、吸附浓缩+催化燃烧组合工艺 (13)十七、液体吸收塔废气处理设备工艺流程 (14)十八、不含尘的有机废气处理 (14)十九、煤气处理工艺流程图 (16)二十、双碱法脱硫系统-湿法脱硫工艺流程图 (16)二十一、湿式氧化镁脱硫系统-烟气脱硫工艺 (17)二十二、循环流化床脱硫技术工艺 (18)二十三、生物法处理有机废气 (19)二十四、回收与生铁公司烧结机旋转喷雾干燥 (20)二十五、供应造粒设备的烟气处理设备 (20)二十六、焚烧处理配套设施 (21)1二十七、危险废物无害化处理 (22)二十八、热解焚烧炉 (23)二十九、污泥干燥处理系统 (24)三十、垃圾焚烧发电流程 (24)三十一、医疗废弃物焚烧 (25)三十二、城市废弃物热解气化装置 (26)三十三、弃物焚化余热回收锅炉 (27)三十四、逆流回转焚烧炉 (27)三十五、多晶硅尾气干法分离回收工艺流程图 (28)三十六、沉降、冷却工艺处理生产废气 (29)三十七、柴油发电机尾气处理工程技术 (29)三十八、漆包线废气处理方案及工艺 (30)三十九、深度净化装置 (30)四十、有机废气治理工艺 (31)四十一、喷漆室废气处理组合工艺 (32)四十二、多效生物床有机废气治理技术 (32)四十三、WQ YCR有机废气催化燃烧设备 (33)四十四、JMR-1740 催化燃烧装置CO的去除 (34)四十五、RCO蓄热式催化燃烧装置 (34)四十六、印染行业定型机工作过程中产生的废气净化 (35)2一、酸性废气处理工艺外气和酸排气混合进入入口静压箱，静压箱就是减少动压、增加静压、稳定气流和减少气流振动的一种装置，通过静压箱后进入中和塔，中和塔主要是NaOH和NaClO溶液，不断的进行中和，直到碱溶液降到一定的浓度之后，方可将其排除，同时可以不断的再加NaOH 和NaClO以及水，构成新的碱性溶液，不断循环，而中和之后的气体通过出口静压箱排到大气中去。

废气中的油处理工艺流程
废气中的油处理工艺流程通常分为以下几个步骤：
1. 气体分离：将废气中的油与气体分离，常用的方法是使用旋风分离器、静电除油器等。

2. 活性炭吸收：将废气中的油气通过活性炭吸附，使油气得到去除。

3. 冷凝回收：采用冷凝器对废气进行冷却，使油气凝结成液体，然后通过收集器收集。

4. 深度处理：对收集回来的废油进行进一步的处理，如油水分离、蒸馏等。

5. 排放净化：将处理后的废气排放到大气中之前，通过吸附器或催化剂进行进一步净化，使其符合排放标准。

以上是通常的处理工艺流程，具体的流程和设备在不同的应用场合可能有所不同。

废气处理工艺流程图废气处理是指将排放的有毒有害气体经过处理，达到环境排放标准的一种技术。

废气处理工艺流程图如下：1. 废气收集：对产生废气的场所进行收集，包括各种类型的工厂、矿山、汽车尾气排放等。

收集方式包括管道收集、烟囱排放收集等。

2. 预处理：收集到的废气通过过滤器、旋风分离器等设备进行初步预处理。

预处理的目的是去除废气中的固体颗粒物、油烟、水分等。

3. 分离：将废气中的有害物质进行分离，常用的方法有吸附法、吸收法、凝结法等。

吸附法通过选择性吸附剂将废气中有害物质吸附，吸收法通过溶剂将废气中的有害物质溶解，凝结法通过降温使废气中的有害物质凝结成液体。

4. 吸收：通过将废气中的有害物质溶解到溶剂中，实现废气的净化。

常用的溶剂包括活性炭、水、碱液等。

5. 活性炭吸附：将废气中的有机物吸附到活性炭表面，从而去除有机物污染物。

活性炭吸附通常采用吸附设备，将废气通过活性炭吸附床，废气中的有机物被活性炭吸附并固定在其表面。

6. 催化：将废气经过催化剂层，通过一系列的反应和转化，将有害物质转化成无害物质。

常用的催化剂有铂、铑、钯等贵金属。

7. 填料重氧化：通过将废气通过填料层，使废气与氧气充分接触，进行氧化反应，使废气中的有机物、硫化物等有害物质被氧化分解。

8. 燃烧：将废气通过燃烧装置进行燃烧处理，将废气中的有害物质燃烧转化为二氧化碳和水。

燃烧方法有直接燃烧法、催化燃烧法等。

9. 脱硫：通过加入碱液或其他脱硫剂，将废气中的硫化氢、二氧化硫等硫化物进行脱硫处理，降低废气中的硫化物含量。

10. 脱氮：通过将废气中的氮氧化物进行还原反应，将氮氧化物转化为氮气，从废气中去除氮氧化物。

常用的方法有选择性催化还原法、非选择性催化还原法等。

11. 排放：经过处理后的废气达到环境排放标准后，将废气排放到大气中。

排放管道要远离人口密集地区，并通过监测设备进行实时监测。

以上是废气处理的一种常见工艺流程图，工艺的具体选择和流程可以根据废气的成分和性质进行调整。

RTO废气处理系统设备技术说明书编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（RTO废气处理系统设备技术说明书）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为RTO废气处理系统设备技术说明书的全部内容。

RTO废气处理系统设备技术说明书Technical proposal目录一、综述 (3)二、设备名称、数量和用途 (3)1.设备名称 (3)2.设备数量 (3)3.设备用途…………………………………………………………………。

3三、设备技术参数和设备说明………………………………………………。

31.废气参数 (3)2.污染物参数 (4)3.生产班次 (4)4.动力供给…………………………………………………………………。

4四、项目技术标准……………………………………………………………。

4五、RTO工艺流程 (5)六、供货说明 (7)1.废气蓄热器………………………………………………………….。

.…。

72.RTO入口变频风机……………………………………….。

..……………。

83.燃烧氧化室 (9)4.助燃风机………………………………………………………………。

…。

105.RTO设备………………………………………………………………。

…。

106.净化气及非净化气自动控制风门………………………………………。

.。

117.反吹风管 (11)8.RTO下部净化气及非净化气管道………………………………………。

.。

119.观测平台……………………………………………………………….。

…。

1210.绝热工程.........................................................................。

磷化工废气处理工艺一、前言磷化工废气处理是一项重要的环保工作，其目的是减少磷化工生产过程中产生的废气对环境的影响。

本文将介绍一种常用的磷化工废气处理工艺，包括处理原理、设备选型、操作流程等方面。

二、处理原理磷化工废气中主要含有磷酸蒸汽、三氯化磷、四氯化炭素等有机物和无机物，这些物质对环境和人体健康都会造成不良影响。

因此，需要采用适当的处理方法将这些有害物质转化为无害物质排放到大气中。

常用的处理方法是以水为媒介，在高温高压下进行催化裂解和吸收反应。

具体来说，将含有有机物和无机物的废气引入反应器内，在反应器内通过加热和加压使其与水蒸汽发生催化裂解反应，并同时加入吸收剂（如NaOH），将产生的酸性气体进行中和。

最终，在经过多级冷却后，可以得到水溶液和一定量的干净空气。

三、设备选型1. 反应器：反应器是催化裂解和吸收反应的核心设备，其主要作用是提供反应的温度、压力和催化剂等条件。

一般采用不锈钢或玻璃钢材质，具有耐腐蚀、耐高温等特点。

2. 吸收塔：吸收塔主要用于对产生的酸性气体进行中和处理。

一般采用填料式吸收塔，填料材质可以选择陶瓷、聚丙烯等。

3. 冷却器：冷却器主要用于对处理后的气体进行冷却，使其达到排放标准。

一般采用板式换热器或管式换热器。

4. 辅助设备：包括加热系统、加压系统、自动控制系统等。

四、操作流程1. 废气预处理：将含有有机物和无机物的废气通过预处理设备（如过滤器）进行初步过滤，去除其中的颗粒物和沉淀物。

2. 废气进入反应器：将经过预处理后的废气引入反应器内，并同时加入适量的水蒸汽和催化剂（如Fe2O3），在高温高压下进行催化裂解反应。

3. 酸性气体中和：将产生的酸性气体引入吸收塔内，通过与吸收剂（如NaOH）接触，使其发生中和反应，产生水溶液。

4. 气体冷却：将处理后的气体引入冷却器内进行冷却，使其达到排放标准。

5. 排放：将处理后的气体排放到大气中，同时将产生的水溶液进行处理或回收利用。
