指示表测微仪指示表(百分表和千分表)检定规程Verification Regulation of Dial Gauges(Reading 0.01 mm and 0.001 mm)JJG 34-1996 代替JJG 34-1984及JJG 231-1980本检定规程经国家技术监督局于1996年02月14日批准,并自1996年06月01日起施行。
指示表(百分表和千分表)检定规程本规程适用于新制造的、使用中和修理后的分度值为0．0l mm，测量范围为0～3，0～5，0～10mm的百分表及分度值为0．00l mm，测量范围为0～l，0～2，0～3，0～5mm的干分表的检定。
一概述指示表是利用齿条齿轮或杠杆齿轮传动，将测杆的直线位移变为指针的角位移的计量器具。
主要用于测量制件的尺寸和形状、位置误差等。
其外形，百分表如图l所示，千分表如图2所示。
图ll-表体；2-表圈；3-转数指针；4-表盘；5-指针；6-装夹套筒；7-测杆；8-测头图21-表体；2-表圈；3-表盘；4-转数指针；5-指针；6-装夹套筒；7-测杆；8-测头；9-耳环二检定项目和检定条件l．指示表的检定项目和主要检定工具列于表l。
三技术要求和检定方法3．外观3．1 要求：指示表的表蒙应透明洁净，不应有气泡和明显的划痕；表盘刻线应清晰平直，无目力可见的断线和粗细不匀；测头上不应有碰伤、锈迹、斑点和明显的划痕。
其它表面上不应有脱漆、脱铬和毛刺及影响外观质量的其它缺陷。
表上必须有制造厂名或商标、分度值和出厂编号。
使用中和修理后的指示表，允许有不影响使用准确度的外观缺陷。
3．2 检定方法：目力观察。
4 各部分相互作用4．1 要求4．1．1 表圈转动应平稳，静止应可靠，与表体的配合应无明显的松动。
4．1．2 测杆的移动及指针回转应平稳、灵活，不得有跳动、卡住和阻滞现象。
4．1．3 指针应紧固在轴上，测杆移动时，指针不应松动。
4．1．4 紧固指示表装夹套筒后，测杆应能自由移动，不得卡住。

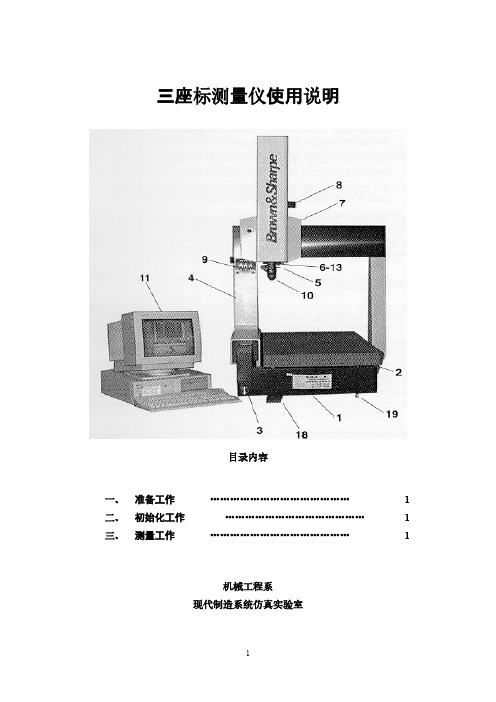

三座标测量仪使用说明目录内容一、准备工作 (1)二、初始化工作 (1)三、测量工作 (1)机械工程系现代制造系统仿真实验室三座标测量仪使用说明注意事项：1.探头要放在不会被机械手碰到的地方。
2.扳动测量仪上的锁定解锁按钮时动作要轻要慢。
3.测量需要在一个平面上的测量点时可以先锁定一个方向的座标，比如Z轴。
4.测量结果在C:\WTUTOR\MEAS\目录下，直接点击.MEA文件即可查看。
5.测量时可多测量几次取平均值，也可以再用卡尺进行验证。
6.关于测量结果的说明：坐标轴的方向在测量仪上有标记。
一、准备工作首先打开气泵的电闸，然后打开气泵的阀门，让气压达到一定程度。
打开计算机，此时与该计算机相连的测量机自动加电。
将测量仪上锁定的按钮向上扳到非锁定位置，在X、Y、Z三个方向移动测量仪，使其归于绝对座标零点，即测量台的左上角处。
二、初始化工作点击桌面上“Tutor”图标启动测量软件，画面如下图1。
图1 初始窗口先点击左上角的“Power”按钮，在小灯变为绿色后再点击它下面那个“Initialize”按钮，在屏幕下方会出现“Home”和“Ok”两个按钮，点击“Home”按钮会弹出如图1的对话框，确定后再点击“Ok”按钮即完成初始化工作。
三、测量工作完整的测量过程应该包括测量探头的标定、参照坐标系的设定、构造元素、测量工件等过程，因本次实验采用的工件比较简单，故不需要全部的过程。
在初始化工作完成以后，点击图1中右上角的“Function”图标，会出现如图2的窗口图2 功能选择窗口接着点击屏幕下方的“Inspec”按钮开始测量。
点击该按钮后会出现如图3的画面。
图3 测量窗口实验的测量主要在这个画面中进行，首先对几个主要的图标加以简要的说明。
“Measure”是对形体进行测量，比如点的位置、圆柱体的直径等；“Relation”是对形体的相对关系进行测量，比如距离角度等；“GD&T”是对形状和位置公差等进行测量，比如平行度垂直度等；“Tip Util”是标定测量探头；“Memory”是对测量得到的数据进行后处理，如存储到文件等；“Output”是定义输出或者显示测量结果的格式等。
百分表检定仪标准装置百分表检定仪是一种用于测量工件表面平面度、圆度、同心度等参数的精密测量仪器，其准确性和稳定性对于保证加工质量至关重要。
而百分表检定仪标准装置则是用于检定和校准百分表检定仪的设备，其准确性和可靠性直接影响着百分表检定仪的测量结果。
本文将对百分表检定仪标准装置的相关内容进行介绍。
一、百分表检定仪标准装置的组成。
百分表检定仪标准装置通常由基准台、调节装置、示值装置和校准仪器等部分组成。
基准台是百分表检定仪标准装置的主体部分，其平面度和垂直度要求非常高，通常采用大理石或者稳定性极好的金属材料制作。
调节装置用于调整基准台的水平度和垂直度，以确保基准台的准确性。
示值装置则是用于读取和记录百分表检定仪的测量数值，通常采用数字显示装置或者精密的刻度盘。
校准仪器则是用于对百分表检定仪标准装置进行定期校准和检定，以确保其准确性和稳定性。
二、百分表检定仪标准装置的使用方法。
在使用百分表检定仪标准装置进行检定时，首先需要将待检定的百分表检定仪安装到基准台上，并通过调节装置调整其水平度和垂直度，使其与基准台保持平行和垂直。
然后通过示值装置读取百分表检定仪的示值，并与校准仪器进行比对，以确定其准确性和稳定性。
在检定过程中，需要注意环境温度、湿度和外部干扰等因素对测量结果的影响，确保检定结果的准确性和可靠性。
三、百分表检定仪标准装置的维护与保养。
为了确保百分表检定仪标准装置的准确性和稳定性，需要定期对其进行维护与保养。
首先要保持基准台的清洁和平整，避免因尘埃和杂质导致基准台的不平整和磨损。
其次要定期对调节装置进行检查和调整，确保其灵活性和准确性。
同时还需要定期对示值装置和校准仪器进行校准和检定，以确保其测量结果的准确性和可靠性。
另外，还需要注意避免百分表检定仪标准装置受到外部冲击和振动，以免影响其准确性和稳定性。
四、百分表检定仪标准装置的发展趋势。
随着制造业的发展和技术的进步，百分表检定仪标准装置也在不断地发展和完善。
天津市广赫商贸有限公司天津市广赫商贸有限公司一.概述本仪器适用于新产和修理后及使用中的百分表、杠杆式百分表及量程6-450mm的内径百分表的综合性检定。
本检定仪符合JJG201-99＂指示类量具检定仪＂国家计量检定规程要求。
本检定仪可检定：1.百分表：可检测杆受径向力时对示值的影响、示值变动性、测力、示值误差、回程误差。
2.杠杆式百分表：可检示值误差、回程误差、示值变动性。
3.内径百分表：可检量程6-450mm以内的内径百分表的示值误差、相邻误差(涨簧式和钢球式内径表除外)。
二.结构图1 SB-3型百分表检定仪结构示意图1.示值定位装置2.测微头座3.固定螺纱4.测杆5.偏心锁紧轴6.百分表座7.升降轴固紧螺钉8.旋臂9.V型压板固紧螺钉 10.V型压板 11.V型夹座 12.立柱 13.旋臂固紧螺钉14.指针式扭簧测力计 15.底座 16.升降立柱 17.水平脚 18.带筋平台 19.升降调节螺钉 20.固紧螺钉 21.杠杆百分表夹具 22.V型托架 23.半圆柱形侧块三.主要技术要求1.仪器在0-25mm内、示值误差不大于0.004mm、在任意10mm范围内示值误差不大于0.003mm、任意1mm范围内不大于0.002mm、回程误差不大于0.001mm。
2.测力计有效测量范围0-1.6N，分度值0.1N。
3.带筋平台平面度不大于0.001mm、表面粗糙度不大于0.05um。
4.半圆柱形侧块平行度不大于0.001mm。
四.百分表检定方法⑴测杆受径向力时对示值影响的检定将百分表装夹在旋臂8，转向带筋平台18上方。
然后将半圆侧块放在带筋平台面上，旋转升降调节螺钉19，使百分表测头与半圆柱侧块的圆柱面最高位置接触。
锁紧升降轴固紧螺钉7和旋臂固紧螺钉13。
将侧块以带筋平台面为基准，前、后、左、右四个方位分别移动各两次。
测量时测点不得离开半圆柱面。
同一方位上移动侧块，百分表上指示的最大值的差值应不超过JJG34-96检定规程的要求。
安装和使用前，请仔细阅读产品使用维修说明书!FJ-347AX-γ剂量仪使用维修说明书西安核仪器厂目录1概述 (2)2工作原理 (2)3技术性能 (3)4尺寸、重量 (4)5操作方法 (4)6故障分析与排除 (5)7维护、校准 (6)8运输、开箱检查 (6)1概述FJ-347A X和γ剂量仪是FJ-347的改进型。
它是一种通用的辐射防护仪表，由于采用近期先进技术，它具有测量剂量率和剂量两种功能；具有灵敏度高，能量响应范围宽，重量轻和功耗低等特点。
特别适用于X射线医疗，放射性同位素应用和原子能工业等部门。
对探测高电压器件产生的低能X射线也是适用的，如彩色显象管，雷达装置等。
经过校正，还可以测量β射线的吸收剂量率和剂量。
还可探测高能α粒子。
2工作原理FJ-347A X和γ剂量率仪的简图示于图1，它由电离室，MOSFET放大级，运算放大器，反馈网络，指示电表和电源等组成。
当X或γ射线作用于电离室时，电离室产生电离电流，此电离流过高兆欧电阻R或电容C上产生端电压。
此电压经过MOSFET和运算放大器放大，在按10∶1或3∶1或全反馈至R和C的低端。
运算放大器的输出电压由电表指示，电表读数与X和γ射线产生的剂量率或剂量成正比。
2.1电离室仪器的探测器是密封空气电离室，实现能量转换。
电离室成圆柱形，由原子序数接近空气的塑料压铸成。
室壁厚度200㎎/㎝2，前端窗为3㎎/㎝2聚酯薄膜。
室内喷涂石墨导电层。
容积约300㎝3。
电离室外有一保护筒与基座用螺纹结合。
筒前端垫有300㎎/㎝2的塑料板。
此保护筒为电离室提供保护；当测量高能X和γ射线起电子平衡壁作用。
空气对X或γ射线的能量吸收的研究表明，在温度+20℃，大气压101.3KP条件下，1㎝3干燥空气，吸收10μGy/h的剂量率，所产生的正负离子全部收集后，可得到电流9.8×10-17A，此电离室容积是300㎝3，所以10μGy/h档满刻度指示的电流为2.94×10-14A由于温度和元件误差的关系，实际值与计算值略有差别。
百分表检定仪操作规程1、百分表测力检定①将百分表装夹在旋臂上。
②松开紧固螺钉，旋转测臂，使百分表测头位于测力计测头中央上方。
③调节升降调节螺钉，按规程JJG34-96规定检定。
2、百分表示值变动性检定①旋转旋臂，使百分表测头位于小平台中央上方。
②将半圆柱形测块放在平台上，使测块上的平面部分位于百分表测头下方。
③按规程JJG34-96规定检定。
每次检定前必须将紧固螺钉拧紧。
3、百分表测杆受径向力时对示值的影响检定①将百分表装夹在旋臂上。
②松开紧固螺钉，旋转测臂，使百分表测头位于测力计测头中央上方。
③调节升降调节螺钉，使百分表测头与半圆柱测块的圆柱最高位置接触。
按规程JJG34-96规定检定。
4、百分表示值误差的检定①将百分表装夹在百分表座上。
②将测微头座移到相应位置，使测微头端面跟百分表测量头接触。
③左旋拧紧偏心缩紧轴，按规程JJG34-96规定检定。
5、内径百分表的检定①从底座上取下百分表座，装上立柱。
②将内径百分表装入V形夹座上。
③移动测微头座，使测微头端面跟内径表活动量头接触。
按规程JJG36-77规定检定。
6、杠杆百分表测力的检定①将杠杆百分表夹具装在旋臂上，杠杆百分表装在夹具末端，使杠杆百分表测头移到测力计工作面中央上方。
②按JJG35-80规程规定检定。
7、杠杆百分表示值误差的检定①将杠杆百分表夹具装在百分表座上，被检表装夹具上，使杠杆百分表测头对准测微头端面中央。
②按JJG35-80规程规定检定。
编制：日期：2011年3月1日批准：日期：2011年3月1日。
