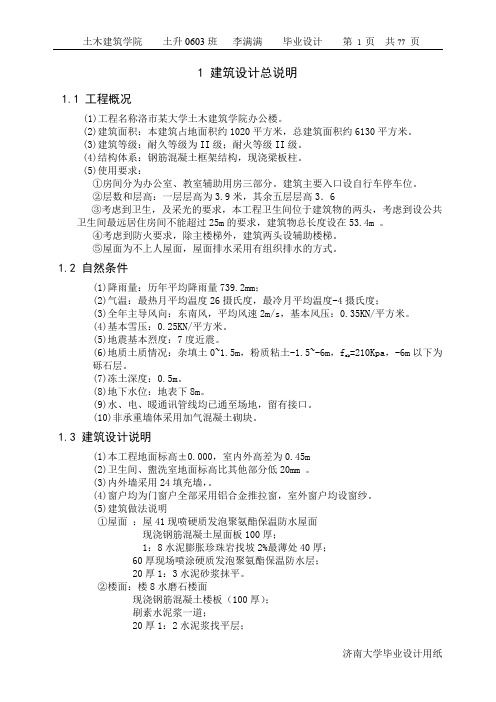

1建筑设计总说明1.1工程概况(1)工程名称洛市某大学土木建筑学院办公楼。
(2)建筑面积:本建筑占地面积约1020平方米,总建筑面积约6130平方米。
(3)建筑等级:耐久等级为II级;耐火等级II级。
(4)结构体系:钢筋混凝土框架结构,现浇梁板柱。
(5)使用要求:①房间分为办公室、教室辅助用房三部分。
建筑主要入口设自行车停车位。
②层数和层高:一层层高为3.9米,其余五层层高3.6③考虑到卫生,及采光的要求,本工程卫生间位于建筑物的两头,考虑到设公共卫生间最远居住房间不能超过25m的要求,建筑物总长度设在53.4m。
④考虑到防火要求,除主楼梯外,建筑两头设辅助楼梯。
⑤屋面为不上人屋面,屋面排水采用有组织排水的方式。
1.2自然条件(1)降雨量:历年平均降雨量739.2mm;(2)气温:最热月平均温度26摄氏度,最冷月平均温度-4摄氏度;(3)全年主导风向:东南风,平均风速2m/s,基本风压:0.35KN/平方米。
(4)基本雪压:0.25KN/平方米。
(5)地震基本烈度:7度近震。
=210Kpa,-6m以下为(6)地质土质情况:杂填土0~1.5m,粉质粘土-1.5~-6m,fak砾石层。
(7)冻土深度:0.5m。
(8)地下水位:地表下8m。
(9)水、电、暖通讯管线均已通至场地,留有接口。
(10)非承重墙体采用加气混凝土砌块。
1.3建筑设计说明(1)本工程地面标高±0.000,室内外高差为0.45m(2)卫生间、盥洗室地面标高比其他部分低20mm。
(3)内外墙采用24填充墙,。
(4)窗户均为门窗户全部采用铝合金推拉窗,室外窗户均设窗纱。
(5)建筑做法说明①屋面:屋41现喷硬质发泡聚氨酯保温防水屋面现浇钢筋混凝土屋面板100厚;1:8水泥膨胀珍珠岩找坡2%最薄处40厚;60厚现场喷涂硬质发泡聚氨酯保温防水层;20厚1:3水泥砂浆抹平。
②楼面:楼8水磨石楼面现浇钢筋混凝土楼板(100厚);刷素水泥浆一道;20厚1:2水泥浆找平层;刷素水泥浆一道;15厚1:2.5水泥白石子磨光、刷草酸、打蜡。
全国大学生结构设计大赛计算书作品名称:参赛学校:参赛队员:专业名称:指导教师:全国大学生结构设计竞赛组委会目录第1 部分设计说明书 (2)1.1 结构选型 (2)1.2 特色说明 (3)第2 部分设计方案图 (4)2.1 结构总装配图 (4)2.2 构件详图 (5)2.3 节点详图 (6)2.4 方案效果 (7)2.5 铁块分布 (7)第3 部分设计计算书 (10)3.1 计算模型 (10)3.2 结构计算假定及材料特性 (10)3.2.1 计算假定 (10)3.2.3 构件截面尺寸 (11)3.2.4 材料力学性能 (11)3.3 结构动力分析 (12)3.3.1 计算模型建模 (12)3.3.2 模态分析 (12)3.3.3 时程分析 (14)3.4 结构极限承载力计算 (16)3.5 计算结论 (18)参考文献 (20)第 1 部分设计说明书··1.1 结构选型根据本次竞赛要求,该竹制结构模型需要经受三次不同强度大小的地震考验,分别以不发生破坏、不发生梁柱等主要构件破坏和不坍塌为评判标准,并不参考结构在地震效应作用下的侧移反应。
因此不必选用抗侧刚度较大的结构体系,从而达到节省材料、减小地震时地震力的作用;由于比赛规则限制,上层部分的平面内部竖向构件到底层时无法落地,造成竖向抗侧力构件不连续,因此不利于结构选用核心筒等抗侧力结构体系;综上,将该结构模型的结构形式定为框架结构。
由于模型加载时采用的铁块为长方体,且屋面水箱底部为正方形。
为方便加载,将模型的各层平面设计为正方形。
同时,为减小结构在地震作用下产生扭转作用,将竖向构件分别布置在四个角点,使其沿平面主轴对称。
各竖向构件底部间距均取规则所允许的最大间距,使结构的高宽比达到最小,最大程度减小了地震引起结构的倾覆作用。
按照结构在地震作用下的剪力与弯矩上小下大的基本分布规律,将模型的平面尺寸依次减小,使结构竖向刚度从上到下均匀增大,使模型外形更接近于弯矩的分布,使各杆件内力分布更合理。

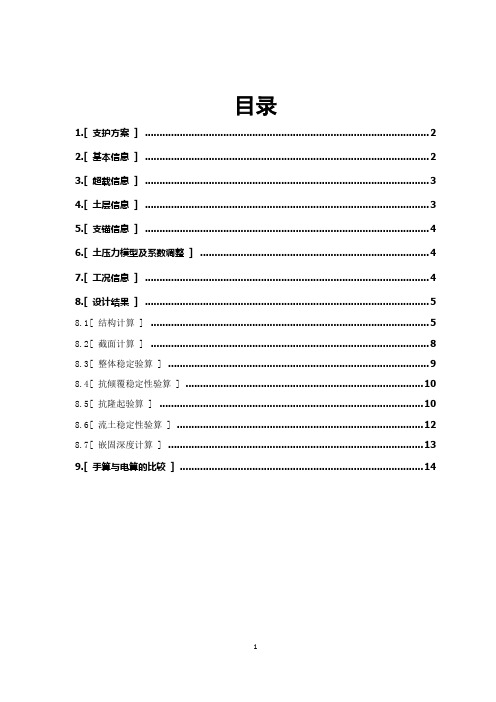

目录1.[ 支护方案] (2)2.[ 基本信息] (2)3.[ 超载信息] (3)4.[ 土层信息] (3)5.[ 支锚信息] (4)6.[ 土压力模型及系数调整] (4)7.[ 工况信息] (4)8.[ 设计结果] (5)8.1[ 结构计算 ] (5)8.2[ 截面计算 ] (8)8.3[ 整体稳定验算 ] (9)8.4[ 抗倾覆稳定性验算 ] (10)8.5[ 抗隆起验算 ] (10)8.6[ 流土稳定性验算 ] (12)8.7[ 嵌固深度计算 ] (13)9.[ 手算与电算的比较] (14)1.[ 支护方案 ]---------------------------------------------------------------------- 排桩支护---------------------------------------------------------------------- 2. [ 基本信息 ]----------------------------------------------------------------------3. [ 超载信息 ]---------------------------------------------------------------------- [ 附加水平力信息 ]-------------------------------------------------------------------------------------------------------------------------------------------- 4. [ 土层信息 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 土层参数 ]-------------------------------------------------------------------------------------------------------------------------------------------- 5. [支锚信息]-------------------------------------------------------------------------------------------------------------------------------------------- 6. [ 土压力模型及系数调整 ]---------------------------------------------------------------------- ___弹性法土压力模型:__经典法土压力模型:______---------------------------------------------------------------------- 7. [ 工况信息 ]-------------------------------------------------------------------------------------------------------------------------------------------- 8.[ 设计结果 ]---------------------------------------------------------------------- ---------------------------------------------------------------------- 8.1[结构计算 ]---------------------------------------------------------------------- 各工况:内力位移包络图:地表沉降图:---------------------------------------------------------------------- [ 冠梁选筋结果 ]----------------------------------------------------------------------___---------------------------------------------------------------------- [ 环梁选筋结果 ]----------------------------------------------------------------------___----------------------------------------------------------------------8.2 [ 截面计算 ]----------------------------------------------------------------------钢筋类型对应关系:d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500 [ 截面参数 ][ 内力取值 ]8.3[ 整体稳定验算 ]----------------------------------------------------------------------计算方法:瑞典条分法应力状态:总应力法条分法中的土条宽度: 1.00m滑裂面数据整体稳定安全系数 K s = 2.050圆弧半径(m) R = 11.916圆心坐标X(m) X = -0.914圆心坐标Y(m) Y = 5.3628.4[ 抗倾覆稳定性验算 ]----------------------------------------------------------------------抗倾覆安全系数:M p——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索,支点力为锚杆或锚索的锚固力和抗拉力的较小值。
给老师一封信_450字(实用版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的实用范文,如工作计划、工作总结、演讲稿、合同范本、心得体会、条据文书、应急预案、教学资料、作文大全、其他范文等等,想了解不同范文格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of practical sample essays for everyone, such as work plans, work summaries, speech drafts, contract templates, personal experiences, policy documents, emergency plans, teaching materials, complete essays, and other sample essays. If you want to learn about different formats and writing methods of sample essays, please stay tuned!给老师一封信_450字给老师一封信_450字(通用20篇)给老师一封信_450字篇1语文老师:您好!您知道吗?我现在有千言万语想对您说,因为您太好了,所以我不知道从哪个“好”先说。

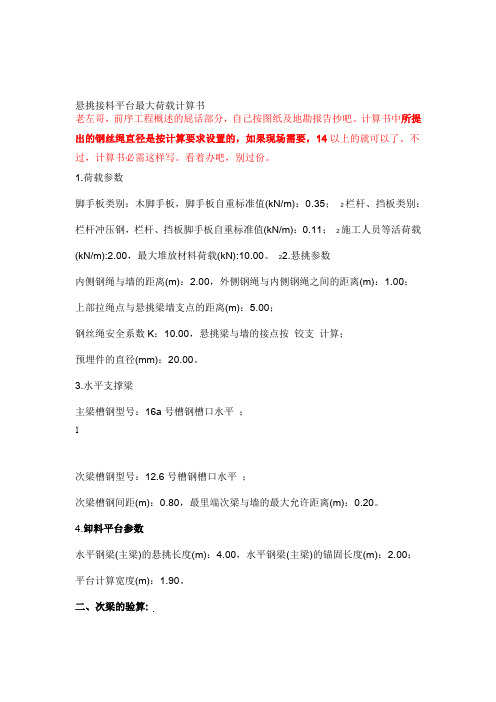

悬挑接料平台最大荷载计算书老左哥,前序工程概述的屁话部分,自己按图纸及地勘报告抄吧。
计算书中所提出的钢丝绳直径是按计算要求设置的,如果现场需要,14以上的就可以了。
不过,计算书必需这样写。
看着办吧,别过份。
1.荷载参数脚手板类别:木脚手板,脚手板自重标准值(kN/m):0.35;2栏杆、挡板类别:栏杆冲压钢,栏杆、挡板脚手板自重标准值(kN/m):0.11;2施工人员等活荷载(kN/m):2.00,最大堆放材料荷载(kN):10.00。
22.悬挑参数内侧钢绳与墙的距离(m):2.00,外侧钢绳与内侧钢绳之间的距离(m):1.00;上部拉绳点与悬挑梁墙支点的距离(m):5.00;钢丝绳安全系数K:10.00,悬挑梁与墙的接点按铰支计算;预埋件的直径(mm):20.00。
3.水平支撑梁主梁槽钢型号:16a号槽钢槽口水平;1次梁槽钢型号:12.6号槽钢槽口水平;次梁槽钢间距(m):0.80,最里端次梁与墙的最大允许距离(m):0.20。
4.卸料平台参数水平钢梁(主梁)的悬挑长度(m):4.00,水平钢梁(主梁)的锚固长度(m):2.00;平台计算宽度(m):1.90。
二、次梁的验算:50钢管口水平,间距0.80m次梁选择,其截面特性为:面积A=15.69cm;2惯性距I=391.47cm;4x转动惯量W=62.14cm;3x回转半径i=4.95cm;x截面尺寸:b=53.0mm,h=126.0mm,t=9.0mm。
1.荷载计算(1)脚手板的自重标准值:本例采用木脚手板,标准值为0.35kN/m;22Q = 0.35×0.80= 0.28kN/m;1(2)最大的材料器具堆放荷载为10.00kN,转化为线荷载:Q = 10.00/ 4.00/ 1.90×0.80= 1.05kN/m;2(3)槽钢自重荷载Q=0.12kN/m;3经计算得到静荷载设计值q = 1.2×(Q+Q+Q) = 1.2×(0.28+1.05+0.12) = 3121.74kN;经计算得到活荷载设计值P = 1.4×2.00×0.80×1.90= 4.26kN。
北安至富裕高速公路古城至富裕段工程建设项目A13标段(K88+000-K97+000)拌合站水泥罐基础承载力、抗风、抗倾覆计算黑龙江省龙建路桥第二工程有限公司拌合站水泥罐基础承载力、抗风、抗倾覆计算一、工程概况我项目承担北安至富裕高速公路古城至富裕段工程建设项目项目A13合同段的施工任务,路基、路面基层起讫桩号K88+000-K97+000 ,路基工程规模 9 km;路面面层起讫桩号K79+000-K105+300 ,路面工程规模 26.3 km;主要工程量挖方 4.1万m3、填方63.2万m3、路面基层20.4万m2、路面面层53.8万 m2。
合同工期 36 月(现调整为24月),开工日期 2015年10月,交工日期 2018年10月(现调整为2017年10月);合同总造价 29109 万元。
拌合站场地的位于太东乡民玉村小学原学校北侧(对应主线里程桩号:K91+600),拌合站面积为60500m2,为满足基层、底基层质量和施工需求,结合现场实际施工情况,拟设置一座水泥稳定拌合站WCZ800型,配备2个80T水泥罐,每个水泥罐自重10T,装满水泥重90T;水泥罐高15(腿高5m),直径3m,在主机侧面布置。
二、编制依据1、北安至富裕高速公路设计图纸等设计资料;2、施工现场总平面布置图;3、水泥罐总示意及基础图参数(厂家提供);4、《建筑结构荷载规范》GB50009-2012。
三、水泥罐基础及承台设计1、本水泥罐基础根据现场实际地质情况,采用天然基础;2、基础承台设计为:承台砼为C30、两承台每个尺寸为3000×3000×2800mm ;基础埋深2000 mm ,其水泥罐的地脚螺栓根据厂家说明书配置,基础顶预埋地脚钢板与水泥罐支腿满焊。
四、水泥罐基础、承台计算1、基础竖向承载力验算施工前先对地基进行现场检测,测得地基承载为180kpa 。
V=90×9.8=882KNG=3×3×2.8×2.5×9.8=617KNA=3×3=9m 2б地=(G+V )/A=(617+882)/9=166.56KM/m 2<[б地]=180KM/m 2所以,满足要求。
***********工程楼板满堂脚手架验算计算书计算:复核:审批:************工程项目经理部二〇一六年四月十九日目录一、计算依据.................................................................................................................. 错误!未定义书签。
二、工程概况.................................................................................................................. 错误!未定义书签。
三、工程属性ﻩ错误!未定义书签。
四、荷载设计ﻩ错误!未定义书签。
五、模板体系设计.......................................................................................................... 错误!未定义书签。
(一)面板检算ﻩ错误!未定义书签。
(二)小梁检算ﻩ错误!未定义书签。
(三)主梁检算...................................................................................................... 错误!未定义书签。
(四)立柱验算...................................................................................................... 错误!未定义书签。
(五)可调拖座验算ﻩ错误!未定义书签。
(六)立杆地基基础检算...................................................................................... 错误!未定义书签。
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==代建单位领导做总结性发言篇一:工程代建总结长沙哈量凯帅精密机械有限公司代建工程工作总结煤炭工业济南设计研究院有限公司长沙项目部二〇一一年十月二十六日长沙哈量凯帅精密机械有限公司新建厂区工程,经过各参建单位的积极努力,团结协作,顺利完成了工程规划、可研、勘测、设计、监理、招投标、施工以及竣工的全部内容,根据代建工程实际情况,特提出代建工作总结。
一、工程情况:1、工程名称:2、建设单位:长沙哈量凯帅精密机械有限公司3、代建单位:4、质检单位:长沙经济技术开发区质量监督站5、施工单位:二、设计概况:本工程为长沙哈量精密机械有限公司新建厂区项目。
本项目建设地点位于湖南省长沙经济技术开发区,交通便利。
厂区项目有研发楼、食堂及员工倒班宿舍楼、联合厂房、门卫室及大门等相应公用工程及配套设施。
办公楼、综合楼结构型式为框架结构,联合厂房结构型式为门式钢架结构。
技术经济指标表三、代建项目管理体系2. 现场项目管理人员名单四、代建工程项目履行情况:长沙项目部进驻现场后,即严格按代建合同约定全面开展项目管理工作,提交了项目管理规划,制定了项目经理岗位责任制,建立健全了项目部各项管理规章制度。
由于前期土地交接过程出现了种种问题,交接时间拖延了好几个月,所以最终到4月19日才正式动工。
在此期间,项目部组织各参建单位进行施工图审核及交底,协调各参建单位施工工序搭接及配合等具体工作,为了使本工程能如期保质保量的完成,项目部进行了大量的内外部相关单位的协调工作,具体工作内容如下:1.外部手续办理工作情况:201X-1-20 在长沙县管委会三楼召开代建项目初步设计审查会,针对专家们提出的合理性建议和意见,进行了修改与完善。
201X-6-8 到长沙县政务办公大楼办理防雷设计审核,需要交纳的材料有:建设工程规划许可证、施工单位资质证书、规划局签字的总平面布置图、电气设计图、建筑(来自:WwW. : 代建单位领导做总结性发言 )面积核定计算书(或建筑工程规划审批单)。
1建筑设计总说明1.1工程概况(1)工程名称洛市某大学土木建筑学院办公楼。
(2)建筑面积:本建筑占地面积约1020平方米,总建筑面积约6130平方米。
(3)建筑等级:耐久等级为II级;耐火等级II级。
(4)结构体系:钢筋混凝土框架结构,现浇梁板柱。
(5)使用要求:①房间分为办公室、教室辅助用房三部分。
建筑主要入口设自行车停车位。
②层数和层高:一层层高为3.9米,其余五层层高3.6③考虑到卫生,及采光的要求,本工程卫生间位于建筑物的两头,考虑到设公共卫生间最远居住房间不能超过25m的要求,建筑物总长度设在53.4m。
④考虑到防火要求,除主楼梯外,建筑两头设辅助楼梯。
⑤屋面为不上人屋面,屋面排水采用有组织排水的方式。
1.2自然条件(1)降雨量:历年平均降雨量739.2mm;(2)气温:最热月平均温度26摄氏度,最冷月平均温度-4摄氏度;(3)全年主导风向:东南风,平均风速2m/s,基本风压:0.35KN/平方米。
(4)基本雪压:0.25KN/平方米。
(5)地震基本烈度:7度近震。
=210Kpa,-6m以下为(6)地质土质情况:杂填土0~1.5m,粉质粘土-1.5~-6m,fak砾石层。
(7)冻土深度:0.5m。
(8)地下水位:地表下8m。
(9)水、电、暖通讯管线均已通至场地,留有接口。
(10)非承重墙体采用加气混凝土砌块。
1.3建筑设计说明(1)本工程地面标高±0.000,室内外高差为0.45m(2)卫生间、盥洗室地面标高比其他部分低20mm。
(3)内外墙采用24填充墙,。
(4)窗户均为门窗户全部采用铝合金推拉窗,室外窗户均设窗纱。
(5)建筑做法说明①屋面:屋41现喷硬质发泡聚氨酯保温防水屋面现浇钢筋混凝土屋面板100厚;1:8水泥膨胀珍珠岩找坡2%最薄处40厚;60厚现场喷涂硬质发泡聚氨酯保温防水层;20厚1:3水泥砂浆抹平。
②楼面:楼8水磨石楼面现浇钢筋混凝土楼板(100厚);刷素水泥浆一道;20厚1:2水泥浆找平层;刷素水泥浆一道;15厚1:2.5水泥白石子磨光、刷草酸、打蜡。
③外墙:外墙23涂料墙面7厚1:3水泥砂浆打底扫毛;7厚1:2.5水泥砂浆罩面抹平:刷(喷)涂料④内墙:内墙9水泥砂浆抹面7厚1:3水泥砂浆打底扫毛7厚1:3水泥砂浆找平扫毛6厚1:2.5水泥砂浆压实抹光喷内墙涂料⑤散水3:散水3细石混凝土散水60厚C20混凝土撒1:1水泥细砂压实抹光150厚3:7灰土夯实素土夯实⑥顶棚:顶棚9刷素水泥浆一道9厚1:0.3:3水泥石灰膏砂浆打底扫毛9厚1:0.3:2.5水泥石灰膏砂浆罩面满刮腻子一遍及乳胶漆⑦油漆:木材面油漆,金属面油漆。
⑧门窗:门为木门,窗为不锈钢窗。
1.4门窗表1.5设计依据(1)设计资料由指导教师提供。
(2)主要设计规范:①《建筑设计资料集》(第二版)中国建筑工业出版社;②《建筑方案设计图集》辽宁科学技术出版社;③中华人民共和国现行建筑设计规范;④《建筑结构构造资料集》(上、下集)中国建筑工业出版社,1990.12(第一版);⑤中华人民共和国现行结构设计规范;⑥山东省标准建筑、结构标准设计图集,山东省标准设计办公室;⑦国家建筑、结构设计标准图,中国建筑标准设计研究所。
2结构设计总说明2.1工程概况(1)本工程为某大学土木建筑学院办公楼。
本建筑共六层,建筑面积约6130m2,总长度53.4m,总宽度21.6m,总建筑高度22.6m。
一层层高为3.9米,其余五层层高3.6。
框架结构形式。
(2)本工程抗震设防烈度7度,抗震等级为三级,属II类场地土。
(3)本建筑结构的设计使用年限为50年。
(4)本工程结构形式为钢筋混凝土框架结构。
2.2工程地质条件(1)地震基本烈度:7度近震。
(2)地质土质情况:杂填土0~1.5m,粉质粘土-1.5~-6m,f=210Kpa,-6m以下为砾ak石层。
(3)冻土深度:0.5m。
(4)地下水位:地表下8m2.3设计荷载取值(1)基本风压:0.35kN/m2。
(2)基本雪压:0.25kN/m2。
(3)活荷载标准值:①屋面均布活荷载标准值取0.5kN/m2(不上人)雪荷载标准值0.25kN/m2两者不同时考虑取较大值0.5kN/m2②楼面活荷载标准值教室、卫生间 2.0kN/m2走廊、门厅 2.5kN/m22.4设计材料(1)混凝土柱C30、梁C30、板C25(2)钢筋梁:主筋II级钢(HRB335)柱:主筋III级钢(HRB400)梁柱箍筋:I级钢(HPB235)板:I级钢(HPB235)2.5构造说明2.5.1构件主筋混凝土保护层厚度纵向受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径。
梁,35mm;柱,35mm;板,20mm。
2.5.2楼板(1)采用现浇钢筋混凝土楼盖,板内下层钢筋在支座搭接者应深入支座至梁的远端。
板内上层钢筋不能在支座搭接。
(2)单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%,且不应小于该方向板截面面积的0.15%;分布钢筋的间距不宜大于250㎜,直径不宜小于6㎜。
(2)楼板上的孔洞应预留。
当空洞尺寸不大于300时,将板筋绕过,不得截断,当孔洞大于300时应按设计要求加设附加筋。
2.5.3梁(1)箍筋采用封闭式,箍筋末端应做成135度弯钩,弯钩端头平直段长度不应小于箍筋直径的10倍(2)在纵向受力钢筋搭接长度范围内的箍筋,其直径不应小于搭接钢筋较大直径的0.25倍,其间距不应大于搭接钢筋较小直径的5倍,且不应小于50mm。
搭接接头面积百分率,对梁、板不易大于25%,柱不易大于50%。
(4)钢筋连接优先采用机械连接或焊接,受力钢筋接头宜设在受力较小处,在同一根钢筋上宜少接头。
(5)梁上集中荷载处附加箍筋的形状及肢数,均与梁内箍筋相同。
2.6设计依据(1)GBJ9-01《建筑结构荷载规范》(2)GBJ9-01《建筑抗震设计规范》(3)GBJ9-01《混凝土结构设计规范》(4)GBJ9-01《建筑结构荷载规范》3结构设计计算3.1初估梁柱截面尺寸选择中间位置的一品框架进行设计根据地质资料,确定基础顶面离室外地面为550mm,由此得底层层高为4.9m。
3.1.1梁截面尺寸确定框架梁:框架梁的界面高度可按跨度的(1/8~1/12)估算后确定,但不宜大于净跨的1/4。
框架梁截面宽度可取梁截面高度的(1/3~1/2),但不宜小于200mm,截面高度和宽度比值不宜大于4,以保证平面外稳定性。
边跨(BC、DE)梁:L=7500mmh=(1/8~1/12)×7500=937.5~625mm取h=700mmb=(1/3~1/2)h=233~350mm取b=300mm主梁截面取300mm×700mm连系梁:L=4500mmh=(1/8~1/12)×4500mm=562.5~375mm3.1.2柱截面尺寸的确定基础顶面离室外地面为550mm,3900+550+450=4900底层柱高H=4900,由于为现浇楼盖则其L=1.0H=4900,其他层柱高H=3600,同样为现浇楼盖条件下的计算高度l=1.25H=1.25×3600=4500,采用等截面柱,从限制细长柱考虑:则由b≥1/30=4500/30=150mm,h≥1/25=4500/25=180mm,柱截面宽度不宜小于300mm,柱净高与截面高度之比不宜小于4倍柱截面。
截面尺寸可按下列公式估算:b=l/15=4500/15=300mm取500mm;故取500mm×500mm。
3.1.3各梁、柱构件的线刚度BC、DE跨:i=2E/12×03×0.73/7.5=22.87×10-4ECD跨:i=2E/12×0.3×0.73/3=57.17×10-4E上层柱:i=E/12×0.5×0.53/3.6=14.47×10-4E下层柱:i=E/12×0.5×0.53/4.9=10.63×10-43.2板的设计3.2.1屋面板(屋41)现浇混凝土屋面板100厚25×0.1=2.5kN/m1:8水泥膨胀珍珠岩找坡2%最薄处40厚,0.13×8.5=1.1kN/m60厚现场喷涂硬质发泡聚氨酯保温防水层 3.5×0.06=0.21kN/m20厚1:3水泥砂浆抹平20×0.02=0.4kN/m4.21kN/m2屋面活载:0.5kN/m2(不上人屋面)混凝土等级C25,板内受力筋及其他钢筋采用HPB235。
图3.1结构平面布置图图3.2计算简图、各杆件线刚度为(单位10-4E)(2)板的设计恒载分项系数1.2,活载分项系数1.4g=1.2×4.21=5.05kN/m2q=1.4×0.5=0.7kN/m21/2q1=0.35kN/m2g+1/2q=5.4kN/m2g+q=5.75kN/m2(3)计算跨度由于板在各个分格(包括边跨)均与梁整体浇筑,故L0=轴线间距离。
