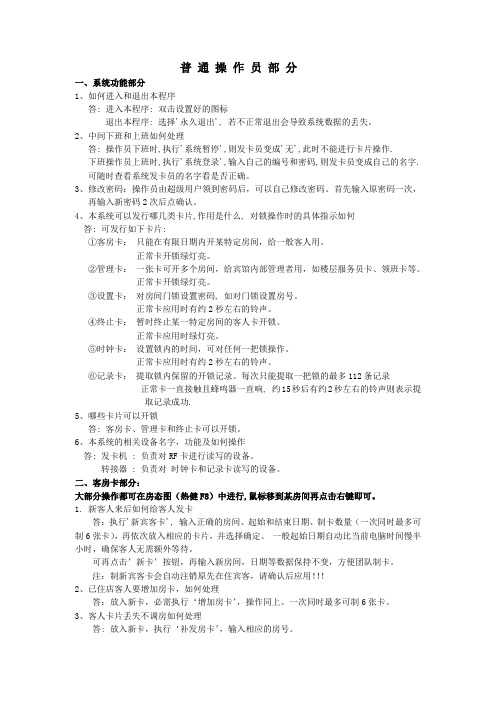

普通操作员部分一、系统功能部分1、如何进入和退出本程序答: 进入本程序: 双击设置好的图标退出本程序: 选择'永久退出', 若不正常退出会导致系统数据的丢失。
2、中间下班和上班如何处理答: 操作员下班时,执行'系统暂停',则发卡员变成'无',此时不能进行卡片操作.下班操作员上班时,执行'系统登录',输入自己的编号和密码,则发卡员变成自己的名字.可随时查看系统发卡员的名字看是否正确。
3、修改密码：操作员由超级用户领到密码后，可以自己修改密码。
首先输入原密码一次，再输入新密码2次后点确认。
4、本系统可以发行哪几类卡片,作用是什么, 对锁操作时的具体指示如何答: 可发行如下卡片:①客房卡：只能在有限日期内开某特定房间，给一般客人用。
正常卡开锁绿灯亮。
②管理卡：一张卡可开多个房间，给宾馆内部管理者用，如楼层服务员卡、领班卡等。
正常卡开锁绿灯亮。
③设置卡：对房间门锁设置密码, 如对门锁设置房号。
正常卡应用时有约2秒左右的铃声。
④终止卡：暂时终止某一特定房间的客人卡开锁。
正常卡应用时绿灯亮。
⑤时钟卡：设置锁内的时间，可对任何一把锁操作。
正常卡应用时有约2秒左右的铃声。
⑥记录卡：提取锁内保留的开锁记录。
每次只能提取一把锁的最多112条记录正常卡一直接触且蜂鸣器一直响, 约15秒后有约2秒左右的铃声则表示提取记录成功.5、哪些卡片可以开锁答: 客房卡、管理卡和终止卡可以开锁。
6、本系统的相关设备名字，功能及如何操作答: 发卡机 : 负责对RF卡进行读写的设备。
转接器 : 负责对时钟卡和记录卡读写的设备。
二、客房卡部分：大部分操作都可在房态图（热健F8）中进行,鼠标移到某房间再点击右键即可。
1. 新客人来后如何给客人发卡答：执行'新宾客卡', 输入正确的房间、起始和结束日期、制卡数量（一次同时最多可制6张卡），再依次放入相应的卡片，并选择确定。
Site Master 用户培训手册使用提示：为了您的设备避免损坏，请注意以下几点：1．严禁在测试口“TEST PORT”加入超出+20dBm的任何信号电平或40V直流信号。
2．严禁按压液晶屏幕，以免造成屏幕液晶损坏（屏幕人为损坏不保修）。
3．严禁仪器在恶劣的气候环境中使用（环境温度--高于摄氏50度或低于0摄氏度），以免造成液晶屏幕损坏。
4．在天馈线接入测试口前，必须确保天馈线无静电，接入前须将天馈线对地放电。
5．充电器务必使用有接地端的电源，以免因接地不良引起SiteMaster的损坏。
严禁使用其他充电电源。
6．请勿自行打开SiteMaster进行修理，因为您没有专业维修设备。
擅自打开并修理过的仪器，将不再按保修规定处理。
请遵守此项要求，以免产生其他故障而使您承受不必要的额外经济损失。
第一章1.1 简介这一章主要是详细介绍Site Master 的规格，性能指标，选件，附件，维护事项，校准事项。
S331B/S332B MS2711 S330A/S331A S810A/S818A S113B/S114B 频率范围频率精度 (CW 方式) 频率分辨率 S331B 单端口: 25-3300MHz S332B 双端口: 25-3300MHz75 ppm100 KHz频谱分析 0.1-3000MHz 2ppm 10 KHz S330A: 700-3300MHz S331A: 25-3300MHz S400A: 25-3300MHz 75 ppm 100 KHz S810A: 3.3-10.5GHz S818A: 3.3-18GHz 75 ppm 1.0 MHz S113B 单端口: 5-1200MHz S114B 双端口:5-1200MHz75 ppm 10 KHz 测量回波损耗 SWR 电缆损耗 故障点定位 频谱分析(S332B) 增益/插入损耗回波损耗 SWR 电缆损耗故障点定位, S331A RF 功率(选件)回波损耗 SWR电缆/波导插入损耗 故障点定位 RF 功率(选件)回波损耗 SWR 电缆损耗 故障点定位 频谱分析(S114B)典型速度/每个数据点(扫频显示校准)25 ms/点 40 ms/点40 ms/点70 ms/点40 ms/点测试端口抗干扰能力 +5 dBm +10 dBm-15 dBm0 dBm, <12 GHz -10 dBm, <18 GHz +10 dBm回波损耗 0~54 dB. 分辨率：0.01dB0~54 dB. 分辨率：0.01dB 0~54dB. 分辨率：0.01dB 0~54 dB. 分辨率：0.01dB SWR1~65 分辨率：0.011~65 分辨率：0.01 1~65 分辨率：0.01 1~65 分辨率：0.01 电缆/波导损耗0~20dB 分辨率：0.1dB0~20dB 分辨率：0.01dB0~20dB 分辨率：0.01dB0~20dB 分辨率：0.1dB1.2 概述Site Master 天馈线分析仪的主要用途为：在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。
基站维护工具和仪器的使用实训指南学习情境五基站系统例行维护基站维护工具和仪器的使用实训指南一、天馈分析仪的使用SiteMaster是一种手持式SWR/RL(驻波比/回波损耗)和故障点定位测量仪。
它内含合成信号源,并可以作为功率计。
它用键盘输入数据,液晶显示屏显示设定频段内的SWR 或RL测试曲线。
SiteMaster设计用来测量驻波比,回波损耗,电缆插入损耗,以及对天线系统中的故障器件进行定位。
功率测量则作为选加功能。
测试结果可以曲线表示,也可以在曲线上加标记线或极值线。
可以通过菜单设置超过极值线时的声音报警。
为了在光线较弱的环境下使用,LCD可以使用按键加亮背景。
下面以Site Master S330A为例，介绍Site Master的使用。
1. 基本参数测量频段：700— 3300 MHz （GSM900/1800）频率精确度：75parts permilion @ 25°C频率分辨率：100KHz测试范围：SWR（1.00-65.00）；RL（0.00-54.00 dB）；CL（0.00-20.00 dB）；最大输入功率：22dBm标准附件：N型短路器一个，N型开路器一个，N型50欧姆负载一个；N-N电缆、N-DIN电缆各一根；12.5 15Vdc 充电器一个。
2. 按键说明：AUTOSCALE--最佳显示调整CAL -------------打开校准菜单，用上/下键和输入键选择已储存的校准项目ENTER----------执行键输入确定键ESCAPE/CLEAR--退出目前状态或清除显示LIMIT-----------调用数值范围菜单MARKER------调用标记菜单ON/OFF--------开关PRINT----------打印RECALL/DISPLAY---调用已存储的路径RECALL/SETUP------调用已存储的设置RUN/HOLD----扫描起止键START CAL---开始校准UP/DOWN-----选择菜单，增加或减少参数值调整显示对比度3. 校准方法每次使用前要进行校准。
FABmaster操作说明关键信息项：1、操作流程2、注意事项3、常见问题及解决方法4、安全规范5、维护与保养11 操作流程111 开启设备确认设备电源连接正常。
按下电源按钮，等待设备启动。
112 登录系统输入正确的用户名和密码。
选择相应的权限级别登录。
113 选择操作模式根据任务需求，选择手动操作或自动操作模式。
114 加载工作任务通过指定的接口或路径，导入工作任务文件。
确认任务参数的准确性。
115 执行操作监控操作过程中的各项指标和状态。
按照提示进行必要的人工干预。
116 保存操作结果确保结果数据完整准确地保存。
选择合适的存储位置和格式。
12 注意事项121 环境要求设备应放置在干燥、通风良好的环境中。
避免温度过高或过低的场所。
122 电源使用仅使用符合设备规格的电源。
避免电源波动对设备造成损害。
123 操作规范严格按照操作流程进行操作，不得随意更改步骤。
禁止未经授权的人员操作设备。
124 数据保护重要数据应定期备份。
防止数据泄露和丢失。
13 常见问题及解决方法131 设备无法启动检查电源连接是否正常。
查看设备是否有故障指示灯亮起，如有，根据指示灯提示进行排查。
132 操作过程中出现异常立即停止操作，记录异常现象。
按照应急预案进行处理，或联系技术支持人员。
133 数据丢失或损坏尝试从备份中恢复数据。
分析数据丢失或损坏的原因，采取措施避免再次发生。
14 安全规范141 操作人员培训操作人员必须经过专业培训，熟悉设备的操作和安全知识。
142 防护措施佩戴必要的防护装备，如手套、护目镜等。
143 紧急情况处理了解紧急停止按钮的位置和使用方法。
制定火灾、漏电等紧急情况的应对预案。
15 维护与保养151 定期检查按照规定的时间间隔，对设备进行全面检查。
检查设备的机械部件、电气部件等是否正常。
152 清洁保养定期清洁设备表面和内部的灰尘和杂物。
对关键部件进行润滑和保养。
153 部件更换及时更换磨损或老化的部件。
一、测试仪表预调选择测试天线的频率范围（1）按ON/OFF按钮打开SiteMaster。
（2）按MODE键。
测量模式选择频率-驻波比域,然后按F1 软键。
输入天线系统的下限（“Lower”）频率MHz值，按ENTER 键。
（3）再按F2 软键。
输入天线系统的上限（“Higher”）频率MHz值，按ENTER键。
在显示区域显示新的频率数值范围FREQ scale。
检查是否与输入的频率范围一致。
二、测试仪表较准（1）将测试口扩充电缆（the test port extension cable）连到测试端口。
若在扩充电缆端口校准，则测出的天馈线长度以此点为参考点。
若在标准测试端口校准，则测出的天馈线长度以点为参考点。
（2）接校准器，按START CAL 键，开始校准。
三、输入天馈线的参数（1）按MODE 键。
选择故障定位-驻波比菜单。
（2）按DTF帮助软键。
（3）按电缆损耗(LOSS)菜单。
输入要测试的天馈线类型的每米的损耗dB值(7/8硬馈线，型号为LDF5-50A，cable loss=0.043dbm/m；1/2的软跳线，型号为LDF4-50A，cable loss=0.077dbm/m) ，然后按ENTER.注意: 只有采用供货商提供的正确值，才能保证测试结果的可靠性。
（4）再按传播速率PROP V 菜单。
输入relative velocity (7/8硬馈线，型号为LDF5-50A，Vf=0.89；1/2的软跳线，型号为LDF4-50A，Vf=0.88)，然后按ENTER键。
注意：也可调出电缆表，直接选中所用的电缆型号。
若有几种电缆混用，则选择使用最长的电缆型号。
可省略（3）（4）两步。
（5）按ENTER键返回主菜单。
目录一）Site Master 简介 (3)二）Site Master 操作面板介绍 (4)2．1 测试连接头面板 (4)2．2 按键（硬件） (5)2．3 软键 (7)2．4 符号 (14)三）Site Master 实际操作应用 (15)3．1 电源操作 (15)3．2 校准操作 (15)3．3 驻波比（回波损耗）和电缆损耗的测量 (18)3．4 DTF故障定位测量 (20)3．5 进行功率测试 (22)3．6 在频谱分析中进行测量 (23)3．7 设置参考电平 (24)四）Site Master软件工具使用 (24)4．1 通信口设置 (24)4．2 软件安装 (25)4．3 轨迹图捕捉 (25)五）Site Master自检出错代码 (26)六）Site Master打印功能 (29)一）S ite Master 简介Site Master 是一种手持的、用于测量驻波比/回波损耗（SWR/RL）的工具，同时还可以测试功率。
该仪器具有一个用来输入数据的键盘和一个液晶显示屏幕，可以在可选频率范围和可选距离内，提供反映SWR和RL的轨迹图。
Site Master是专门设计成在移动方便的环境中使用的，比较轻便，可手持，方便携带到任何场地使用，其内置电池可连续工作两个半小时，如在省电工作模式下可工作八小时。
Site Master 也有外部供电AC-DC适配器或汽车烟嘴适配器供电，这两个都是标准配件。
Site Master可以用来测量驻波比（SWR），回波损耗（RL），电缆插损以及在天馈系统中故障定位，功率监视也是一个可选的功能。
此外，在Site Master S114B和S332B中，还具有频谱分析功能。
显示的轨迹图可以利用频率标记点和一条阀值线，当测量实际值超过这条线时，可以在菜单中选择提供发声“BEEP”功能。
为了使仪器在较暗的环境下工作，可以通过面板调节液晶背景亮光。
Site Master外部结构：存放环境温度－20～75℃操作环境温度0～50℃重量 1.82公斤体积25.4×17.8×6.1二）Site Master 操作面板介绍2．1 测试连接头面板连接头和指示灯在测试面板上，其名称及描述如下：12.5－15VDC 电池充电接口，输入为12.5～15VDC (1100MA)。
