罗茨真空泵

罗茨真空泵作用一、引言罗茨真空泵是一种用于制造高度真空的设备，其主要作用是将气体从一个区域排出，以达到所需的真空度。

罗茨真空泵由两个旋转的叶轮组成，它们在壳体内旋转，从而将气体吸入并排出。

二、罗茨真空泵的结构1. 壳体：罗茨真空泵的外壳通常由铸铁或不锈钢制成。

它是保护泵内部部件免受损坏和污染的重要组成部分。

2. 叶轮：罗茨真空泵包括两个叶轮，它们相互咬合并在壳体内旋转。

这些叶轮通常由铸铁或不锈钢制成。

3. 电机：电机驱动罗茨真空泵中的叶轮旋转。

电机通常由三相交流电源供电。

三、罗茨真空泵的工作原理1. 压缩气体：当罗茨真空泵中的两个叶轮旋转时，它们会将气体吸入，并将其压缩到更高的压力水平。

2. 排出气体：压缩的气体通过罗茨真空泵的出口排出。

在排出气体之前，通常需要将其冷却以降低温度。

3. 产生真空：通过重复压缩和排出气体的过程，罗茨真空泵可以产生高度真空的环境。

四、罗茨真空泵的应用1. 制造半导体器件：在制造半导体器件时，需要使用高度真空的环境。

罗茨真空泵可以产生所需的高度真空，并帮助保持清洁的制造环境。

2. 医疗设备：许多医疗设备需要使用高度真空的环境。

罗茨真空泵可以帮助提供所需的环境，以确保这些设备能够正常运行。

3. 工业应用：罗茨真空泵可以用于许多工业应用中。

例如，在化学工厂中，它们可以帮助处理有害化学物质。

五、罗茨真空泵维护1. 定期更换油润滑剂：为了确保罗茨真空泵能够正常运行并达到所需的性能水平，必须定期更换油润滑剂。

2. 清洁过滤器：罗茨真空泵中的过滤器必须经常清洁，以确保它们能够有效地过滤气体并防止泵内部部件受到污染。

3. 检查密封：罗茨真空泵中的密封必须定期检查，以确保其正常运行并防止气体泄漏。

六、总结罗茨真空泵是一种用于制造高度真空的设备。

它由两个旋转的叶轮组成，可以将气体从一个区域排出，以达到所需的真空度。

罗茨真空泵广泛应用于制造半导体器件、医疗设备和工业应用中。

为了确保其正常运行并达到所需的性能水平，必须定期进行维护和保养。

罗茨真空泵工作原理罗茨真空泵是一种常用的离心式干压真空泵，广泛应用于工业生产和科学研究领域。

它通过两个相互啮合的叶轮，将气体从进气口吸入，然后通过离心力将气体排出。

以下是罗茨真空泵的工作原理的详细解释。

1. 罗茨叶轮结构罗茨真空泵由两个相互啮合的叶轮组成，分别称为主叶轮和从叶轮。

这两个叶轮的齿数相等，但方向相反。

主叶轮和从叶轮之间的啮合间隙非常小，通常在毫米级别。

这种结构可以有效地防止气体泄漏。

2. 工作过程当罗茨真空泵启动时，主叶轮和从叶轮开始旋转。

在旋转的过程中，两个叶轮之间的啮合间隙会不断变化，从而形成一系列密封的工作腔。

当叶轮旋转时，工作腔会不断地从进气口吸入气体。

3. 吸气过程当工作腔从进气口吸气时，由于叶轮的旋转，工作腔体积逐渐增大。

这导致气体在工作腔中的压力下降，从而形成局部真空。

随着叶轮的继续旋转，工作腔会不断地吸入气体，从而形成连续的吸气过程。

4. 排气过程当工作腔吸入气体到达最大容积时，叶轮的旋转方向会改变。

这时，工作腔的体积开始减小，从而增加气体的压力。

随着叶轮的继续旋转，工作腔中的气体被迫向出气口排出。

5. 循环运行罗茨真空泵通过不断重复吸气和排气过程来实现连续的工作。

工作腔中的气体被不断吸入和排出，从而形成气体的流动。

这种循环运行使得罗茨真空泵能够快速有效地排除气体，从而实现真空的产生。

总结：罗茨真空泵通过两个相互啮合的叶轮，利用离心力将气体从进气口吸入并排出，实现真空的产生。

它的工作原理简单，结构紧凑，具有高效、可靠的特点。

罗茨真空泵广泛应用于各种工业领域，如化工、食品加工、半导体制造等，为生产和研究提供了重要的支持。

罗茨真空泵参数一、罗茨真空泵概述罗茨真空泵是一种常用于工业和科学领域的真空设备。

它通过两个相互啮合的叶轮旋转运动，将气体从一个区域抽出，从而创建一个真空环境。

罗茨真空泵的性能主要由一些关键参数决定，下面将详细介绍这些参数的含义和影响。

二、功率参数罗茨真空泵的功率参数是指其运行所需的功率大小。

通常使用单位为千瓦（kW）。

功率参数的大小主要取决于罗茨真空泵的尺寸和设计，以及所抽气体的性质和压力。

三、抽速参数抽速是罗茨真空泵的一个重要性能参数，用来描述单位时间内真空泵从系统中抽出气体的能力。

抽速通常以升/秒（L/s）或立方米/小时（m³/h）为单位。

抽速参数的大小与罗茨真空泵的设计和运行状态有关。

1. 额定抽速额定抽速是指罗茨真空泵在标准工作条件下可达到的最大抽速。

这是一个重要的参数，可以帮助用户选择适合自己需求的真空泵。

2. 全压范围抽速全压范围抽速是指罗茨真空泵在不同压力下的抽速能力。

在实际应用中，不同压力区间的抽速需求是不同的，全压范围抽速参数可以帮助用户更好地了解罗茨真空泵的适用范围。

3. 最大抽速最大抽速是指罗茨真空泵在最理想状态下能够达到的最大抽速。

在实际操作中，抽速往往随着压力的增加而降低，所以最大抽速并不总能够达到。

压力是指真空泵的压力水平，通常使用帕斯卡（Pa）或毫巴（mbar）为单位。

罗茨真空泵通常被用来抽气体至较低的压力水平。

1. 等压比（Compression Ratio）等压比是指罗茨真空泵将气体从入口压力抽到出口压力的比值。

等压比越大，表示真空泵具有更高的压缩能力。

2. 最大允许压力差最大允许压力差指的是罗茨真空泵在工作过程中允许的最大压力差。

超过最大允许压力差可能导致设备损坏或其他问题。

3. 极限压力极限压力是指罗茨真空泵能够抽取的最低压力水平。

通常，这个值取决于真空泵的设计和维护情况等因素。

五、温度参数温度参数用于描述罗茨真空泵的运行温度范围以及对气体和真空泵自身的影响。

罗茨真空泵 罗茨真空泵简称罗茨泵，它是利用两个８字形转子在泵壳中旋转而产生吸气和排气作用的。

其原理和罗茨鼓风机相似。

罗茨泵在低压范围内工作，气体分子的自由程较大，气体漏过微小缝隙的阻力很大，可以获得较高的压缩比，可作为增压真空泵使用。

按泵体结构分类：㈠普通型：不能单独把气体直接排入大气，使用时需要和前级真空泵串联，被抽气体通过前级泵排入大气。

①一般型泵：最大允许压差在２０００Ｐａ－１００００Ｐａ范围 ②带旁通阀型泵：允许压差仅限于２０００Ｐａ－４０００Ｐａ范围 当压差超过每一规格泵的规定值时，旁通阀就会自动顶开，泵出口处的气体经旁通阀返流入　泵进口处，使泵安全运行。

㈡直排大气型：可以直接把气体排入大气，此种泵的最大允许压差可达８８０００Ｐａ。

①气冷式直排罗茨泵　 必须配置冷却器和消声器。

罗茨泵压缩过程中产生的热量被传到转子和泵体上，转子很难将热量传到泵外，而泵体则可以轻松将热量散失到周围的大气中，这样转子和泵体之间就出现了温差，加剧了转子的热膨胀。

当泵负荷增大时，转子膨胀，使其之间的间隙减小，最终导致转子卡死，因此诞生了气冷式罗茨泵，用冷却的气体或大气直接去冷却热的转子，从而减小了转子和泵体的温差，提高了罗茨泵的抗热能力．②水冷式直排大气型罗茨真空泵按罗茨泵工作压力范围分类：㈠低真空的直排大气干式罗茨泵和湿式罗茨泵 小泵极限压力为２×１０　Ｐａ，大泵可达１×１０　Ｐａ，若两台串联，可获得极限压力２×１０　Ｐａ－３×１０Ｐａ。

湿式罗茨泵可以吸入少量的水，但吸入量过大时，要在泵入口前设置分离器，将水分离后，再注入适量的水。

这种泵直接向大气中排放时，噪声较大，故需要加消声器。

㈡中真空罗茨泵（机械增压泵） 中真空罗茨泵出口压力在４×１０　Ｐａ以下，吸入压力在１×１０　Ｐａ－１０　Ｐａ范围，如出口压力在１０　Ｐａ，入口压力在１０　Ｐａ－１Ｐａ范围内使用，效率最高。

罗茨真空泵开停步骤罗茨真空泵是一种常用于工业生产中的真空设备，其开停步骤对于保证设备安全运行和工作效率至关重要。

以下是关于罗茨真空泵的开停步骤的详细介绍：一、准备工作：1. 检查罗茨真空泵的周围环境是否有杂物堵塞或其他危险因素，确保周围环境干净整洁并安全。

2. 检查罗茨真空泵的各个部件是否正常，包括过滤器、密封件、轴承等，确保设备运行时不会出现故障。

3. 确保罗茨真空泵的电源接线正确，电压稳定，接地良好，以确保设备正常运行。

4. 确保罗茨真空泵的油位正常，润滑油充足，无杂质，以保证设备正常润滑运转。

二、开启罗茨真空泵：1. 按下设备的启动按钮，启动罗茨真空泵，观察设备是否正常启动并运转。

2. 等待罗茨真空泵运转至正常工作温度，确保设备处于最佳工作状态。

3. 调整罗茨真空泵的工作参数，如转速、进出口压力等，以适应实际工作需求。

4. 监控罗茨真空泵的运行状态，确保设备正常工作，没有异常震动或噪音。

5. 实时监测罗茨真空泵的工作压力和真空度，以确保设备能够保持正常工作状态。

三、关闭罗茨真空泵：1. 按下设备的停止按钮，停止罗茨真空泵的运转，等待设备完全停止。

2. 关闭罗茨真空泵的电源，拔掉电源插头，确保设备断电安全。

3. 清理罗茨真空泵的各个部件，包括过滤器、密封件等，确保设备干净整洁，延长设备使用寿命。

4. 检查罗茨真空泵的润滑油，更换润滑油、滤芯等易损件，以保证设备的正常运行。

5. 将罗茨真空泵的工作参数恢复到初始设置，准备好下次使用。

在操作罗茨真空泵时，需要格外注意设备的安全性和稳定性，遵循上述开停步骤，可确保设备正常运行并延长设备的使用寿命。

希望以上内容能够对您有所帮助。

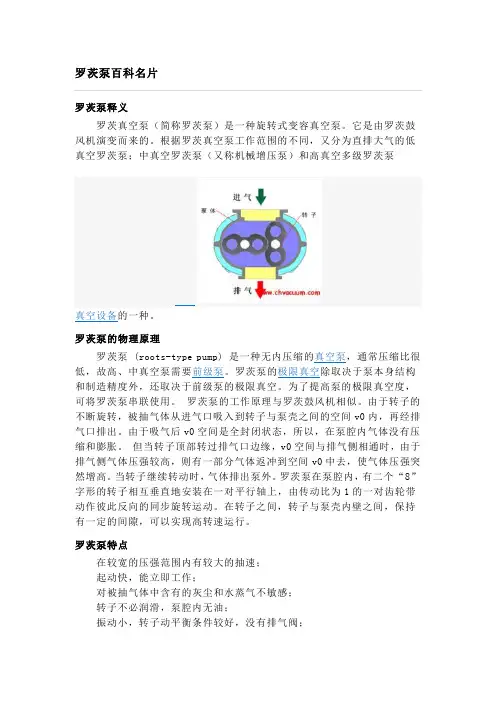

罗茨泵释义罗茨真空泵（简称罗茨泵）是一种旋转式变容真空泵。

它是由罗茨鼓风机演变而来的。

根据罗茨真空泵工作范围的不同，又分为直排大气的低真空罗茨泵；中真空罗茨泵（又称机械增压泵）和高真空多级罗茨泵真空设备的一种。

罗茨泵的物理原理罗茨泵 (roots-type pump) 是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。

罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。

为了提高泵的极限真空度，可将罗茨泵串联使用。

罗茨泵的工作原理与罗茨鼓风机相似。

由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。

由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。

当转子继续转动时，气体排出泵外。

罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。

在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。

罗茨泵特点在较宽的压强范围内有较大的抽速；起动快，能立即工作；对被抽气体中含有的灰尘和水蒸气不敏感；转子不必润滑，泵腔内无油；振动小，转子动平衡条件较好，没有排气阀；驱动功率小，机械摩擦损失小；结构紧凑，占地面积小；运转维护费用低。

因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。

编辑本段罗茨泵的抽气原理罗茨泵的结构如图所示。

抽气原理(2张)在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。

在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。

由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。

罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。

罗茨真空泵工作原理罗茨真空泵是一种常用的离心式旋转式真空泵，其工作原理基于罗茨叶轮的运动。

罗茨真空泵通常由两个相互啮合的叶轮组成，这两个叶轮通过同步齿轮驱动，以相对高速旋转。

下面将详细介绍罗茨真空泵的工作原理。

1. 叶轮结构罗茨真空泵的关键部件是两个啮合的叶轮。

每个叶轮由若干个叶片组成，这些叶片呈半圆形，与叶轮的内壁相切。

两个叶轮的叶片互相啮合，并与泵的壳体之间形成密封的工作腔。

叶轮的旋转方向相反，当叶轮旋转时，工作腔的容积会周期性地变化。

2. 工作过程罗茨真空泵的工作过程可以分为吸气和排气两个阶段。

（1）吸气阶段：当叶轮开始旋转时，工作腔的容积逐渐增大，形成一个低压区域。

在这个过程中，气体通过进气口进入工作腔。

由于叶轮的旋转，气体被迫沿着工作腔的壁面运动，并逐渐被推向排气口。

（2）排气阶段：当工作腔容积达到最大值时，叶轮的旋转方向会发生改变。

在这个阶段，工作腔的容积逐渐减小，形成一个高压区域。

这时，气体被压缩并推向排气口。

随着叶轮的继续旋转，气体被迫从排气口排出。

3. 密封性罗茨真空泵的密封性是由叶轮和泵壳之间的间隙来保证的。

叶轮的旋转使得工作腔的容积周期性地变化，从而产生了气体的吸入和排出。

同时，叶轮的啮合使得工作腔与进气口和排气口之间形成了密封的通道，有效地防止气体泄漏。

4. 优点和应用罗茨真空泵具有以下优点：（1）高抽速：罗茨真空泵的叶轮旋转速度较高，因此具有较高的抽气速度。

（2）低振动和噪音：罗茨真空泵的结构紧凑，叶轮的旋转平衡性好，因此振动和噪音较低。

（3）适用范围广：罗茨真空泵适用于各种气体的抽取，包括湿气和蒸汽。

罗茨真空泵广泛应用于以下领域：（1）化工工业：用于真空蒸馏、真空干燥和真空吸附等过程。

（2）食品工业：用于真空包装、真空冷冻和真空干燥等工艺。

（3）电子工业：用于真空镀膜、真空干燥和真空封装等工艺。

（4）医药工业：用于真空浓缩、真空干燥和真空灭菌等过程。

总结：罗茨真空泵的工作原理基于叶轮的旋转，通过周期性变化的工作腔容积实现气体的吸入和排出。

罗茨真空泵性能及参数
1.抽气速率：罗茨真空泵的主要性能指标之一是抽气速率。

抽气速率取决于罗茨泵的尺寸和转速，一般来说，较大尺寸和更高转速的泵具有更高的抽气速率。

罗茨真空泵的抽气速率通常在几百到几千升/秒之间。

2.极限真空度：罗茨真空泵的极限真空度是指在稳态工作条件下能够达到的最低真空度。

罗茨泵的极限真空度主要受到泵内泄漏率和气体吸附的影响，一般来说，极限真空度在10^-3~10^-5Pa之间。

3.泄漏率：罗茨真空泵具有较低的泄漏率，主要是由于其结构上的特点。

罗茨泵的两个排气叶轮通过齿轮传动同时旋转，泵内无润滑油和密封件，因此泄漏率较低。

4.噪音水平：由于罗茨真空泵是一种干式泵，不需要润滑油，因此噪音水平相对较低。

具体的噪音水平取决于泵的尺寸和转速，一般来说，较小尺寸和低转速的泵噪音水平更低。

5.转速范围：罗茨真空泵的转速范围较宽，通常在500~3000转/分之间。

转速的选择取决于具体的应用需求，较高的转速可以提供更高的抽气速率，但相应地噪音水平和功耗也会增加。

6.功耗：罗茨真空泵的功耗主要取决于泵的尺寸和转速。

一般来说，较大尺寸和更高转速的泵功耗较大。

在选择罗茨泵时，需要根据具体的应用需求综合考虑抽气速率和功耗之间的平衡。

总结起来，罗茨真空泵具有较高的抽气速率、较低的泄漏率和噪音水平，转速范围广泛，适用于不同真空度和流量要求的应用。

在选择罗茨真空泵时，需要综合考虑抽气速率、极限真空度、噪音水平、功耗等参数，以及具体的应用需求。

罗茨真空泵简介一、罗茨真空泵的概念罗茨式真空泵(简称罗茨泵是利用两个8字形转子在泵壳中旋转而产生吸气和排气作用的。

由于它在低压力范围内工作，气体分子自由程较大，气体通过微小缝隙的阻力很大，因而能获得较高的压缩比，可以作为增压真空泵使用。

罗茨式真空泵根据泵体结构可分为两类：一类为普通型，另一类为直排大气型。

二者区别除结构之外，主要是普通型罗茨泵不能单独把气体直接排入大气中去，需要和前级真空泵串联使用，被抽气体通过前级真空泵将气体排到大气中。

而后者则可以直接将被抽气体排入大气。

汉钟现有PS 和PDR 系列真空泵中的Booster 机体就属于普通型罗茨泵。

普通型罗茨泵又可分为一般型泵和带旁通阀型泵两种。

一般型泵的最大允许压差在2000Pa~10000Pa范围，而带旁通阀的压差仅限于2000Pa~4000Pa。

当压差超过每一规格泵的规定值时，旁通阀就会自动顶开，泵出口出的气体经旁通阀返流入进口处，以使泵安全运行。

因为罗茨泵的转子受力面积较大，在大压差情况下运行，会使泵的负载变的很大。

汉钟的PS 系列的Booster 机体就属于一般型泵，而PDR 系列的Booster 机体则属于带旁通阀型泵。

二、工作原理罗茨泵的工作原理如图一所示，工作时，被抽气体由进气口进入转子与泵体之间，这时一个转子和泵体把气体与进气口隔开，被隔开的气体(如图中影线部分所示在转子连续不断的旋转过程中，被送到排气口。

在图(a中，V0空间是处在封闭状态的，因此，没有压缩和膨胀，但当转子的峰部转到排气口边缘时，由于V0部分的压力较之排气口处的压力低，为了使相连体积内压力均匀，气体就会从排气口处扩散到V0区域，其扩散方向与转子旋转方向相反。

当转子再转动时，把V0处的气体压缩到排气口将其排出。

这时转子的另一面与进气口相连部分则吸入气体，当转子不断地旋转时，重复上述抽气过程不断地排出流进来的气体。

这种工作过程相当于转子空间由某一最小值增加到最大值，然后再由最大值减小到最小值。
