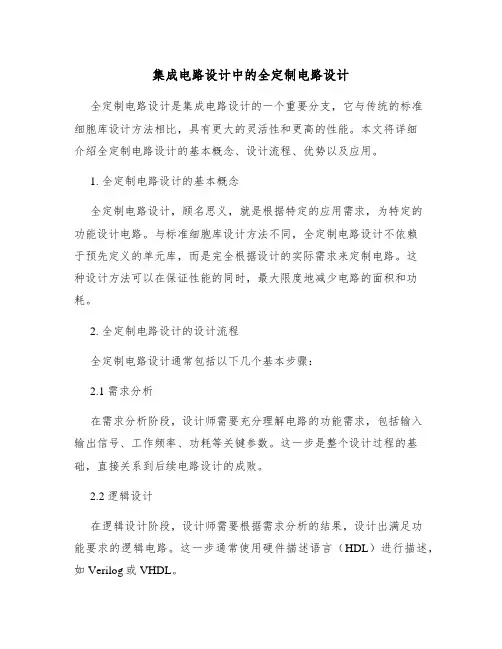

集成电路设计中的全定制电路设计全定制电路设计是集成电路设计的一个重要分支，它与传统的标准细胞库设计方法相比，具有更大的灵活性和更高的性能。
本文将详细介绍全定制电路设计的基本概念、设计流程、优势以及应用。
1. 全定制电路设计的基本概念全定制电路设计，顾名思义，就是根据特定的应用需求，为特定的功能设计电路。
与标准细胞库设计方法不同，全定制电路设计不依赖于预先定义的单元库，而是完全根据设计的实际需求来定制电路。
这种设计方法可以在保证性能的同时，最大限度地减少电路的面积和功耗。
2. 全定制电路设计的设计流程全定制电路设计通常包括以下几个基本步骤：2.1 需求分析在需求分析阶段，设计师需要充分理解电路的功能需求，包括输入输出信号、工作频率、功耗等关键参数。
这一步是整个设计过程的基础，直接关系到后续电路设计的成败。
2.2 逻辑设计在逻辑设计阶段，设计师需要根据需求分析的结果，设计出满足功能要求的逻辑电路。
这一步通常使用硬件描述语言（HDL）进行描述，如Verilog或VHDL。
2.3 电路合成在电路合成阶段，需要将逻辑设计阶段得到的描述转化为具体的电路结构。
这一步涉及到电路的优化和布局，目的是为了在满足性能要求的同时，尽可能减少电路的面积和功耗。
2.4 仿真验证在仿真验证阶段，需要使用专门的仿真工具对设计好的电路进行功能和性能的验证。
这一步是非常重要的，因为它可以帮助设计师及时发现并修复设计中的错误。
2.5 物理设计在物理设计阶段，需要将电路合成阶段得到的结构映射到具体的集成电路工艺上，进行版图绘制和后端处理。
这一步需要考虑到电路的布局、布线、功耗分布等因素，以保证电路在实际制造过程中的性能和可靠性。
3. 全定制电路设计的优势全定制电路设计具有以下几个显著的优势：3.1 性能优化由于全定制电路设计是完全根据实际需求来定制电路，因此可以在保证功能的同时，实现最优的性能。
这与标准细胞库设计方法相比，可以显著提高电路的运行速度和效率。
