消防巡检柜GB50974-2014消防水泵控制与操作相关要求11.0.1消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态;2 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。
11.0.2 消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。
11.0.3 消防水泵应保证在火灾发生后规定的时间内正常工作，从接到启泵信号到水泵正常运转的时间，当为自动启动时应在2min内正常工作。
11.0.4 消防水泵应由水泵出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等信号直接自动启动消防水泵。
消防水泵房内的压力开关宜引入控制柜内。
11.0.5 消防水泵应能手动启停和自动启动。
11.0.6 稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。
11.0.7 在建筑消防控制中心或建筑值班室应设置消防给水设施的下列控制和显示功能：1 控制柜或控制盘应设置开关量或模拟信号手动硬拉线直接启泵的按扭;2 控制柜或控制盘应有显示消防水泵和稳压泵的运行状态;3 控制柜或控制盘应有显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位。
11.0.8 消防水泵、稳压泵应设置就地强制启停泵按钮，并应有保护装置。
11.0.9 消防水泵控制柜设置在独立的控制室时，其防护等级不应低于IP30;与消防水泵设置在同一空间时，其防护等级不应低于IP55。
11.0.10 消防水泵控制柜应采取防止被水淹没的措施。
在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。
11.0.11 当消防给水分区供水采用转输消防水泵时，转输泵宜在消防水泵启动后再启动;当消防给水分区供水采用串联消防水泵时，上区消防水泵宜在下区消防水泵启动后再启动。
消防泵巡检柜工作原理
消防泵巡检柜的工作原理主要包括以下几个方面：
自动巡检运行：当消防巡检柜的系统开关置于自动状态时，消防泵会进行自动巡检运行。
巡检周期可以根据需要选择，从数小时至数百小时不等。
巡检过程中，时钟会自动启动巡检程序，并且具备手动巡检功能。
巡检指令输出：巡检柜设备会输出巡检指令，逐一对主回路进行巡检。
巡检反馈信号来源于各电器元件的主辅助触点，反馈信号的时间允许值不大于2秒。
无压巡检：主回路巡检完成后，巡检控制器会发出下一个巡检指令至无压巡检装置。
该装置在接到巡检指令后，会依次对消防水泵进行低速无压巡检。
巡检时电机转速较低，系统不会产生水压。
消防命令响应：在整个巡检过程中，如果设备接收到消防命令，智能巡检控制器会立即发出停止巡检的指令，并瞬间启动消防泵以完成消防任务。
只有在下一个巡检周期且无消防事件发生时，巡检柜才会开始新的巡检运行过程。
故障报警与记录：巡检柜在巡检过程中，如果检测到异常操作，会记录故障的支路号和故障类型，并
发出声光告警。
同时，巡检柜会存储和记录故障信息，并能够将故障信息上传至消防控制室或楼控值班室，通知相关值班人员进行维护，确保消防设备的安全。
远程控制与智能巡检：巡检柜还具备远程控制和智能巡检等功能，能够实现对消防泵和其他相关设备的监测，确保消防系统的正常运行。
消防巡检柜(总3页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除消防巡检柜一、消防巡检的必要性二、根据消防安全行业标准GA30.2《固定消防给水设备的性能要求和试验方法》之规定，为防止消防水泵锈蚀、受潮、水泵动作不正常等故障，确实做到“养兵千日，用兵一时”的目的，消防水泵必须加装自动巡检装置。
巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流，极大的延长了设备的使用寿命。
此巡检方式安全性高、低电流、低功耗，是唯一符合行业标准的巡检方式。
二、消防巡检设备性能具有人机对话功能,对话界为汉化,图表清晰易识别,便于操作.☆采用微机控制技术，技术领先，安全性高。
☆能检测电源欠压、过电压、欠流、过流、缺相。
☆具有过负载、短路、启动异常及故障报警功能；☆储存故障的条数满足GA30.2标准,能储存150条以上故障信息记录.☆具有低频低速自动巡检功能,保证消防水泵不锈蚀;☆巡检时接到消防命令会立即停止巡检瞬间启动消防泵;☆消防泵按消防方式逐台启动运行,每台泵运行时间不少于2分钟.☆巡检中发现的故障应有声、光报警。
具有故障记忆功能的设备，记录的故障的类型及故障发生的时间等，应不少于5条故障信息，其显示应清晰易懂。
☆消防泵变频方式运行的设备变频故障时，遇消防报警消防泵应自动转工频方式投入消防。
☆巡检周期及巡检时间能按需设定，满足现场需要。
☆设备应具有自动和手动巡检功能，其自动巡检周期应能按需设定。
☆满足消防要求，具有完善的消防接口。
☆具有上位电话报警功能。
☆设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。
☆具有巡检时故障参数打印功能。
三、数字智能自动巡检消防控制设备产品特点1、消防自动巡检控制柜实现独有模糊逻辑控制程序设计以自动巡检方式，使消防水泵定期运转，避免锈死现象。
2、拥有低频无压自动巡检技术，消防巡检时不对水管网增压，可任意设定自动巡检周期，几小时至数百小时进行消防泵的巡检，同时消防巡检时能耗仅为额定功率的2%左右。

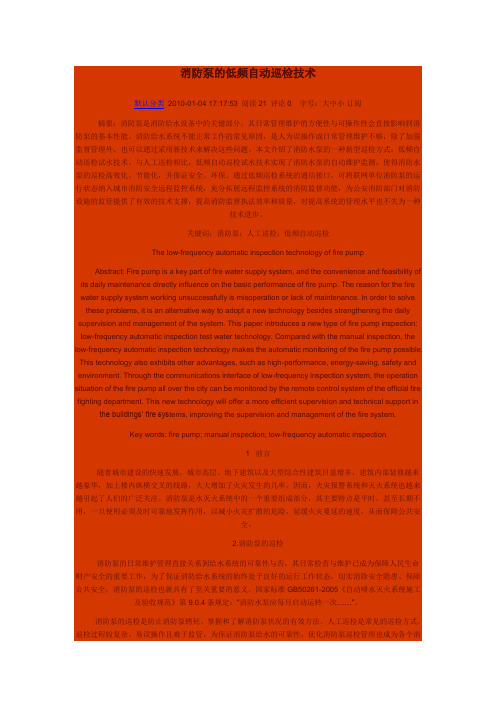

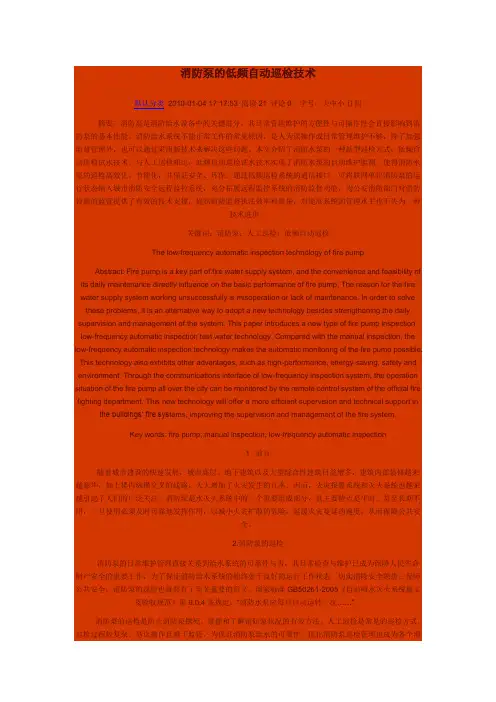

消防泵的低频自动巡检技术默认分类2010-01-04 17:17:53 阅读21 评论0 字号：大中小订阅摘要：消防泵是消防给水设备中的关键部分，其日常管理维护的方便性与可操作性会直接影响到消防泵的基本性能。
消防给水系统不能正常工作的常见原因，是人为误操作或日常管理维护不够，除了加强监督管理外，也可以通过采用新技术来解决这些问题。
本文介绍了消防水泵的一种新型巡检方式：低频自动巡检试水技术。
与人工巡检相比，低频自动巡检试水技术实现了消防水泵的自动维护监测，使得消防水泵的巡检高效化、节能化，并保证安全、环保。
通过低频巡检系统的通信接口，可将联网单位消防泵的运行状态纳入城市消防安全远程监控系统，充分拓展远程监控系统的消防监督功能，为公安消防部门对消防设施的监管提供了有效的技术支撑，提高消防监督执法效率和质量，对提高系统的管理水平也不失为一种技术进步。
关键词：消防泵；人工巡检；低频自动巡检The low-frequency automatic inspection technology of fire pumpAbstract: Fire pump is a key part of fire water supply system, and the convenience and feasibility of its daily maintenance directly influence on the basic performance of fire pump. The reason for the fire water supply system working unsuccessfully is misoperation or lack of maintenance. In order to solve these problems, it is an alternative way to adopt a new technology besides strengthening the daily supervision and management of the system. This paper introduces a new type of fire pump inspection: low-frequency automatic inspection test water technology. Compared with the manual inspection, the low-frequency automatic inspection technology makes the automatic monitoring of the fire pump possible. This technology also exhibits other advantages, such as high-performance, energy-saving, safety and environment. Through the communications interface of low-frequency inspection system, the operation situation of the fire pump all over the city can be monitored by the remote control system of the official fire fighting department. This new technology will offer a more efficient supervision and technical support in the buildings’ fire sys tems, improving the supervision and management of the fire system.Key words: fire pump; manual inspection; low-frequency automatic inspection1 前言随着城市建设的快速发展，城市高层、地下建筑以及大型综合性建筑目益增多，建筑内部装修越来越豪华，加上楼内纵横交叉的线路，大大增加了火灾发生的几率。
消防泵自动巡检方案消防自动巡检控制方案一、消防自动巡检的必要性根据公安部消防安全行业标准GA30.2《固定消防给水设备的性能要求和试验方法》之规定，为防止消防水泵锈蚀、受潮、水泵动作不正常等故障，确实做到“养兵一日，用兵一时”的目的，消防水泵必须加装自动巡检装置。
巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流，极大的延长了设备的使用寿命。
此巡检方式安全性高、低电流、低功耗，是唯一符合标准要求的公安部行业标准的巡检方式。
消防巡检系统主要用于企事业单位消防系统消防水泵的日常巡廻检测，产品采用可编程序控制器、变频调速器，应用人机界面等控制技术，实现了消防水泵的自动巡廻检测，通过自动巡检，使消防水泵长期保持在可靠的运行状态。
二、技术要求1、巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流;2、巡检周期7天，每次巡检单泵巡检时间为2分钟。
注:巡检时间及巡检周期亦可根据实际要求从几分钟到几十天任意调整;3、设备具有声、光报警及故障记忆功能，操作为彩色中文菜单清晰易懂;4、电器巡检内容:电器主回路监测、电源电压、电流、缺相等;5、手动，自动，远距离操作三种启动方式，水泵逐台变频无压自动巡检;6. 具有故障声、光报警功能;7. 本巡检柜内装有电力监控模块、打印功能、变频巡检、PLC编程模块及彩色巡检界面等;8、接到消防命令0.5秒立即自动退出运行，切换到消防泵控制柜，启动消防泵，保证消防水泵火灾时的正常运行;9、水泵检测运行中的状态及操作过程，由彩色触摸屏设定及显示; 10、具有故障内容存储及打印功能。
方便检修及查询设备状态、对应故障的类型及发生的时间，显示清晰易懂，一目了然; 11、具有误操作的智能保护功能。
如设备处于手动状态长时间未巡检即报警，防止水泵的漏检;12、预留上位机RS485远程接口，实现计算机远程监控; 13、储存故障的条数满足GA30.2标准,能储存150条以上故障信息记录。
消防巡检柜132KW三用三备直接启动一、概述:消防巡检柜132KW三用三备直接启动型消防水泵自动巡检控制设备（以下简称为消防巡检柜）是南京雷开根据GB27898-2011、GB50974-2014消防标准要求，为消防设备用户开发的新一代智能型消防巡检控制设备。
在消防安全设备中消防泵是水灭火系统中非常重要的一部分，该设备长期处于待命须发状态，一旦发生火灾情况它的真正作用就发挥出来了。
由于长期处于闲置状态，加上现场环境潮湿，很容易发生消防水泵泵轴和叶轮锈蚀、锈死的现象。
以导致发生火灾时，消防水泵不能正常运转，无法扑灭火灾，危害了人民群众的生命财产安全。
因此南京雷开研发的消防泵自动巡检控制设备系统是真正解决用设备代替人工完成工频试水的系统，对水泵机组进行周期性的巡检以保持水泵的机械性能和电气性能始终处于良好状态，其目的是针对消防给水设备的特点，彻底解决水泵锈蚀及锈死问题，使消防给水设备“养兵千日，用兵一时”成为真正的现实。
二、南京雷开消防巡检柜柜体选型参考表（柜体尺寸根据图纸定制生产）产品名称与泵组启动方式柜体外形尺寸(高*宽*深）消防泵组132KW三用三备水泵功率1800*800*50015KW-132KW消防巡检柜132KW三用三备直接启动消防泵巡检柜常见功率：132KW、7.5KW、15KW、18.5KW、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110KW 、132KW、160KW、220KW。
三、消防巡检柜产品功能描述：1、自动巡检功能：当切换开关置于自动位置时，巡检柜按照操作面板触摸屏设定的周期和时间对消防水泵进行逐台巡检，每台泵的运行时间不少于2min，转速为300转/每分钟；（时间和周期可按需设定）并可通过切换开关实现巡检的手/自动切换。
制设备；2、自动退出巡检进入消防的功能：无论是在工频恒压状态还是在低频无压巡检状态，遇到消防信号自动退出巡检进入消防模式。

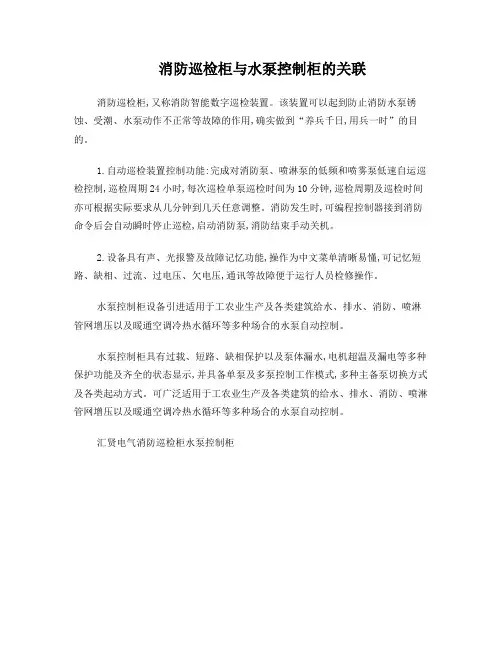

消防巡检柜与水泵控制柜的关联
消防巡检柜,又称消防智能数字巡检装置。
该装置可以起到防止消防水泵锈蚀、受潮、水泵动作不正常等故障的作用,确实做到“养兵千日,用兵一时”的目的。
1.自动巡检装置控制功能:完成对消防泵、喷淋泵的低频和喷雾泵低速自运巡检控制,巡检周期24小时,每次巡检单泵巡检时间为10分钟,巡检周期及巡检时间亦可根据实际要求从几分钟到几天任意调整。
消防发生时,可编程控制器接到消防命令后会自动瞬时停止巡检,启动消防泵,消防结束手动关机。
2.设备具有声、光报警及故障记忆功能,操作为中文菜单清晰易懂,可记忆短路、缺相、过流、过电压、欠电压,通讯等故障便于运行人员检修操作。
水泵控制柜设备引进适用于工农业生产及各类建筑给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。
水泵控制柜具有过载、短路、缺相保护以及泵体漏水,电机超温及漏电等多种保护功能及齐全的状态显示,并具备单泵及多泵控制工作模式,多种主备泵切换方式及各类起动方式。
可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。
汇贤电气消防巡检柜水泵控制柜。

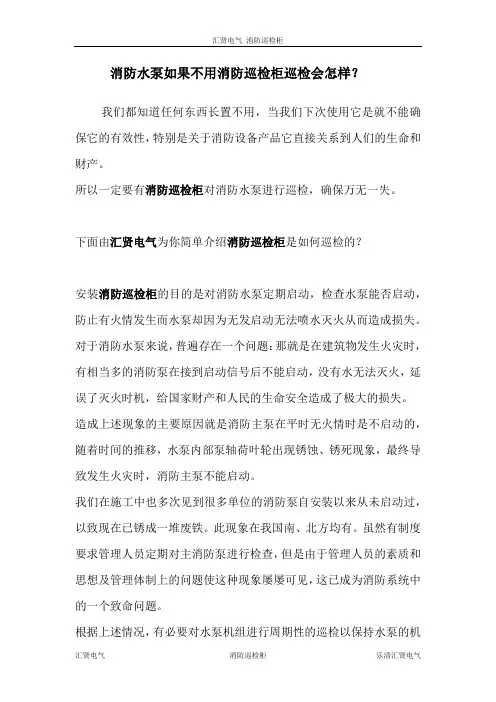

消防水泵如果不用消防巡检柜巡检会怎样？
我们都知道任何东西长置不用，当我们下次使用它是就不能确保它的有效性，特别是关于消防设备产品它直接关系到人们的生命和财产。
所以一定要有消防巡检柜对消防水泵进行巡检，确保万无一失。
下面由汇贤电气为你简单介绍消防巡检柜是如何巡检的？
安装消防巡检柜的目的是对消防水泵定期启动，检查水泵能否启动，防止有火情发生而水泵却因为无发启动无法喷水灭火从而造成损失。
对于消防水泵来说，普遍存在一个问题：那就是在建筑物发生火灾时，有相当多的消防泵在接到启动信号后不能启动，没有水无法灭火，延误了灭火时机，给国家财产和人民的生命安全造成了极大的损失。
造成上述现象的主要原因就是消防主泵在平时无火情时是不启动的，随着时间的推移，水泵内部泵轴荷叶轮出现锈蚀、锈死现象，最终导致发生火灾时，消防主泵不能启动。
我们在施工中也多次见到很多单位的消防泵自安装以来从未启动过，以致现在已锈成一堆废铁。
此现象在我国南、北方均有。
虽然有制度要求管理人员定期对主消防泵进行检查，但是由于管理人员的素质和思想及管理体制上的问题使这种现象屡屡可见，这已成为消防系统中的一个致命问题。
根据上述情况，有必要对水泵机组进行周期性的巡检以保持水泵的机
械性能和电气性能始终处于良好状态．这种巡检手段其目的是针对消防给水设备的特点，彻底解决水泵锈蚀及锈死问题，使消防给水设备养兵千日用兵一时成为真正的现实。
消防巡检柜的诞生，起到了很好的功效，因此在市场得到大量应用。
汇贤电气消防巡检柜物美价廉，产品品牌获得行业和客户点赞，在江苏、山西，拥有多个分销商。
汇贤电气欢迎您的来访！
关键词：汇贤电气消防巡检柜巡检柜。
消防巡检智能柜的参数和特点-产品百科-瑞丰智柜随着智慧消防项目推进，消防巡检工作力度在加强，消防巡检智能柜成为很多建筑的首选。
消防巡检智能柜集警报、监控和远程管理于一体，可批量投入使用，与传统消防柜在防腐蚀、防潮等性能上更胜一筹，符合国家消防GB 27898.3-2011设备标准，并通过相关检验认证。
一、消防巡检智能柜参数1. 额定电压：0～380V；2. 额定电流：ACA；3. 巡检功率：单泵最大15-220KW；4. 巡检回路：1-14回路（特殊要求可以定制）；5. 巡检周期：1-168小时，单泵巡检时间：10-300S（巡检周期和时间可根据需要设置）。
二、消防巡检智能柜特点1. 采用变频调速器巡检水泵，启动电流小，水泵转速低，对水泵机械冲击小；从而延长了消防水泵的使用寿命，特别是对大功率的水泵来说其意义更大；2. 变频巡检驱动功率小，运行高效节能，其功率大约是工频巡检功率的1.35%，大大节省电力资源：3. 定期自动巡检周期、巡检时间可现场人为设定，巡检周期1-168H可调，巡检时间10-300S 可调；消防巡检柜能按设定的周期自动巡检，无需人为去操作；4. 采用中文大液晶触摸屏作为人机界面，操作方便，简单直观；5. 具有水泵保护功能，水泵的电机的过流、过压、欠压、缺相、短路等保护功能；6. 在巡检运行时遇消防信号立即自动退出巡检运行，保证消防设备火灾时的正常运行；7. 具有故障声光报警功能，直至人为现场解除故障为止；8. 具有完善的消防通讯接口，故障声光报警与消防值班室有互动操作接口（即通信功能）；9. 具有巡检运行时的状态、操作过程、电流、电压显示功能；10. 具有数据、故障自动记录存储功能，以便日后查询，方便维修人员检修和故障分析；11. 数据、故障记录的类型及发生的时间，显示清晰易懂，一目了然。
瑞丰智柜专业研发智能消防巡检置物柜，在深圳、江门拥有一体化大型生产基地，真正源头生产厂家，提供一站式解决方案设计，欢迎联系合作。
附录2 消防巡检PLC程序
消防巡检主程序程序段1:
程序段2
程序段3程序段4程序段5
程序段6
手动巡检子程序程序段1
程序段2
程序段3
程序段4程序段5程序段6
程序段7程序段8程序段9
程序段10程序段11
程序段12程序段13
程序段14
程序段15
程序段16
自动巡检子程序程序段1
程序段2
程序段3
程序段4程序段5程序段6
程序段7程序段8程序段9
程序段10程序段11
程序段12程序段13
程序段14
程序段15程序段16
程序段17
消防命令子程序程序段1
程序段2
程序段4
程序段6
消防指示子程序程序段1
程序段2
程序段3程序段4
程序段5
程序段6。
消防巡检柜一、消防巡检的必要性二、根据消防安全行业标准GA30.2《固定消防给水设备的性能要求和试验方法》之规定，为防止消防水泵锈蚀、受潮、水泵动作不正常等故障，确实做到“养兵千日，用兵一时”的目的，消防水泵必须加装自动巡检装置。
巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流，极大的延长了设备的使用寿命。
此巡检方式安全性高、低电流、低功耗，是唯一符合行业标准的巡检方式。
二、消防巡检设备性能具有人机对话功能,对话界为汉化,图表清晰易识别,便于操作.☆采用微机控制技术，技术领先，安全性高。
☆能检测电源欠压、过电压、欠流、过流、缺相。
☆具有过负载、短路、启动异常及故障报警功能；☆储存故障的条数满足GA30.2标准,能储存150条以上故障信息记录.☆具有低频低速自动巡检功能,保证消防水泵不锈蚀;☆巡检时接到消防命令会立即停止巡检瞬间启动消防泵;☆消防泵按消防方式逐台启动运行,每台泵运行时间不少于2分钟.☆巡检中发现的故障应有声、光报警。
具有故障记忆功能的设备，记录的故障的类型及故? 障发生的时间等，应不少于5条故障信息，其显示应清晰易懂。
☆消防泵变频方式运行的设备变频故障时，遇消防报警消防泵应自动转工频方式投入消防。
☆巡检周期及巡检时间能按需设定，满足现场需要。
☆设备应具有自动和手动巡检功能，其自动巡检周期应能按需设定。
☆满足消防要求，具有完善的消防接口。
☆具有上位电话报警功能。
☆设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。
☆具有巡检时故障参数打印功能。
三、数字智能自动巡检消防控制设备产品特点1、消防自动巡检控制柜实现独有模糊逻辑控制程序设计以自动巡检方式，使消防水泵定期运转，避免锈死现象。
2、拥有低频无压自动巡检技术，消防巡检时不对水管网增压，可任意设定自动巡检周期，几小时至数百小时进行消防泵的巡检，同时消防巡检时能耗仅为额定功率的2%左右。
消防巡检控制柜以消防运行方式运行时，设有防超压装置，消防事件发生时，消防自动巡检控制柜立即终止巡检，以工频启动水泵，若主泵发生故障时，自动开启备用泵。
消防水泵自动巡检规范消防水泵房管理制度及操作规程消防水泵自动巡检规范消防水泵房管理制度及操作规程广场消防水泵房管理制度及操作规程管理制度一、消防水泵房应当落实专人管理，定期检查保养和维护，保持室内清洁；二、严格执行设备操作规程，每月启动水泵不少于一次，保持高位消防水箱、消防水池、气压水罐等储水充足，稳压泵正常运行；三、保持系统出水管网及管道阀门常开，水泵类别、水流方向、阀门开启状态、配电柜开关状态等标识清晰，配电柜开关处于自动（接通）状态；四、禁止无关人员进入泵房和操作水泵房内设备，严禁擅自关停设备和阀门；五、设备投入使用后应保证其处于正常运行或准工作状态，不得擅自断电停运或长期带故障工作；六、建立故障报告和故障消除登记档案。
发生故障，应当及时组织修复，因故障、维修等原因，需要暂时停用系统时，应当经单位消防安全责任人批准，系统停用时间超过24小时的，在单位消防安全责任人批准的同时，应当报当地公安机关消防机构备案，并采取有效措施确保安全。
操作规程1、消防水泵房检修人员使用消防水泵应按规定要求及时通知运行消防中心值班人员。
2、消防水泵房的消防水泵确定为自动启动和手动停止的运行方式。
3、消防泵房的消防水泵的自动(压力开关控制)启动过程：在消防泵房的配电消防水泵控制柜，把电源开关操作手柄打在“ON”的位置；当消防水管网的压力低于下限压力时，消防泵房的消防泵会自动启动供水4、消防水泵房消防水泵的“停止”操作步骤：在消防控制中心的消防主控盘的“自动/手动”选择开关上选择手动后，按下消防泵房的消防水泵的“停止”按钮，停止消防泵房的消防水泵工作，或在现场电动消防泵控制盘上按下“停止”按钮，停止消防泵房的消防水泵工作。
5、水泵房消防水泵手动控制操作步骤：在消防中心的消防主控盘的“自动/手动”选择开关上选择“手动”；在消防泵房的消防水泵控制箱上，把电源开关操作手柄打在“ON”的位置；在消防中心的消防主控盘按下消防电动消防泵“启动”按钮，启动消防泵房的消防水泵；在消防中心的消防主控盘按下消防消防水泵“停止”按钮，停止消防泵房的消防水泵。
消防巡检柜的人工巡检和自动巡检的相互比较消防巡检柜能够对消防水泵进行定期巡检，巡检时间和方式都是可以控制的，消防巡检柜具有手动巡检和自动巡检功能，下面就由汇贤电气为你带来消防巡检柜手动巡检和自动巡检功能的特点。
特点：能全工况地进行消防出水试验，能真实地反映消防泵的状态，对于日常维护所发现的问题，能及时解决。
但由于人工巡检毕竟要依靠人的行为、行动，时间久了巡检人员就易出现麻痹思想，即使在管理制度上制定了对消防设备的管理及日常巡查的制度，但由于无人监督，人工巡检也容易成为形式，所以人工巡检存在着管理不善和无人监督的弊端。
消防泵自动巡检新技术应运而生，但无论是哪种巡检方式，均需要有一定的技术要求作保障，才能使其完善、可靠。
（1）消防系统每年宜进行一次全面的测试，消防泵也应进行出水的试验。
这是因为消防泵自检的最佳工况是能真实地反映消防泵实际运行的工况。
（2）消防巡检方式应具有火灾时自动切换功能，并确保消防泵启动后不得自动停泵。
在消防泵灭火运行时，对巡检信号应不予响应。
在消防泵自检期间，若遇到消防运行的命令时，应能立即中断正在进行的自检动作，及时关闭旁通管路上的电磁阀并加以确认，强行停止自检。
系统自动将消防泵转入正常工况，使消防泵达到额定转速，确保消防泵的出水能满足系统的流量和扬程要求。
（3）在设有消防巡检的消防给水系统中，从可靠的角度出发，均需设置泄压阀。
无论是常速自检方式还是低速自检方式，都有可能出现系统的超压问题。
若电磁阀未打开或软启动器、变频器运行不正常，就可能在闷泵。
泄压阀可在系统中设一套共用。
（4）由于消防泵加强了平时的维护管理，消防泵需要经常运行，故消防泵机组也需考虑水泵和管路的隔振措施。
作为消防泵还应防止被冰冻，保证系统的正常，不致设备失效和损坏。
除了满足以上的技术要求外，对于常速巡检方式，还应能在消防泵巡检前自动打开电磁阀，并必须在自检完成后自动关闭该阀门。
其中的电磁阀也可用泄压阀代替。
HXF型消防巡检控制器系统简介HXF型消防水泵自动巡检控制柜，是我公司根据消防水泵运行特点，现有消防水泵控制柜存在的问题和消防局对消防水泵控制柜新的功能要求，从网络控制柜的新思路出发，本着方便客户，做好服务的原则，研发的符合消防规定的新一代消防水泵自动巡检控制柜，鉴于消防水泵平时不运行，只有在得到火灾报警信号后才可启动运行，这将造成灾难性后果，而我公司按照国家消防局对消防水泵增加巡检功能的要求，研制的新一代消防水泵自动巡检控制柜，柜内安装了德国西门子公司生产的功能强大的可编程控制器，简洁方便的人机界面及我公司专为巡检研制的电机驱动装置，使得巡检和其他控制功能更加完善，通过软件编程得以方便实现即用户可通过人机界面（触摸屏）方便的修改巡检周期和巡检时间及其它参数，以实现每个15天（时间可改）消防水泵自动投运2分钟（时间可改）意见出消防水泵及控制设备的好坏，发现问题及时发出警号，通知消防控制中心，及时发现和处理问题，PLC 管理现场的所有控制设备，对PLC的监控：1、有值班人员现场巡视完成。
2、由上位机进行辅助监视完成。
即可将PLC（选配）的通讯模块和上位机通过电话线连在一起，通过拨号方式到达远程控制的目的，一旦发生故障PLC将自动控制拨号至上位机，显示抱紧内容，需要强调的是本控制柜可以在巡检时让水泵慢速运行不会升压，因而不会对整个网管造成冲击，只有当消防信号到来时才变为工频运行。
这样既能保证消防设备中每个与案件都可以检查到，又避免了对系统的冲击，保证设备安全、可靠、最大限度的降低了成本。
一、系统组成1、控制单元使用西门子公司生产的可编程成控制器，该控制器可用于最严酷、最恶劣的环境，具有使用灵活、工作可靠、精度高等特点。
功能强大，可省掉消防控制柜中的时间、中间继电器等许多配件，使控制柜简单可靠，使用可编程控制器实现了普通消防控制柜以往无法实现的控制功能，即消防水泵自动巡检功能，和上位机通讯功能。
2、驱动单元使用我公司专为消防水泵自动巡检研制生产的HDR型电机软启动驱动装置，其既能实现巡检过程中自动控制电机低速运行，具有缺相保护功能，无需旁路接触器和其它保护电器，使得柜内非常简洁。
SsD-Xj系列消防水泵巡检控制柜使用说明书
消防巡检柜由沈阳XXX有限公司厂家直销，获得国家CCCF认证证书。
沈阳申工电气生产的消防风机控制箱和消防泵控制设备同样获得最新功率型号一对一检验报告和CCCF认证证书。
沈阳申工消防巡检柜，消防风机控制箱，消防机械应急启动装置
1.接通电源总开关，并打开紧急停止开关，面板上的电源指示灯和数显表显示，变频调速器上电，触摸屏显示控制界面。
2.如果需要手动巡检，将开关置于手动位置，在触摸屏显示的手动界面上点手动启动，再点相应的水泵即可实现该水泵的低速巡检，按手动停止水泵即停转。
3.手自动巡检开关置于自动位置，点自动启动，巡检控制设备即按照设定的周期和时间自动进行巡检，巡检运行时相应水泵的指示灯亮，按自动停止时巡检停止。
4.触摸屏设有显示运行水泵位置、巡检周期、水泵运行时间和间隔时间的数字框，点击该框可以改变设置参数。
5.触摸屏界面上还设有故障报警的信号，当消防水泵电机发生故障或运行电流异常时，故障报警框闪烁，点击该框即可显示发生故障的水泵位置，故障消除后即可恢复。
6.本巡检控制设备，是用于企事业单位消防系统消防水泵的日常巡廻检查，所以必须和消防水泵的配电柜配套使用，根据系统的大小，本设备可以配套1~10路消防配电柜，为了保证巡检控制设备和消防配电柜的可靠运行，设备中设置了互锁电路，当巡检控制设备运行时
切断消防水泵，当需要消防时立刻停止巡检控制设备，启动消防配电柜。
消防泵是灭火系统中的一个重要组成部分，平时一般不会使用，只有遇到火灾的时候才会发挥作用。
但是消防泵长期处于闲置状态，加上泵房的环境潮湿，很容易发生消防泵轴和叶轮锈蚀、锈死和电气元件不能正常使用等情况，为了避免这类现象发生，就需要安装消防泵巡检柜。
消防泵巡检柜由主回路巡检及消防设备无压巡检两部分组成，可完成对主控回路及水泵的低速自动巡检。
系统无消防命令且各消防控制设备系统开关置于自动状态时，智能巡检控制器输出巡检指令逐一对主回路进行巡检，巡检返回信号取自于各电器元件的主辅助触点。
反馈信号时间允许值不大于2秒。
主回路巡检完成后，巡检控制器会发出下一个巡检指令至无压巡检装置，该装置接到巡检指令后会依次对消防水泵进行低速无压巡检。
巡检时电机转速较低，系统不产生水压。
整个巡检过程中，如果设备接到消防命令，智能巡检控制器会立即发出停止巡检的指令，瞬时启动消防泵完成消防任务。
如巡检过程中动作异常，控制器会记录发生故障的支路号及故障类别，并发出声光报警。
同时储存并记录故障信息,以备查阅。
同时完成故障上传，通知有关值班人员进行检修，确保消防设备万无一失。
消防泵巡检柜的常见功能：1、巡检功能：按设定的周期自动对消防水泵进行逐台低速巡检，一般单台水泵巡检时转速为300转/分钟，巡检运行时间为10分钟。
2、消防功能：巡检柜在巡检过程中遇到消防信号会自动退出巡检，进入消防运行状态。
3、报警及保护功能：巡检柜还具备对短路、过流、电机断电等故障的报警和保护功能，能在巡检过程中记录发生故障的支路号及故障类别，并发出声光报警。
4、远程监视及控制功能：巡检柜可根据用户的需要，配置远程监视和控制模块，通过总线和消防控制中心通讯，达到在消防控制中心监控系统运行的目的。
5、带压试水功能：巡检柜还可以根据消防管路的配置，对管路系统进行带压试水。
采用带压试水巡检的设备，管路应有防超压的措施，设巡检泄压回路的设备，回路设置应安全可靠。
6、手机短信报警功能：根据用户的需要，巡检柜还可配置手机短信报警模块，当故障发生时，故障信息通过手机短信发送到用户的手机上，提醒用户及时处理。
消防巡检柜_消防自动巡检柜_水泵控制柜
一、概述:
消防巡检柜:
消防水泵是水灭火系统中的一个重要组成部分，其特点是平时长期不用，由于长期处于闲置状态，加上泵房的环境潮湿，很容易发生消防泵锈死不能正常使用的现象。
为解决这些消防难题，我公司自主研发出了集报警、监视、控制、管理于一体的LK-FC消防巡检柜，本产品可防止消防水泵锈蚀、受潮、水泵不正常等故障的作用.
消防控制柜:
LK-FP/X消防控制柜，是消防巡检柜、消防控制中心、消火栓箱按钮等对消防泵控制的直接执行重要元件，当消防控制柜接收到控制中心等的消防信号时，便会立即按指令启动或停止消防水泵或喷淋水泵，以此来实现自动开泵及停泵之用。
本产品也可在紧急情况下手动控制给水，手动、自动切换可通过万能转换开关实现
EPS消防应急电源:
EPS消防应急电源是一种集中消防应急供电电源,就在市电故障和异常时，能够继续向负载供电，确保不停电，以保护人民生命和财产的安全。
主要应用于道路交通照明、场馆照明、楼宇消防逃生照明、消防泵、喷淋泵等消防设备提供应急电源，EPS消防应急电源按用途可分为应急照明、混合动力和动力变频EPS消防应急电源三大类
消防设备电源监控系统:
我公司生产的 LK-DJ-HM 消防设备电源监控系统是按照国家标准GB28184-2011《消防设备电源监控系统》，针对消防设备的电源进行实时监控，通过检测消防设备电源的电流，电压值和开关状态，判断电流是否存在断路、短路、过压、欠压、过流、缺相、过载等状态进行报警和记录，此监控系统具有可靠性和连续监控的特性
七、产品运行图示列：。
