福州大学钢筋混凝土结构课程设计计算书

钢筋混凝土T形梁设计一、设计资料（1）计算跨径20m2，均布活载6KN/m(改为8KN/m）；结构重要性系数γ0=1.1（3）材料规格钢筋及架力筋：采用HRB400钢筋抗拉强度标准值f sk=400MPa抗拉强度设计值f sd=330MPa弹性模量E s=2.0*105MPa相对界限受压区高度ξb=0.53箍筋：采用HRB335钢筋抗拉强度标准值f sk=335MPa抗拉强度设计值f sd=280MPa混凝土：主梁采用C35混凝土抗压强度标准值f ck=23.4MPa抗压强度设计值f cd=16.1MPa抗拉强度标准值f tk=2.20MPa抗拉强度设计值f td=1.52MPa弹性模量E c=3.15*104MPa(4)结构尺寸T 型主梁：计算跨度L p=20.00m面积S=180*800+980+1000*610=2.538*105mm 2=0.2538m 2 q G =25*S=25*0.2538=6.345KN/m 二、内力计算设计内力标准值见表如下恒载 均布荷载备注跨中弯矩 M d,l/2 317.25KN •m 400KN •m 车辆荷载引起的弯矩已计入冲击系数，1+µ=1.191/4处弯矩 M d,1/4 237.94KN •m 300KN •m 支点剪力 V d,0 63.45KN 80KN 跨中剪力 V d,L/2 0弯矩组合设计值：跨中截面 M d,l/2=1.2*317.25+1.4*400=941KN •m L/4截面 M d,1/4=1.2*237.94+1.4*300=706KN •m 剪力组合设计值：支点截面 V d,0=1.2*63.45+1.4*80=188.14KN 跨中截面 V d,L/2=0三、跨中正截面抗弯设计 1.T 形计算横截面的确定 h f ′=0.5*(100+80)=90mm由《桥规》（JTG D62）规定，得： b f ′≤L/3=20/3=6.67mb f ′≤b+12*h f ′=180+12*90=1260mm=1.26m 故，b f ′=1260mm 2.确定单筋梁还是双筋梁根据跨中截面正截面承载能力极限状态计算要求，确定纵向钢筋数量。

钢筋混凝土结构设计计算书一、工程概况本工程为具体工程名称，位于工程地点。

建筑总高度为高度数值米，总建筑面积为面积数值平方米。

结构形式为钢筋混凝土框架结构，设计使用年限为使用年限数值年，抗震设防烈度为烈度数值度。

二、设计依据1、相关规范和标准《混凝土结构设计规范》（GB 50010-2010）（2015 年版）《建筑抗震设计规范》（GB 50011-2010）（2016 年版）《建筑结构荷载规范》（GB 50009-2012）2、工程地质勘察报告提供了场地的地质条件、土层分布和地基承载力等参数。

3、建筑设计方案包括建筑平面布置、层高、功能分区等。

三、荷载计算1、恒载结构自重：根据构件尺寸和材料容重计算。

楼面恒载：包括楼板面层、找平层、吊顶等的重量，取值为具体数值kN/m²。

2、活载楼面活载：根据不同功能房间的使用要求，取值如下：客厅：具体数值kN/m²卧室：具体数值kN/m²厨房：具体数值kN/m²卫生间：具体数值kN/m²屋面活载：取值为具体数值kN/m²3、风荷载基本风压：根据当地气象资料，取值为具体数值kN/m²。

风荷载体型系数：根据建筑物的形状和尺寸确定。

4、地震作用根据抗震设防烈度和设计分组，计算水平地震影响系数最大值和特征周期。

四、构件尺寸初步确定1、框架柱根据轴压比限值和预估的竖向荷载，初步确定框架柱的截面尺寸。

2、框架梁考虑跨度、荷载和构造要求，初步确定框架梁的截面尺寸。

五、内力计算1、竖向荷载作用下的内力计算采用分层法或弯矩二次分配法计算框架梁柱的内力。

2、水平荷载作用下的内力计算采用 D 值法计算框架在风荷载和地震作用下的内力。

六、配筋计算1、框架柱配筋根据柱的内力组合，计算正截面受压承载力和斜截面受剪承载力，确定柱的纵筋和箍筋。

2、框架梁配筋计算梁的正截面受弯承载力和斜截面受剪承载力，确定梁的纵筋和箍筋。

3、楼板配筋按照单向板或双向板计算楼板的内力，确定板的受力钢筋和分布钢筋。

混凝土结构课程设计混凝土结构设计计算书关键信息项1、课程设计的名称：混凝土结构课程设计2、设计计算书的内容要求3、提交时间4、评分标准5、知识产权归属6、违规处理方式11 课程设计的名称本课程设计的名称为“混凝土结构课程设计”。

111 设计计算书的内容要求1111 结构选型与布置需详细阐述所选用的混凝土结构形式、构件尺寸、梁柱布置等，并提供相应的依据和分析。

1112 荷载计算准确计算恒载、活载、风载、地震作用等各类荷载，并说明荷载取值的依据和计算方法。

1113 内力分析采用合适的结构分析方法，计算结构在各种荷载组合下的内力，包括弯矩、剪力、轴力等。

1114 构件设计根据内力计算结果，对梁、柱、板等主要构件进行设计，包括截面尺寸确定、配筋计算等，并满足相关规范要求。

1115 基础设计若涉及基础设计，需给出基础类型、尺寸、配筋等详细设计内容。

1116 图纸绘制提供必要的结构平面图、剖面图、构件详图等，图纸应清晰、准确，符合制图规范。

112 提交时间学生应在规定的时间内提交混凝土结构设计计算书，提交时间为具体日期。

逾期提交将按照一定的扣分标准进行处理。

113 评分标准1131 计算书的完整性包括结构选型、荷载计算、内力分析、构件设计、基础设计等内容是否完整。

1132 计算的准确性对各类荷载的计算、内力分析、构件配筋计算等结果的准确性进行评估。

1133 设计的合理性结构选型、构件尺寸、配筋等设计是否合理，是否符合工程实际和相关规范要求。

1134 图纸质量图纸的清晰度、准确性、规范性以及与计算书内容的一致性。

1135 文字表达计算书的文字表述是否清晰、逻辑是否严谨、格式是否规范。

114 知识产权归属学生在完成课程设计过程中所产生的设计计算书及相关成果的知识产权归学校所有。

学生不得将其用于商业用途或未经授权的传播。

115 违规处理方式1151 抄袭若发现学生抄袭他人设计计算书或成果，将给予严肃处理，包括成绩不合格、通报批评等。

××建筑多层多功能厅 楼盖结构设计计算书一、设计基本资料（1）建筑平面布置：平面尺寸12×36m 2，四边边柱柱距6000mm ，厅中无柱，楼面标高5.5m 。

建筑平面布置见附图。

（2）结构做法：本工程采用全现浇钢筋混凝土屋盖和框架。

（3）屋面做法：不上人屋面，88J1屋3B （屋面做法重量：3.54kN/m ²）。

（4）不上人屋面活荷载标准值按0.50kN/m ²计算，雪荷载按0.75kN/m ²计算。

（5）本工程所处地区基本风压值为0.75kN/m ²。

（6）本工程不进行抗震设防。

（6）材料选用: 楼板、梁用混凝土均采用C25级，钢筋直径mm 12≤时采用HPB235，直径>12mm 时，选用HRB335钢筋。

（7）构件尺寸：柱截面拟定尺寸为600×600mm 22.荷载计算100mm 钢筋混凝土板 0.1×25=2.5kN/m 288J1楼44 2.3kN/m 2 20mm 厚水泥砂浆抹灰 0.02×20=0.4kN/m 2 恒载标准值 g k =5.2kN/m 2 活载标准值 q k =4.0kN/m 2 荷载设计值 P=1.2×5.2+1.4×4=11.84kN/m 2 3.LB1区格mm l x 28002003000=-=，mm l y 55005006000=-=96.1==xyl l n ，故取26.0=α，2.2=βLB1区格为四边连续板，四周有梁，内力折减系数为0.8()()αβαβ+++-=n n n pl m x x24138.02 ()()m m kN ⋅=⨯++⨯+⨯-⨯⨯⨯⨯=13.22.226.026.02.296.196.124196.138.284.118.02 取9.0=γ，mm h x 800=，mm h y 700=，2210mm N f y =%2.0%272.045.0min >==y t f f ρ2min min ,2721001000%272.0mm bh A s =⨯⨯=⨯=ρ4.LB2区格mm l x 267522502002503000=+--=，mm l y 55005006000=-=06.2==xyl l n ，故取24.0=α，0.2=β LB2区格为一长边简支，内力折减系数为1.0LB1和LB2有一个共同的短跨支座，支座配筋在LB1区格计算中已选定，为2314,1608mm -φ故m m kN h f A m y s x ⋅=⨯⨯⨯==75.4809.02103140'γ()αβα2221312'2++--=n nm n pl m xx x()m m kN ⋅=⨯⨯+⨯+⨯⨯--⨯⨯=82.40.224.0224.0206.2275.406.2106.2312675.284.1125.LB3区格mm l x 28002003000=-=，mm l y 562522505006000=--=01.2==xyl l n ，故取25.0=α，0.2=β LB3区格一短边简支，内力折减系数为1.0LB1和LB3有一个共同的长跨支座，支座配筋在LB1区格计算中已选定，为2279,1808mm -φ故m m kN h f A m y s y ⋅=⨯⨯⨯==69.3709.02102790'γ()βαn n m n pl m yx x 2221312'2++--=()m m kN ⋅=⨯⨯+⨯+⨯--⨯=38.60.225.0225.0201.2269.3101.23126.LB4区格mm l x 2675=，mm l y 5625=10.2==xyl l n ，故取23.0=α，0.2=β LB4区格为角区格（两邻边简支，另两邻边连续），内力折减系数为1.0 LB4和LB2有一个共同的长跨支座，支座配筋在LB1区格计算中已选定，为2279,1808mm -φ故m m kN h f A m y s y ⋅=⨯⨯⨯==69.3709.02102790'γLB4和LB3有一个共同的短跨支座，支座配筋在LB1区格计算中已选定，为2870,13012mm -φ故m m kN h f A m y s x ⋅=⨯⨯⨯==15.13809.02108700'γ()α221312''2+---=n nm m n pl m xy x x()m m kN ⋅=⨯+⨯⨯---⨯=31.123.0210.2215.1310.269.3110.2312三、次梁（L 4）计算纵筋HRB335级钢筋，箍筋HPB235级钢筋，C25混凝土，梁高h ＝400mm ，梁宽b ＝200mm ，保护层厚度35mm 。

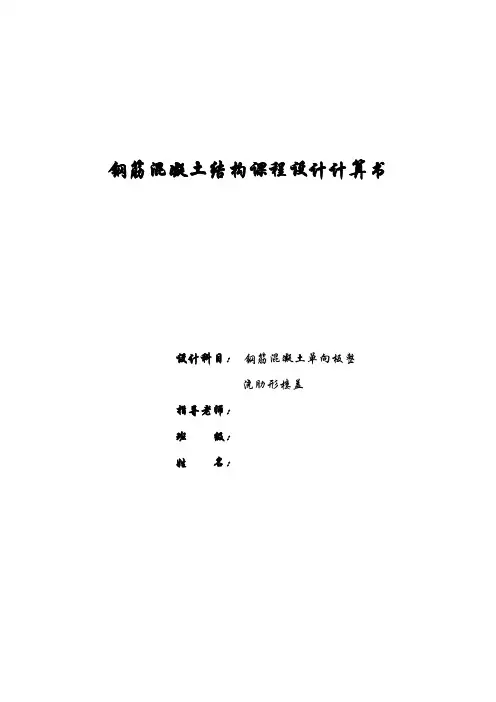

钢筋混凝土结构课程设计计算书设计科目：钢筋混凝土单向板整浇肋形楼盖指导老师：班级：姓名：目录目录 (1)一、基本资料 (3)二、板的设计 (4)1.计算简图 (4)2.荷载计算 (5)3.内力计算 (6)4.配筋计算 (6)三、次梁设计 (7)1.计算简图 (7)2.荷载计算 (8)3.内力计算 (9)3.1.弯矩设计值计算及结果列于表3 (9)3.2支座剪力设计值及结果列于表4 (9)4.配筋计算 (10)4.1计算翼缘宽度 (10)4.2正截面承载力计算 (10)4.3斜截面承载力计算 (11)四、主梁设计 (12)1.计算简图 (12)2.荷载计算 (13)3.内力计算 (13)4.正截面承载力计算 (15)5.斜截面承载力计算 (18)6.主梁吊筋的计算 (18)一、基本资料下图所示钢筋混凝土单向板整浇肋形楼盖。

(1)该建筑位于非地震区。

(2)3级水工建筑物，基本荷载组合。

(3)结构环境类别一类。

(4)楼面做法：20mm厚水泥砂浆(重度为20kN／m3)面层，钢筋混凝土现秽12mm 厚纸筋石灰(重度为17kN／m3)粉底。

(5)楼面可变荷载标准值为4kN／m2。

(6)材料：混凝土采用C25；梁内纵向受力钢筋采用HRB400钢筋，板内纵向受筋采用HRB335钢筋，其他钢筋采用HPB235钢筋。

(7)外墙厚度为370mm，板在墙上的搁置长度为120mm，次梁在墙上的搁置长，240mm，主梁在墙上的搁置长度为370mm。

(8)钢筋混凝土柱截面尺寸为350mm×350mm。

(9) 主梁跨度6600mm，次梁跨度5700mm，楼盖尺寸34200×19800mm2二、板的设计1.计算简图板的尺寸及其支承情况，如图2所示。

图 1计算跨度：边跨 mml n 19802/20012022001=--=mm h b l l n o 21202/802/20020802/2/11=++=++= mm b a l l n o 21402/2002/12019802/2/11=++=++=mml l n o 217819801.11.111=⨯=⨯=应取mm l o 21201=,但为了计算方便，取 mm l o 22001=,中间跨mm l l c o 22002== 两跨相差()()%10%6.32200/21202200/212<=-=-o o o l l l ,应按等跨来考虑, 按3跨计算。

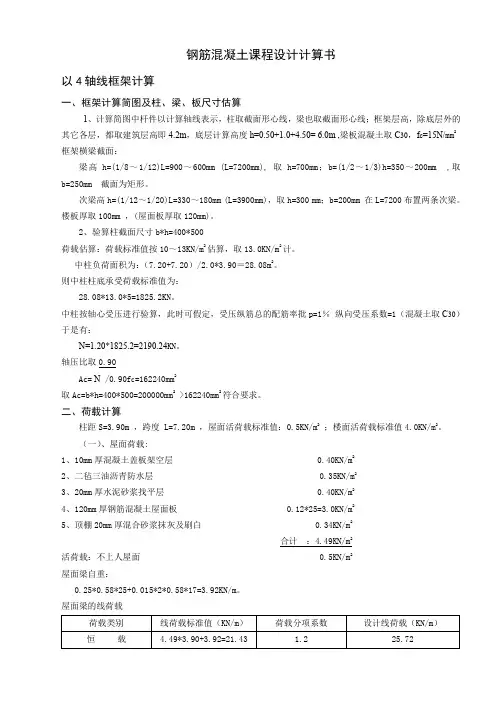

钢筋混凝土课程设计计算书以4轴线框架计算一、框架计算简图及柱、梁、板尺寸估算1、计算简图中杆件以计算轴线表示，柱取截面形心线，梁也取截面形心线；框架层高，除底层外的其它各层，都取建筑层高即4.2m，底层计算高度h=0.50+1.0+4.50= 6.0m,梁板混凝土取C30，f c=15N/mm2 框架横梁截面：梁高h=(1/8～1/12)L=900～600mm (L=7200mm), 取h=700mm；b=(1/2～1/3)h=350～200mm ,取b=250mm 截面为矩形。

次梁高h=(1/12～1/20)L=330～180mm (L=3900mm)，取h=300 mm；b=200mm 在L=7200布置两条次梁。

楼板厚取100mm ，(屋面板厚取120mm)。

2、验算柱截面尺寸b*h=400*500荷载估算：荷载标准值按10～13KN/m2估算，取13.0KN/m2计。

中柱负荷面积为：（7.20+7.20）/2.0*3.90＝28.08m2。

则中柱柱底承受荷载标准值为：28.08*13.0*5=1825.2KN。

中柱按轴心受压进行验算，此时可假定，受压纵筋总的配筋率批p=1％纵向受压系数=1（混凝土取C30）于是有：N=1.20*1825.2=2190.24KN。

轴压比取0.90Ac= N /0.90f c=162240mm2取Ac=b*h=400*500=200000mm2 >162240mm2符合要求。

二、荷载计算柱距S=3.90m ，跨度 L=7.20m ，屋面活荷载标准值：0.5KN/m2；楼面活荷载标准值4.0KN/m2。

（一）、屋面荷载:1、10mm厚混凝土盖板架空层 0.40KN/m22、二毡三油沥青防水层 0.35KN/m23、20mm厚水泥砂浆找平层 0.40KN/m24、120mm厚钢筋混凝土屋面板 0.12*25=3.0KN/m25、顶棚20mm厚混合砂浆抹灰及刷白 0.34KN/m2合计：4.49KN/m2活荷载：不上人屋面 0.5KN/m2屋面梁自重：0.25*0.58*25+0.015*2*0.58*17=3.92KN/m。

《钢筋混凝土结构设计原理》课程设计计算书项目名称：20m钢筋混凝土装配式T形梁设计学院：交通科学技工学院专业：桥梁与隧道工程指导教师：杨大伟学号：1093210209姓名：王永军2011年12月《钢筋混凝土结构设计原理》课程设计计算书一、设计资料1．题目：20m钢筋混凝土装配式T形梁设计2．计设计荷载：B级车道荷载，人群2.5kN/m2。

3．桥梁横断面布置图见图4-1。

4．主要尺寸：标准跨径 L=20m 计算跨径 Lf=19.5m 梁长 L=19.96m 。

5、材料规格：钢筋：主筋采用HRB400钢筋抗拉强度标准值f=400MPask抗拉强度设计值f=330MPasd弹性模量E=200000MPas相对界限受压区高度ζb=0.56箍筋采用HRB335钢筋抗拉强度标准值f=335MPask抗拉强度设计值f=280MPasd混凝土：主梁采用C30混凝土抗压强度标准值f=20.1MPack抗压强度设计值f=13.8MPacd抗拉强度标准值f=2.01MPatk抗拉强度设计值f=1.39MPatd弹性模量E=30000MPac6. 设计规范：《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)。

二、设计内容（一）截面选择：尺寸：b=240 mm ；'1001401202f h m m+==；h=1200 mm; 拟采用C30混凝土；采用HRB400得钢筋；（二）内力设计值基本内力组合（用于承载能力极限状态计算）:弯矩组合设计值:1. ,/2d L M =1.2⨯751+1.4⨯595+1.12⨯55.3=1796.14 kN m ⋅ ,/4d L M =1.2⨯562+1.4⨯468.5+⨯1.12⨯41.3=1376.56 kN m ⋅2. ,/2d L M =1.2⨯765+1.4⨯537.2+1.12⨯34.8=1709.06 kN m ⋅,/4d L M=1.2⨯573+1.4⨯422.7+⨯1.12⨯26.2=1308.73 kN m ⋅3. ,/2d L M =1.2⨯766+1.4⨯484.9+1.12⨯30.5=1632.22 kN m ⋅,/4d L M=1.2⨯566+1.4⨯382+⨯1.12⨯22.8=1239.54 kN m ⋅剪力组合设计值：1. 支点截面: ,0d V =1.2⨯154+1.4⨯122.8+1.12⨯15=373.52 kN 跨中截面: ,/2d L V =1.4⨯51.5+1.12⨯2.84=75.28 kN 2. 支点截面: ,0d V =1.2⨯157+1.4⨯127.4+1.12⨯44=416.04 kN 跨中截面,/2d L V =1.4⨯46.5+1.12⨯1.79=67.10 kN 3. 支点截面: ,0d V =1.2⨯155+1.4⨯136+1.12⨯47=429.04kN 跨中截面,/2d L V =1.4⨯41.9+1.12⨯1.57=60.42 kN 短期效应组合120.7/(1)s G K Q K Q K V V V V μ=+++ 120.7/(1)s G K Q K Q KV V V V μ=+++长期效应组合120.4[/(1)]l G K Q K Q K V V V V μ=+++ 120.4[/(1)]l G K Q K Q K V V V V μ=+++荷载内力计算结果（经内力组合值计算，为使梁安全耐用，安全经济和施工方便，采用1梁的弯矩值，3梁的剪力设计值来设计该梁。

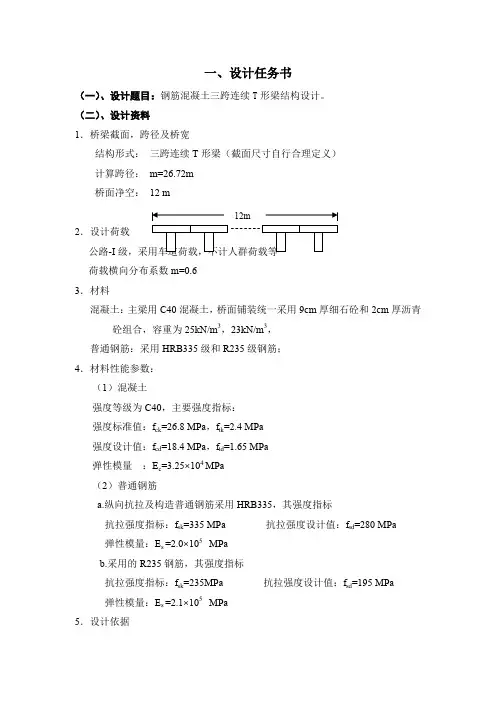

一、设计任务书（一）、设计题目：钢筋混凝土三跨连续T形梁结构设计。

（二）、设计资料1．桥梁截面，跨径及桥宽结构形式：三跨连续T形梁（截面尺寸自行合理定义）计算跨径：m=26.72m桥面净空：12 m2．设计荷载公路-I荷载横向分布系数m=0.63．材料混凝土：主梁用C40混凝土，桥面铺装统一采用9cm厚细石砼和2cm厚沥青砼组合，容重为25kN/m3，23kN/m3，普通钢筋：采用HRB335级和R235级钢筋；4．材料性能参数：（1）混凝土强度等级为C40，主要强度指标：强度标准值：f ck=26.8 MPa，f tk=2.4 MPa强度设计值：f cd=18.4 MPa，f td=1.65 MPa弹性模量：E c=3.25×104 MPa（2）普通钢筋a.纵向抗拉及构造普通钢筋采用HRB335，其强度指标抗拉强度指标：f sk=335 MPa 抗拉强度设计值：f sd=280 MPa弹性模量：E s =2.0×105 MPab.采用的R235钢筋，其强度指标抗拉强度指标：f sk=235MPa 抗拉强度设计值：f sd=195 MPa弹性模量：E s =2.1×105 MPa5．设计依据12m（1）交通部颁《公路桥涵设计通用规范》 JTG D60－2004 简称“规范”； （2）交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62－2004 简称“公预规”； （3）房屋建筑制图统一标准。

（三）、设计要求1、结构计算书（详尽的计算过程，A4打印）2、手绘结构图，2号图纸1张，包括如下内容 （1）主梁全梁纵向配筋图；（2）弯矩包络图和抵抗弯矩图（可取对称结构）； （3）剪力包络图和计算剪力分配图； （4）截面配筋图。

二、设计计算书（一）拟定截面尺寸、荷载计算桥体采用5片并列同等型号T 型梁，假定边板截面形状和大小均和中板相同。

T 型梁具体尺寸如下图所示按图式尺寸计算出梁的横截面积及加铺层横截面积：梁的横截面积S=0.5612m ，单位：mm细石砼加铺层1S =0.182m ， 沥青混凝土面层2S =0.042m ，自重产生的均布荷载：g=∑⋅i iS γ=25kN/m 3×0.5612m ＋23kN/m 3×（0.18+0.04）2m =19.085kN/m ，根据《公路桥规》的规定和计算跨径用线性内插法求得车道集中荷载标准值P k =259.6kN ，车道均布荷载标准值q k =10.5kN/m ，车道均布荷载：q=0.6q k =0.6⨯10.5 kN/m =6.3kN/m ，车道集中荷载：P=0.6P k =0.6⨯259.6kN=155.76kN ， （二）作弯矩图、剪力图 Ⅰ、弯矩包络图1、作出恒载作用下的弯矩图；2、作出各跨分别承受活载时的弯矩图均布活载作用在第一跨的弯矩图（单位：kN·m）3、将梁的左半部分分为4等分，将每个等分点截面上的恒载弯矩值和所有活载正弯矩组合叠加，或所有活载负弯矩组合叠加，即得各截面的最大（小）弯矩值。

混凝土结构课程设计计算书摘要：一、前言二、设计任务及要求三、设计计算1.结构选型与尺寸2.材料性能3.受力分析4.截面设计5.构造措施四、计算结果与分析1.构件内力计算2.截面性能计算3.结构性能评价五、结论与建议正文：一、前言本次混凝土结构课程设计，旨在掌握混凝土结构设计的基本原理和方法，培养独立进行结构设计的能力。

设计过程中，遵循我国现行的混凝土结构设计规范，确保设计的安全性、经济性和合理性。

二、设计任务及要求本次设计任务为：设计一栋两层混凝土框架结构建筑，总建筑面积为2000平方米，设计使用年限为50年，结构安全等级为二级，场地类别为Ⅱ类。

要求满足建筑功能需求，结构形式简单，施工方便。

三、设计计算1.结构选型与尺寸根据建筑功能和面积要求，本设计采用钢筋混凝土框架结构。

结构尺寸如下：柱间距为6米，梁高为2.4米，板厚为0.2米。

2.材料性能结构材料采用C30混凝土，抗压强度fc=30MPa；钢筋采用HRB400，抗拉强度fy=400MPa，屈服强度fy0.8=360MPa。

3.受力分析根据建筑荷载和结构尺寸，计算框架结构的荷载效应和内力。

荷载包括：恒载、活载、风载和地震载。

4.截面设计根据受力分析和材料性能，进行框架结构的截面设计。

包括：柱截面、梁截面和板截面。

5.构造措施根据规范要求，采取相应的构造措施，如：设置箍筋、弯起钢筋、纵筋连接器等，以确保结构的安全性能。

四、计算结果与分析1.构件内力计算通过计算，得到柱、梁、板等构件的内力值。

2.截面性能计算根据内力值和材料性能，计算截面性能，包括：抗弯性能、剪切性能、挠曲性能等。

3.结构性能评价对结构的整体性能进行评价，包括：结构刚度、变形、承载力等。

五、结论与建议本次设计符合任务要求，结构安全、经济、合理。

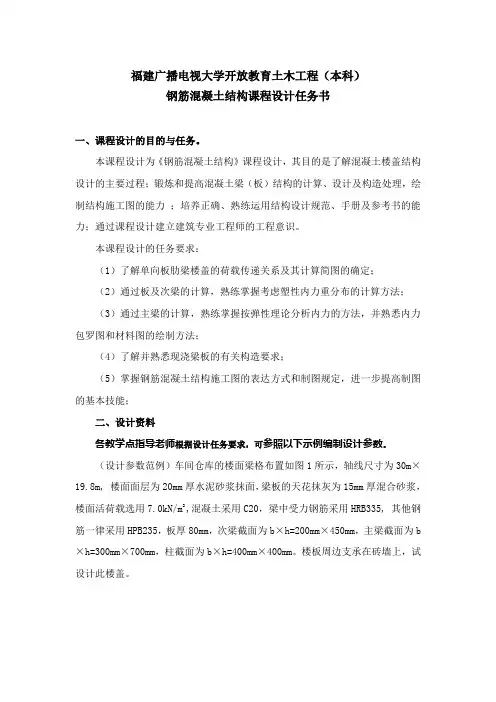

福建广播电视大学开放教育土木工程（本科）钢筋混凝土结构课程设计任务书一、课程设计的目的与任务。

本课程设计为《钢筋混凝土结构》课程设计，其目的是了解混凝土楼盖结构设计的主要过程；锻炼和提高混凝土梁（板）结构的计算、设计及构造处理，绘制结构施工图的能力；培养正确、熟练运用结构设计规范、手册及参考书的能力；通过课程设计建立建筑专业工程师的工程意识。

本课程设计的任务要求：（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包罗图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；二、设计资料各教学点指导老师根据设计任务要求，可参照以下示例编制设计参数。

（设计参数范例）车间仓库的楼面梁格布置如图1所示，轴线尺寸为30m×19.8m, 楼面面层为20mm厚水泥砂浆抹面，梁板的天花抹灰为15mm厚混合砂浆，楼面活荷载选用7.0kN/m2 ,混凝土采用C20，梁中受力钢筋采用HRB335, 其他钢筋一律采用HPB235，板厚80mm，次梁截面为b×h=200mm×450mm，主梁截面为b ×h=300mm×700mm，柱截面为b×h=400mm×400mm。

楼板周边支承在砖墙上，试设计此楼盖。

三、课程设计内容：1.板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力。

2.绘制楼盖结构施工图（1）梁格布置及板配筋平面图（2）次梁配筋图（3）在图中标明有关结构设计说明，如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。

3.计算书：要求计算准确，步骤完整，内容清晰。

四、课程设计的主要参考资料。

1、罗向荣主编《钢筋混凝土结构》高等教育出版社，2003年2、建筑结构可靠度设计统一标准（GB50068-2001）3、建筑结构荷载规范（GB50009-2001）4、混凝土结构设计规范（GB50010-2002）5、混凝土结构工程施工质量验收规范（GB50204-2002）五、提交成果要求1、计算书要求手写，A4纸型，与封面统一装订成册。

现浇单向板肋梁楼盖设计1．设计资料某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖。

要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制施工图。

图1-1 梁板平面布置（1）楼面构造层做法：20mm厚水泥砂浆抹面；15mm厚混合砂浆抹灰；（2）荷载：永久荷载，包括梁、柱、板及构造层自重，钢筋混凝土容重25kN/m3，水泥砂浆容重20kN/m3，石灰砂浆容重17kN/m3，恒荷载分项系数为1.2；活荷载分项系数为1.4。

活荷载设计值为4.5 kN/m3。

（3）材料选用:混凝土采用C25 (f c =11.9N/mm2, f t=1.27N/mm2)。

钢筋受力钢筋全部采用HRB335级 ( f y=300N/mm2 )构造钢筋钢筋采用HPB300级 ( f y=270N/mm2 )。

2. 板的计算板按考虑塑性内力重分布方法计算板的厚度按构造要求取h=80mm＞L／40 ≈2000／40 =50mm。

板的尺寸及支承情况如图1—2（a）所示。

图1—2 （a）板的构造g+q=9.49kN/m图 1—2 （b）板的计算简图(1)荷载恒载标准值20mm水泥砂浆面层 0.02×20 = 0.4kN/m280mm 钢筋混凝土板 0.08×25 = 2.0kN/m215mm 混合砂浆顶棚抹灰 0.015×17 = 0.225kN/m2g k =2.655 kN/m2活载标准值 q k =4.5 kN/m2A.由可变荷载效应控制的组合Q=1.2×2.655+1.4×4.5=9.486kN/mB.由可变荷载效应控制的组合Q=1.35×2.655+1.4×0.7×4.5=7.994kN/m因此取 Q= 9.49 kN/m(2) 内力计算计算跨度:边跨 l0=l n+h/2=2-0.12- 0.2/2 + 0.08/2 = 1.82m中间跨 l0=l n=2-0.2 = 1.8m跨度差 (1.82-1.8)/1.8=1.1%﹤10%,说明可按等跨连续板计算内力。

钢筋混凝土结构设计计算书1.设计资料:XX 建筑多层多功能厅楼盖设计, 建筑轴线及柱网平面见图。

建筑轴线及平面布置见图。

楼面可变荷载标准值4.0KN/ , 分项系数1.4, 楼面层用88J-楼44做法, 厚130mm 荷载标准值2.3 KN/ , 梁板下用20mm 厚石灰砂浆抹灰。

楼板、梁用混凝土均采用C25级, 钢筋直径 时采用HPB235, 直径 12mm 时, 选用HRB335钢筋。

2.楼板计算:结构布置: 采用双向板主次梁布置, 如下图。

拟用板厚100mm, 次梁截面250 500, 主梁截面600 1200。

2.1荷载计算:88J-1楼44 2.30 KN/2m 100厚钢筋混凝土楼板 2.5 KN/2m石灰砂浆抹面 0。

2 KN/2m恒载标准值 k g =5.0 KN/2m 活载标准值 k q =4.0 KN/2m 荷载设计值 P=1.2 ⨯5.0+1.4 ⨯4.0=11.6 KN/2m 每米板宽 P=11.6 KN/2m2.1.1.板块区格配筋设计1) 1B 板计算x l =3000-250=2750 mm y l =6000-600=5400mmn=x l /y l =1.96 取α=0.26 β=2.2为四边连续板 , 四周有梁, 折减系数取0.8, 钢筋采用分离式布置222/12.22.227.0227.0232.293.12)4193.1(2196.131275.26.118.02232)41(213128.0m KN n n n Pl m xx =⨯⨯+⨯+⨯⨯+-⨯-⨯⨯⨯⨯=+++--⨯=αβαββ 取γ=0.95800=x h mm y h 0=70mm f =210KN/2mmin ρ=0.45y t f f /=0.45⨯1.27/210=0.272%>0.2% 2min min ,12721001000272.0mm bh A s =⨯⨯=⨯=∴ρ截面位置 M 设计值（KN/2m ）h （mm ） γ0h f M A y s =(2mm ) 实配钢筋(2mm )短跨跨中 2. 1280 132.83<272 ,长跨跨中945.0==x y am m 7067.67<2721006-φ283=s A2) 2B 板计算277521001501253000=+--=x l mm 54006006000=-=y l mmn=x l /y l =5400/2775=1.95 取α=0.26 β=2.0办三边连续, 一边简支, 取折减系数为1.0短跨连续支座为 共同支座, 配筋与 中相同。

混凝土结构课程设计计算书一、设计要求本课程设计主要针对混凝土结构的设计进行计算和分析，其设计要求如下：1.设计基本要求：满足建筑物的使用功能和安全要求，保证结构的稳定性和承载能力，控制结构的变形和振动，确保结构的耐久性和施工的可行性。

2.材料要求：采用混凝土C30和钢筋HRB400，符合相关国家标准和规范要求。

3.结构形式：采用框架结构，具体结构形式根据实际情况进行选择。

4.设计负载：根据使用功能和设计要求确定设计负荷，包括常规荷载、风荷载、地震荷载等。

5.设计方法：采用极限状态设计方法进行结构设计和计算，包括弯曲、剪力、轴力、扭转等构件的计算。

二、计算内容本课程设计的计算内容主要包括以下几个方面：1.结构整体计算：包括整体稳定性计算、整体刚度计算等。

2.梁的计算：包括梁的弯曲计算、剪力计算等。

3.柱的计算：包括柱的轴心受压计算、轴心受拉计算等。

4.基础的计算：包括基础的稳定计算、轴心受力计算等。

5.钢筋计算：包括钢筋的抗弯承载力计算、剪力承载力计算等。

6.应力与变形计算：包括抗弯应力计算、剪切应力计算等。

7.施工过程控制：包括预应力计算、框架节点计算等。

三、计算方法和步骤本课程设计的计算方法和步骤如下：1.确定结构形式和布局，并进行荷载计算，确定设计负荷。

2.进行负荷组合，确定设计荷载组合。

3.进行整体稳定性计算，包括计算刚度、承载力等。

4.对梁、柱和基础进行结构计算，包括弯曲计算、剪力计算、轴力计算等。

5.对钢筋进行计算，确定钢筋布置和钢筋数量。

6.进行应力和变形计算，包括抗弯应力计算、剪切应力计算等。

7.进行施工过程控制计算，包括预应力计算、框架节点计算等。

四、计算结果根据以上计算方法和步骤，可以得出结构的计算结果，包括各构件的尺寸、钢筋布置和钢筋数量，以及结构的稳定性、承载能力和变形情况等。

五、结论与建议根据计算结果，可以得出结构满足设计要求，并符合相关国家标准和规范的要求。

在实际施工过程中，需要按照设计计算书的要求进行施工，注意加强施工过程的质量控制，确保结构的安全和可靠。

《钢筋混凝土设计》课程设计计算书钢筋混凝土设计课程设计计算书1. 引言本文档旨在提供一份完整的钢筋混凝土设计课程设计计算书。

我们将使用中国规范和标准进行计算和设计。

2. 材料和荷载参数2.1 材料参数我们将使用以下材料参数进行计算：- 普通钢筋：HRB400- 混凝土强度等级：C30- 混凝土收缩系数：2.0 x 10^-5- 混凝土抗压强度减值系数：0.8- 钢筋与混凝土界面黏结系数：1.02.2 荷载参数以下是荷载参数：- 活载：5 kN/m^2- 死载：2.5 kN/m^2- 地震作用下的设计水平加速度：0.05g- 使用系数：1.2- 组合系数：1.53. 假设和计算方法以下是我们在计算中所使用的假设和计算方法：- 只考虑单向弯曲- 钢筋的弹性模量：2.0 x 10^5 MPa- 设计寿命：50 年- 混凝土的弹性模量：3.0 x 10^4 MPa- 直接使用挠度法进行计算4. 设计计算4.1 框架结构计算在选择适当的截面和拓扑形状后，我们进行了如下计算：- 应变分布- 应力分布- 主要钢筋配筋计算- 最小配筋率检查- 配筋合理性检查4.2 框架结构局部承载力计算我们对框架结构的强度进行了计算。

这些计算包括：- 剪力墙局部承载力计算- 塔楼局部承载力计算4.3 框架结构位移限值计算我们使用了限位位移法来计算结构的位移限值。

5. 结论通过以上计算，我们给出了钢筋混凝土结构的设计方案和计算书。

我们的设计符合规范和标准。

在将来的使用中，我们应该根据实际情况进行定期检查和维护。

以上是本文档的全部内容，谢谢阅读。

《钢筋混凝土结构》课程设计题目：现浇钢筋混凝土肋梁楼盖设计目录1.课程设计目的 (3)2.设计资料 (3)3.设计内容 (4)3.1确定结构布置方案 (4)3.2板的设计 (5)3.3次梁的设计 (7)3.4主梁的设计 (11)4.结束语 (18)一. 课程设计目的水工钢筋混凝土结构课程设计是水工钢筋混凝土结构教学计划中一个重要的实践性教学环节，对培养和提高学生的水工结构设计基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。

1)．通过课程设计训练，了解水工钢筋混凝土结构设计的一般程序和内容，为毕业设计以及今后从事实际水工结构设计工作奠定初步基础。

2)．复习巩固加深所学的钢筋混凝土基本构件中受弯构件和钢筋混凝土梁板结构设计等章节的理论知识。

3)．掌握钢筋混凝土肋梁楼盖的一般设计方法，诸如：①进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图；②掌握弹性理论的设计方法；③掌握内力包络图和抵抗弯矩图的绘制方法；④了解构造设计的重要性，掌握现浇梁板的有关构造要求；⑤掌握现浇钢筋混凝土结构施工图的表示方法和制图规定；4)．学习结构施工图的绘制和结构计算书的编制方法，培养查阅技术规范和工程手册的能力，合理确定设计参数。

二、设计资料1、某水力发电厂副厂房楼盖，采用钢筋混凝土梁板，其平面尺寸如图1所示。

图1 水力发电厂副厂房楼盖平面图2、楼面活载标准值q=5.5 KN/m。

3、墙体厚度370mm，结构横向长21.6m,结构纵向长28.5m,楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式单向板肋形结构。

4、该建筑位于非地震区。

5、建筑物安全级别为二级。

6、结构环境类别为一类。

7、建筑材料等级：混凝土强度等级：梁、板C25级。

钢筋级别：板中钢筋、梁中钢筋、构造钢筋HPB235级，梁中受力筋HRB335级。

=20kN/m3；8、荷载：钢筋混凝土容重为25kN/m3。

楼面做法： 20mm厚水泥砂浆面层，c钢筋混凝土现浇板；12mm厚纸浆灰抹底（容重为16kN/m3）；9、板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm，柱的截面尺寸为400mm×400mm。
