混凝土排水管道工程闭气检验标准

主编单位：北京市政建设集团有限责任公司
参编单位：北京市市政三建设工程有限责任公司
北京市市政一建设工程有限责任公司
北京市市政二建设工程有限责任公司
北京市市政四建设工程有限责任公司
北京市市政六建设工程有限责任公司
北京易成市政工程有限责任公司
北京市常青市政工程公司
北京市建设工程质量监督总站
主要起草人：王健中、苏河修、李洁、熊怡思、梁京伟、张丽丽、宋景东、杨占猛、胡宇斌、丁磊、 梁文广、郭彩霞、强兵、王伟、刘侠；
混凝土结构无压管道渗水量测与评定方法（附录 E），完善了管渠功能性试验。 7、 增加了混凝土模块砌筑泵站的检验标准。 8、 修订了条文说明。 本标准由北京市住房和城乡建设委员会和北京市质量技术监督局共同负责管理。由北京市政建设集 团有限责任公司负责具体技术内容的解释工作。 为了提高标准质量，请各单位在执行本标准过程中，注意积累资料、总结经验，如发现需要修改和 补充之处，请将意见和有关资料寄交北京市政建设集团有限责任公司技术质量部（北京海淀区三虎桥南 路 6 号，邮政编码 100048），以供今后修订时参考。
北
京
市
地方标准
编 号：DB11/T1071—2014 备案号：J ×××—20××
排水管（渠）工程施工 质量检验标准
Check standard for construction of sewer conduit engineering in Beijing
2014-02-26 发布
2014-06-01 实施
4.1 沟槽开挖与支护 .......................................................................................................

1.0.4 给排水管道工程施工与验收，除应符合本规范的规定外，尚应符合国家现行有关 标准的规定。
2 术语
2.0 .1 压力管道 本规范指工作压力大于或等于
0.1MPa 的给排水管道。
2.0.2 无压管道 本规范指工作压力小于 0.1MPa 的给排水管道。
2.0.3 刚性管道 主要依靠管体材料强度支撑外力的管道， 在外荷载作用下其变形很小， 管道的失效是由 于管壁强度的控制。 本规范指钢筋混凝土、 预（自） 应力混凝土管道和预应钢筒混凝土管道。
2 临时水平点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固，并应采
取保护措施；开槽铺设管道的沿线临时水平点，每
200m 不宜少于 1 个。
3 临时水平点、管道轴线控制桩、高程桩，必须经过复核方可使用，并应经常校核。
4 不开槽施工管道、沉管、桥管等工程的临时水平点、管道轴线控制桩，应根椐施工 方案进行设置，并及时校核。
3.1.4 施工单位应熟悉和审查施工图纸， 掌握设计意图与要求， 实行自审、 会审 （交底） 和签证制度；发现施工图有疑问、差错时，应及时提出意见和建议；如需变更设计，应按照 相应程序报审，经相关单位签证认定后实施。
4
3.1.5 施工单位在开工前应编制施工组织设计，对关键的分项、分部工程应分别编制专 项施工方案。 施工组织设计、 专项施工方案必须按规定程序审批后执行， 有变更时要办理变
2.0.16 夯管法 利用夯管锤（气动夯锤）将管节夯入地层中的地下管道不开槽施工方法。
2.0.17开挖的沟槽内的水底 管道铺设方法，又称沉埋法或预制管段沉埋法。
2.0.18 桥管法 以桥梁形式跨越河道、湖泊、海域、铁路、公路、山谷等天然或人工障碍专用的管道铺 设方法。
目次

中国工程建设标准化协会标准混凝土排水管道工程闭气检验标准CECS19∶90主编单位:天津市市政工程局批准单位:中国工程建设标准化协会批准日期:1990年11月1991北京前言根据原城乡建设环境保护部(87)城科字第276号文要求,由天津市市政工程局会同有关单位共同制订《混凝土排水管道工程闭气检验标准》。

编制组搜集了国内有关资料,并经过3年的室内闭气试验,提出了规范稿,经广泛征求有关单位和专家意见,最初由建设部城镇供水排水工程标准技术归口单位组织审查定稿。

现批准《混凝土排水管道工程闭气检验标准》,编号为CECS-19:90,并推荐给工程建设有关设计、施工单位使用。

在使用过程中,如发现需要修订补充之处,请将意见和资料寄天津市河西区平山道天津市市政工程局市政研究所(邮政编码:300074),以便修订。

中国工程建设标准化协会1990年11月目录第一章总则第二章管道闭气检验第一节检验方法第二节检验步骤第三章漏气检查第一节管堵充气胶圈漏气检查第二节管道漏气检查第四章检验标准附录一管道闭气检验设备附录二发泡液配合比附录三名词解释附录四本标准用词说明附加说明第一章总则第 1.0.1条排水管道闭气检验(简称闭气检验)适用于管道在回填土之前,地下水位低于管外底150mm,直径为300～1200mm的承插口、企口、平口混凝土排水管道,环境温度为-15～50℃。

在下雨时,不得进行闭气检验。

第1.0.2条闭气检验与闭水试验具有同等效力。

第二章管道闭气检验第一节检验方法第2.1.1条将进行闭气检验的排水管道两端用管堵密封,然后向管道内充入空气至一定的压力,在规定闭气时间测定管道内气体的压降值。

检验装置应符合图2.1.1的规定。

第二节检验步骤第2.2.1条对闭气检验的排水管道两端管口与管堵接触部分的内壁应进行处理,使其清洁磨光。

第 2.2.2条分别将管堵安装在管道两端,每端接上压力表和充气嘴(见图2.1.1)。

第2.2.3条用打气筒给管堵充气,加压至0.15～0.20MPa将管道密封。

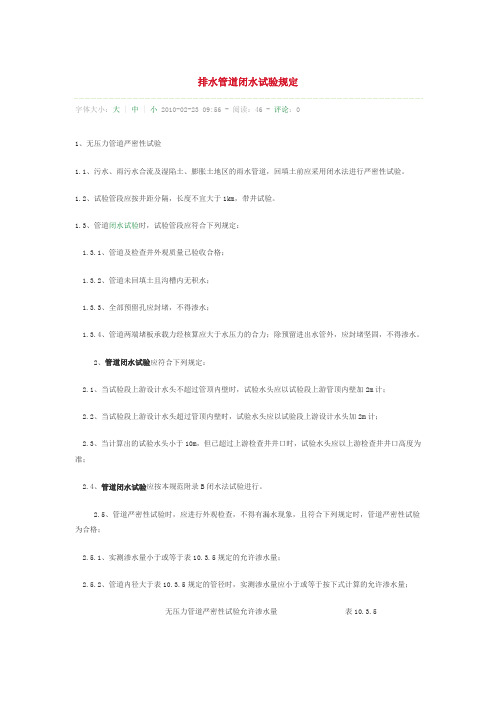

字体大小：大 | 中 | 小 2010-02-23 09:56 - 阅读：46 - 评论：01、无压力管道严密性试验1.1、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。

1.2、试验管段应按井距分隔，长度不宜大于1km，带井试验。

1.3、管道闭水试验时，试验管段应符合下列规定：1.3.1、管道及检查井外观质量已验收合格；1.3.2、管道未回填土且沟槽内无积水；1.3.3、全部预留孔应封堵，不得渗水；1.3.4、管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。

2、管道闭水试验应符合下列规定：2.1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2.2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；2.3、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；2.4、管道闭水试验应按本规范附录B闭水法试验进行。

2.5、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；2.5.1、实测渗水量小于或等于表10.3.5规定的允许渗水量；2.5.2、管道内径大于表10.3.5规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量；无压力管道严密性试验允许渗水量表10.3.52.5.3、异形截面管道的允许渗水量可按周长折算为圆形管道计。

2.6、在水源缺乏的地区，当管道内径大于700mm时，可按井段数量抽验1/3。

石油化工给水排水无压力管道闭水试验规定1 污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。

2 试验管段应按井距划分，长度宜不大于1 km，且宜带井试验。

3 试验管段闭水试验应在管道及检查井外观质量已验收合格后进行，且沟槽内无积水，并符合下列要求：a）不得有造成存水的折弯及影响水流的异物；b）混凝土管道或其他材质管道接口部位未回填土；c）两端封堵牢固且不得渗水。

中华人民共和国国家标准给水排水管道工程施工及验收规范Code for construction and accepttance of water and sewerage pipeline worksGB 50268—2008主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：2009年5月1日2008—10—15发布 2009—05—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国住房和城乡建设部公告第132号关于发布国家标准《给水排水管道工程施工及验收规范》的公告现批准《给水排水管道工程施工及验收规范》为国家标准，编号为GB 50268—2008，自2009年5月1日起实施。

其中，第1.0.3、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。

原《给水排水管道工程施工及验收规范》GB 50268—97和《市政排水管渠工程质量检验评定标准》CJJ 3—90同时废止。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2008年10月15 日前言本规范根据建设部《关于印发(二○○四年工程建设国家标准制订、修订计划)的通知》(建标[2004]67号)的要求，由北京市政建设集团有限责任公司会同有关单位对《给水排水管道工程施工及验收规范》GB 50268—97进行修订而成。

在修订过程中，编制组进行了的深入的调查研究和专题研讨，总结了我国各地给水排水管道工程施工与质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则，参考了有关国内外相关规范，并以多种形式广泛征求了有关单位的意见，最后经审查定稿。

本规范规定的主要内容有：总则、术语、基本规定、土石方与地基处理、开槽施工管道主体结构、不开槽施工管道主体结构、沉管和桥管施工主体结构、管道附属构筑物、管道功能性试验及附录。

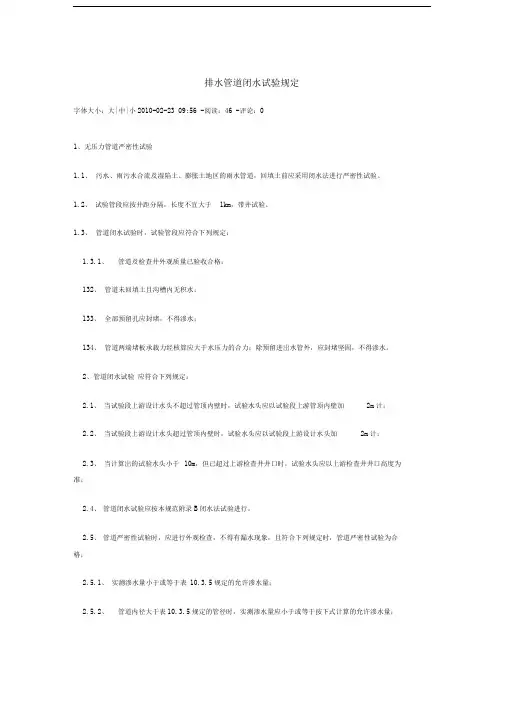

排水管道闭水试验规定字体大小：大|中|小2010-02-23 09:56 -阅读：46 -评论：01、无压力管道严密性试验1.1、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。

1.2、试验管段应按井距分隔，长度不宜大于1km，带井试验。

1.3、管道闭水试验时，试验管段应符合下列规定：1.3.1、管道及检查井外观质量已验收合格；132、管道未回填土且沟槽内无积水；133、全部预留孔应封堵，不得渗水；134、管道两端堵板承载力经核算应大于水压力的合力；除预留进岀水管外，应封堵坚固，不得渗水。

2、管道闭水试验应符合下列规定：2.1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2.2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；2.3、当计算岀的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；2.4、管道闭水试验应按本规范附录B闭水法试验进行。

2.5、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；2.5.1、实测渗水量小于或等于表10.3.5规定的允许渗水量；2.5.2、管道内径大于表10.3.5规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量；无压力管道严密性试验允许渗水量表10.3.52.5.3、异形截面管道的允许渗水量可按周长折算为圆形管道计。

2.6、在水源缺乏的地区，当管道内径大于700mm时，可按井段数量抽验1/3。

石油化工给水排水无压力管道闭水试验规定1污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。

2试验管段应按井距划分，长度宜不大于 1 km，且宜带井试验。

3试验管段闭水试验应在管道及检查井外观质量已验收合格后进行，且沟槽内无积水，并符合下列要求：a不得有造成存水的折弯及影响水流的异物；b）混凝土管道或其他材质管道接口部位未回填土；C）两端封堵牢固且不得渗水。

混凝土排水管道工程闭气检验标准混凝土排水管道工程闭气检验是在混凝土排水管道铺设完成后进行的重要检验之一。

通过这一检验能够及时发现排水管道中的漏气点，从而避免潜在的泄漏隐患。

下面，本文将介绍混凝土排水管道工程闭气检验的标准。

一、检验设备和器具1、压力计：采用检定合格的数显压力计。

2、空气源：填充空气的压缩机、气瓶等。

3、密封物：密封用的海绵圈、胶圈等。

4、测量器具：如百分表、千分表等，用于测量管道的偏差和变形。

二、检验环境1、管道线路应被清理干净，不应有任何杂物和水分。

2、环境温度应在5℃~40℃之间，同时管道内外的温度差不应超过5℃。

3、管道应已完成静态沉降和调整，确保管道的长常度和直线度。

三、检验准备1、将管道终点用符合规定的密封物密封，注意密封物的安装位置应准确无误。

2、检验前将管道内部用水冲洗干净，将管道内部杂物和积水清除干净。

3、清理完毕后将压力计和空气源连接到管道的起点处。

四、检验方法1、填充气体：将气瓶连接到压缩机或其他空气源，通过起点处的气阀将气体灌入管道内部。

2、检查漏点：灌入气体后，观察管道壁面是否产生气泡或明显的漏气现象。

3、记录压力：观察压力计指示的压力值，应在规定的范围内。

4、记录温度：记录管道内外的温度差。

5、检查偏差和变形：用测量器具对管道的偏差和变形进行检查。

1、变形：检验后，不得发现管道变形超过设计要求范围。

2、漏气点：管道内的漏气点应在规定的范围内。

如使用密封圈密封，漏气点不应超过2个；如使用泡沫填充密封，漏气点不应超过5个。

3、压力值：检验后，管道内压力变化应在规定范围内。

如压力变化超过规定范围，则应重新进行检验。

总之，混凝土排水管道工程闭气检验是安装工程中必不可少的工作。

迅速发现并排除排水管道内的漏气点可以避免淋漓，确保排水管道的正常使用。

检验时需严格按照规定器具，注意检验环境和检验准备，以确保检验结果的准确性和可靠性。

排水管道闭水试验规定 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】字体大小： | | 2010-02-23 09:56 - 阅读：46 - ：01、无压力管道严密性试验、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。

、试验管段应按井距分隔，长度不宜大于1km，带井试验。

、管道时，试验管段应符合下列规定：2、管道闭水试验应符合下列规定：、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；、管道闭水试验应按本规范附录B闭水法试验进行。

、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；无压力管道严密性试验允许渗水量表、在水源缺乏的地区，当管道内径大于700mm时，可按井段数量抽验1/3。

石油化工给水排水无压力管道闭水试验规定1污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。

2试验管段应按井距划分，长度宜不大于1km，且宜带井试验。

3试验管段闭水试验应在管道及检查井外观质量已验收合格后进行，且沟槽内无积水，并符合下列要求：a）不得有造成存水的折弯及影响水流的异物；b）混凝土管道或其他材质管道接口部位未回填土；c）两端封堵牢固且不得渗水。

4管道闭水试验水头以上游（上游指坡度的高端）检查井处设计水头加2m计，当超出上游检查井井口时，以井口高度为准。

检查管段灌满水浸泡时间不应少于24h，在不断补水保持试验水头恒定的条件下，观测时间不少于30min，然后实测渗漏量。

5管道严密性试验时，应进行外观检查，不得有漏水现象，且按公式（8）实测渗水量小于或等于按公式（9）、（10）计算的允许渗水量时，严密性试验为合格。

闭水试验报验申请表工程名称：永寿县发展路市政工程编号：记录人：年月日永寿县发展路市政工程雨水管道工程闭水试验方案陕西武功建筑工程总公司永寿县发展路项目部2017年7月10日目录一、工程概况 (2)二、主要材料及设备要求 (2)三、闭水试验应具备的条件 (2)四、闭水试验程序 (2)五、闭水试验的方法 (3)六、渗水量的计算 (3)七、验收 (4)九、安全 (4)十、施工注意事项 (5)雨、污水管道工程闭水试验方案一、工程概况1.编制依据《给水排水管道工程施工及验收规范》GB50268-2008《发展路雨污水工程》施工图《给排水工程施工手册》2.本工程位于永寿县商流汽配工业园区内，道路西起永兴路，东至白坊路。

道路全长309.885米，设计车速为40km/h,属新建城市次干路，沥青混凝土路面，规划道路红线宽度为24米=4.5米人行道+15米行车道+4.5米人行道。

道路北侧共敷设DN200给水管道307米，电力管沟280,米；道路南侧共敷设DN600雨水管线312米,DN800雨水管23米；DN300雨水过街管156米，DN400污水管道294米挖深最深处3.55米。

二、主要材料及设备要求梯子1 部，用于检查井段的水位下降情况；铁桶1 只（带度量衡的），主要用于补水用；潜水泵，设备功率1.5KW，2 台（套），配备胶管￠100 50 米，主要用于闭水试验期间抽水用；试验用水若干。

三、闭水试验应具备的条件管道闭水试验时，试验管段应具备下列条件：（1）管道及检查井外观质量已检查合格；（2）管道还土且沟槽无积水；（3）全部预留孔洞应封堵不得漏水；（4）管道两端堵板承载力经核算并大于水压力；除预留进出水管外，应封堵坚固不得漏水。

（5）现场三通一平工作已完成，并设置了排水沟。

（6）、各种设备已购置，材料已备齐，并已加工和配套完成。

（7）、试验井段井口脚手架已搭设完毕，并符合安全规定。

四、闭水试验程序施工准备清理检查管内壁堵管口井段灌注水浸泡24小时检查管外壁及接口渗水情况补水测量渗水量检查验收抽水回填土方五、闭水试验的方法排水管道作闭水试验，宜从上游往下游进行分段试验，上游段试验完毕，可往下游段倒水，以节约用水。

给水排水管道工程施工及验收规范GB50268-20表9.4.4 钢筋混凝土无压管道闭气检验规定标准闭气时间钢筋混凝土无压管道闭气检验规定标准闭气时间编号：编号：管道DN (mm ) 管内气体压力管内气体压力(Pa)(Pa) 规定标准闭气时间S (′″′″′″) ) 管道DN (mm ) 管内气体压力管内气体压力(Pa) (Pa) 规定标准闭气时间S (′″′″′″) ) 起点压力起点压力 终点压力终点压力 起点压力起点压力 终点压力终点压力 300 ——1′4545″″ 1300 2000≥15001616′′4545″″ 400 2′3030″″ 1400 1919′′ 500 2000≥15003′1515″″ 1500 2020′′4545″″ 600 4′4545″″ 1600 2222′′3030″″ 700 6′1515″″ 1700 2424′′ 800 7′1515″″ 1800 2525′′4545″″ 900 8′3030″″ 1900 2828′′ 1000 1010′′3030″″ 2000 3030′′ 1100 1212′′1515″″ 2100 3232′′3030″″ 12001515′′22003535′′4 闭气试验装置及程序见附录E 。

9.5 给水管道冲洗与消毒给水管道冲洗与消毒9.5.1 给水管道冲洗与消毒应符合下列要求：给水管道冲洗与消毒应符合下列要求：1 给水管道严禁取用污染水源进行水压试验、冲洗，施工管段处于污染水水域较近时，必须严格控制污染水进入管道；如不慎污染管道，应由水质检测部门对管道污染水进行化验，并按其要求在管道并网运行前进行冲洗与消毒；并按其要求在管道并网运行前进行冲洗与消毒；2 管道冲洗与消毒应编制实施方案；管道冲洗与消毒应编制实施方案；3 施工单位应在建设单位、管理单位的配合下进行冲洗与消毒；施工单位应在建设单位、管理单位的配合下进行冲洗与消毒；4 冲洗时，应避开用水高峰，冲洗流速不小于1.0m /s ，连续冲洗。

排水管道闭水试验规定字体大小：大|中|小2010-02-23 09:56 -阅读：46 -评论：01、无压力管道严密性试验1.1、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。

1.2、试验管段应按井距分隔，长度不宜大于1km，带井试验。

1.3、管道闭水试验时，试验管段应符合下列规定：1.3.1、管道及检查井外观质量已验收合格；132、管道未回填土且沟槽内无积水；133、全部预留孔应封堵，不得渗水；134、管道两端堵板承载力经核算应大于水压力的合力；除预留进岀水管外，应封堵坚固，不得渗水。

2、管道闭水试验应符合下列规定：2.1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2.2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；2.3、当计算岀的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；2.4、管道闭水试验应按本规范附录B闭水法试验进行。

2.5、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；2.5.1、实测渗水量小于或等于表10.3.5规定的允许渗水量；2.5.2、管道内径大于表10.3.5规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量；无压力管道严密性试验允许渗水量表10.3.52.5.3、异形截面管道的允许渗水量可按周长折算为圆形管道计。

2.6、在水源缺乏的地区，当管道内径大于700mm时，可按井段数量抽验1/3。

石油化工给水排水无压力管道闭水试验规定1污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。

2试验管段应按井距划分，长度宜不大于 1 km，且宜带井试验。

3试验管段闭水试验应在管道及检查井外观质量已验收合格后进行，且沟槽内无积水，并符合下列要求：a不得有造成存水的折弯及影响水流的异物；b）混凝土管道或其他材质管道接口部位未回填土；C）两端封堵牢固且不得渗水。

给水排水管道工程施工及验收规范GB50268--20082008—10—15发布，2009—05—01实施。

发布公告：其中，第1.03、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。

原《给水排水管道工程施工及验收规范》GB50268—97和《市政排水管渠工程质量检验评定标准》CJJ3—90同时作废。

目次1 总则2 术语3 基本规定3.1 施工基本规定3.2 质量评定基本规定4 土石方与地基处理4.1 一般规定4.2 施工降排水4.3 沟槽开挖与支护4.4 地基处理4.5 沟槽回填4.6 质量验收标准5 开槽施工管道主体结构5.1 一般规定5.2 管道基础5.3 钢管安装5.4 钢管内外防腐5.5 球墨铸铁管安装5.6 钢筋混凝土管及预（自）应力混凝土管安装5.7 预应力钢筒混凝土管安装5.8 玻璃钢管安装5.9 硬聚氯乙烯管、聚乙烯管及其复合管安装5.10 质量验收标准6 不开槽施工管道主体结构6.1 一般规定6.2 工作井6.3 顶管6.4 质构6.5 浅埋暗挖6.6 定向钻及夯管6.7 质量验收标准7 沉管和桥管施工主体结构7.1 一般规定7.2 沉管7.3 桥管7.4 质量验收标准8 管道附属构筑物8.1 一般规定8.2 井室8.3 支墩8.4 雨水口8.5 质量验收标准9 管道功能性试验9.1 一般规定9.2 压力管道水压试验9.3 无压管道的闭水试验9.4 无压管道的闭气试验9.5 给水管道冲洗与消毒附录A 给排水管道工程分项、分部、单位工程划分附录B 分项、分部、单位工程质量验收记录附录C 注水法试验附录D 闭水法试验附录E 闭气法试验附录F 混凝土结构无压管道渗水量测与评定方法附录G 钢筋混凝土结构外观质量缺陷评定方法附录H 取氨酯（PU）涂层本规范用用词说明附：条文说明1 总则1.0.1 为加强给水、排水（以下简称给排水）管道工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量，制定本规范。

给排水管道功能性试验
名称
阶段
压力
合格标准
备注
给水
（水压）
两种管材
控制最严
预试验
特殊管道可省略
试验压力30min
接口、配件无漏水损坏现象
管段长度L≤1km
泡管：24，4力 15min +工作压力30min
15min压力降不超允许值；
30min外观检查无漏水
排水
（严密性）
D≥1500mm内渗法
污水、特殊地质必须
闭水
①管顶内壁加2m
②设计水头加2m
③检查井井口高度（水头＜10m）
观测30min， 渗水量不超允许值
①试验段≤5个连续井段；
②内径＞700mm，抽样1/3，不合格加倍；
③未回填土
闭气
气压2000Pa
P≥1500Pa
供热管道功能性试验的规定
试验
介质
试验压力
合格标准
且不低于0.1MPa
燃气管道功能性试验的规定
方法
适用范围
试验
合格标准
备注
气体
球墨铸铁、聚乙烯
可用贴有白纸或白漆的木靶板，置于吹扫口检查
5min内靶板上无铁锈脏物则为合格
长度
L≤500m
（超过分段）
钢制
D＜100mm；L＜100m
清管球
D≥100mm，钢制管道
内容
介质
试验压力
合格标准
备注
强度
气压(设计压力＜0.8MP
1.5P设计压力，
且钢管 ≥0.4MPa （0.2MPa）
肥皂水，无漏气
回填0.5m以上；
留出焊口
水压(设计压力≥0.8MP

中国工程建设标准化协会标准混凝土排水管道工程闭气检验标准CECS19∶90主编单位:天津市市政工程局批准单位:中国工程建设标准化协会批准日期:1990年11月1991北京前言根据原城乡建设环境保护部(87)城科字第276号文要求,由天津市市政工程局会同有关单位共同制订《混凝土排水管道工程闭气检验标准》。

编制组搜集了国内有关资料,并经过3年的室内闭气试验,提出了规范稿,经广泛征求有关单位和专家意见,最初由建设部城镇供水排水工程标准技术归口单位组织审查定稿。

现批准《混凝土排水管道工程闭气检验标准》,编号为CECS-19:90,并推荐给工程建设有关设计、施工单位使用。

在使用过程中,如发现需要修订补充之处,请将意见和资料寄天津市河西区平山道天津市市政工程局市政研究所(邮政编码:300074),以便修订。

中国工程建设标准化协会1990年11月目录第一章总则第二章管道闭气检验第一节检验方法第二节检验步骤第三章漏气检查第一节管堵充气胶圈漏气检查第二节管道漏气检查第四章检验标准附录一管道闭气检验设备附录二发泡液配合比附录三名词解释附录四本标准用词说明附加说明第一章总则第 1.0.1条排水管道闭气检验(简称闭气检验)适用于管道在回填土之前,地下水位低于管外底150mm,直径为300～1200mm的承插口、企口、平口混凝土排水管道,环境温度为-15～50℃。

在下雨时,不得进行闭气检验。

第1.0.2条闭气检验与闭水试验具有同等效力。

第二章管道闭气检验第一节检验方法第2.1.1条将进行闭气检验的排水管道两端用管堵密封,然后向管道内充入空气至一定的压力,在规定闭气时间测定管道内气体的压降值。

检验装置应符合图2.1.1的规定。

第二节检验步骤第2.2.1条对闭气检验的排水管道两端管口与管堵接触部分的内壁应进行处理,使其清洁磨光。

第 2.2.2条分别将管堵安装在管道两端,每端接上压力表和充气嘴(见图2.1.1)。

第2.2.3条用打气筒给管堵充气,加压至0.15～0.20MPa将管道密封。

闭水试验验收规范1、无压力管道严密性试验主要应用管道封堵气囊1.1、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。

1.2、试验管段应按井距分隔，长度不宜大于1km，带井试验。

1.3、管道闭水试验时，试验管段应符合下列规定：1.3.1、管道及检查井外观质量已验收合格；1.3.2、管道未回填土且沟槽内无积水；1.3.3、全部预留孔应封堵，不得渗水；1.3.4、管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。

2、管道闭水试验应符合下列规定：2.1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2.2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；2.3、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；2.4、管道闭水试验应按本规范附录B闭水法试验进行。

2.5、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；2.5.1、实测渗水量小于或等于表10.3.5规定的允许渗水量；2.5.2、管道内径大于表10.3.5规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量；无压力管道严密性试验允许渗水量表10.3.52.5.3、异形截面管道的允许渗水量可按周长折算为圆形管道计。

2.6、在水源缺乏的地区，当管道内径大于700mm时，可按井段数量抽验1/3。

石油化工给水排水无压力管道闭水试验规定1 污水、雨污合流管道以及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法实测渗漏量进行严密性试验。

2 试验管段应按井距划分，长度宜不大于1 km，且宜带井试验。

3 试验管段闭水试验应在管道及检查井外观质量已验收合格后进行，且沟槽内无积水，并符合下列要求：a）不得有造成存水的折弯及影响水流的异物；b）混凝土管道或其他材质管道接口部位未回填土；c）两端封堵牢固且不得渗水。

闭水试验报验申请表工程名称：永寿县发展路市政工程编号：记录人：年月日永寿县发展路市政工程雨水管道工程闭水试验方案陕西武功建筑工程总公司永寿县发展路项目部2017年7月10日目录一、工程概况 (2)二、主要材料及设备要求 (2)三、闭水试验应具备的条件 (2)四、闭水试验程序 (2)五、闭水试验的方法 (3)六、渗水量的计算 (3)七、验收 (4)九、安全 (4)十、施工注意事项 (5)雨、污水管道工程闭水试验方案一、工程概况1.编制依据《给水排水管道工程施工及验收规范》GB50268-2008《发展路雨污水工程》施工图《给排水工程施工手册》2.本工程位于永寿县商流汽配工业园区内，道路西起永兴路，东至白坊路。

道路全长309.885米，设计车速为40km/h,属新建城市次干路，沥青混凝土路面，规划道路红线宽度为24米=4.5米人行道+15米行车道+4.5米人行道。

道路北侧共敷设DN200给水管道307米，电力管沟280,米；道路南侧共敷设DN600雨水管线312米,DN800雨水管23米；DN300雨水过街管156米，DN400污水管道294米挖深最深处3.55米。

二、主要材料及设备要求梯子1 部，用于检查井段的水位下降情况；铁桶1 只（带度量衡的），主要用于补水用；潜水泵，设备功率1.5KW，2 台（套），配备胶管￠100 50 米，主要用于闭水试验期间抽水用；试验用水若干。

三、闭水试验应具备的条件管道闭水试验时，试验管段应具备下列条件：（1）管道及检查井外观质量已检查合格；（2）管道还土且沟槽无积水；（3）全部预留孔洞应封堵不得漏水；（4）管道两端堵板承载力经核算并大于水压力；除预留进出水管外，应封堵坚固不得漏水。

（5）现场三通一平工作已完成，并设置了排水沟。

（6）、各种设备已购置，材料已备齐，并已加工和配套完成。

（7）、试验井段井口脚手架已搭设完毕，并符合安全规定。

四、闭水试验程序施工准备清理检查管内壁堵管口井段灌注水浸泡24小时检查管外壁及接口渗水情况补水测量渗水量检查验收抽水回填土方五、闭水试验的方法排水管道作闭水试验，宜从上游往下游进行分段试验，上游段试验完毕，可往下游段倒水，以节约用水。

在工程实际中，对于排水管道渗漏的原因，可以 归纳为以下几方面: 1、在管道辅设施工中，整体的排水管线是由单根 管道连接而成，其接口形式有企口、平口、承插 口，各种形式的接口在相互连接时会形成不同程 度的缝隙,产生渗漏。 2、由于不同管径的管材密度、厚度不同,同一规 格不同厂家生产的管材的质量、密实度各不相同， 管道满水后,其渗漏程度亦不相同。 3、个别带有微小裂缝的管材在管道安装前未被检 测出来而被辅设在管线上，因管材裂缝的存在， 也会产生一定的渗漏。
闭气闭水试验参数对照表
孔口面积
S1
S2
S3
S4
S5
S6
S7
S8
S9
S10
闭气压降时间
t1
t2
t3
t4
t5
t6
t7
t8
t9
t10
闭水流量
q1
q2
q3
q4
q5
q6
q7
q8
q9
q10
闭水流量与闭气压降时间关系曲线
t
压降时间
S2(q2,t2) S3(q3,t3) S4(q4,t4) S5(q5,t5) S1(q1,t1)
PV1 P2 (V1 V2 ) 1
因此在管道闭气时，其漏气量可以用测量管道气体压降值和压降时间 来代替。其压降值是通过实验方法确定为某一限定值，即压降起止压 力，将气体压力在限定值内变化所需的时间测定下来，这一测定值为 闭气压降时间。 由于管道闭水试验是在恒压水头条件下，用一定时间内渗水量的大小 来判断该段管道是否合格，而管道的闭气检验既不容易保持气压的恒 定，又难以测量在某一时间内漏气量的多少。因此，不宜采用测量漏 气量的方法来判断该段管道是否合格。但是管道漏气势必造成压力的 下降，而且漏气量越大，压降也越快，如果压降值是固定的，则漏气 量的大小就只与压降时间有关系，而压降值和压降时间是很容易测定 的，因此可以采用压降时间作为判断管道是否合格的检验标准。
