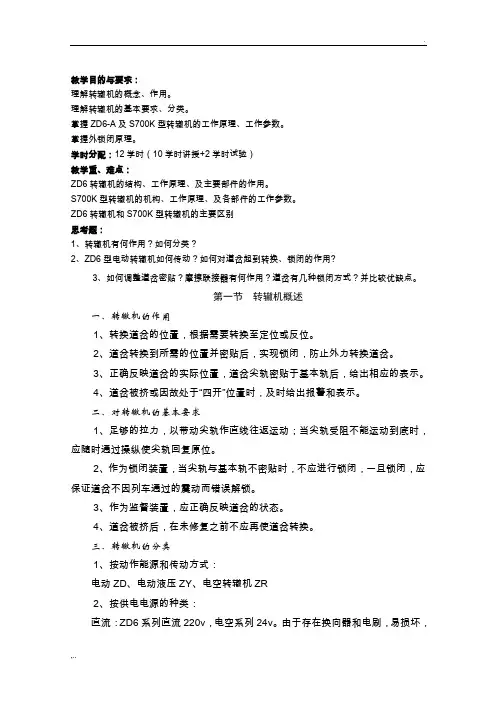

教学目的与要求：理解转辙机的概念、作用。
理解转辙机的基本要求、分类。
掌握ZD6-A及S700K型转辙机的工作原理、工作参数。
掌握外锁闭原理。
学时分配：12学时（10学时讲授+2学时试验）教学重、难点：ZD6转辙机的结构、工作原理、及主要部件的作用。
S700K型转辙机的机构、工作原理、及各部件的工作参数。
ZD6转辙机和S700K型转辙机的主要区别思考题：1、转辙机有何作用？如何分类？2、ZD6型电动转辙机如何传动？如何对道岔起到转换、锁闭的作用?3、如何调整道岔密贴？摩擦联接器有何作用？道岔有几种锁闭方式？并比较优缺点。

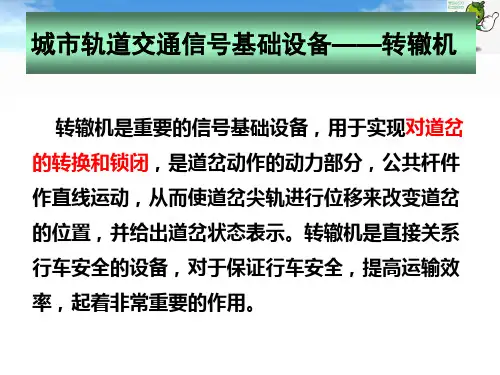

第一节转辙机概述一、转辙机的作用1、转换道岔的位置，根据需要转换至定位或反位。
2、道岔转换到所需的位置并密贴后，实现锁闭，防止外力转换道岔。
3、正确反映道岔的实际位置，道岔尖轨密贴于基本轨后，给出相应的表示。
4、道岔被挤或因故处于“四开”位置时，及时给出报警和表示。
二、对转辙机的基本要求1、足够的拉力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位。
2、作为锁闭装置，当尖轨与基本轨不密贴时，不应进行锁闭，一旦锁闭，应保证道岔不因列车通过的震动而错误解锁。
3、作为监督装置，应正确反映道岔的状态。
4、道岔被挤后，在未修复之前不应再使道岔转换。
三、转辙机的分类1、按动作能源和传动方式：电动ZD、电动液压ZY、电空转辙机ZR2、按供电电源的种类：直流：ZD6系列直流220v，电空系列24v。
由于存在换向器和电刷，易损坏，故障率高交流：单相或三相电源，有S700K、ZYJ7系列交流380v。
故障率低并控制隔离区。
3、动作速度：普通动作：3.8s以上，大多数属于此类快动：0.8s以下，驼峰调车场4、按锁闭道岔的方式：内锁闭：依靠转辙机内部的锁闭装置锁闭道岔的尖轨，是间接锁闭方式外锁闭：依靠外锁闭装置直接将基本轨与尖轨密贴，将斥离轨锁于固定位置。
直接锁闭方式。
锁闭可靠，列车对转辙机几乎无冲击。
