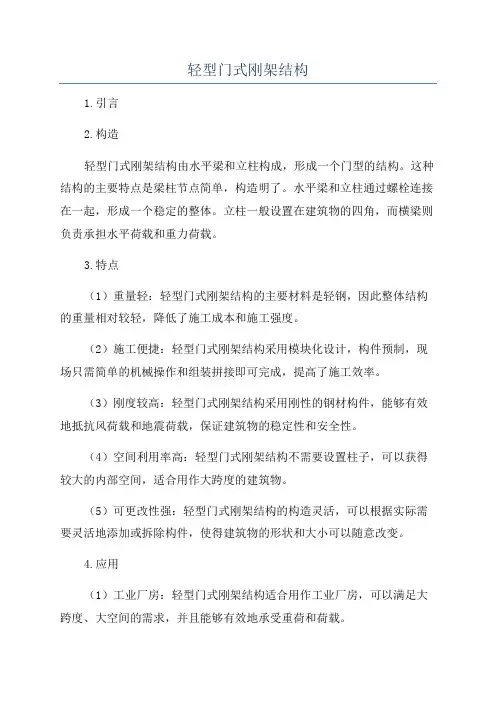

轻型门式刚架结构1.引言2.构造轻型门式刚架结构由水平梁和立柱构成，形成一个门型的结构。
这种结构的主要特点是梁柱节点简单，构造明了。
水平梁和立柱通过螺栓连接在一起，形成一个稳定的整体。
立柱一般设置在建筑物的四角，而横梁则负责承担水平荷载和重力荷载。
3.特点（1）重量轻：轻型门式刚架结构的主要材料是轻钢，因此整体结构的重量相对较轻，降低了施工成本和施工强度。
（2）施工便捷：轻型门式刚架结构采用模块化设计，构件预制，现场只需简单的机械操作和组装拼接即可完成，提高了施工效率。
（3）刚度较高：轻型门式刚架结构采用刚性的钢材构件，能够有效地抵抗风荷载和地震荷载，保证建筑物的稳定性和安全性。
（4）空间利用率高：轻型门式刚架结构不需要设置柱子，可以获得较大的内部空间，适合用作大跨度的建筑物。
（5）可更改性强：轻型门式刚架结构的构造灵活，可以根据实际需要灵活地添加或拆除构件，使得建筑物的形状和大小可以随意改变。
4.应用（1）工业厂房：轻型门式刚架结构适合用作工业厂房，可以满足大跨度、大空间的需求，并且能够有效地承受重荷和荷载。
（2）仓库：轻型门式刚架结构的组件可以简单地进行组装和拆卸，适合用作仓库，能够灵活地满足不同规模和用途的需求。
（3）体育馆：轻型门式刚架结构具有一定的美观性和功能性，在建造体育馆时，可以快速、经济地构建出稳定的建筑物。
（4）商业建筑：轻型门式刚架结构的外观造型简洁大方，适合用作商业建筑，能够与现代建筑风格相融合。
5.结论轻型门式刚架结构作为一种先进的建筑结构体系，具有重量轻、施工便捷、刚度高、空间利用率高等优点，在工业厂房、仓库、体育馆等领域得到了广泛的应用。
随着建筑技术的不断发展，轻型门式刚架结构将继续发挥其优势，成为未来建筑结构的重要发展方向。
门式刚架轻型钢结构房屋平面尺寸的长宽比门式刚架轻型钢结构房屋在我国的建筑领域中得到了广泛的应用，其独特的结构设计和优越的性能使得这种类型的房屋在工业、商业和民用等领域受到了青睐。
本文将围绕门式刚架轻型钢结构房屋的平面尺寸长宽比进行分析，为大家提供其在设计和选型过程中的参考依据。
一、门式刚架轻型钢结构房屋概述门式刚架轻型钢结构房屋是一种以门式刚架为主要结构体系的轻型钢结构建筑。
其特点是跨度大、空间利用率高、自重轻、施工速度快、抗震性能好等。
这种类型的房屋在我国已经得到了广泛的应用，特别是在地震频发的地区，其优越的抗震性能使得它成为了许多项目的第一选择。
二、门式刚架轻型钢结构房屋平面尺寸长宽比的合理范围在设计门式刚架轻型钢结构房屋时，平面尺寸的长宽比是一个非常重要的参数。
一般来说，长宽比在1:1至1:2之间较为合理。
过小的长宽比会导致房屋的空间利用率不高，而过大的长宽比则可能影响到房屋的稳定性。
因此，在设计阶段就需要根据实际需求和场地条件，合理地确定房屋的长宽比。
三、长宽比对于房屋稳定性的影响门式刚架轻型钢结构房屋的长宽比直接关系到房屋的稳定性。
合理的长宽比可以提高房屋的空间利用率，同时保证房屋在遇到自然灾害时具有较好的抗倒塌性能。
过大的长宽比会导致房屋在受力分布上不均匀，可能出现局部应力过大，从而降低房屋的整体稳定性。
因此，在设计过程中，应充分考虑长宽比对房屋稳定性的影响。

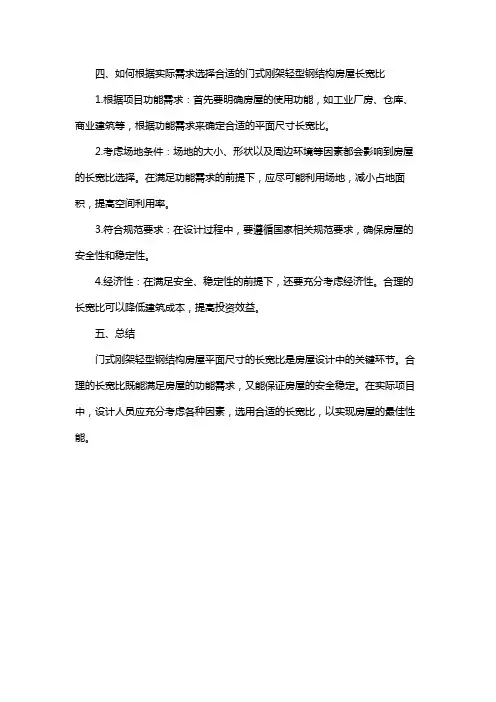

四、如何根据实际需求选择合适的门式刚架轻型钢结构房屋长宽比1.根据项目功能需求：首先要明确房屋的使用功能，如工业厂房、仓库、商业建筑等，根据功能需求来确定合适的平面尺寸长宽比。
2.考虑场地条件：场地的大小、形状以及周边环境等因素都会影响到房屋的长宽比选择。
在满足功能需求的前提下，应尽可能利用场地，减小占地面积，提高空间利用率。
3.符合规范要求：在设计过程中，要遵循国家相关规范要求，确保房屋的安全性和稳定性。
4.经济性：在满足安全、稳定性的前提下，还要充分考虑经济性。
(完整版)轻型门式刚架结构轻型门式刚架结构轻型门式刚架结构由柱、梁和框架组成，是一种常用于工业建筑和仓储设施的结构形式。
它具有简单、强度高、施工方便等特点，被广泛应用于各个领域。
本文将详细介绍轻型门式刚架结构的设计原理、优势和应用。
一、设计原理轻型门式刚架结构的设计原理主要依据荷载分析和力学计算。
在设计过程中，首先需要确定建筑的功能和使用要求，确定受力和荷载特点，进而确定结构的尺寸和布置。
设计中要考虑荷载的作用点、方向和强度，合理选择材料，确保结构的安全性和可靠性。
此外，还需要考虑建筑的抗震性和防火性能。
二、优势轻型门式刚架结构相比传统的混凝土结构具有以下优势：1. 轻量化：轻型门式刚架主要采用钢材作为结构材料，具有自身重量轻的特点，可以减少地基要求，降低建筑物整体重量，减少地震对结构的影响。
2. 高强度：钢材具有高强度和刚性，能够承受较大的荷载，在相同跨度下可以采用较小的截面尺寸，提高空间利用率。
3. 灵活性：轻型门式刚架结构可以根据建筑物的需要进行自由组合和调整。
梁和柱的连接采用螺栓连接，方便拆卸和重组，适应建筑功能的改变。
4. 施工方便：轻型门式刚架结构可以在工厂预制，到工地后进行简单的安装和拼装。
相较于传统的混凝土结构，可以大大缩短施工周期，提高施工效率。
三、应用轻型门式刚架结构广泛应用于工业建筑、仓储设施和物流中心等领域。
具体应用包括但不限于以下几个方面：1. 工业厂房：轻型门式刚架结构适用于各种工业厂房，如制造厂、加工厂等。
其灵活的组合方式可以满足不同功能和要求，并且可以根据生产线进行合理布局。
2. 仓储设施：轻型门式刚架结构的大跨度和高强度特性，使其成为理想的仓储设施搭建方案。
可以用于货物的存储和物流中心的建设。
3. 体育馆和展览馆：轻型门式刚架结构的设计灵活性，使其成为体育馆和展览馆的首选结构形式。
可以根据需要设计出大跨度的空间，并且提供较好的观赏性。
4. 市政工程：轻型门式刚架结构可用于市政工程，如桥梁、隧道等。

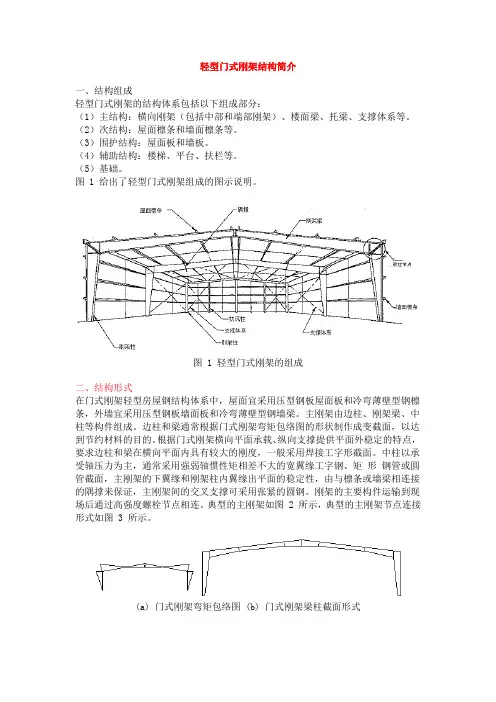

轻型门式刚架结构简介一、结构组成轻型门式刚架的结构体系包括以下组成部分：（1）主结构：横向刚架（包括中部和端部刚架）、楼面梁、托梁、支撑体系等。
（2）次结构：屋面檩条和墙面檩条等。
（3）围护结构：屋面板和墙板。
（4）辅助结构：楼梯、平台、扶栏等。
（5）基础。
图 1 给出了轻型门式刚架组成的图示说明。
图 1 轻型门式刚架的组成二、结构形式在门式刚架轻型房屋钢结构体系中，屋面宜采用压型钢板屋面板和冷弯薄壁型钢檩条，外墙宜采用压型钢板墙面板和冷弯薄壁型钢墙梁。
主刚架由边柱、刚架梁、中柱等构件组成。
边柱和梁通常根据门式刚架弯矩包络图的形状制作成变截面，以达到节约材料的目的。
根据门式刚架横向平面承载、纵向支撑提供平面外稳定的特点，要求边柱和梁在横向平面内具有较大的刚度，一般采用焊接工字形截面。
中柱以承受轴压力为主，通常采用强弱轴惯性矩相差不大的宽翼缘工字钢、矩形钢管或圆管截面，主刚架的下翼缘和刚架柱内翼缘出平面的稳定性，由与檩条或墙梁相连接的隅撑来保证，主刚架间的交叉支撑可采用张紧的圆钢。
刚架的主要构件运输到现场后通过高强度螺栓节点相连。
典型的主刚架如图 2 所示，典型的主刚架节点连接形式如图 3 所示。
(a) 门式刚架弯矩包络图 (b) 门式刚架梁柱截面形式(c) 单跨双坡 (d) 双跨(e) 双跨 (f) 多跨(g) 带挑檐 (h) 带毗屋(i) 单跨单坡 (j) 双跨单坡图 2 主刚架包络图及基本形式图 3 主刚架典型连接节点三、结构平面布置轻型门式刚架的跨度和柱距主要根据工艺和建筑要求确定。
结构布置要考虑的主要问题是温度区间的确定和支撑体系的布置。
考虑到温度效应，轻型门式刚架结构建筑的纵向温度区段长度不应大于 300m ，横向温度区段不应大于 100m 。
当建筑尺寸超过时，应设置温度伸缩缝。
温度伸缩缝可通过设置双柱，或设置次结构及檩条的可调节构造来实现，吊车梁与柱的连接处宜采用长圆孔。
支撑布置的目的是使每个温度区段或分期建设的区段建筑能构成稳定的空间结构骨架。
门式刚架轻型房屋钢结构技术规范完整版20231总则1.0.1为规范门式刚架轻型房屋钢结构的设计、制作、安装及验收，做到安全适用、技术先进、经济合理、确保质量，制定本规范。
1.0.2本规范适用于房屋高度不大于18m，房屋高宽比小于1，承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖、无桥式吊车或有起重量不大于20t的A1～A5工作级别桥式吊车或3t悬挂式起重机的单层钢结构房屋。
本规范不适用于按现行国家标准《工业建筑防腐蚀设计规范》GB 50046规定的对钢结构具有强腐蚀介质作用的房屋。
1.0.3门式刚架轻型房屋钢结构的设计、制作、安装及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。
2术语和符号2.1术语2.1.1门式刚架轻型房屋light-weight building with gabled frames承重结构采用变截面或等截面实腹刚架，围护系统采用轻型钢屋面和轻型外墙的单层房屋。
2.1.2房屋高度height of building自室外地面至屋面的平均高度。
当屋面坡度角不大于10°时可取檐口高度。
当屋面坡度角大于10°时应取檐口高度和屋脊高度的平均值。
单坡房屋当屋面坡度角不大于10°时，可取较低的檐口高度。
2.1.3夹层mezzanine为一侧与刚架柱连接的室内平台，通常沿房屋纵向设置，少数情况沿山墙设置。
2.1.4摇摆柱leaning stanchion上、下端铰接的轴心受压构件。
2.1.5隅撑diagonal brace用于支承斜梁和柱受压翼缘的支撑构件。
2.1.6抗风柱end wall column设置于山墙，用于将山墙风荷载传到屋盖水平支撑的柱子。
2.1.7孔口opening在房屋的外包面(墙面和屋面)上未设置永久性有效封闭装置的部分。
2.1.8敞开式房屋opening building各墙面都至少有80％面积为孔口的房屋。
2.1.9部分封闭式房屋partially enclosed building受外部正风压力的墙面上孔口总面积超过该房屋其余外包面(墙面和屋面)上孔口面积的总和，并超过该墙毛面积的10％，且其余外包面的开孔率不超过20％的房屋。
轻型门式刚架结构支撑体系

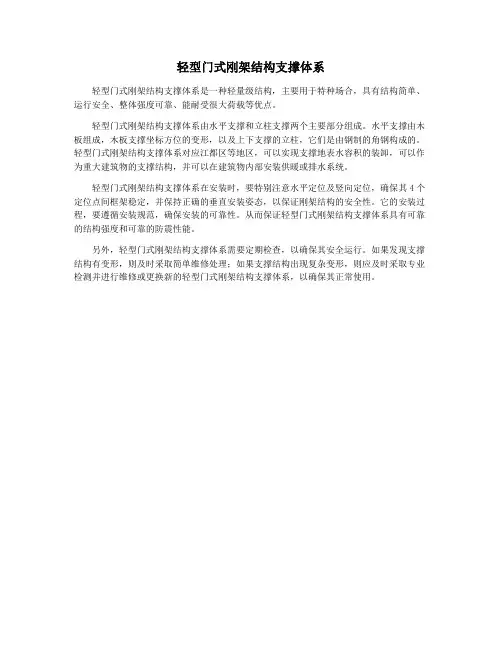

轻型门式刚架结构支撑体系是一种轻量级结构，主要用于特种场合，具有结构简单、运行安全、整体强度可靠、能耐受很大荷载等优点。
轻型门式刚架结构支撑体系由水平支撑和立柱支撑两个主要部分组成。
水平支撑由木板组成，木板支撑坐标方位的变形，以及上下支撑的立柱，它们是由钢制的角钢构成的。
轻型门式刚架结构支撑体系对应江都区等地区，可以实现支撑地表水容积的装卸，可以作为重大建筑物的支撑结构，并可以在建筑物内部安装供暖或排水系统。
轻型门式刚架结构支撑体系在安装时，要特别注意水平定位及竖向定位，确保其4个定位点间框架稳定，并保持正确的垂直安装姿态，以保证刚架结构的安全性。
它的安装过程，要遵循安装规范，确保安装的可靠性。
从而保证轻型门式刚架结构支撑体系具有可靠的结构强度和可靠的防震性能。
另外，轻型门式刚架结构支撑体系需要定期检查，以确保其安全运行。
如果发现支撑结构有变形，则及时采取简单维修处理；如果支撑结构出现复杂变形，则应及时采取专业检测并进行维修或更换新的轻型门式刚架结构支撑体系，以确保其正常使用。
门式刚架轻型钢结构手算设计门式刚架是一种常用的轻型钢结构，适用于工业建筑、仓库、车间等场所。
手算设计门式刚架需要考虑结构的承载能力、稳定性和刚度等方面的问题。
下面将介绍门式刚架的设计步骤，并对其中的一些关键问题进行详细说明。
门式刚架的设计步骤主要包括：结构分析、截面验算和连接设计。
在结构分析阶段，需要确定门式刚架的受力情况，包括重力荷载、风荷载和地震荷载等。
重力荷载由于自重和外部荷载产生，风荷载是根据场所的风速和相关规范计算得出的，地震荷载是根据场所的地震区划和设计地震烈度计算得出的。
通过结构分析，可以确定门式刚架的受力形式和受力程度。
截面验算是门式刚架设计的核心内容之一，通过对构件的截面形状、尺寸和材料进行验算，确保构件的安全使用。
截面验算的主要问题包括：弯曲承载力、压弯承载力、剪切承载力和轴心受力能力等。
弯曲承载力是指构件在受力状态下的变形能力，压弯承载力是指构件在受力状态下抵抗压力的能力，剪切承载力是指构件在受力状态下抵抗剪切力的能力，轴心受力能力是指构件在受力状态下抵抗拉力或压力的能力。
根据不同的受力情况，采用不同的验算方法进行截面验算。
连接设计是门式刚架设计的另一个重要内容，连接方式的选择和连接部位的设计对结构的整体性能有重要影响。
合理的连接设计可以保证结构的稳定性和刚度。
门式刚架的连接一般采用螺栓连接或焊接连接。
螺栓连接的好处是可以方便拆卸和更换，但对临时荷载的承载能力较低；焊接连接的好处是更牢固，但无法拆卸。
在连接部位的设计中，需要考虑构件的受力情况和连接的刚度。
门式刚架的设计还需要考虑结构的稳定性和刚度问题。
结构的稳定性是指结构在受外力作用下，不会发生过大的位移或失稳现象。
刚度是指结构在受力状态下的弯曲变形能力。
稳定性和刚度的设计根据构件的尺寸和材料来确定，确保结构在正常使用范围内能够满足稳定和刚度的要求。
综上所述，门式刚架轻型钢结构的手算设计需要进行结构分析、截面验算、连接设计、稳定性和刚度的考虑。
轻型门式刚架钢结构——荷载计算恒载包括刚架自重及屋面板，檩条，保温棉等重量。
以下为一些常规的恒载取值：檩条＋屋面板（0.5mm）：0.10 KN/m2檩条＋屋面板（0.5mm）+屋面内衬板(0.5mm) 0.15 KN/m2檩条＋夹芯板：0.15 KN/m2具体的恒载计算还需要根据具体情况进行计算，如果屋面悬挂设备较多，用于悬挂设备的联系梁的重量也不容忽视，都应该计入屋面恒载。
2活载及屋面悬挂荷载屋面活荷载：当采用压型钢板轻型屋面时，屋面竖向活荷载的标准值应取0.5KN/m2 (注：当刚架或檩条仅有一个可变且受荷面积超过60m2时，对钢框架，活荷载可取0.3KN/m2)。
屋面悬挂荷载是指由喷淋，管道，灯具等，屋面悬挂荷载可以被包括在屋面活荷载内。
常用的屋面悬挂荷载值可参考如下：石膏天花板吊顶0.15 KN/m2空调管道0.05 KN/m2灯具0.05 KN/m2喷淋0.15 KN/m2需要指出的是，由于轻钢结构屋面系统很轻，当采用STS 等设计软件时（该软件不允许用户增加悬挂荷载工况），屋面悬挂核载归并在活荷载是比较适合的。
如将屋面悬挂荷载考虑在恒载内，则恒载＋风载组合时设计偏于不安全。
3雪荷载在考虑雪荷载时需要注意：1．需要按照规范50009-2012，考虑μr—屋面积雪分布系数，基本雪压乘以积雪系数便是雪荷载标准值；2．在设计建筑结构及屋面的承重构件时，可按下列规定采用积雪的分布情况：（1）屋面板和檩条按积雪不均匀分布的最不利情况采用；（2）屋架和拱壳可分别按积雪全跨均匀分布情况、不均匀分布的情况和半跨的均匀分布的情况采用；（3）框架和柱可按积雪全跨的均匀分布情况采用。
4风荷载门式刚架的风荷载体型系数，可以按《建筑结构荷载规范》（GB50009-2012）取值，也可按《门式刚架轻型房屋钢结构技术规程》(CECS102:2002，2012版)。
请注意以下事项：1．基本风压应按荷载规范附录E.4 中附表E.5给出的50 年一遇的风压采用，但不得小于0.3kN/m2。
